叶片式帕赫塔斯容积压缩设备结构

　　在小型气动系统配套、实验室低压气源供给、小型化工流程气体输送这类对气源压力稳定性要求较高、安装空间受限的场景里，这类叶片式容积压缩设备的应用占比一直不低。和常见的活塞式压缩结构不同，它没有往复运动的曲柄连杆组件，整体运转的动平衡表现更好，同排量下的整机体积可以做得更紧凑，对于需要把气源单元集成在设备机架内部、没有额外独立气源站空间的小型生产线来说，这类结构的适配性优势很明显。从实际使用的角度看，它的核心功能是通过转子槽内滑动叶片的容积变化，完成进气、压缩、排气的连续过程，输出压力稳定的压缩空气，因为没有往复件的惯性冲击，运转时的振动幅度更小，配套的安装基座不需要做额外的重型减震处理，对于桌面级实验设备、小型自动化装配工位的气源配套来说，能减少不少安装调试的工作量。

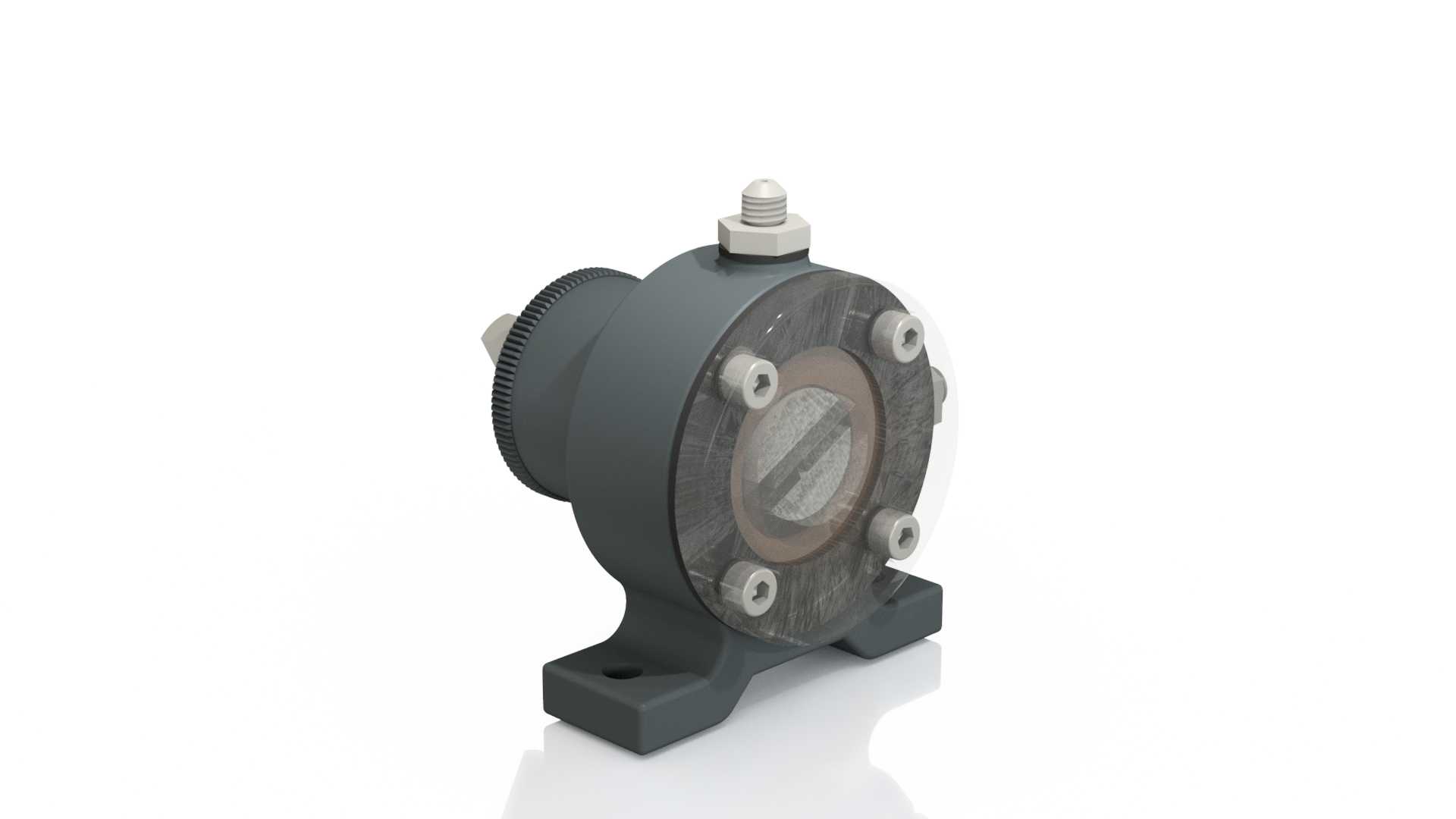

　　从结构设计的思路来看，这款设备采用了偏心转子配径向滑动叶片的经典结构，转子和泵腔内壁之间的偏心距经过匹配计算，能保证叶片在转子旋转过程中始终靠离心力贴紧泵腔内壁，形成连续变化的密闭容腔，不需要额外的弹性元件顶紧叶片，减少了易损件的数量。泵体的端盖采用多螺栓圆周均布的紧固方式，螺栓的排布避开了进排气口的流道位置，既能保证端盖和泵腔之间的密封面压力均匀，避免高压气体从结合面泄漏，也不会因为螺栓占位压缩流道的通流面积。进排气接口分别设置在泵体的轴向和径向位置，轴向接口可以直接对接电机输出轴侧的安装法兰，径向接口预留了外螺纹连接位，方便现场根据管路走向选择配接方向，不用额外加装转角接头，减少管路泄漏点。

　　整机的安装基座采用一体化铸造的支脚结构，两个支脚的安装孔中心距和常见的小型电机安装尺寸匹配，既可以独立通过螺栓固定在设备安装板上，也可以直接和配套驱动电机做同轴直连安装，不需要额外设计过渡连接支架。支脚的承重面做了铣平处理，安装时不需要额外加调整垫片就能保证泵体主轴和电机轴的同轴度，减少联轴器的偏磨损耗。泵体的外形轮廓做了圆角过渡处理，没有突出的尖锐棱角，在设备内部安装排布的时候，不会刮碰相邻的气管、线缆，也方便操作人员做日常的清洁维护。泵体侧面的散热筋结构顺着转子旋转的方向排布，运转时带动的气流可以顺着散热筋表面流过，带走泵体连续工作产生的热量，不需要额外加装散热风扇，在连续8小时工作的工况下，泵体表面温度能稳定在合理区间，不会因为过热导致叶片和泵腔内壁的润滑失效，延长易损件的更换周期。

　　从结构细节的设计考量来看，叶片采用了耐磨的自润滑材质，和泵腔内壁的摩擦系数低，不需要外接复杂的润滑油路，日常维护只需要定期检查进气口的滤芯状态，避免杂质进入泵腔刮伤内壁和叶片表面，维护门槛很低，适合没有专职设备维护人员的小型加工车间、教学实验场景使用。泵腔的内壁做了高精度的珩磨处理，表面粗糙度控制在合理范围，能减少叶片滑动时的磨损量，同时保证各个密闭容腔之间的密封性，减少气体内泄漏，提升容积效率。端盖和泵体之间的密封采用了成型密封垫，密封垫的轮廓和泵腔端面完全匹配，安装时不需要人工打密封胶，后期拆解维护之后重新装配也能保证密封性能，不会出现密封胶残留堵塞气路的问题。顶部的调压组件集成在泵体的排气侧，不用在外部管路上额外加装调压阀，减少了外部管路的连接点，整体集成度更高，对于需要紧凑安装的场景来说，能节省不少管路排布的空间。

　　在实际选型适配的时候，这类叶片式压缩结构的输出压力范围适合低压气动系统，比如小型气动夹具的驱动、实验室气动元件的测试、小型气动输送系统的气源供给，相比活塞式结构，它输出的气流脉动更小，不需要搭配容积很大的储气罐就能稳定输出压力，对于对气压波动敏感的精密气动装配工位来说，能减少因为气压波动导致的装配压力偏差，提升装配一致性。安装的时候需要注意，泵体的主轴和驱动电机的轴连接要采用弹性联轴器，补偿少量的安装同轴度误差，避免刚性连接导致的轴承额外负载，延长主轴轴承的使用寿命。进气口的位置要预留足够的进气空间，不能被周边的设备部件遮挡，避免进气阻力过大导致容积效率下降，排气侧的管路通径要和泵体的排气接口通径匹配，不能随意缩小管路通径，否则会导致排气阻力增大，泵体负载升高，能耗增加。
