起重作业用带滑轮单钩吊钩组件结构

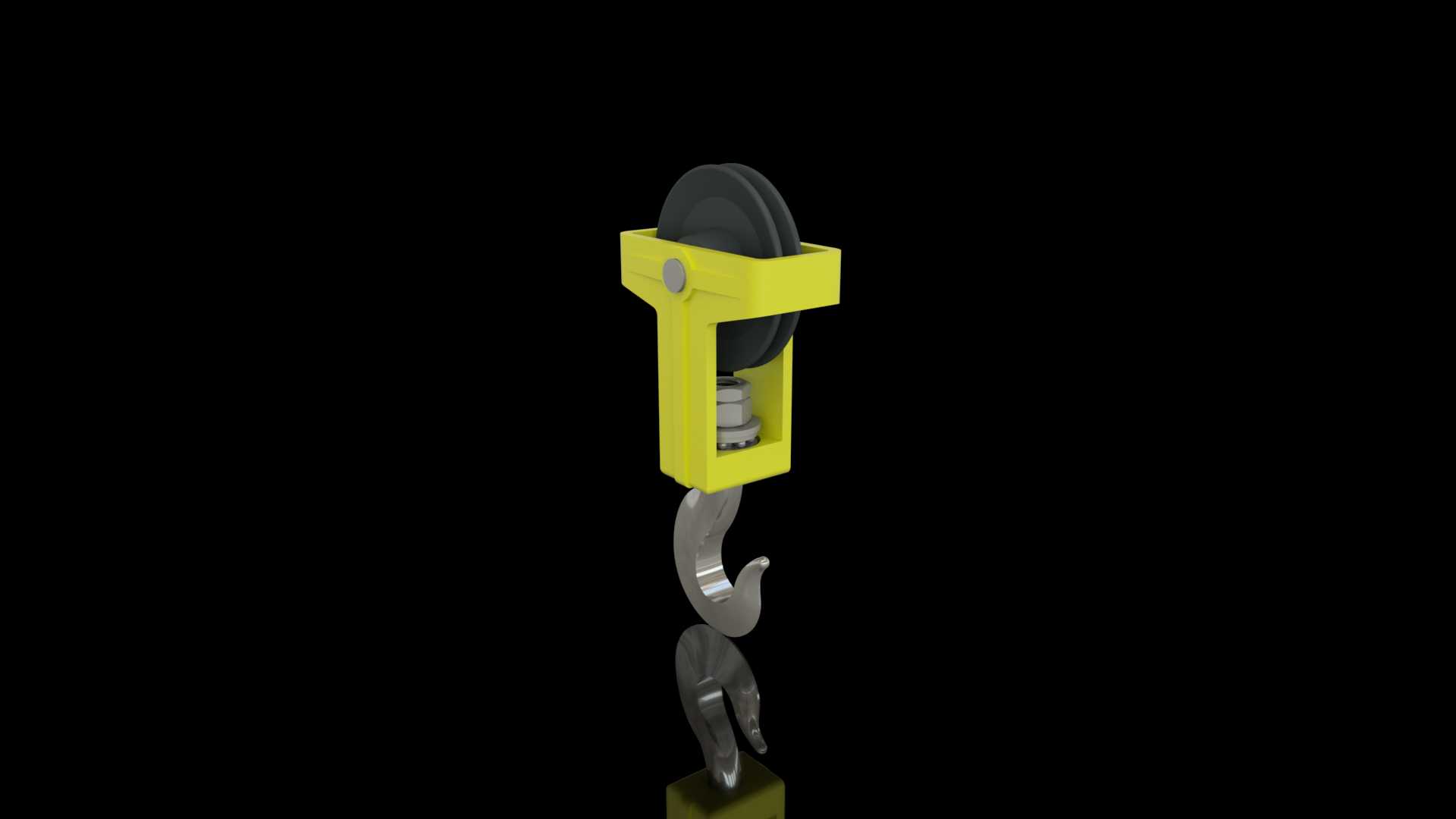

　　在车间重型工件转运、港口散货装卸、建筑施工物料垂直吊运这类常规起重作业场景里，吊钩组件是直接连接起重设备卷扬端与被吊载荷的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与操作顺畅度。这套吊钩组件采用滑轮架集成式设计，上部的滑轮直接嵌入黄色涂装的架体内部，滑轮轴横向贯穿架体两侧立板，通过轴端挡圈实现轴向定位，避免滑轮在钢丝绳带动转动时出现轴向窜动，滑轮槽型适配常规直径的起重钢丝绳，绳槽表面做了圆弧过渡处理，减少钢丝绳长期弯折带来的疲劳磨损，延长钢丝绳的实际使用寿命。架体下部采用叉形开口结构，与吊钩钩头的上端连接段通过销轴铰接，铰接位置预留了足够的转动间隙，允许钩头在吊装过程中随载荷重心自动调整角度，

　　避免起吊瞬间载荷偏摆带来的附加扭矩传递到上部滑轮组，降低钢丝绳脱槽的风险。钩头部分采用标准的单钩曲率设计，钩尖位置带有防脱挡片的安装预留位，实际使用时可加装弹簧式防脱棘爪，防止吊装过程中吊索具从钩口意外滑出，钩身截面从钩尖到钩颈逐步加粗，匹配不同位置的受力分布，钩颈位置加工有推力轴承安装位，可配套平面推力轴承实现钩头360度水平旋转，方便地面作业人员调整被吊工件的朝向，无需反复挪动上部起重小车的位置。从安装边界来看，上部滑轮的架体顶部为平直封闭结构，可直接适配起重小车的吊板连接，无需额外加工过渡连接座，架体两侧的立板厚度经过受力校核，可承受额定载荷下的侧向弯矩，避免架体受载后出现张开变形。滑轮的直径与钩头的额定起重量做了匹配设计，

　　保证钢丝绳的弯折倍率在安全范围内，不会因为滑轮直径过小导致钢丝绳内部钢丝提前断裂。在实际工况使用中，这类吊钩组件可直接配套手动葫芦、电动葫芦以及小型门式起重机的起升机构使用，架体的黄色涂装为起重设备标准安全警示色，方便现场作业人员快速识别吊具位置，避免作业过程中误碰撞。设计时充分考虑了日常维护的便利性，滑轮轴、钩头铰接销轴都设计了注油孔，可定期加注润滑脂降低转动副的磨损，所有销轴的端部都采用开口销做防松处理，避免长期受振动载荷影响出现销轴脱出的问题。钩头的钩身内侧做了圆弧过渡，没有尖锐棱角，避免挂接吊索时划伤钢丝绳或吊装带的纤维层，降低吊索具的非正常损耗。整套组件的结构没有冗余设计，所有受力部件的尺寸都经过载荷验算，

　　既保证足够的安全系数，又不会因为过度设计增加不必要的自重，降低起重设备的有效起升载荷损耗。在车间内进行模具吊装、钢材转运这类作业时，这套吊钩的转动灵活性可以大幅减少地面人员调整载荷位置的工作量，尤其是在吊装不规则形状工件时，钩头的自适应转动可以让吊索始终保持垂直受力状态，避免出现斜拉歪吊的违规操作情况，从结构层面降低作业的安全隐患。架体的滑轮两侧设置了挡边，挡边与滑轮侧面的间隙控制在合理范围，既不会干涉滑轮的正常转动，又能防止钢丝绳从绳槽内跳出，即使在起升过程中出现小幅的载荷摆动，钢丝绳也能始终保持在绳槽内部。
