方形法兰安装式压力传感基座结构设计

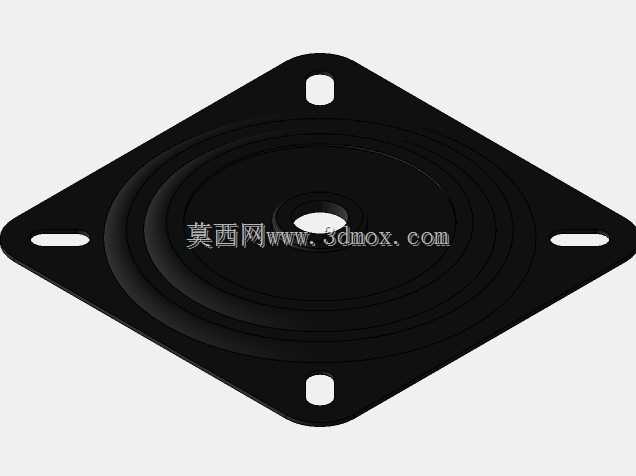

　　在工业测控领域，这类方形安装结构的压力传感基座，常被集成在液压系统压力检测点位、气动回路压力反馈节点、小型称重平台的力传导路径中，承担着敏感元件承载、安装定位、力值均匀传导的核心作用。从结构设计逻辑来看，整体采用150mm见方的菱形法兰布局，四个角位预留的安装过孔，适配M6-M8规格的内六角螺栓安装，安装孔位做了沉台处理，螺栓锁紧后头部不会突出基座表面，避免干涉周边管线或相邻部件的排布。基座主体采用叠层式结构设计，上层为敏感元件安装腔，中心预留的圆柱凸台用于贴合压敏芯体，凸台周边的环形槽用于放置密封胶圈，可在有防尘、防少量溅水需求的工业场景下，为内部芯体提供基础防护，避免粉尘、切削液飞溅侵入芯体安装位造成测量漂移。下层为安装贴合面，

　　加工时要求平面度控制在0.05mm以内，保证和设备安装面完全贴合，不会因为安装面翘曲导致基座受力不均，进而影响压力测量的线性度。在实际选型应用中，这类基座适配的压力测量范围通常覆盖0-10MPa的常规工业压力区间，也可根据芯体选型适配小量程的称重测力场景，比如小型料仓的料位称重、工装夹具的夹紧力检测点位，都能看到这类结构的应用。设计时特意将安装孔设置在菱形的四个端点，相比同尺寸的正方形四角安装布局，菱形排布的孔位在相同安装空间下，能提供更大的抗扭转力矩，当设备运行存在小幅振动时，螺栓连接处的防松性能更优，不需要额外增加防松垫片就能满足多数常规工业场景的安装可靠性要求。基座中心的芯体安装位做了0.2mm的定位凸边，

　　芯体装配时可以直接卡入凸边完成定位，不需要额外做治具定位，能提升装配环节的效率，减少装配偏差带来的测量误差。叠层结构之间的过渡圆角做了R3的圆弧处理，避免应力集中，在承受交变压力载荷时，不会因为直角处的应力累积导致基座出现疲劳裂纹，延长整体的使用寿命。从安装边界来看，基座整体厚度控制在22mm以内，安装时不需要在设备表面预留过深的沉孔，只要安装面保持平整，预留160mm见方的操作空间就能完成螺栓锁紧作业，对于安装空间紧凑的设备内部点位，比如注塑机的油路板旁、自动化生产线的气动汇流板位置，这类薄型方形基座的适配性更强。在材料选型的适配设计上，基座主体默认采用增强尼龙加玻纤的材质方案，兼顾绝缘性能和结构强度，对于有耐腐蚀需求的场景，

　　也可以直接替换为铝合金阳极氧化的加工方案，安装孔位和芯体定位尺寸完全通用，不需要修改整体结构就能完成材质切换，覆盖不同工况的使用需求。在力传导路径的设计上，从安装面到芯体贴合面的力传递路径做了等壁厚设计，避免局部壁厚差异导致受力时出现形变差，保证外部压力可以均匀传递到中心的敏感芯体上，减少因为结构形变带来的测量非线性误差。基座侧面没有多余的凸台结构，整体外轮廓规整，布线时可以沿着基座侧边走线，不会出现管线被结构棱角割损的问题，四个安装孔的孔距公差控制在±0.1mm，批量安装时可以直接和设备上的预加工孔位适配，不需要现场二次修配。
