外螺纹连接式流体压力传感接头

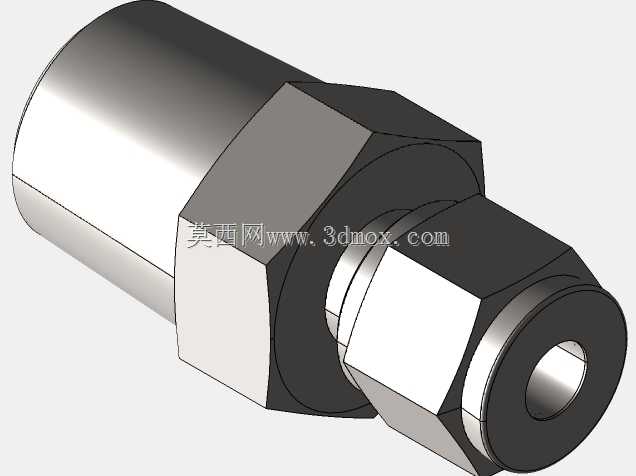

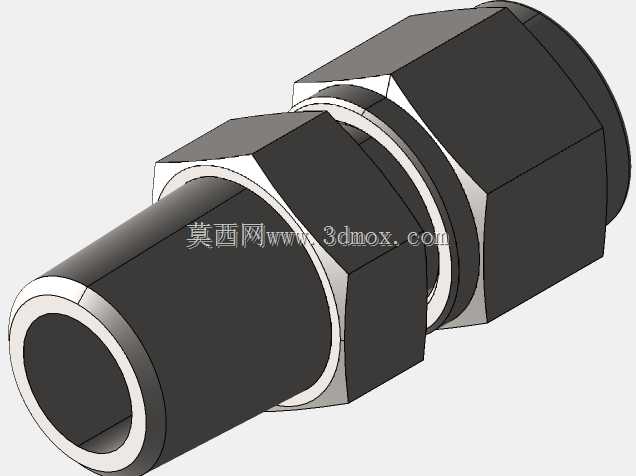

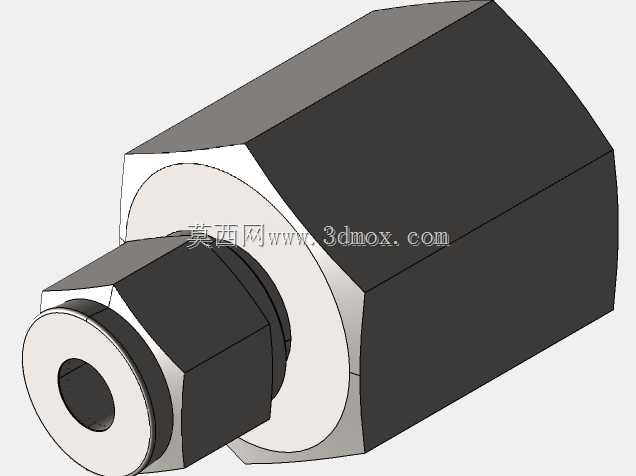

　　在工业流体测控场景里，这类接头式传感部件常被集成在液压站出油管路、气动系统分支气路、小型水处理设备的压力采样点位上，核心作用是把管路内的流体压力参数转化为可被控制系统采集的信号，同时承担管路密封连接的功能，不需要额外加装过渡转接头就能直接完成安装。从结构设计逻辑来看，主体采用六角棱柱外形，是为了适配常规开口扳手的拧紧作业，安装时不需要定制专用工装，现场运维人员用普通呆扳手就能完成拆装，六角的对边尺寸按照常规公制扳手规格匹配，能覆盖大部分工业现场的工具配置。前端的外螺纹段做了退刀槽设计，螺纹收尾处的退刀槽宽度控制在1.5倍螺距，既可以保证螺纹拧入安装孔时能完全到位，又能避免螺纹末端和安装孔端面产生干涉，

　　螺纹前端的密封面采用平垫密封结构，配套的密封槽深度按照橡胶O型圈的压缩比设计，静态密封时压缩率控制在20%-25%区间，能承受16bar以内的流体压力不会出现渗漏。中间的凸缘台阶是安装定位面，当接头拧入管路安装位时，这个台阶面会和安装基体的端面完全贴合，起到轴向定位的作用，避免拧入过深顶坏管路内部结构，同时也能给密封垫圈提供均匀的压紧力，保证密封可靠性。后端的腔体是用来放置传感芯体的，内腔直径按照常规压阻式传感芯体的外形尺寸设计，腔体内壁做了0.8的粗糙度要求，保证芯体安装时不会被内壁毛刺划伤，芯体和腔体之间采用过盈配合加密封胶的固定方式，能抵御管路内的流体冲击，不会因为长期压力波动出现芯体松动的情况。从安装边界来看，

　　这类部件的轴向总长度控制在42mm以内，最大外圆直径不超过22mm，六角对边尺寸19mm，安装时需要预留的扳手操作空间为以部件轴线为中心，半径30mm的圆周区域，轴向预留空间不小于50mm就能完成拆装作业，不会和周边的管路、阀件产生空间干涉。在实际选型应用中，这类部件常被用在空间紧凑的小型设备上，比如便携式液压工具、实验室小型气路控制平台、楼宇供水的压力采样点，因为整体体积小，不需要太大的安装空间，而且集成了连接和传感的双重功能，能减少管路的接头数量，降低整个系统的泄漏点。设计时特意将流体通道做成直通孔结构，通道内壁做了抛光处理，流体经过时不会产生紊流，压力传递的延迟控制在10ms以内，能满足大部分常规压力检测的响应速度要求，

　　同时直通孔的结构也不容易残留介质，在输送洁净流体或者有卫生要求的场景下也能适用，不会因为介质残留滋生细菌或者堵塞通道。另外，主体材质选用304不锈钢，表面做了钝化处理，能适应弱酸碱的流体介质，在常规的工业环境下不会出现锈蚀，使用寿命比普通碳钢材质的接头长3倍以上，不需要频繁更换维护。在建模过程中，所有的配合尺寸都按照公差配合标准设定，螺纹尺寸符合普通公制螺纹的公差要求，密封槽的尺寸公差控制在±0.05mm，保证和标准O型圈的配合精度，六角外形的棱角做了0.2mm的倒钝处理，避免安装时划伤操作人员，同时也能减少应力集中，提高部件的结构强度，在承受压力冲击时不会在棱角处出现开裂的情况。
