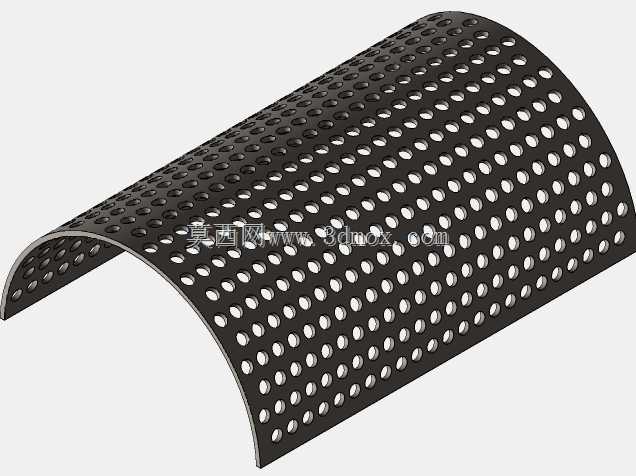

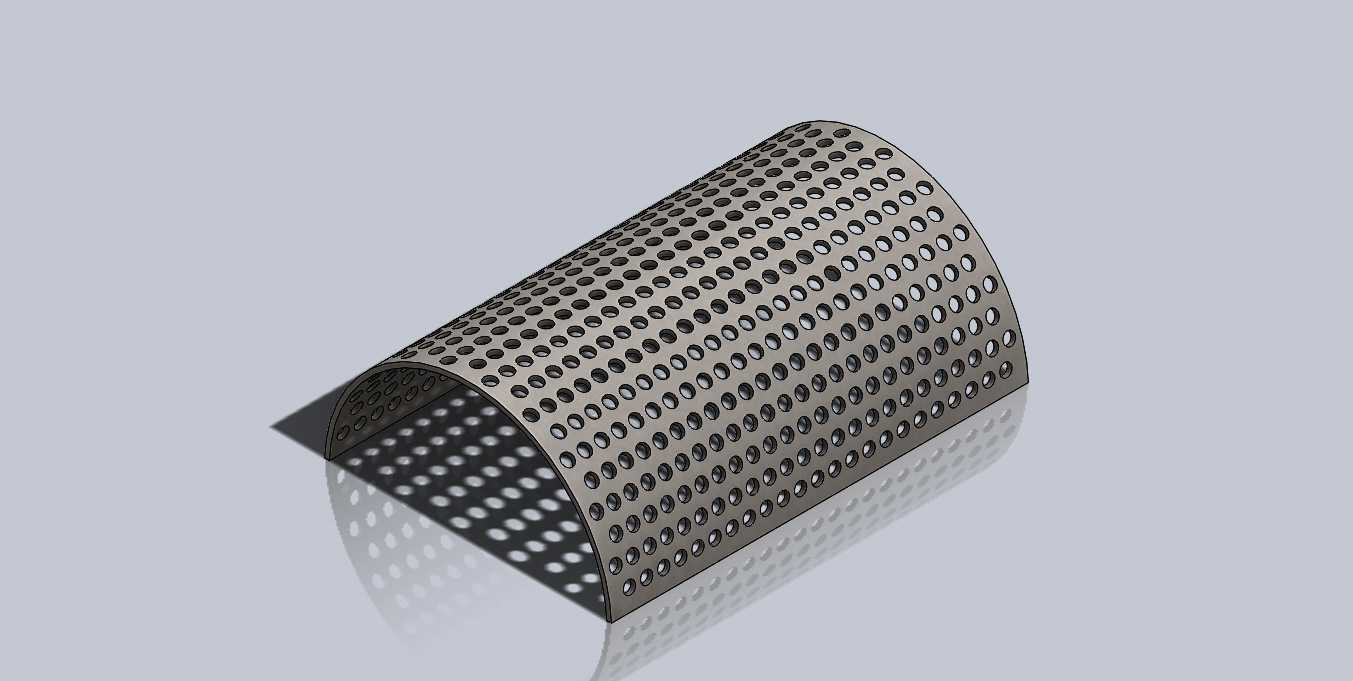

弧形多孔筛分过滤用半筒状筛板结构

　　在粉体分级、流体除杂、物料筛分的各类工业场景里，这类弧形半筒多孔结构的应用覆盖范围极广，从粮食加工环节的谷糙分离筛面，到化工流体管路中的粗滤承托件，再到环保除尘设备里的气流均布筛板，都能见到同构型构件的身影。做这类结构设计的时候，首先要锚定实际安装位的边界约束，半筒的曲率半径要和配套的筒体内径完全贴合，轴向长度要匹配安装腔的轴向预留尺寸，两侧的直边段要预留足够的螺栓固定位或者焊接坡口，避免安装时出现干涉、密封不严的问题。

　　从功能特性来看，这类弧形筛板的核心作用是通过板面上规则排布的冲孔完成物料的透筛分离，冲孔的排布方式直接决定筛分效率和过流能力，设计时要根据待分离物料的粒径确定冲孔直径，相邻孔的中心距要兼顾板件的结构强度和开孔率——孔距过小会导致板件刚性不足，受物料冲击、流体压力作用时容易变形翘曲，孔距过大则会降低有效过流面积，造成筛分效率下降、设备压损升高。弧形的结构形态相比平面筛板有更优的物料导流效果，当物料沿弧面滑落时，不同粒径的颗粒会在离心力和重力的共同作用下完成分层，细颗粒更容易接触筛面完成透筛，粗颗粒则沿弧面滑向出料端，这种特性让弧形筛板在重力筛分场景里的处理效率比同面积平面筛板高出不少。

　　设计这类构件的三维模型时，首先要确定基准弧面的曲率参数，先绘制半圆柱面的基础曲面，再根据安装需求确定板厚，板厚的选择要结合实际工况的载荷：如果是用于矿石筛分这类强冲击场景，板厚要适当加大，必要时还要在筛板背面增加加强筋提升抗变形能力；如果是用于食品、医药行业的流体过滤，板厚可以适当减薄，配合镜面抛光处理减少物料挂壁。冲孔的排布优先采用正三角形错排方式，这种排布方式相比正方形排布能获得更高的开孔率，同时让板件各个方向的刚性更均匀，避免出现应力集中的薄弱带。建模过程中要注意冲孔的方向始终垂直于弧面的法向，保证冲孔的边缘没有毛刺、斜口，否则实际生产冲孔时会出现断面质量差、模具磨损快的问题，使用时也容易卡料。

　　安装边界方面，这类半筒筛板通常有两种安装形式：一种是两侧直边折弯出法兰边，通过螺栓压紧固定在设备的筒体支架上，这种方式拆装方便，便于后期更换磨损的筛板；另一种是直接将筛板两侧焊接在筒体内壁的支撑筋上，这种方式密封性能更好，适合处理高压流体、细粉物料的场景，避免物料从安装缝隙漏出。设计时要在筛板的轴向两端预留10-15mm的无孔边，作为安装时的定位和密封面，避免冲孔距离边缘过近导致安装时压裂板边、密封不严。另外要注意筛板的弧面拼接公差，如果是多块筛板拼接组成完整筒状筛面，相邻两块筛板的拼接缝要控制在0.5mm以内，接缝处不能出现台阶错位，否则物料流动到接缝位置会出现卡滞、积料的问题，长期使用还会造成接缝处的筛板磨损加快。

　　从实际使用的工况适配角度，这类筛板的材质选择要结合物料特性调整：处理腐蚀性流体时要选用不锈钢材质，处理磨琢性强的矿石、砂石物料时可以选用耐磨钢板或者在筛面增加耐磨涂层，处理食品级物料时要选用符合食品接触标准的板材并做表面抛光处理。建模时要把这些材质对应的工艺余量考虑进去，比如不锈钢板折弯时的回弹量、耐磨板焊接时的焊接收缩量，避免加工出来的构件曲率和设计值出现偏差，无法顺利装入安装位。另外，筛板的开孔方向还要结合物料的流动方向调整，部分场景下会采用微锥形冲孔，即进料侧孔径小、出料侧孔径大，这种设计能有效减少卡料概率，避免颗粒卡在孔内造成筛孔堵塞，降低设备运行过程中的清理维护频率。
