巴西雷亚尔双色纪念币精细三维结构

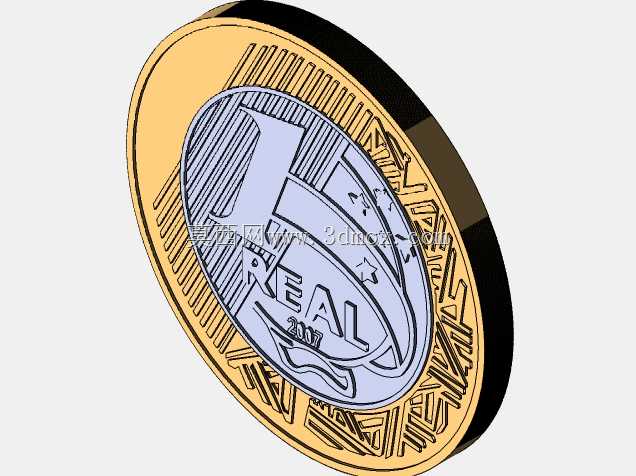

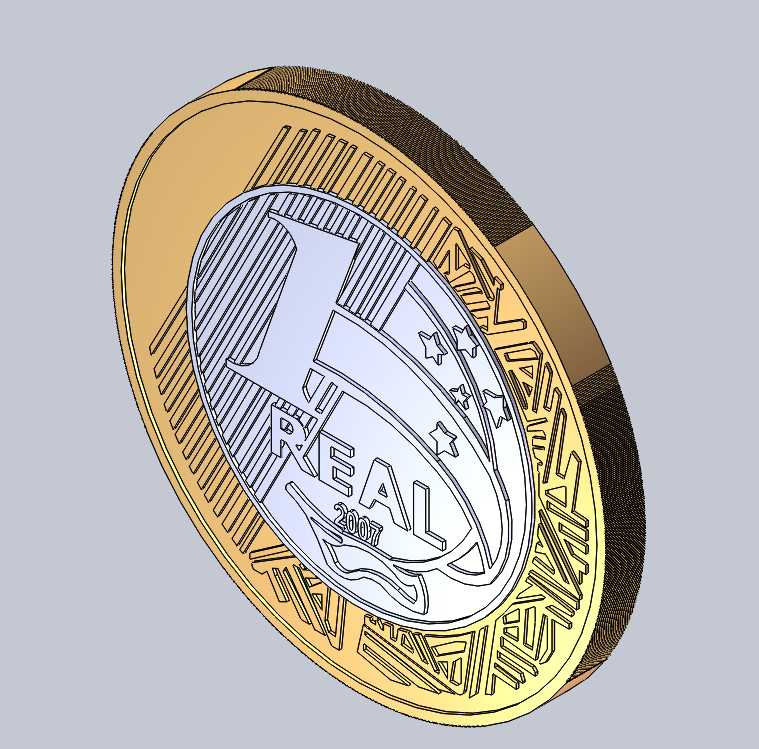

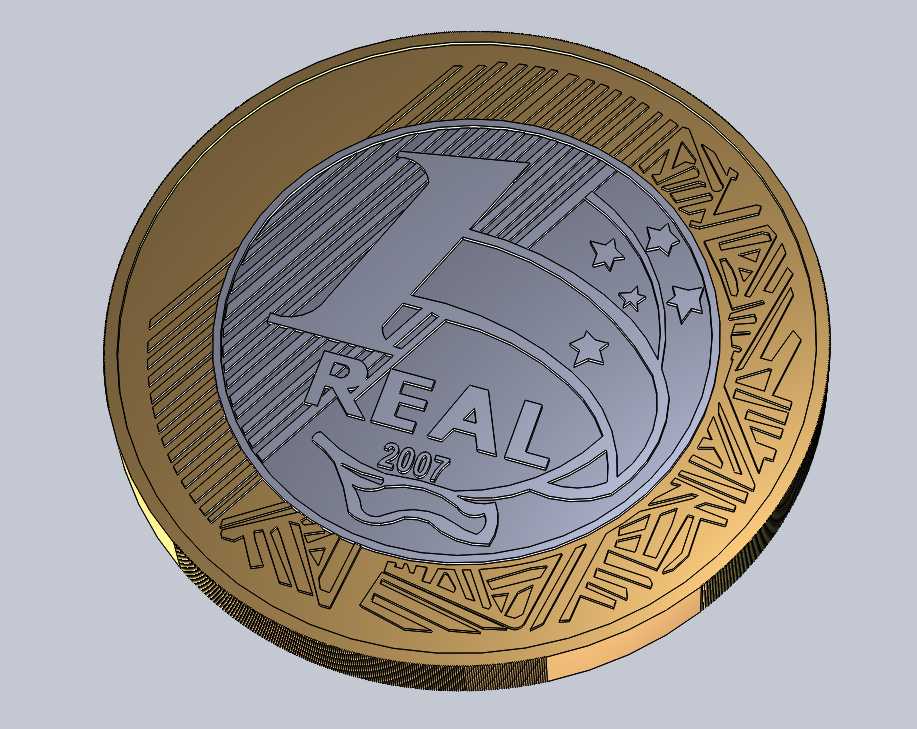

　　日常接触到的金属流通币、纪念币，其三维结构设计往往被多数人忽略，实际上这类薄型盘类金属件的结构设计，和工业领域的薄型五金冲压件、镶嵌式结构件的设计逻辑有诸多共通之处，这款双色金属币的三维模型，完整还原了双金属镶嵌结构的所有细节，可作为五金镶嵌结构设计、文创产品结构开发的参考样例。从实际应用场景来看，这类双金属币的结构设计逻辑，可迁移到很多工业五金件的设计中，比如带镶嵌标识的设备铭牌、双色金属按键、嵌入式装饰五金件，甚至是部分需要两种金属配合实现耐磨与装饰双重需求的机械端盖、限位垫片，都能参考这类过盈镶嵌的结构设计思路，不用额外设计卡扣或者粘接结构，仅靠金属件之间的过盈配合就能实现牢固连接，避免长期使用后出现松脱、分层的问题。

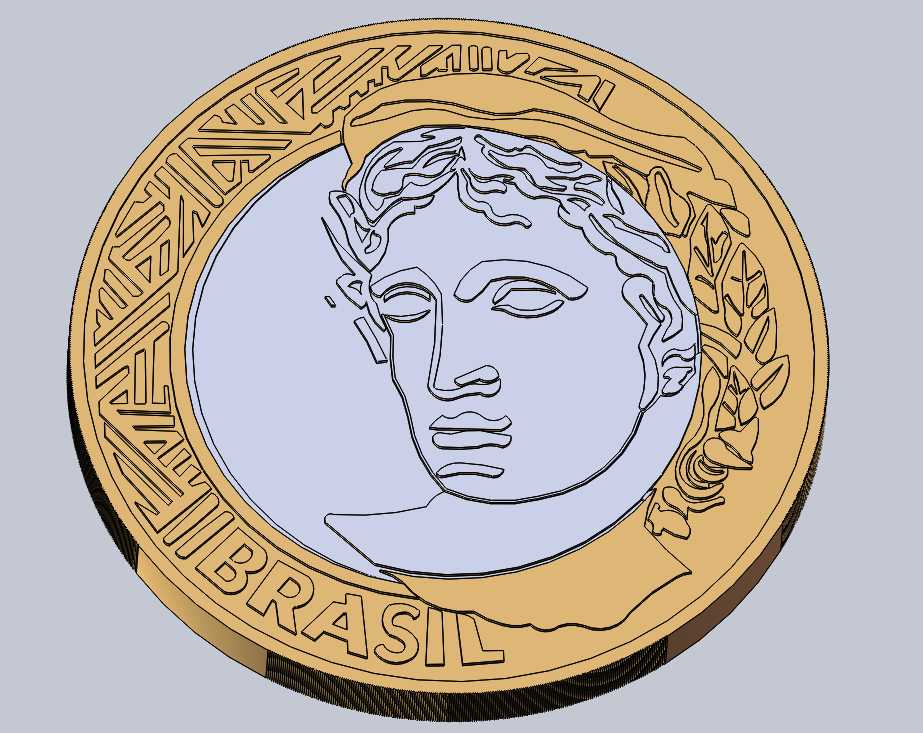

　　从产品功能特性来看，这款双色币采用外环黄铜合金、内芯白铜合金的双金属结构，外环承担整币的结构强度与耐磨需求，日常流通过程中币的边缘与外界接触摩擦最多，黄铜材质的耐磨性能足以支撑长期流通的损耗，同时外环边缘设计的连续斜齿结构，一方面是为了防伪，增加伪造的加工难度，另一方面也能提升手持时的摩擦力，避免取放时滑落，内芯部分采用浮雕工艺制作面额、年份与装饰图案，白铜材质的抗氧化性能更好，能长期保持图案的清晰度，避免流通过程中图案被快速磨损。从设计思路来看，建模时首先要确定整币的尺寸边界，常规流通纪念币的直径控制在25-30mm区间，厚度在1.8-2.2mm之间，这个尺寸区间既符合大众手持的手感，也适配现有自动售货机、硬币分拣设备的识别通道，

　　不会出现卡币的问题；建模时先绘制外环的基础轮廓，预留出和内芯配合的镶嵌槽，镶嵌槽采用阶梯式过盈结构，过盈量控制在0.02-0.03mm，这个过盈量既能保证压合后内外环不会松脱，也不会因为过盈量太大导致压合时外环出现开裂变形；内芯的浮雕部分采用拉伸切除加放样的方式制作，所有浮雕的凸起高度控制在0.15-0.2mm，既保证图案的立体感，也不会因为凸起过高导致流通过程中浮雕被快速磨平，同时整币的边缘做了0.1mm的圆角过渡，避免锋利的边缘划伤使用者，也能减少流通时的磕碰损伤。从安装与适配边界来看，如果参考这个结构设计工业镶嵌五金件，需要注意两种金属的热膨胀系数差异，黄铜和白铜的热膨胀系数差值较小，在-20℃到60℃的常规使用温度区间内，

　　不会因为热胀冷缩出现配合松动的问题，如果替换成其他材质组合，需要重新核算过盈量与温度适配范围；如果将这类结构用于文创摆件的设计，可根据展示需求等比例放大尺寸，但要同步调整浮雕高度与过盈量，放大后浮雕高度可按比例提升，过盈量则要根据材质的硬度调整，硬度较高的材质可适当减小过盈量，避免压合时出现结构损坏。另外，这类薄型盘类零件的建模过程中，要注意所有转角的圆角处理，避免出现应力集中的问题，即使是不承受大载荷的文创产品，应力集中也会导致电镀、氧化等表面处理环节出现积液、色差的问题，影响最终的成品外观；币面的图案线条要做0.05mm的拔模斜度，方便后续冲压模具的加工与脱模，这一点和工业冲压件的拔模设计逻辑完全一致，很多新手建模时容易忽略拔模斜度，导致后续加工出的模具脱模困难，成品出现拉伤、缺料的问题。
