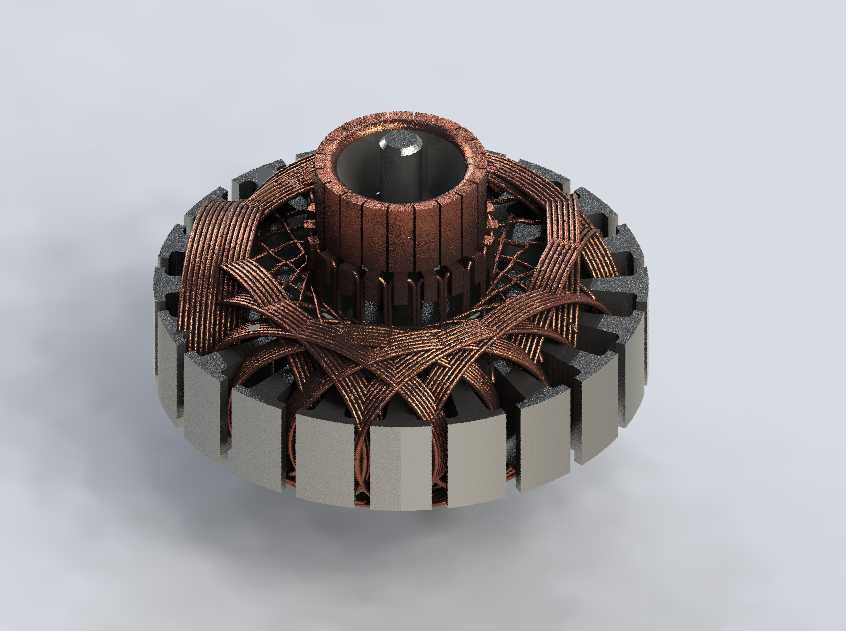

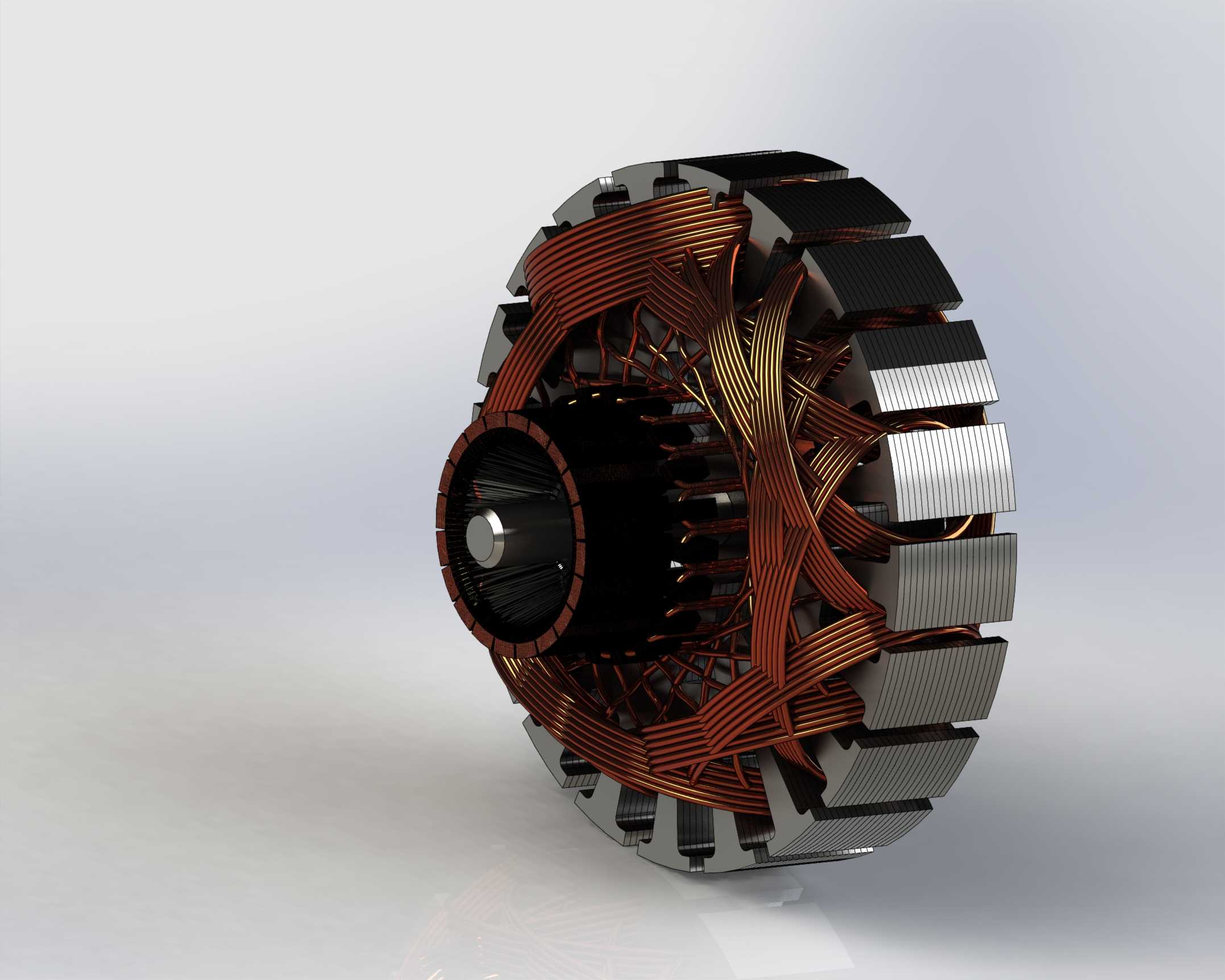

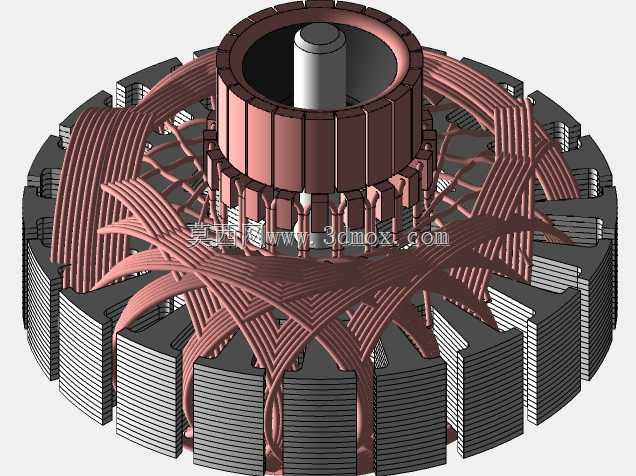

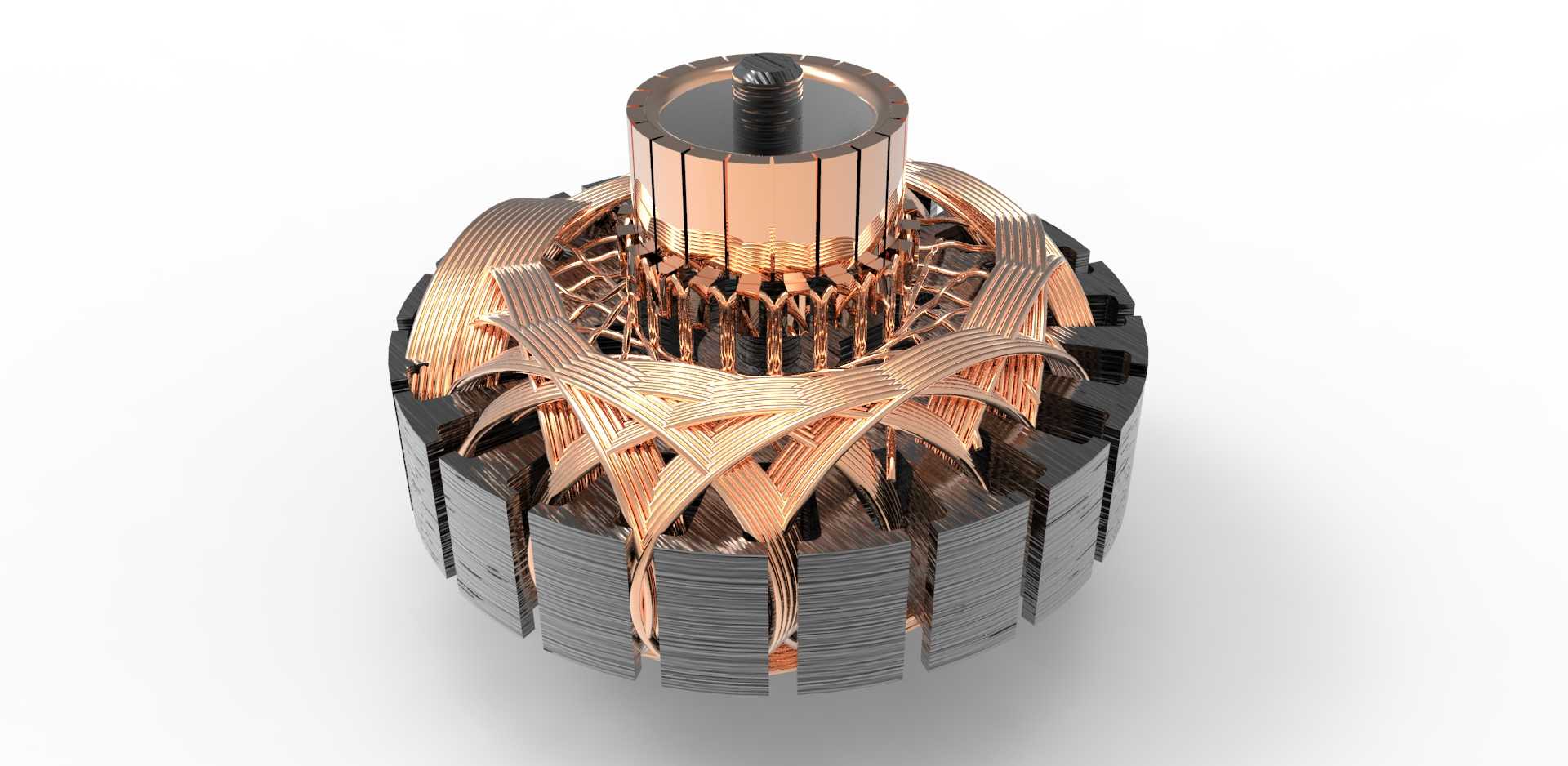

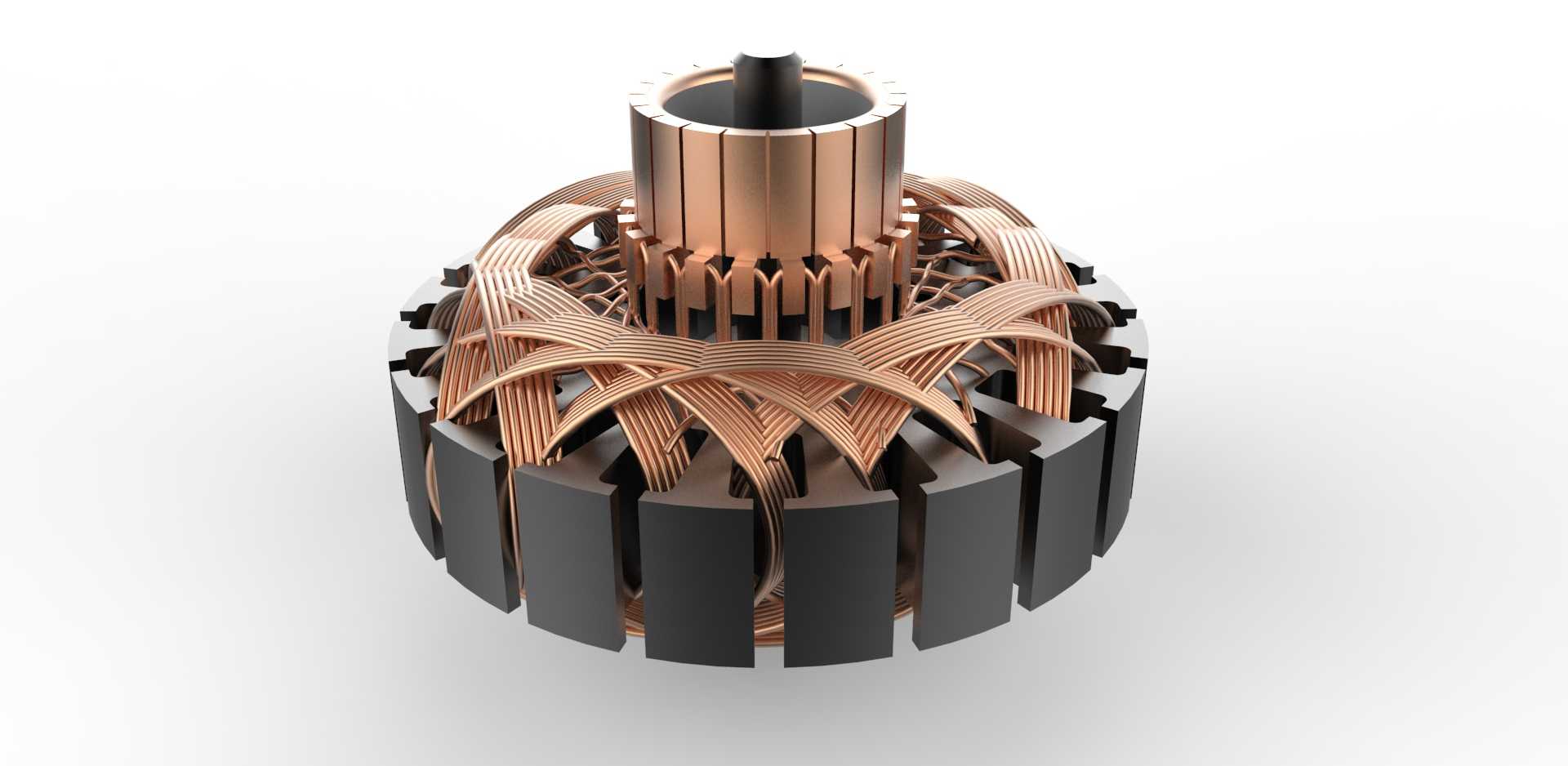

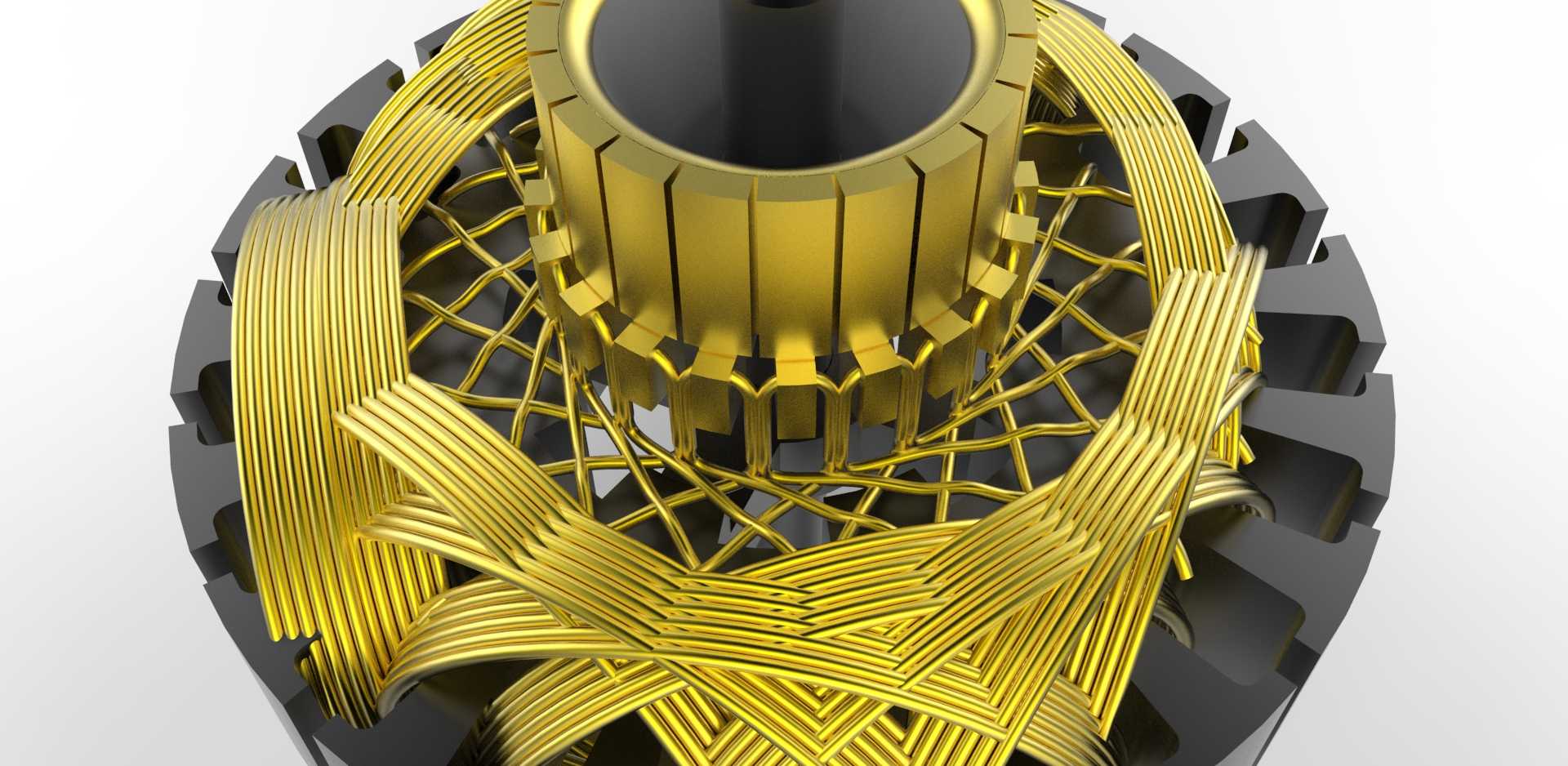

摩托马达绕组定子结构三维数模

　　这款摩托动力核心的定子绕组结构，在小排量内燃机车的启动马达、发电线圈集成组件中应用广泛，日常维修场景里，不少维修师傅遇到马达扭矩不足、启动打滑的故障，拆解后最先检查的就是这类绕组的绝缘层破损、漆包线脱槽问题，建模时还原的每一处绕线走向，都对应实际生产里的嵌线工艺逻辑。从实际用途来看，这个部件是马达实现电能到机械能转换的核心载体，通电后绕组产生的旋转磁场会驱动转子输出扭矩，带动内燃机飞轮完成初始点火启动，部分同结构的定子还会兼顾车辆运行时的发电功能，为车载电瓶补能、为灯光等用电部件供电。设计思路上，外层的硅钢片冲叠定子轭采用分段式嵌线槽结构，每一个槽位的倒角都做了圆滑处理，避免嵌线时刮破漆包线的绝缘漆，

　　绕组采用多股漆包线并绕的排布方式，既保证了足够的导线截面积承载启动时的大电流，又通过交错编织的绕法减少了集肤效应带来的功率损耗，中心的衬套定位台做了同轴度公差约束，安装时和端盖轴承位的同轴度偏差控制在0.02mm以内，避免转子转动时出现扫膛故障。外形尺寸方面，整个定子的最大外径适配125cc到150cc排量摩托常用的启动马达安装腔，整体轴向高度控制在适配端盖压装的尺寸范围内，外圈的定位缺口和马达壳体的凸台一一对应，安装时无需额外调整角度就能对准嵌线槽的相位，绕组端部的伸出长度做了严格控制，既保证了端部绝缘距离满足耐压要求，又不会和端盖内侧的防尘罩产生运动干涉。实际选型参考时，这类结构的定子绕线匝数、

　　线径选择直接对应马达的额定扭矩和空载转速，建模时还原的每一处线匝排布，都能为后续做电磁仿真、温升模拟提供准确的几何基础，不少做摩托改装的从业者，会在这类基础结构上调整绕线参数，提升马达的低温启动性能，应对北方冬季低温下电瓶电压下降带来的启动扭矩不足问题。结构细节上，硅钢片的叠厚方向做了叠压系数的模拟还原，每一片冲片的绝缘层在模型里做了分层示意，能直观看到叠片结构减少涡流损耗的设计逻辑，绕组端部的绑扎结构也做了还原，实际生产中这部分会用绝缘绑扎带固定，避免电机高速转动时绕组受离心力出现位移、磨损绝缘层。安装边界上，定子外圈和马达壳体采用过盈配合，压装时的压力方向和中心衬套的轴线保持重合，避免压装过程中硅钢片出现变形导致槽位错位，

　　中心的轴孔和转子轴的配合间隙控制在合理范围，既保证转子转动灵活，又不会因为间隙过大导致气隙不均影响输出效率。在维修替换场景中，这类结构的三维数模能帮助维修人员快速判断配件的匹配度，不用反复拆解比对槽数、安装位尺寸，就能确认替换件是否适配对应型号的马达，做逆向设计时，模型里的绕线跨距、槽满率参数也能为重新绕制绕组提供准确参考，避免手工嵌线时出现跨距错误导致马达反转、扭矩不足的问题。
