1/4NPT内螺纹三通管路接头结构

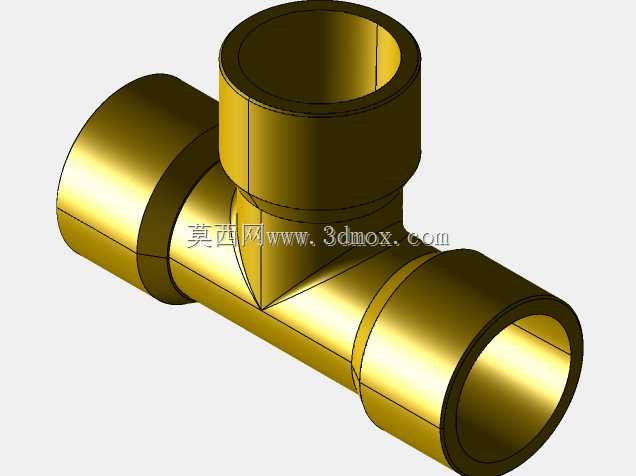

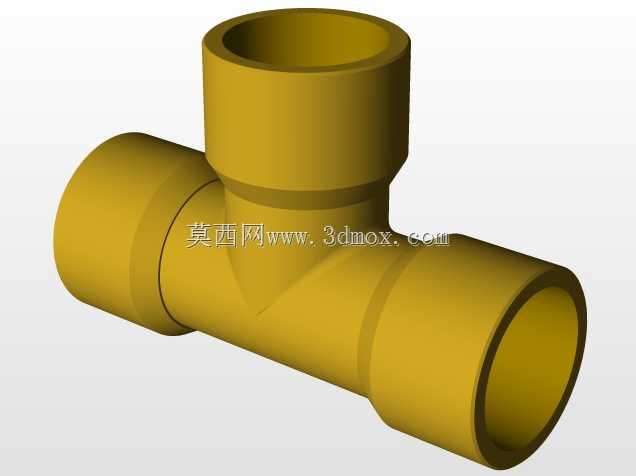

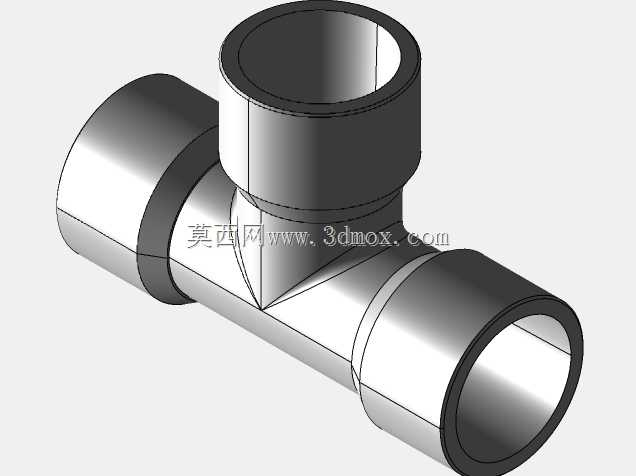

　　在气动控制回路、低压流体输送、小型液压支路、传感器取压管路这类需要分流或合流的管路场景中，这类等径内螺纹三通接头是极为常用的基础连接件，三个接口均采用1/4规格NPT锥管螺纹，适配同规格的外螺纹管路、阀件、传感器取压口，无需额外变径即可实现单路输入双路输出，或是双路输入单路合流的管路走向需求。从结构设计来看，三个接口的轴线呈空间正交分布，横向贯通的两个接口保持同轴度公差控制在合理范围，垂直方向的接口轴线与横向轴线垂直相交于接头内部腔体中心，避免内部流道出现突兀的折角，减少流体经过时的局部阻力损失，同时也能避免介质内的杂质在腔体内形成沉积死角。接头本体采用等壁厚设计思路，外壁在三个接口的衔接位置做了圆弧过渡强化，

　　既不会因为壁厚突变导致注塑或金属成型时出现缩孔、应力集中问题，也能在额定工作压力下保证结构强度，不会在管路受外力拉扯、压力波动时从衔接位置出现开裂。NPT锥管螺纹的设计本身依靠螺纹牙型的过盈挤压实现密封，建模时严格遵循美制锥管螺纹的牙型角、锥度参数，螺纹段长度匹配常规1/4NPT外螺纹的有效啮合长度，既不会因为螺纹过短导致啮合不足密封失效，也不会因为螺纹过长导致安装时顶死无法到位。安装边界方面，横向两个接口的外端面间距、垂直接口顶端到横向轴线的距离都控制在紧凑范围内，在密集排布的阀岛、传感器安装支架旁使用时，不会因为接头外形尺寸过大挤占周边元件的安装空间，安装时只需在横向接口预留对应管路的扳手操作空间，

　　垂直方向的接口可根据管路走向选择接压力表、压力传感器或是支路管路，三个接口的受力在设计时做了均衡考量，当其中一个接口受侧向力时，力会通过本体的加强结构分散到另外两个接口的安装位，避免单个螺纹受力过大出现滑牙、断裂问题。这类接头的内部流道直径与1/4NPT管路的通径保持一致，不会出现通径缩径导致的流量受限问题，在压缩空气输送场景下，可满足常规小型气缸、气动执行元件的供气流量需求，在低压输水、润滑脂输送场景下，也能保证介质顺畅通过，不会因为流道狭窄出现堵塞。建模过程中，先绘制正交的三个圆柱基体确定整体外形轮廓，再对三个接口的衔接位置做布尔合并与圆角处理，之后在每个接口的内孔位置切除出锥度内孔，

　　再按照NPT螺纹的参数生成螺旋线与牙型截面扫描切除出螺纹结构，最后对外壁的过渡位置做细节倒角，去除锐边避免安装时划伤操作人员，同时也能让接头在装配时更容易对准管路螺纹，不会因为端口锐边刮伤外螺纹的牙型导致密封失效。在实际设备选型中，这类等径三通多用于需要在主路分出支路接检测元件的场景，比如在压缩空气主路分出支路接压力传感器实时监测供气压力，或是在冷却水回路分出支路接温度传感器检测水温，相比焊接式三通，螺纹连接的形式拆装更为方便，后期维护更换元件时无需切割管路，只需拧下对应接口的元件即可操作，大幅降低现场维护的工作量。接头的外形没有多余的凸起结构，外壁光滑，在有清洁要求的食品、医药设备周边使用时，不容易积灰积污，擦拭清洁也更为方便，金属材质的接头可满足常规工况的耐腐蚀需求，若用于腐蚀性介质场景，也可基于该结构更换对应材质加工，整体结构的通用性极强，是管路系统中不可或缺的基础连接件。
