起重作业用3吨载荷吊钩结构设计

　　在车间物料转运、重型设备安装、港口货场装卸这类常规起重作业场景里，吊钩是直接承接载荷、连接吊索与起升机构的核心受力部件，3吨额定载荷的吊钩属于中小吨位起重作业里应用频次极高的规格，适配车间内单梁起重机、小型门式吊机、车载随车吊等多种起升设备，日常作业中需要面对成捆钢材、机加工工件、组装部件等不同形态重物的吊装需求，其结构可靠性直接关系到作业安全与吊装效率。

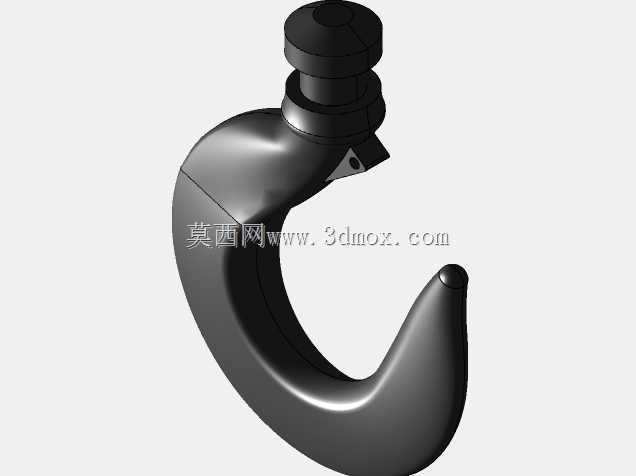

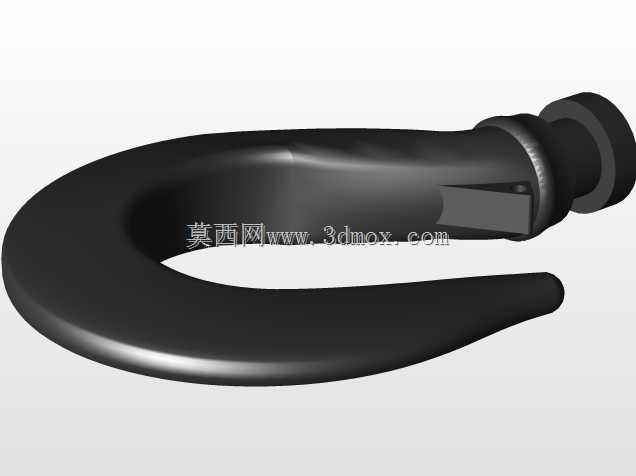

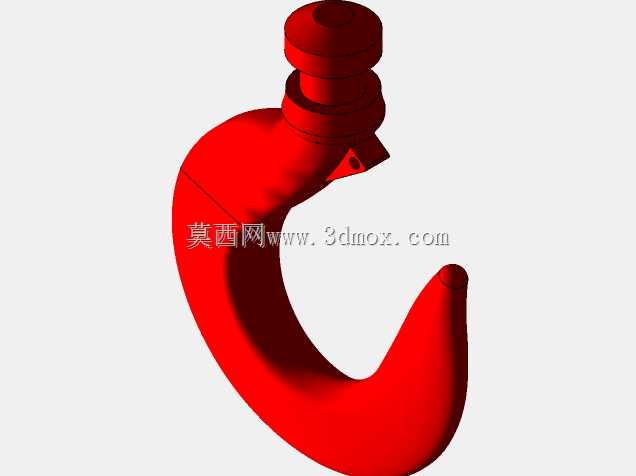

　　从结构设计逻辑来看，这款吊钩的钩身采用了经典的C形弯曲钩体结构，钩身截面从钩尖位置到钩颈位置逐步过渡增厚，这种变截面设计是基于受力分布规律做的优化——吊装作业时钩身的弯曲应力从钩尖到钩颈逐步增大，变截面设计既可以避免钩尖位置过于厚重导致挂取吊索、卸扣时操作不便，也能保证钩颈高应力区域有足够的材料强度储备，避免长期受载后出现应力集中导致的裂纹、形变问题。钩身顶端的连接段采用了阶梯轴式结构，设置了两道环形凸台，这个结构是为了和吊钩横梁、推力轴承组件配合安装，凸台可以起到轴向定位的作用，保证吊钩在起升过程中可以绕轴线自由转动，避免吊索扭结对钩身产生附加弯矩，同时也能防止吊钩从横梁安装孔内脱出，适配常规中小吨位吊钩组的安装尺寸边界，不需要对现有吊具横梁做额外改造就能直接替换使用。

　　实际作业场景里，吊钩的钩尖位置做了微翘的圆弧过渡处理，这个细节设计是为了降低吊索、钢丝绳或者卸扣从钩内滑脱的风险，当吊装过程中重物出现小幅摆动时，微翘的钩尖可以挡住吊索的滑移路径，不需要额外加装防脱卡板也能在常规平稳吊装场景下起到基础防脱作用，当然在高危作业场景下还是需要配合弹簧式防脱棘爪使用，但这个结构本身已经降低了滑脱的概率。钩身与顶端连接段的过渡位置做了大圆角平滑处理，没有尖锐的棱角，一方面是避免应力集中，另一方面也能防止吊装时尖锐棱角切割钢丝绳、吊装带的纤维层，减少吊索的非正常磨损，延长吊具的整体使用寿命。

　　从安装边界来看，顶端的阶梯轴直径、凸台间距都是按照3吨额定载荷的通用吊钩组安装尺寸设计的，适配市面上绝大多数同吨位的吊钩滑轮组、起重葫芦的吊钩安装位，替换旧吊钩时只需要将原有吊钩的固定螺母拆下，穿入新吊钩后锁紧固定螺母即可完成装配，不需要额外加工适配零件。钩身的开口尺寸经过优化，既可以轻松穿入常规规格的卸扣、钢丝绳套环，也不会因为开口过大导致钩身的受力力臂过长，在额定3吨载荷下，钩身的弯曲变形量控制在弹性形变范围内，卸载后可以完全恢复原有形状，不会出现永久形变导致的吊钩报废问题。

　　在功能特性上，这款吊钩的整体结构没有多余的复杂零件，整体为一体式锻造结构的建模还原，不存在焊接拼接的薄弱位置，受力路径连续顺畅，长期受交变载荷作用下的疲劳强度更有保障。日常维护时只需要定期检查钩身是否有裂纹、开口形变是否超差、顶端连接轴的磨损量是否在允许范围内即可，维护成本极低，适合工厂车间、货场这类需要高频次吊装作业的场景使用。建模过程中还原了实际生产中吊钩的所有工艺细节，包括锻造后的圆角过渡、安装轴的配合尺寸、钩身的曲率变化，结构设计完全符合起重吊具的受力要求，既可以作为起重设备设计时的吊具选型参考，也可以用于吊装作业仿真分析的模型载体，帮助设计人员验证吊装过程中的受力分布、干涉情况，提前规避设计风险。
