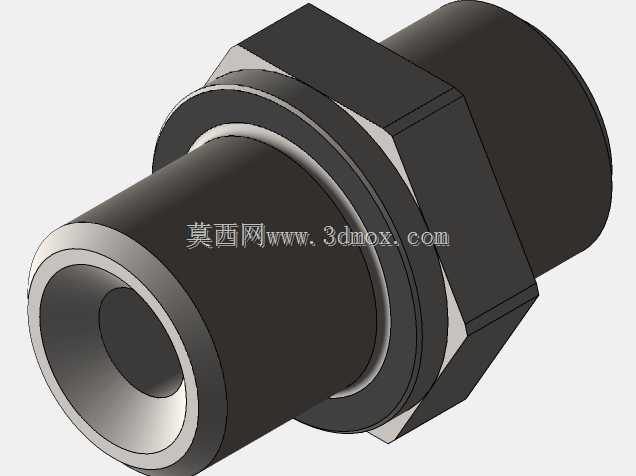

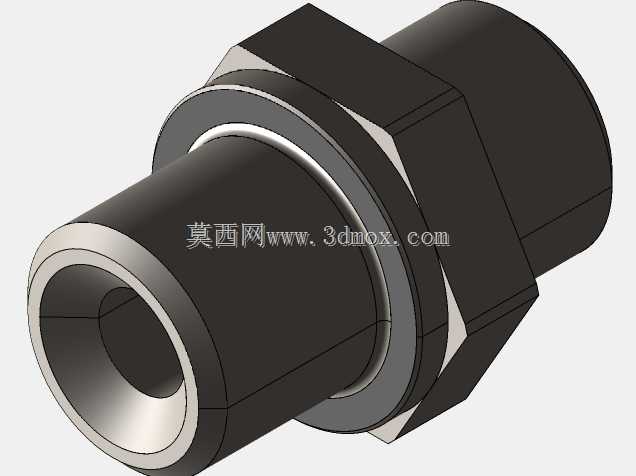

1/4英寸BSP外螺纹穿板直通接头结构

　　在气动控制回路、低压流体输送管路、小型液压检测台的布管作业中，穿板型螺纹接头是解决箱体、设备面板两侧管路连通的核心连接件，这款1/4英寸BSP外螺纹规格的直通穿板接头，主要针对面板厚度在适配区间内的安装场景设计，可实现面板两侧管路的刚性连通，避免管路在面板开孔处出现晃动、磨损、密封失效的问题。从实际使用场景来看，这类接头常应用在传感器安装面板、气动控制箱侧壁、小型液压试验台的台板位置，当需要将气路、低压油路从箱体内部引出到外部管路，或是从外部接入箱体内部的阀岛、检测元件时，不需要在面板两侧分别布置接头再通过中间段管路对接，仅需单个穿板接头即可完成两侧的连通，大幅减少管路连接点，降低泄漏风险。

　　这款接头的结构设计围绕穿板安装的核心需求展开，中间段设置有六角拧动结构，安装时可通过扳手卡持该六角部位施加扭矩，将接头一端的外螺纹穿过面板预制的开孔，配合面板另一侧的锁紧螺母完成接头在面板上的固定，六角结构的对边尺寸符合常规手动扳手、套筒的适配规格，现场安装不需要定制专用工具，普通维修级工具即可完成装拆。接头两端的接口均为1/4英寸BSP外螺纹，可适配同规格的内螺纹管路接头、软管快插接头，或是直接拧入带有对应内螺纹的阀件、传感器接口，螺纹段的长度经过匹配设计，当接头穿过常规厚度的金属面板、工程塑料面板后，露出的螺纹长度足够拧入配套锁紧螺母，同时剩余的螺纹长度可满足管路接头的拧入深度要求，不会出现螺纹啮合长度不足导致的连接强度不够、密封失效问题。

　　密封结构的设计上，接头六角结构的两侧端面均预留了密封垫片的安装位置，实际装配时可根据输送介质的特性选配橡胶平垫、紫铜密封垫或是组合密封垫圈，当锁紧螺母在面板另一侧拧紧时，两侧的密封垫会被压紧在面板表面与接头端面、螺母端面之间，实现面板开孔处的静密封，避免管路内的介质从面板开孔与接头之间的间隙泄漏，同时也能阻挡外部的粉尘、水汽进入箱体内部，适配有一定防护等级要求的设备安装场景。接头的内部流道为等径直通孔设计，没有截面突变的结构，流体通过时的局部阻力损失小，不会在接头内部形成涡流区，对于输送洁净压缩空气、低压液压油、冷却水这类介质的管路来说，不会因为流道突变造成压力损失过大，也不容易在接头内部残留介质，适配需要定期吹扫、清洁的管路系统。

　　从安装边界尺寸来看，接头中间六角结构的最大外径大于面板预制开孔的直径，安装时六角结构的端面可作为轴向定位面，限制接头向面板另一侧的窜动，接头穿过面板的柱段直径与常规1/4规格穿板接头的开孔尺寸匹配，现场施工时不需要额外扩孔或是修配开孔，按照标准尺寸预制的面板开孔可直接穿入安装。接头两端外螺纹的同轴度控制在合理公差范围内，当接头固定在面板上之后，两端连接的管路不会出现偏斜，可避免管路安装后产生额外的安装应力，长期使用下不会因为应力集中导致接头螺纹断裂、管路接口松脱。接头的整体外形为轴对称结构，除中间六角拧动部位外，其余柱段均为回转体结构，加工时可通过常规数控车床一次装夹完成主要型面的加工，生产效率高，尺寸一致性容易保证，适合批量生产应用。

　　在实际选型适配时，需要注意这款接头的适用压力范围与介质兼容性，针对不同的输送介质选配对应材质的密封件，同时确认面板的厚度在接头的适配区间内，若面板厚度过大，会导致锁紧螺母无法完全啮合螺纹，造成固定不牢、密封失效的问题；若面板厚度过薄，拧紧锁紧螺母时容易造成面板变形，或是密封垫压缩量不足导致泄漏。这款接头的直通结构没有截止、调节流量的功能，仅作为管路穿板连通的连接件使用，不可替代阀门、节流接头这类具备调节功能的元件，在管路系统中主要承担刚性连接、穿板固定、密封连通的作用，相比普通的直通接头加面板固定座的组合方案，单个穿板接头的安装空间更小，装拆步骤更少，在紧凑型设备的布管设计中可有效节省面板周边的安装空间，减少零部件数量，降低整体装配的工作量。
