多工位级进切割折弯复合冲压模具

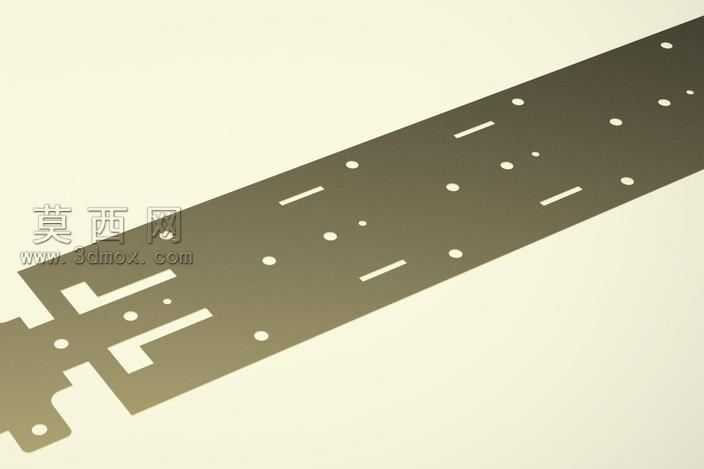

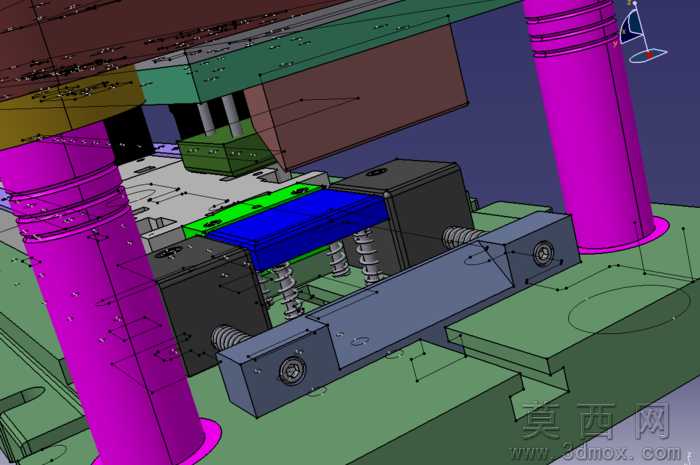

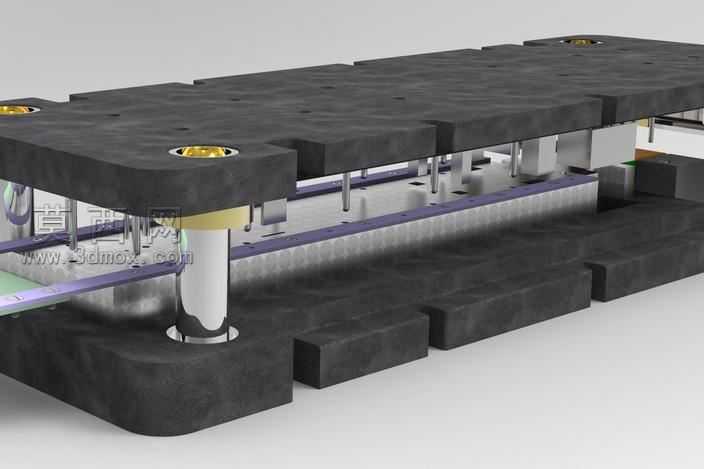

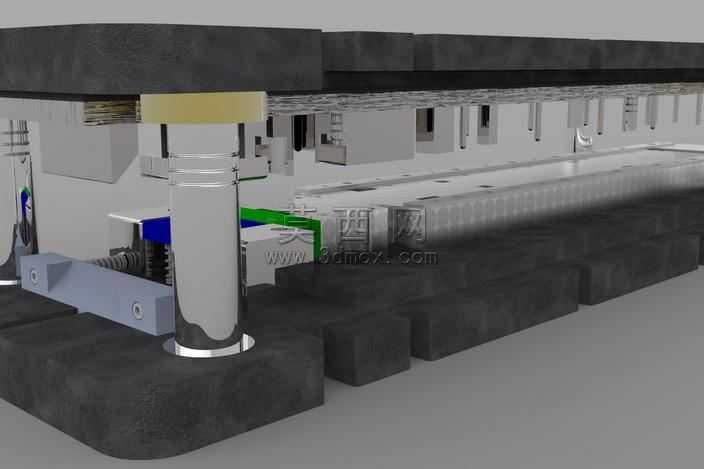

本套三维模型为多工位级进式切割折弯复合冲压模具，整体采用上下模架分体式结构设计，建模过程中严格遵循冲压模具设计规范，对各功能部件的装配关系、运动间隙进行了精准还原。模型构建阶段，首先完成上下模座的基础实体建模，模座采用铸铁材质的哑光深灰质感渲染，还原了实际工装的厚重稳定特性；导向柱部分采用镀铬金属材质，表面添加了细微的车削纹理与高反光金属质感，精准呈现导柱导套的滑动配合结构。多工位排布的工作区依次设置了切割冲裁工位与折弯成型工位，切割工位的冲头采用高速钢材质渲染，刃口部分做了锐化处理，搭配卸料板的弹性结构，还原了冲裁过程中材料压紧、冲切分离的动作逻辑；折弯工位的成型凸模与凹模根据折弯角度做了对应让位设计，内部的弹簧复位、定位块结构均做了精细化建模，各零件之间的干涉检查全部通过，可直观呈现连续冲压过程中板料从送进、定位、冲切、折弯到最终成型件出料的完整流程。模型渲染阶段对不同功能部件做了明确的材质区分：弹性元件采用蓝色聚氨酯材质、定位零件采用淬硬钢的亮面金属质感、紧固件做了发黑处理的深色金属效果，整体光影采用柔和的工业展示级打光，既清晰展现模具内部的层级结构，又避免过度反光遮挡细节。设计思路上，该级进模将多道冲压工序集成于同一模架，通过工位间的精准步距定位实现连续作业，建模时对各工位的同轴度、平行度公差做了对应结构体现，卸料螺钉、导料板、侧刃定位等辅助结构均完整还原，可直接用于冲压工艺教学、模具结构拆解学习，也可作为同类级进模设计的参考蓝本，帮助设计人员快速理解多工序复合模的排布逻辑与结构组成。
