小型卧式球磨机结构设计三维作品

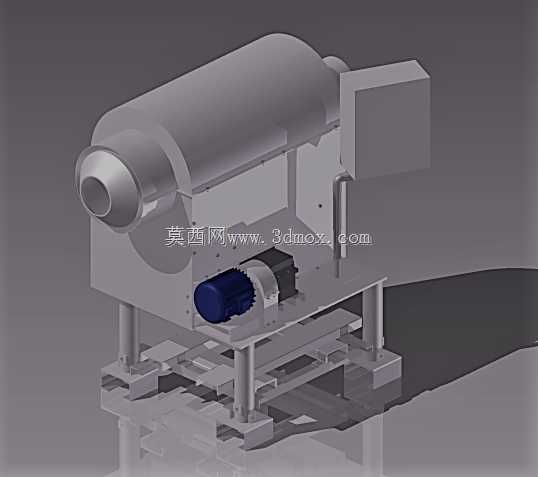

　　这款小型卧式球磨机的三维结构，针对实验室小批量粉体研磨、小作坊式细料加工场景设计，区别于大型工业选矿用球磨机的重载架构，整体采用框架式支撑结构，在保证运行刚性的前提下压缩了整体占地尺寸，适配小空间安装使用需求。从实际应用场景来看，这类小型球磨机常被用于非金属矿小试样制备、陶瓷釉料小批量研磨、金属粉末细化处理、化工原料小批量混磨作业，相比大型生产级球磨机，它的装料量适配单次几公斤到十几公斤的处理需求，启停灵活，清理换料便捷，适合多品种小批次的粉磨作业场景。

　　从设备实际用途出发，该结构的核心功能是通过筒体内研磨介质（钢球或瓷球）的抛落、泻落运动，对进入筒内的物料产生冲击、研磨作用，将进料粒度在几毫米范围内的物料研磨至几十目到数百目的细粉状态，同时可完成不同粉体物料的均匀混合。设计时重点考虑了运动部件的封闭防护，通过金属护板将传动端、旋转连接部位完全封闭，避免运行过程中研磨物料飞溅、人员误触运动部件的风险，这也是小型实验类加工设备需要优先考量的安全设计要点。

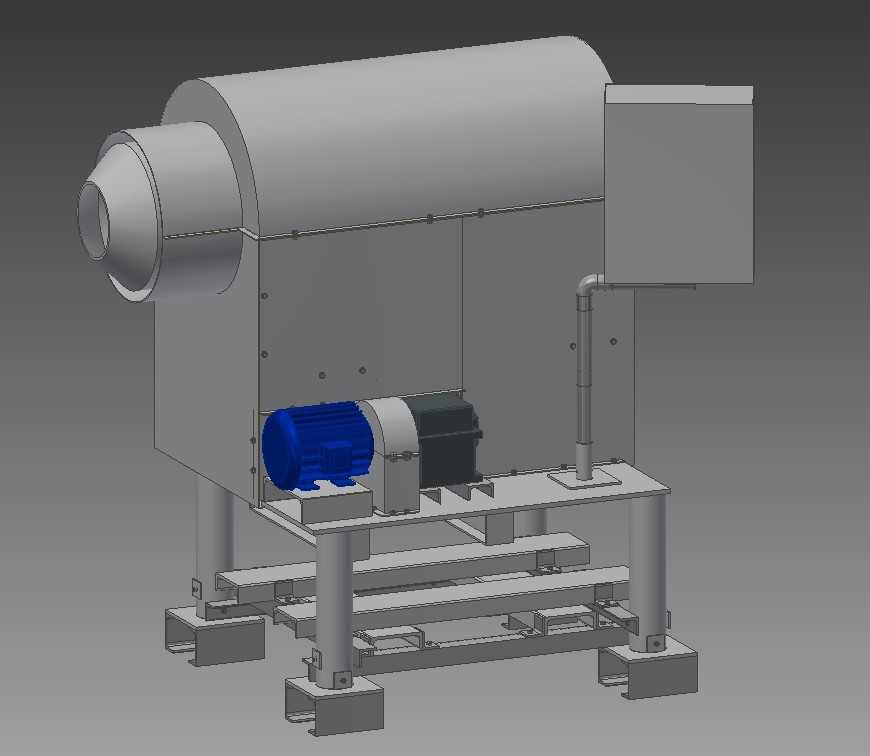

　　产品功能特性上，该结构采用侧置驱动布局，驱动电机通过减速机构直接连接筒体端轴，传动路径短，传动效率损失小，支撑框架采用立式支柱加底部安装平台的结构，四个支柱底部预留了安装固定孔位，可直接通过膨胀螺栓固定在水泥基础或者钢制工作平台上，安装时需要保证筒体轴线的水平度误差控制在允许范围内，避免运行过程中筒体轴向窜动、轴承偏磨的问题。筒体端盖采用快拆式结构设计，方便装填研磨介质、进料以及完成作业后卸料、清理筒体内壁，进料口设置在筒体端部的锥形收口位置，可搭配进料斗完成连续或间歇进料作业，出料端可根据需求加装筛网结构，控制出料粒度，避免研磨介质随物料排出。

　　从设计思路来看，整体结构优先保证运行稳定性，支撑框架的型材选型经过刚性校核，在电机满负荷运行、筒体内装满研磨介质和物料的工况下，框架的振动幅度控制在合理区间，不会出现共振问题。传动端的轴承座采用分体式安装结构，方便后期维护时更换轴承、调整密封件，金属封闭护板采用螺栓固定的可拆卸结构，需要检修传动部件时可快速拆除护板，完成维护后再复位，兼顾安全防护和维护便捷性。驱动电机的安装位置设置在筒体侧下方的框架平台上，电机安装座预留了调节长孔，可调整电机位置来张紧传动连接件，补偿长期运行后的传动间隙。

　　外形尺寸与安装边界方面，该结构整体长度控制在1.2米范围内，宽度约0.7米，整体高度（含筒体顶部）约1米，安装时需要在设备周边预留不小于0.5米的操作维护空间，尤其是筒体端盖拆卸方向、电机维护侧需要预留足够的操作空间，方便人员完成装料、卸料、设备检修作业。设备整体重量较轻，不需要做特别厚重的混凝土基础，普通的钢制工作台或者硬化地面即可满足安装承重要求，适合放置在实验室、小型加工车间的室内环境使用，运行时的噪声水平也通过筒体壁厚设计、框架减震垫设置做了优化，适配室内作业的环境要求。

　　在结构细节处理上，筒体的旋转密封部位采用接触式密封结构，避免粉磨过程中细粉从轴端缝隙溢出，造成物料浪费和车间粉尘污染；支撑立柱与底部安装平台之间采用焊接加筋板的连接结构，提升连接部位的抗疲劳强度，应对设备长期运行产生的交变载荷；所有外露的螺栓连接部位都做了防松处理，采用防松垫圈或者双螺母结构，避免设备振动导致螺栓松动脱落，引发运行故障。整体设计没有冗余的结构部件，所有构件都服务于粉磨作业的核心功能，在满足小型粉磨作业需求的前提下，尽可能压缩制造成本，降低设备维护难度，适配小型用户的实际使用需求。
