带防护结构的小型罐磨设备结构设计

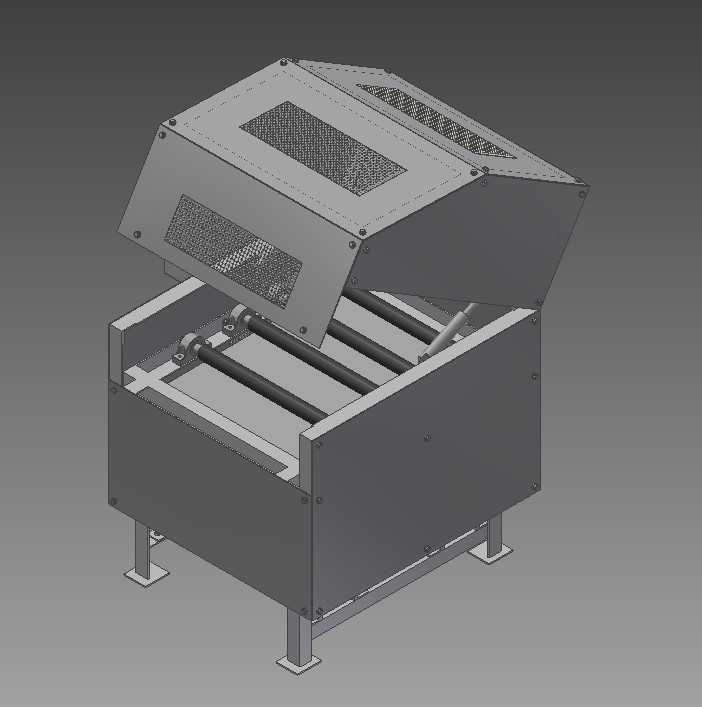

　　这款小型罐磨设备的三维结构，核心围绕小批量物料研磨场景的实际使用需求搭建，常见于实验室小样制备、小批量特种粉料精细化加工场景，比如陶瓷原料配方调试、矿物小样研磨分析、电子浆料前期混料研磨这类对研磨均匀度有要求、单批次处理量不大的作业环节。从结构布局来看，设备整体采用下箱体承载、上盖防护的分体式结构，底部设置四个可调支撑脚，能够适配不同平整度的安装台面，安装时不需要额外做预埋基础，直接放置在稳固的实验台或者车间工位台面上即可，调整支撑脚的高度就能保证辊轴组的水平度，避免研磨罐运转时出现窜动、异响的问题。设备的核心作业部件是箱体内平行布置的三根传动辊轴，辊轴表面做了防滑处理，运转时依靠摩擦力带动放置在辊轴间隙上的研磨罐转动，

　　罐内的研磨球和物料在罐体转动过程中产生冲击、研磨作用，实现物料的细化与混合，辊轴的间距设计适配常规规格的实验室研磨罐，不需要额外更换工装就能兼容不同直径的研磨罐体，覆盖多数小批量研磨的使用需求。上盖部分是这款结构设计的重点，采用可开合的铰接式结构，和下箱体之间设置了气撑杆辅助支撑，开合过程省力，开启后能够稳定停在最大开度位置，方便操作人员取放研磨罐、清理辊轴表面残留物料；上盖的顶面和侧面都开设了网格状通风观察口，既能够在设备运转时观察内部研磨罐的运行状态，也能及时散出研磨过程中产生的热量，避免密闭空间内温度升高影响热敏性物料的研磨效果，同时网格的孔径做了安全设计，能够防止操作人员误触运转的辊轴和研磨罐，满足设备安全防护的要求。

　　上盖和下箱体的贴合边缘做了折边加强结构，闭合后能够形成相对封闭的作业空间，减少研磨过程中可能出现的粉料外溢，也能降低罐体转动产生的噪音传递。下箱体采用钣金折弯拼接的结构形式，侧板和底板之间通过紧固件连接，内部预留了传动组件和驱动部件的安装空间，所有运动部件都封闭在箱体内部，避免外露的传动结构带来安全隐患，箱体的侧板上预留了维护开口，后期检修传动部件时不需要完全拆解箱体，降低维护难度。从安装边界来看，设备整体的占地面积不大，开合状态下的上盖最大高度也适配常规实验室的台面上方空间，不需要额外预留过高的竖向空间，设备的重心集中在下箱体部分，即使研磨罐放置存在小幅偏载，运转过程中也不会出现明显的晃动，稳定性能够满足长时间连续运转的要求。

　　在设计思路上，这款结构没有追求复杂的功能集成，而是把重点放在运动部件的防护和使用便利性上，针对小批量研磨作业中操作人员需要频繁取放物料、观察研磨状态的实际操作习惯，把防护结构和操作便利性做了平衡，既没有因为全封闭防护影响操作效率，也没有因为追求操作方便省略必要的安全防护结构，所有的结构细节都围绕实际使用场景的操作逻辑设计，比如气撑杆的支撑力度匹配上盖的重量，单人单手就能完成上盖的开合操作；通风观察口的位置正对辊轴的放置区域，站在设备正前方就能清晰看到研磨罐的运转状态，不需要俯身或者额外调整视角；支撑脚的调节范围足够覆盖常规台面的平整度误差，不需要额外垫设垫片就能调平设备。这类小型罐磨设备和大型工业用球磨设备不同，不需要处理大吨位的物料，所以结构设计上更侧重灵活性和安全性，能够在有限的空间内完成研磨作业，同时降低操作过程中的安全风险，对于需要频繁更换研磨物料、调整研磨参数的实验场景或者小批量生产场景来说，这种结构的实用性更强，也更符合这类场景下的设备使用需求。
