法兰式三插针圆形连接基座结构设计

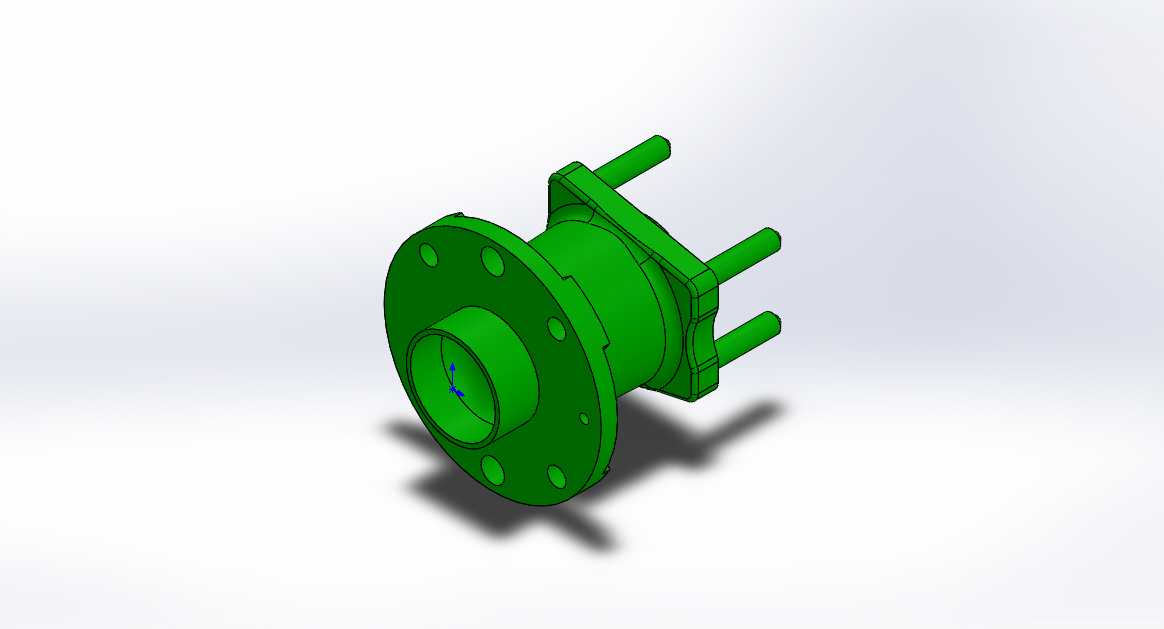

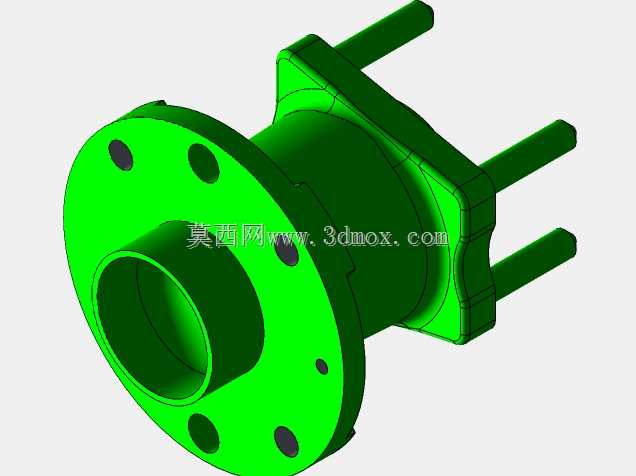

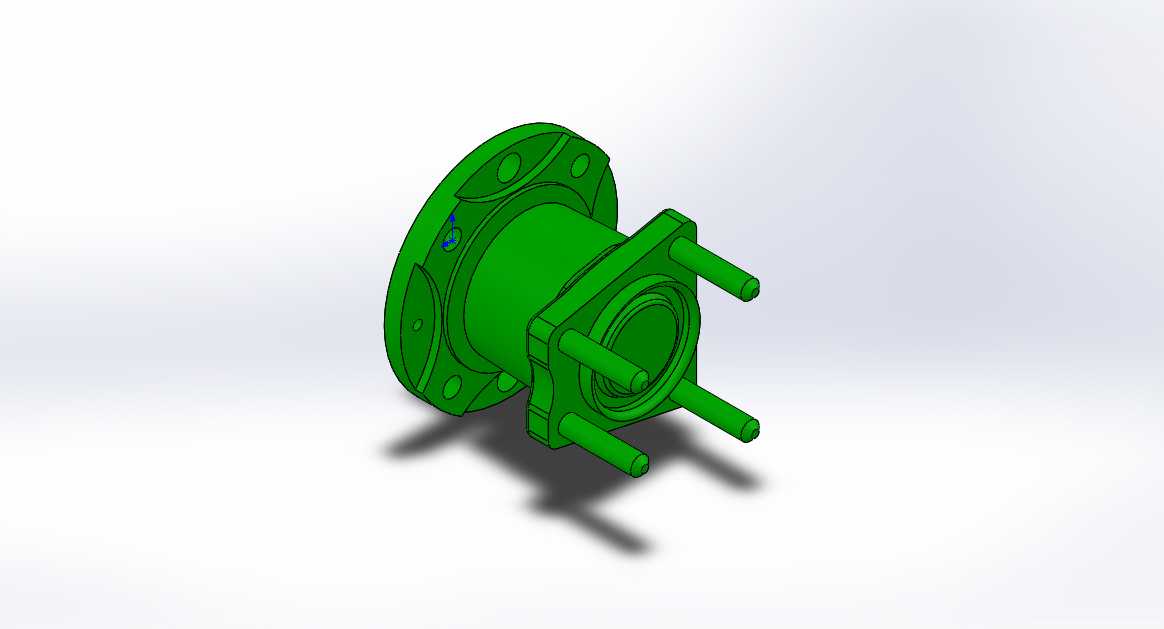

　　这类带三插针的法兰式圆形连接基座，常应用在工业传感信号传输、车载电控回路连接、小型机电设备的线路对接场景中，核心作用是实现多芯线路的固定对接，同时依靠法兰结构完成基座在设备面板、壳体壁面的刚性固定，避免对接过程中基座移位导致的插针弯折、接触不良问题。从结构设计逻辑来看，主体采用阶梯式中空圆形壳体，一端为带均布安装孔的圆形法兰盘，另一端延伸出方形定位凸台，凸台上平行伸出三根圆柱形插针，中空内腔用于容纳对接端的插套组件，同时为线路焊接、端子压接预留足够的操作空间，避免内部线路挤压弯折造成的信号衰减或短路问题。法兰盘上的安装孔采用非对称均布设计，其中一个小孔径定位孔与其余大孔径安装孔形成防呆结构，安装时只有对准定位孔才能完成基座固定，

　　从根源上避免装反导致的插针错位、线路接反问题，法兰盘与壳体衔接处做了圆角过渡处理，既减少注塑或机加工过程中的应力集中，也能在安装时让密封圈更好贴合法兰端面，提升对接后的防尘防水性能。方形定位凸台的尺寸与对接端的卡槽完全匹配，插针伸出长度经过严格核算，既保证对接时插针能完全插入插套实现可靠接触，又不会因为伸出过长导致插针受外力弯折，三根插针的中心距与行业通用的三芯接插件尺寸匹配，可直接适配同规格的对接插头，无需额外定制转接件。安装边界方面，法兰盘的外径决定了面板开孔的最大避让范围，安装时需在设备面板上开出略小于法兰外径的圆形沉孔，沉孔深度与法兰厚度匹配，保证安装后法兰端面与面板齐平，不会突出面板影响后续外装件的装配；

　　插针端的方形凸台尺寸决定了面板内侧的避让空间，需在面板内侧预留出足够的方形空腔，避免凸台与内部其他构件发生干涉；法兰上的安装孔中心距需与面板上的预装螺孔完全对齐，采用螺丝紧固时需控制锁紧力矩，避免力矩过大导致法兰盘变形，影响插针的平行度。从实际使用场景出发，这类基座常被用在车载电控单元的信号输出端、工业传感器的接线端、小型机电设备的电源接口处，相比普通的螺纹式连接基座，法兰式安装的抗振动性能更强，在设备长期运行产生振动的工况下，不会出现基座松动、接触不良的问题；三根平行插针的设计分别对应电源正、信号、电源负三个回路，可同时实现供电与信号传输的功能，减少设备上的接口数量，简化设备外部的线路布局。

　　设计过程中还需考虑插针与基座本体的结合强度，插针与基座注塑或压装结合处做了滚花处理，增大插针与基座材料的摩擦力，避免多次插拔后插针松动、退针；壳体内部的中空通道在插针固定后会填充密封胶，既可以固定插针尾部的焊接线路，也能提升基座的密封性能，阻挡外部灰尘、水汽从插针间隙进入设备内部。在三维建模过程中，需重点保证插针的平行度公差、法兰安装孔的位置度公差、法兰端面与插针轴线的垂直度公差，这些形位公差直接影响后续的装配适配性，若插针平行度超差，会导致对接时插针无法顺利插入插套，甚至顶弯插针；若法兰安装孔位置度超差，会导致基座无法顺利安装到面板上；若法兰端面与插针轴线垂直度超差，会导致对接后插头与基座之间出现缝隙，降低密封性能。此外，法兰盘边缘做了小倒角处理，既避免安装时锐边划伤操作人员，也能在装入面板沉孔时起到导向作用，降低安装难度；方形凸台的棱边也做了小圆角处理，减少应力集中的同时，避免对接插头时棱边刮伤插头的密封胶圈。
