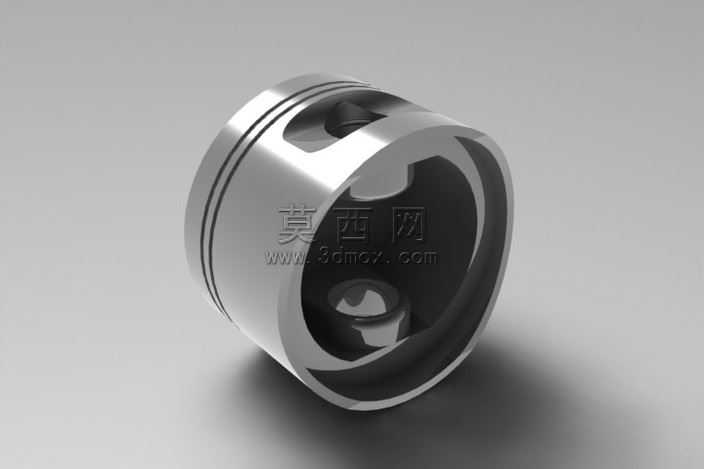

内燃机活塞头精密结构三维设计作品

本作品为内燃机核心部件活塞头的三维建模设计成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先依据活塞头的实际工作工况确定各部位尺寸基准：顶部燃烧室区域按照适配的内燃机排量、压缩比参数做曲面造型，保证燃烧室内的气流引导形态符合热力学设计要求，头部的环槽结构严格按照活塞环的装配公差做等距偏移建模，每道环槽的宽度、深度、槽侧倒角都做了精确参数约束，避免装配后出现密封失效、窜气窜油的问题。裙部区域做了适配缸套配合的微椭圆曲面修正，模拟实际工作中热膨胀后的配合形态，保证往复运动过程中的导向稳定性，内部的销座结构做了加强筋过渡处理，对应活塞销的装配孔做了同轴度约束，销座与头部内壁的连接位置做了大圆角过渡，降低工作过程中的应力集中风险。材质渲染阶段采用了铝合金金属材质表现，还原活塞头常用的高硅铝合金材质质感，金属表面做了细微的机加工纹理处理，环槽区域做了稍深的金属色泽区分，模拟实际加工后的表面粗糙度差异，场景布光采用了工业产品渲染常用的三点布光方案，主光源从侧上方投射打出结构的主要明暗层次，辅光源补全暗部细节避免死黑，轮廓光勾勒活塞头的外边缘形态，清晰展现内部空腔、销座、加强筋的结构细节，背景采用浅灰色渐变突出主体零件。设计过程中充分考虑了活塞头的实际工作场景，在结构建模时预留了热变形余量，各部位的壁厚按照受力分布做了差异化设计，顶部承受燃气压力的区域做了适当加厚，非受力区域做了壁厚优化降低整体重量，减少往复运动的惯性力，内部的加强筋布局按照应力仿真结果做了调整，在保证结构强度的前提下尽可能降低零件重量，整体模型的所有特征都做了参数化关联，后续可根据不同排量、不同机型的设计需求快速调整尺寸参数，适配不同的内燃机设计方案，模型的装配基准面、配合面都做了明确的特征标识，可直接导入装配环境完成与活塞销、活塞环、连杆等配套零件的虚拟装配，验证各部件之间的配合间隙是否符合设计要求。
