在工业自动化产线的信号采集链路里,这类传感检测组件承担着前端物理量转换的核心作用,从离散制造的工位状态判定,到流程工业的参数连续监测,都需要这类组件完成非电信号到可传输电信号的转换,是整套控制系统获取现场数据的直接入口。做这类组件的三维结构设计时,首先要考虑的是现场安装的适配性,不同工位的安装空间差异极大,有的安装位置在设备机架的窄缝内,有的则暴露在有切削液飞溅的加工区域,所以结构设计阶段就要把安装边界、防护冗余都考虑进去,不能只盯着功能实现忽略现场的实际工况。

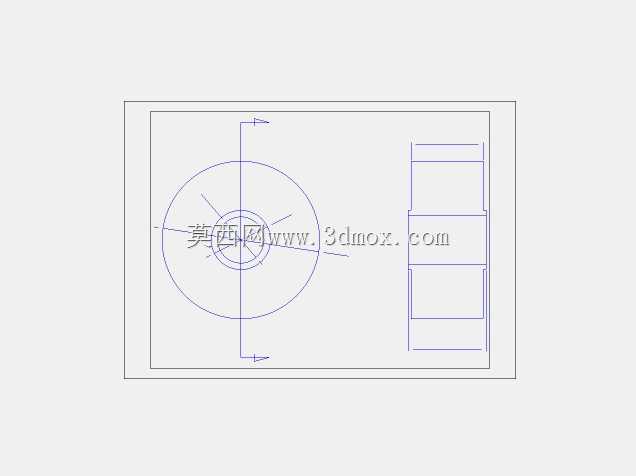

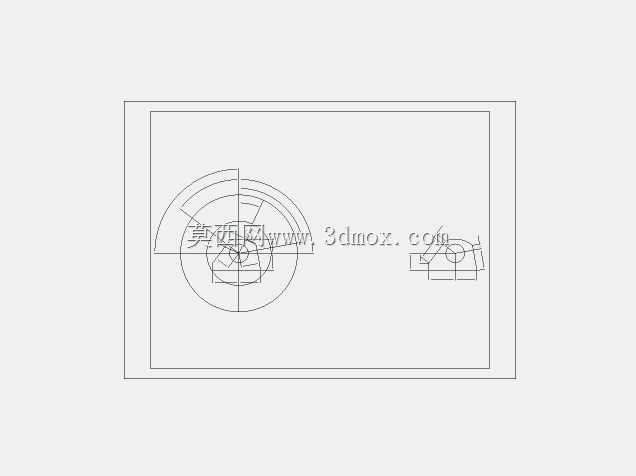

从结构本身来看,这款传感组件的外壳采用了方正的紧凑型布局,主体轮廓的长宽尺寸控制在常规工业安装的通用规格内,厚度方向做了收窄处理,能够适配侧壁安装、导轨卡装、平面贴装等多种固定方式,安装孔位的间距参考了通用工业配件的安装标准,不需要额外做转接板就能直接固定在常规的设备安装面上。外壳的接缝处做了阶梯式的止口设计,配合密封胶条能够阻挡常规工况下的粉尘、水汽侵入内部电路,在有少量切削液飞溅、普通粉尘环境的加工车间里使用时,不需要额外加装防护外罩就能稳定工作。
内部的结构排布上,敏感元件的安装位置做了居中定位设计,避免安装应力直接传递到敏感芯体上,导致检测数据出现漂移。电路板的固定采用了多点柔性支撑,减少设备运行时的振动对电路元件的影响,接线端的位置设置在组件的侧方,预留了足够的接线操作空间,不管是用航空插头直连,还是走线缆穿管布线,都不会和周边的设备结构产生干涉。信号调理电路的安装区域和敏感元件区域做了物理分隔,减少电路本身的电磁干扰对检测精度的影响,这一点在靠近变频器、伺服电机这类强电磁干扰源的工位上使用时尤为重要,很多同类产品在实验室环境下精度达标,到了现场就出现数据波动,大多是结构设计时没有考虑电磁兼容的物理隔离。
实际选型应用的时候,要先确认安装面的平面度,如果安装面的平面度误差超过0.1mm,强行锁紧固定螺丝会导致外壳变形,挤压内部的敏感元件,轻则出现零点偏移,重则直接造成芯体损坏。如果是安装在有持续振动的设备部位,需要在安装面和组件之间加装薄橡胶减震垫,减震垫的硬度要选邵氏40-50度的规格,太硬起不到减震效果,太软则会导致组件位置偏移,影响检测的对准精度。布线的时候要注意动力线和信号线分开走线,不能把传感组件的输出线和伺服电机的动力线绑在同一个线槽里,即使组件本身做了电磁屏蔽设计,近距离的强电磁干扰还是有可能耦合进信号线路,造成输出信号的异常波动。
从设计思路的角度来说,这类工业传感组件不需要做过于复杂的外形曲面,所有的结构特征都要服务于功能实现和安装维护的便利性,外壳的棱角做了小倒角处理,避免安装作业时划伤操作人员,表面做了哑光喷塑处理,不容易在表面积攒油污和粉尘,日常维护的时候用干布擦拭就能清理干净。端盖的固定螺丝采用了统一规格的内六角螺丝,现场维护的时候不需要准备多种规格的工具,就能完成拆装检修。组件的整体重量控制得比较轻,即使是在薄壁结构件上安装,也不会因为自重导致安装部位变形,适配更多轻量化设备的安装需求。
在不同的行业场景里,这类传感组件的安装方式会有细微的调整,比如在物流输送线上使用时,大多配合L型安装支架固定在输送线的侧方,用来检测物料的到位情况,这时候要注意检测端面和被测物体的距离要落在组件的有效检测区间内,安装时要预留前后调整的余量,方便现场调试的时候校准检测位置。在机床设备上使用时,要尽量远离切削液的直接喷射位置,虽然外壳做了密封设计,但长期被高压切削液直冲,还是有可能让液体顺着密封缝隙渗入内部,缩短组件的使用寿命。如果是在户外的设备上使用,还需要额外加装遮阳防雨的外罩,避免长期日晒雨淋导致外壳密封老化,影响防护性能。
做三维建模的时候,要把内部的元器件占位都准确还原出来,不能只画一个外壳的空架子,不然后续做整机装配的时候,很容易出现内部元件和外部结构干涉的问题,尤其是接线端的插头插拔空间,一定要在模型里预留足够的操作空间,很多新手工程师做设计的时候只考虑静态的装配位置,忽略了实际接线、维护时的操作空间,最后装配的时候才发现手伸不进去,插头没法插拔,只能临时修改结构,耽误项目进度。安装孔位的位置要标注清楚形位公差,尤其是和敏感元件基准面的位置度公差,不然加工出来的零件安装后,检测端面的位置偏差过大,会直接影响检测精度。
