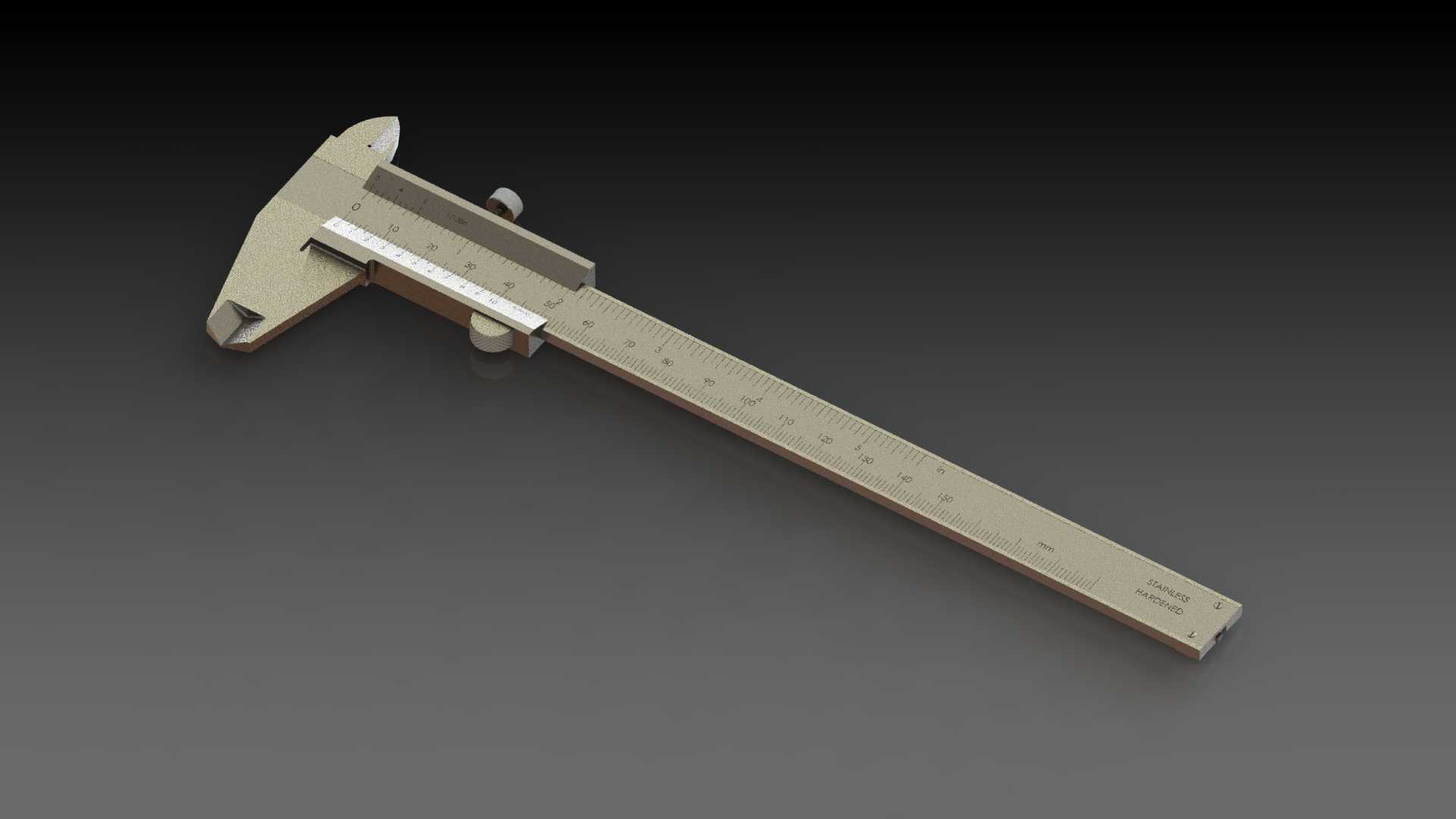

不锈钢机械式游标卡尺结构三维数模

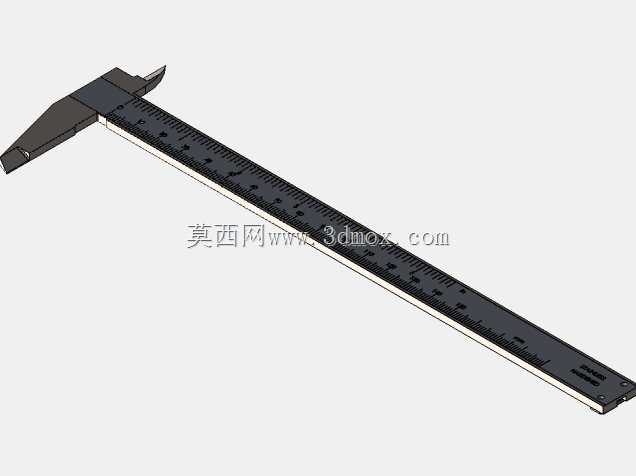

　　只要定期校验量爪贴合精度就能满足常规IT10-IT12级公差的测量需求。从功能结构上看，这款卡尺覆盖了四类基础测量功能：外测量爪用于测量工件外径、外形长度、外部台阶尺寸，刃口状的内测量爪可以完成孔径、槽宽的内径测量，尺身尾部的深度探杆能够直接测量盲孔深度、台阶高度，尺身上的锁紧螺钉可以在测量完成后固定游标尺位置，方便读数记录，避免移动过程中尺框滑动导致测量值偏差。建模时的设计思路完全贴合实际量具的加工工艺，主尺身采用不锈钢整体铣削成型的结构逻辑，尺身刻度槽做了等距阵列排布，刻度线的宽度、间距都严格按照机械式游标卡尺的读数值精度做了还原，0.02mm精度的游标刻度格数与主尺刻度的差值关系完全符合实物的读数原理，这款不锈钢游标卡尺的三维结构，完全还原了机械式游标卡尺的全部运动副与装配关系，建模过程中严格遵循实际量具的公差配合要求，没有做简化处理，每一个滑动面、锁紧结构、量爪工作面都按照实物的装配逻辑做了约束，可直接用于机械测量教学演示、工装设计配套参考、量具类产品的结构改型设计参考。在机加工车间的日常作业里，这类卡尺是一线操作工人、质检人员使用频率最高的通用长度测量工具，不管是普通车床、铣床加工后的工件外径、内径尺寸抽检，还是钣金件的台阶差、深度尺寸快速核验，甚至是装配环节里零部件的配合间隙初测，都能看到它的身影，相比千分尺它的测量范围更大，操作更便捷，不需要复杂的调零校准流程，

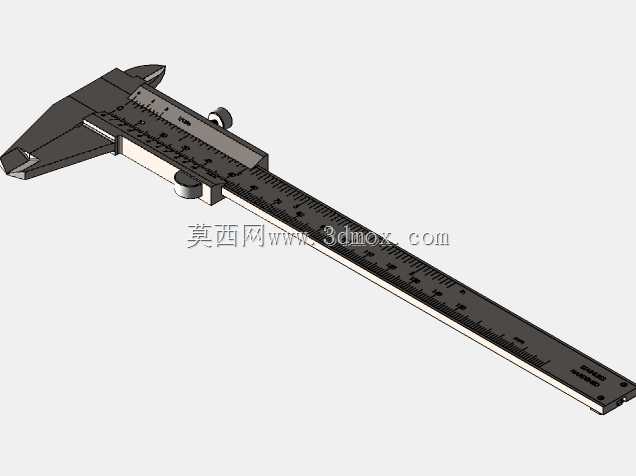

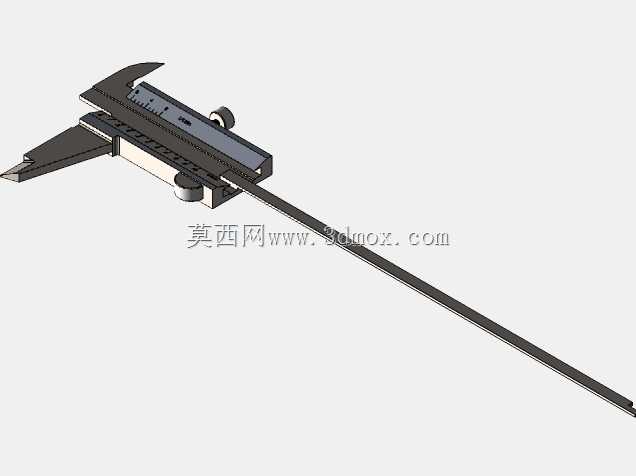

　　滑动尺框与主尺的配合面做了间隙配合的结构预留，模拟实际使用中尺框可以沿主尺顺畅滑动又不会出现明显晃动的装配状态，锁紧螺钉的螺纹结构、压紧块的斜面结构都做了完整建模，拧动螺钉时压紧块抵紧主尺侧面的锁紧动作逻辑完全还原实物结构。从外形尺寸与安装边界来看，这款卡尺的整体长度对应常规0-150mm测量量程的规格，闭合状态下总长约230mm，尺身宽度约16mm，厚度约6mm，外测量爪的最大张开距离对应150mm量程，内测量爪的伸出长度满足常规10mm以上孔径的测量需求，深度探杆的伸出长度与量程匹配，不会出现探杆长度不足无法测量全量程深度的结构问题；在做三维场景配套、工装设计参考时，需要预留尺框滑动的全行程空间，

　　也就是尺身尾部要留出至少80mm的滑动余量，避免尺框滑动到量程末端时与周边工装、设备结构发生干涉，量爪位置的操作空间需要预留至少40mm的手部操作间隙，方便测量时手持卡尺、调整工件位置。很多刚接触机械设计的人员在建模这类量具时，容易忽略尺框与主尺的配合间隙、量爪工作面的平面度要求，甚至会把内测量爪和外测量爪的结构做反，这款数模完全规避了这类结构错误，所有运动部件的约束关系都符合实际使用状态，既可以作为机械制图课程里量具结构认知的教学模型，也可以在做车间工位器具设计、量具存放架设计时直接调用，用来匹配存放槽的尺寸、卡位结构的位置，还能作为非标自动化检测设备里手动测量工位的配套模型，模拟工人操作卡尺测量工件的动作空间，

　　校验工位布局的合理性。另外，这款卡尺的不锈钢材质结构也在建模时做了对应体现，尺身的倒角、棱边的钝化处理都按照实物的加工要求做了还原，没有尖锐的直角结构，符合手动工具的安全设计要求，滑动尺框上的微调结构（如果是带微调的款式这里对应普通款的拇指推块）也做了结构还原，拇指推动推块时可以带动尺框缓慢移动，方便测量时精准对齐工件测量面，避免用力过大导致量爪挤压工件产生测量误差。在实际生产场景里，这类不锈钢卡尺因为材质防锈性能好，即使在车间有少量切削液、润滑油的环境下使用，也不容易出现锈蚀卡滞的问题，日常维护只需要定期擦拭干净、在滑动面涂抹少量轻质润滑油就能长期保持顺畅的滑动状态，相比碳钢材质的卡尺使用寿命更长，也是目前制造业车间里配置量最大的通用测量量具之一。
