带法兰安装基座的微型密封瓶塞结构

　　这款带方形安装法兰的微型瓶塞结构，常应用在实验室小型流体管路、精密点胶设备储料端、小型化工试验装置的瓶口密封工位，也可适配小型气动系统的储油腔、微量试剂存储容器的端口封堵需求，区别于普通无固定结构的软质瓶塞，它自带刚性安装基座，能在设备运行产生持续振动的工况下保持密封位置稳定，不会因管路压力波动、设备启停冲击出现松脱移位的问题。

　　从结构设计逻辑来看，底部的方形法兰是整个部件的安装基准，法兰上开设的三个通孔为安装固定位，安装时可通过螺栓穿过通孔将整个瓶塞组件固定在设备对应安装面板上，法兰的方形轮廓能在安装时提供防转定位，避免拧紧上部调节结构时整个基座跟转，安装孔的位置公差按IT7级精度控制，能适配多数小型实验设备、精密流体装置的面板安装孔位，法兰与上部锥形主体的衔接处做了圆角过渡处理，既减少应力集中，也能避免安装时锐边划伤操作人员或配套管路。

　　上部的锥形塞体是核心密封功能段，锥度设计参考了常用的锥面密封配合公差，塞体外部可根据实际密封需求套设硅胶、氟橡胶等不同材质的密封套，锥面结构能在塞体插入瓶口时随着插入深度增加逐步胀紧密封套，实现不同内径公差瓶口的自适应密封，相比圆柱面密封结构，锥面结构对瓶口的尺寸公差容忍度更高，不需要严格匹配瓶口内径就能实现可靠密封，塞体侧面开设的紧定螺钉孔，用于在密封位置调整到位后锁紧上部的调节螺杆，避免设备运行过程中螺杆受振动出现回松，导致密封压力下降出现泄漏。

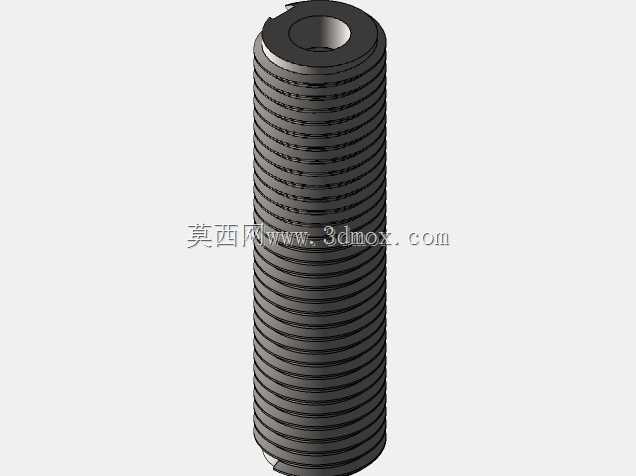

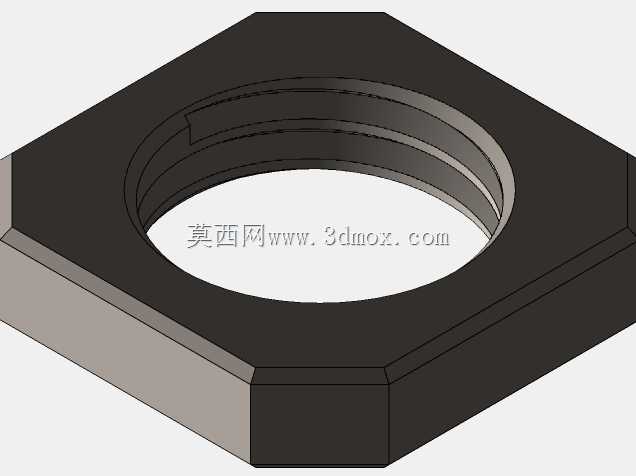

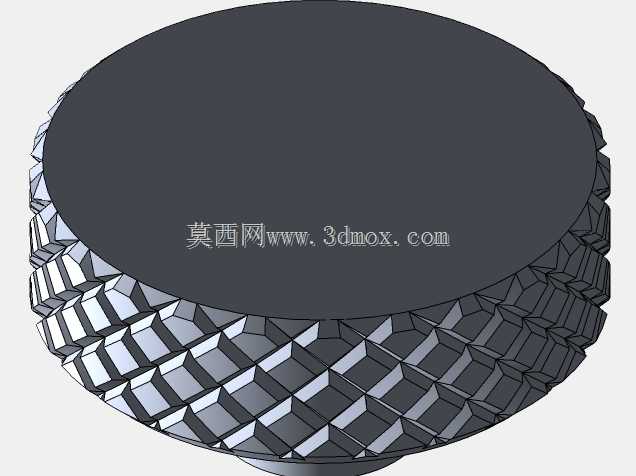

　　顶部的滚花旋钮是手动调节部件，旋钮表面的网纹滚花结构能增加手动旋转时的摩擦力，不需要借助扳手等工具就能徒手完成密封压力的调节，旋钮下方的外螺纹段与塞体上部的内螺纹配合，旋转旋钮时就能带动塞体内部的顶杆上下移动，顶杆下移时会撑开塞体下部的密封段，进一步提升密封面的贴合压力，适配带一定内压的容器密封需求，旋钮与螺纹段之间设置的六角锁紧螺母，能在旋钮调节到合适位置后锁紧，固定旋钮的调节位置，避免误触导致密封状态改变。

　　在实际选型应用时，需要先确认待密封瓶口的内径范围，这款塞体的锥面结构可适配一定区间内的瓶口尺寸，安装时要保证法兰安装面与瓶口端面的平行度误差不超过0.1mm，避免塞体倾斜导致密封面受力不均出现局部泄漏，若应用在有腐蚀性介质的工况下，可将塞体材质更换为316不锈钢或PTFE材质，适配不同的介质兼容需求，若用于常压的试剂瓶密封，可不安装侧面紧定螺钉与锁紧螺母，简化安装调节流程。

　　整个结构的零件拆分逻辑清晰，法兰基座、锥形塞体、调节螺杆、滚花旋钮、锁紧螺母、紧定螺钉均为可拆分零件，维护时可单独更换磨损的密封套或损坏的小零件，不需要整体更换整个组件，能降低长期使用的维护成本，各零件的配合面均做了倒角处理，装配时不会出现卡滞，普通操作人员不需要专门培训就能完成装配与调节工作。
