派通GraphGear500自动绘图笔精细结构

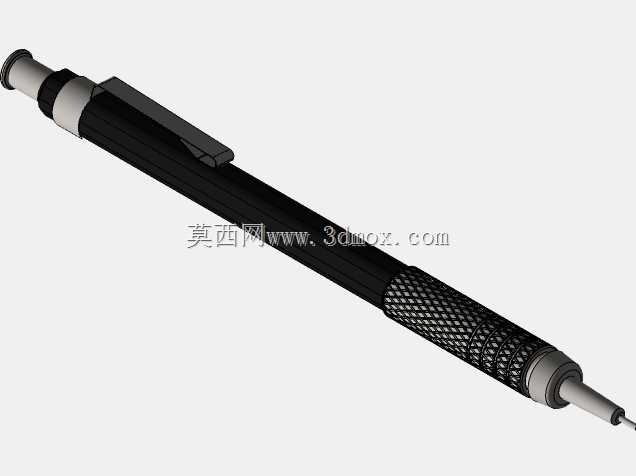

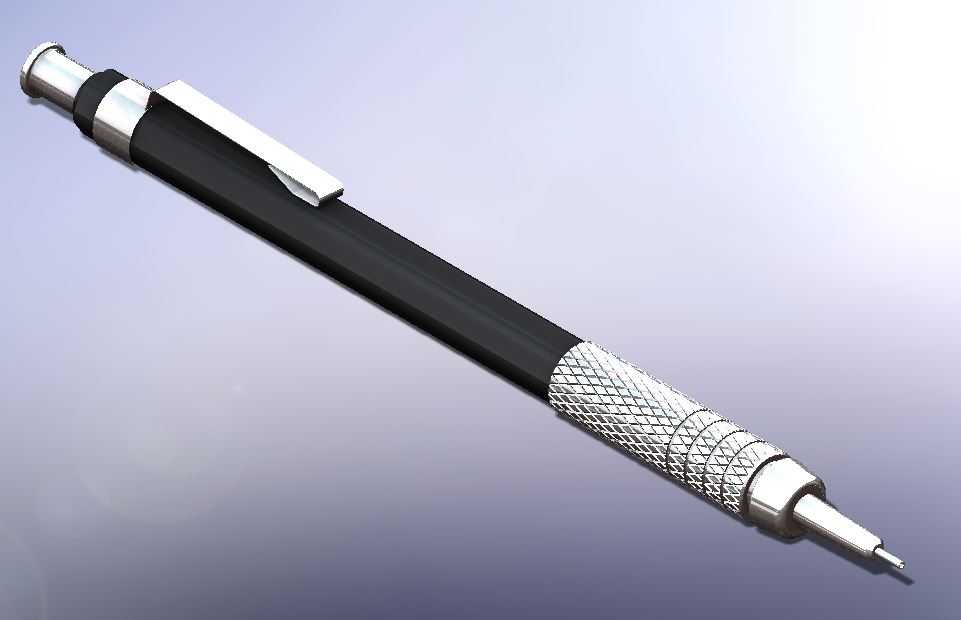

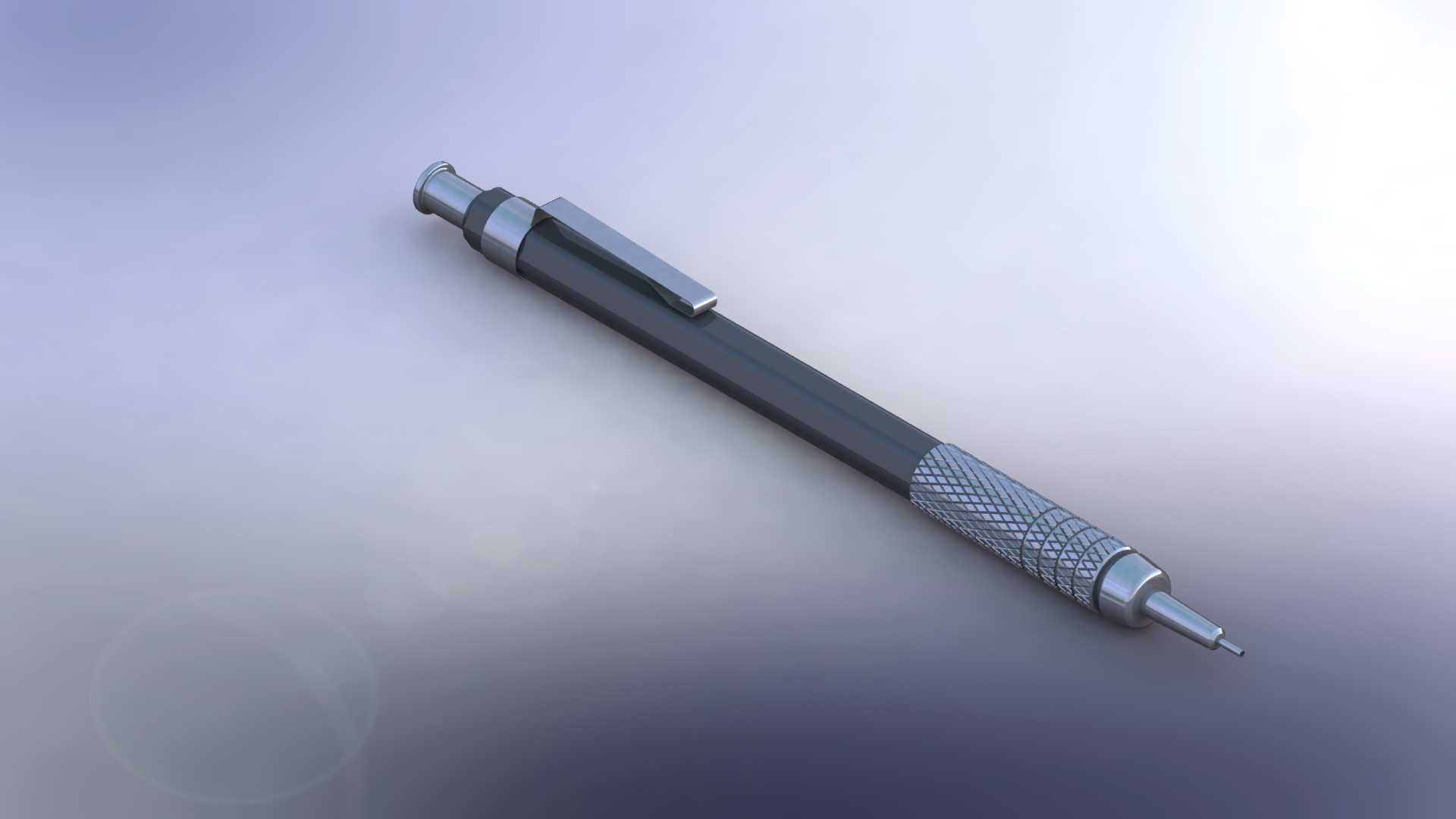

　　这款自动绘图笔的三维结构还原，完全围绕工程制图、手绘草稿、精密标注等一线绘图场景的实际使用需求搭建，没有多余的装饰性结构，每一处造型都对应实际使用中的功能诉求。从日常使用场景来看，这类绘图笔主要服务于机械设计手绘草图、建筑制图底稿绘制、学生工程绘图作业、工业设计手绘线稿等场景，相比普通书写自动铅笔，它对握持稳定性、出芯精度、笔身配重平衡的要求要高得多，毕竟绘图时经常需要连续数小时保持握笔姿势，长时间绘制细实线、虚线、标注引线时，笔身的细微晃动都会影响线条精度。

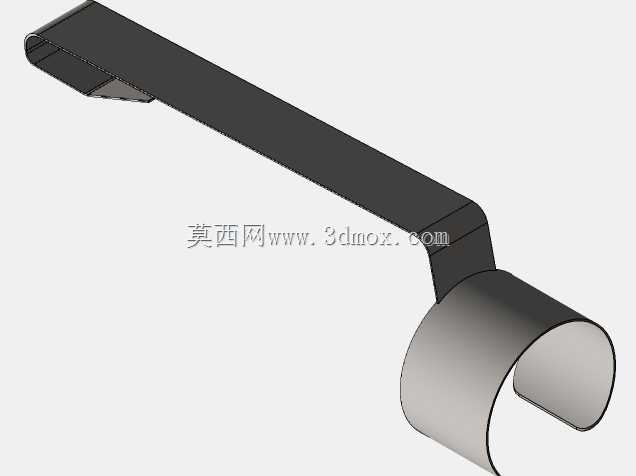

　　从结构设计思路来看，笔身采用分段式金属与工程塑料组合结构，笔夹采用一体化冲压金属件，弧度贴合常规笔记本、绘图板的边缘厚度，夹持后不会轻易滑脱，笔夹与笔身上段的连接采用嵌入式卡扣结构，没有外露的粘接或螺丝痕迹，避免长期使用后夹片松动脱落。笔身上段的按动出芯结构做了阻尼优化，按动行程控制在3mm左右，按压力度均匀，不会出现按动过松导致误出芯、或是按动过硬影响连续操作的问题，按动头的端面做了微弧处理，手指按压时不会有硌手的触感。

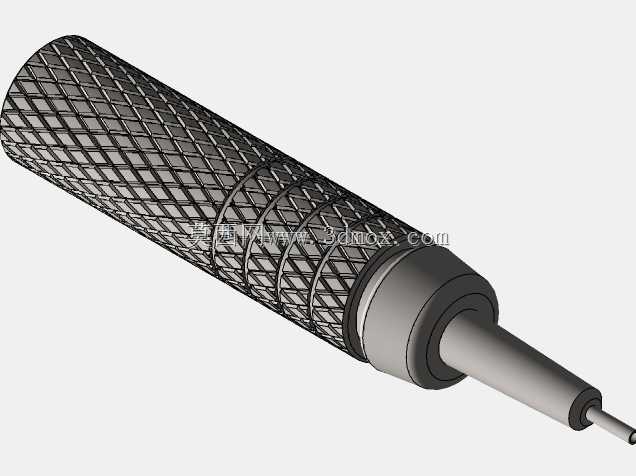

　　握持区域的滚花纹理是这款产品的核心设计点之一，滚花采用交叉网纹结构，纹理深度控制在0.2mm左右，既能够保证手部出汗时也有足够的摩擦力，不会出现握笔打滑的情况，又不会因为纹理过深硌压指腹，适合长时间握持使用。握持段与笔身主体的衔接做了阶梯过渡，刚好对应握笔时食指与拇指的停靠位置，能够自然引导使用者形成正确的握笔姿势，避免握笔位置过于靠近笔尖导致视线遮挡。笔尖部分采用可伸缩金属护芯管结构，护芯管伸出长度为4mm，刚好能够避开尺规绘图时尺子的厚度，保证铅芯能够紧贴尺边画出顺直线条，收回护芯管后笔尖完全收进笔身内部，放在笔袋、工具盒中不会戳坏其他物品，也避免护芯管受碰撞变形。

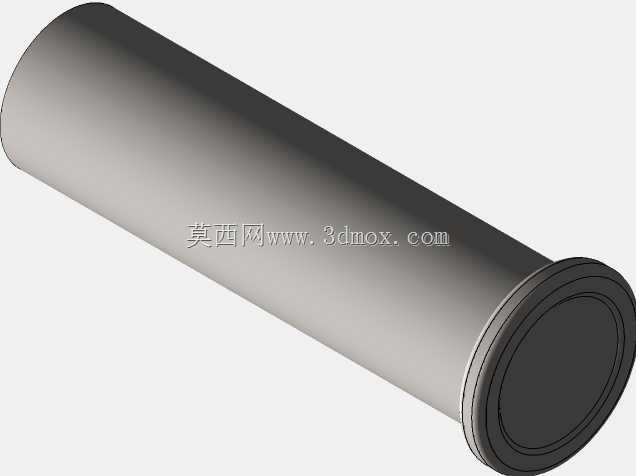

　　笔身内部的储芯管采用透明工程塑料材质，能够直观看到内部剩余铅芯的数量，避免绘图中途铅芯耗尽打断工作节奏，储芯管内径适配0.5mm标准绘图铅芯，一次可容纳12根左右铅芯，满足连续一周左右的日常绘图使用需求。笔身的配重做了居中优化，整笔重心落在握持段上方10mm左右的位置，握笔时不会出现头重脚轻或是尾部坠手的问题，长时间悬空绘制线条时手腕不容易产生疲劳。笔身的整体直径控制在9mm左右，符合大多数成年人的握持尺寸，笔身总长度控制在145mm左右，无论是放在衬衫口袋还是绘图工具包中都不会占用过多空间，笔尾的金属按动头做了倒角处理，放在口袋中不会勾刮布料纤维。

　　从结构装配的角度来看，整笔采用模块化拆分设计，笔嘴、握持段、笔身主体、按动结构都可以单独拆分，出现铅芯卡滞等小问题时可以自行拆解清理，不需要额外的专用工具，日常维护十分方便。所有部件的配合公差控制在0.05mm以内，装配后笔身没有晃动感，各个活动部件的动作顺滑无卡顿，金属部件的表面做了哑光氧化处理，长期使用不会留下明显的指纹和汗渍腐蚀痕迹，塑料部件的表面做了细磨砂处理，和金属部件的视觉质感保持统一，没有廉价的塑料光泽感。在实际绘图使用中，这款笔的出芯精度能够稳定保持铅芯与护芯管的同轴度，绘制0.3mm宽度的细实线时不会出现铅芯偏摆导致的线条粗细不均问题，完全满足机械制图国标中对图线绘制的精度要求，不管是配合丁字尺、三角板绘制工程图，还是徒手绘制设计草图，都能保持稳定的使用体验。
