瓦力主题卡通装饰3D打印结构件

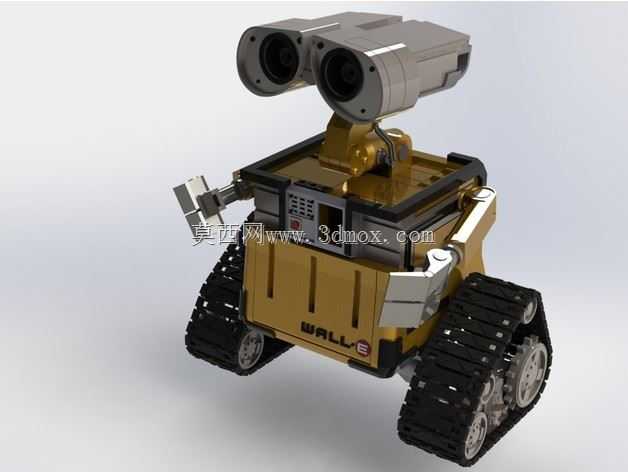

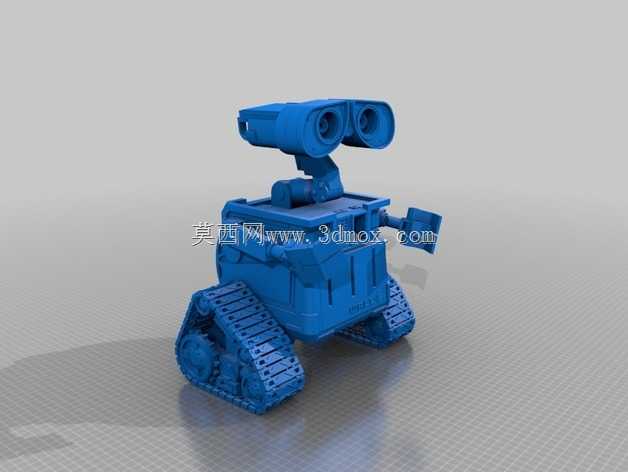

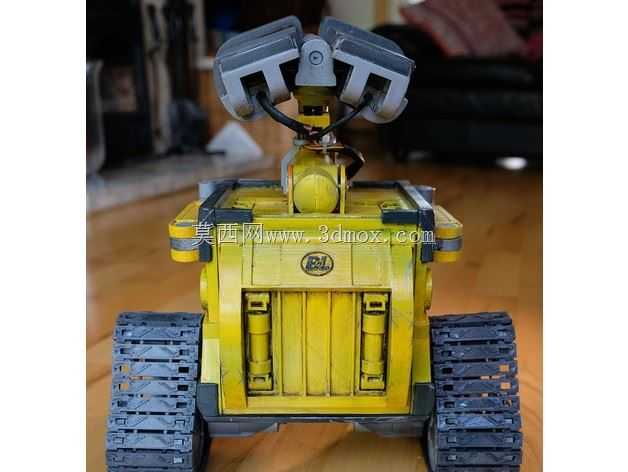

　　这款结构件的设计初衷是适配桌面级FDM3D打印设备的成型特性，整体采用无支撑或少支撑的结构逻辑，避免打印过程中出现大面积悬空结构导致的翘边、塌落问题，降低后期打磨修整的工作量。从实际应用场景来看，该部件属于瓦力主题拼装模型的躯干主体段，可作为桌面创意装饰摆件，也可用于创客教育场景下的3D打印拼装教学案例，帮助初学者理解分体式拼装模型的公差配合逻辑。

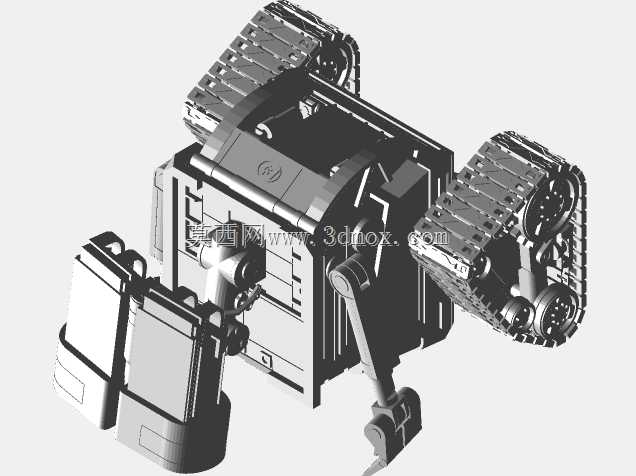

　　从功能特性上看，该部件预留了与瓦力模型头部、行走机构、侧置机械臂的对接卡槽，卡槽的配合公差控制在0.2mm区间，既保证打印完成后各部件可以顺利插接，又不会出现配合过松导致的结构松脱问题。筒体内部做了中空减重设计，在保证外壁结构强度的前提下，减少打印耗材的使用量，同时预留了走线空腔，若后续需要加装微型LED灯光模块、小型驱动电机做动态版本改造，可直接在空腔内布设线路与元器件，无需额外对结构进行破坏性修改。

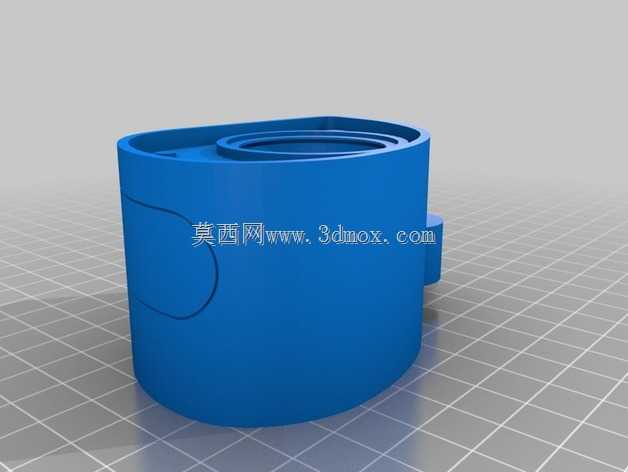

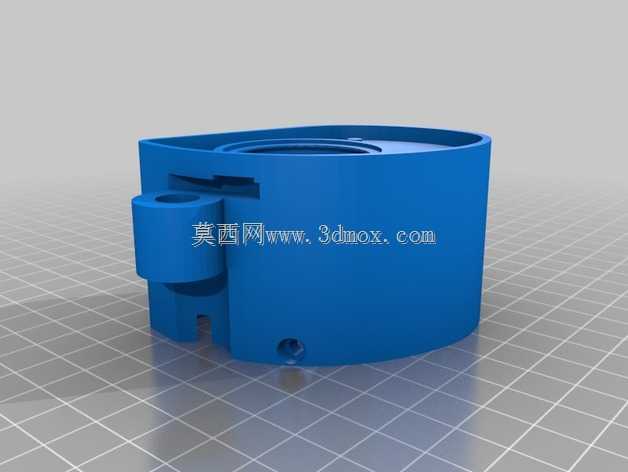

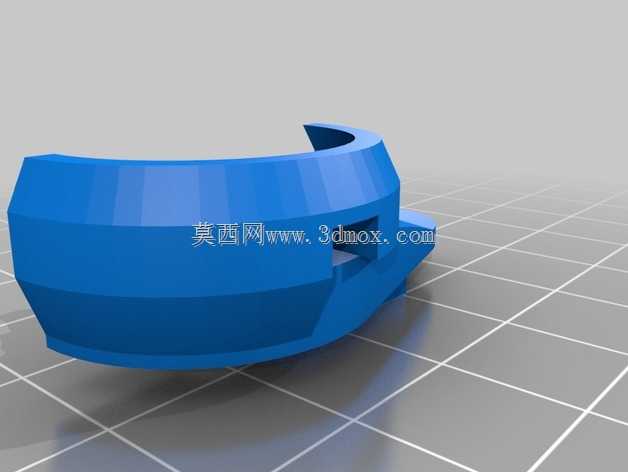

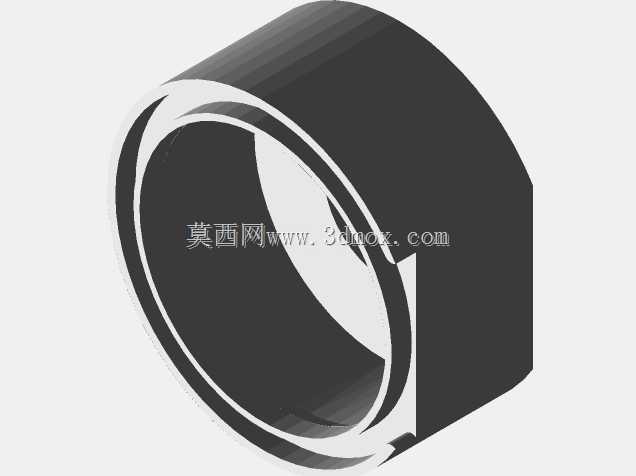

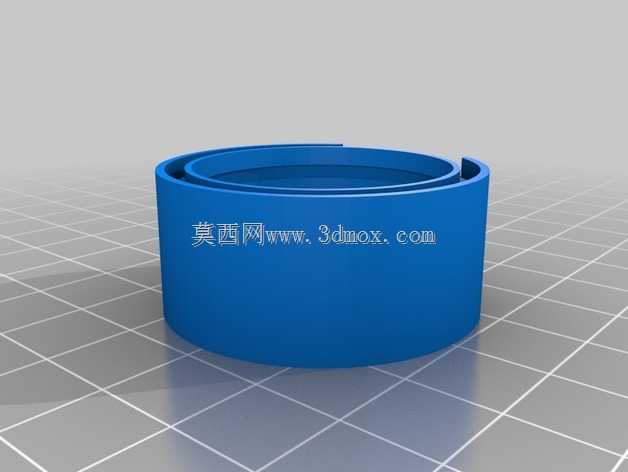

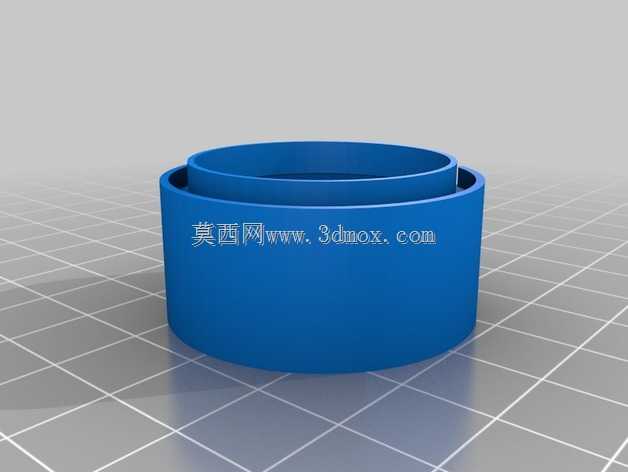

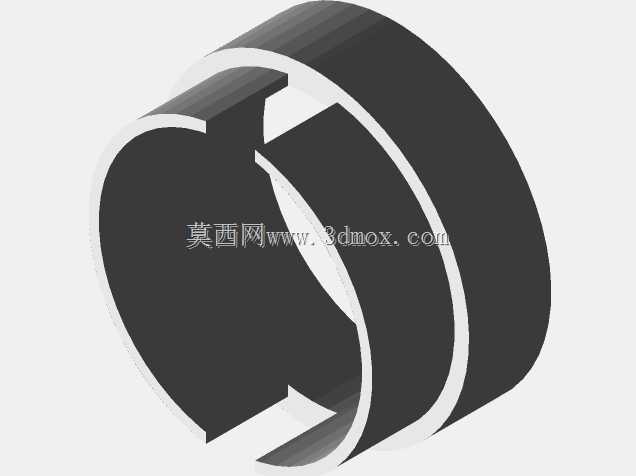

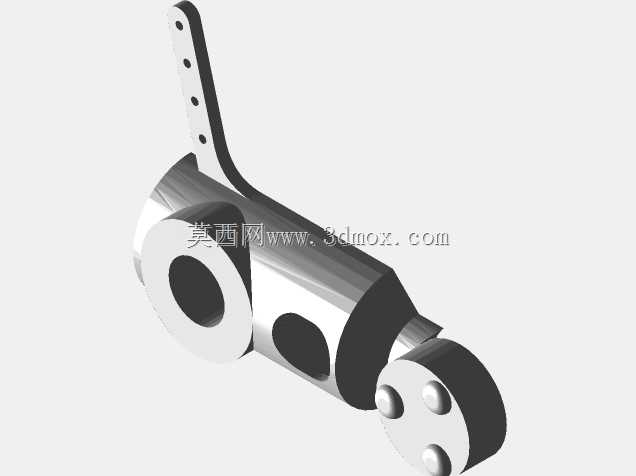

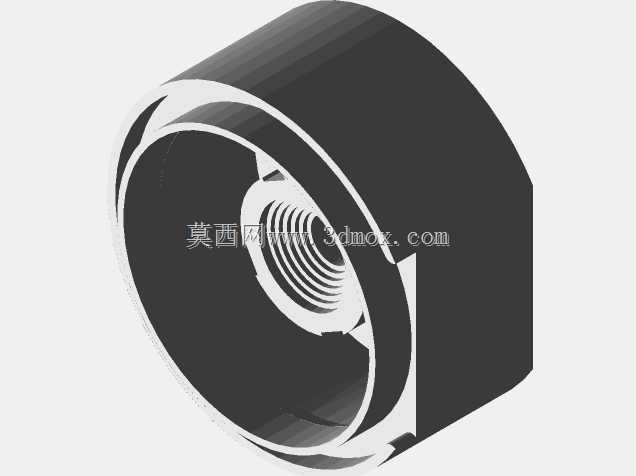

　　设计思路上，整体外轮廓还原了瓦力躯干的圆润工业质感，外壁的曲面过渡采用G2连续曲率处理，避免打印后出现明显的层纹台阶感，侧置的小凸台是机械臂的安装基座，凸台中心做了定位孔设计，与机械臂的转轴段形成间隙配合，可实现机械臂的小角度转动调整。筒体顶部的环形嵌套结构是与头部组件的对接位，环形槽的深度经过反复调整，既保证头部安装后不会出现轴向窜动，又能预留足够的转动间隙，实现头部的左右转动调整，满足不同展示姿态的需求。

　　外形尺寸与安装边界方面，该部件的最大外轮廓直径适配主流220*220mm成型尺寸的桌面3D打印机，无需对模型进行切片拆分即可一次性打印完成，筒体底部做了1.2mm厚度的平底结构，打印时可直接附着在热床平台上，无需额外添加裙边或 raft 支撑就能保证首层附着牢固。外壁的装饰线条采用0.8mm深度的浅凹槽设计，打印过程中无需换色即可通过层纹自然呈现线条轮廓，若需要做分色处理，也可在凹槽内进行补色操作，凹槽的边界做了0.3mm的圆角过渡，避免补色时颜料溢出边界影响外观效果。

　　从结构强度角度考虑，筒体的壁厚设置为2.4mm，对应常规0.4mm喷嘴打印时的6层壁厚，既保证日常摆放、把玩时不会因为轻微磕碰出现开裂，又不会因为壁厚过大导致打印时间过长、耗材浪费。内壁做了均匀的加强筋布局，加强筋厚度1.2mm，沿筒体轴向均匀分布，抵消打印冷却过程中因为收缩导致的筒体变形，保证打印完成后筒体的圆度误差控制在0.15mm以内，与上下对接部件的配合精度不受变形影响。

　　实际打印验证过程中，采用PLA耗材打印时，热床温度设置为60摄氏度、喷嘴温度200摄氏度，打印速度控制在60mm/s即可获得良好的表面质量，筒体侧面的大曲面不会因为打印速度过快出现振纹。若采用PETG耗材打印，可适当将喷嘴温度提升至230摄氏度，配合适当的零件冷却风扇转速，即可避免曲面位置出现拉丝问题。该部件作为拼装模型的核心主体段，所有对接接口的尺寸都与同系列的其他部件做了适配校验，不存在装配干涉问题，拼装完成后整体结构稳定，可长期作为桌面陈设使用。
