打印机卡鲁塞尔输送检测工位结构设计

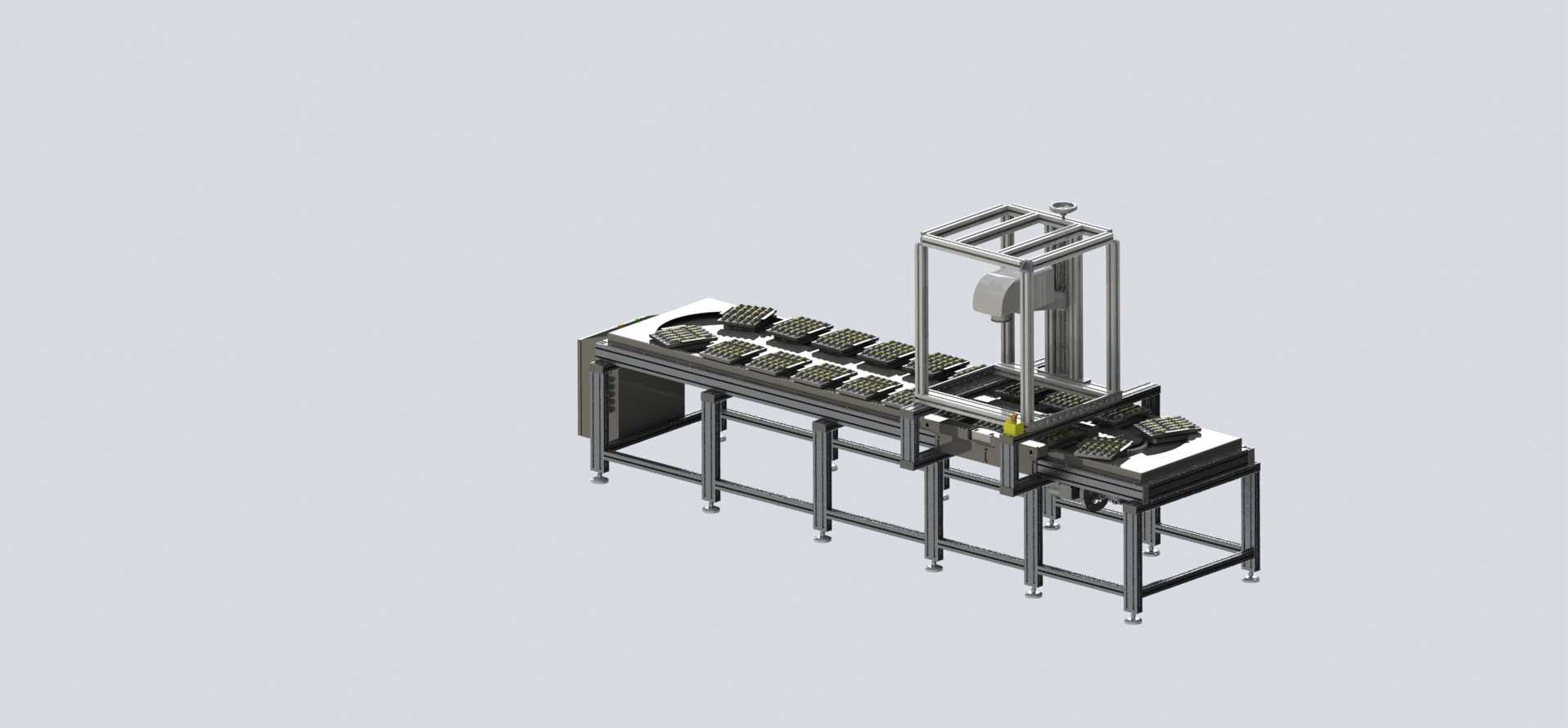

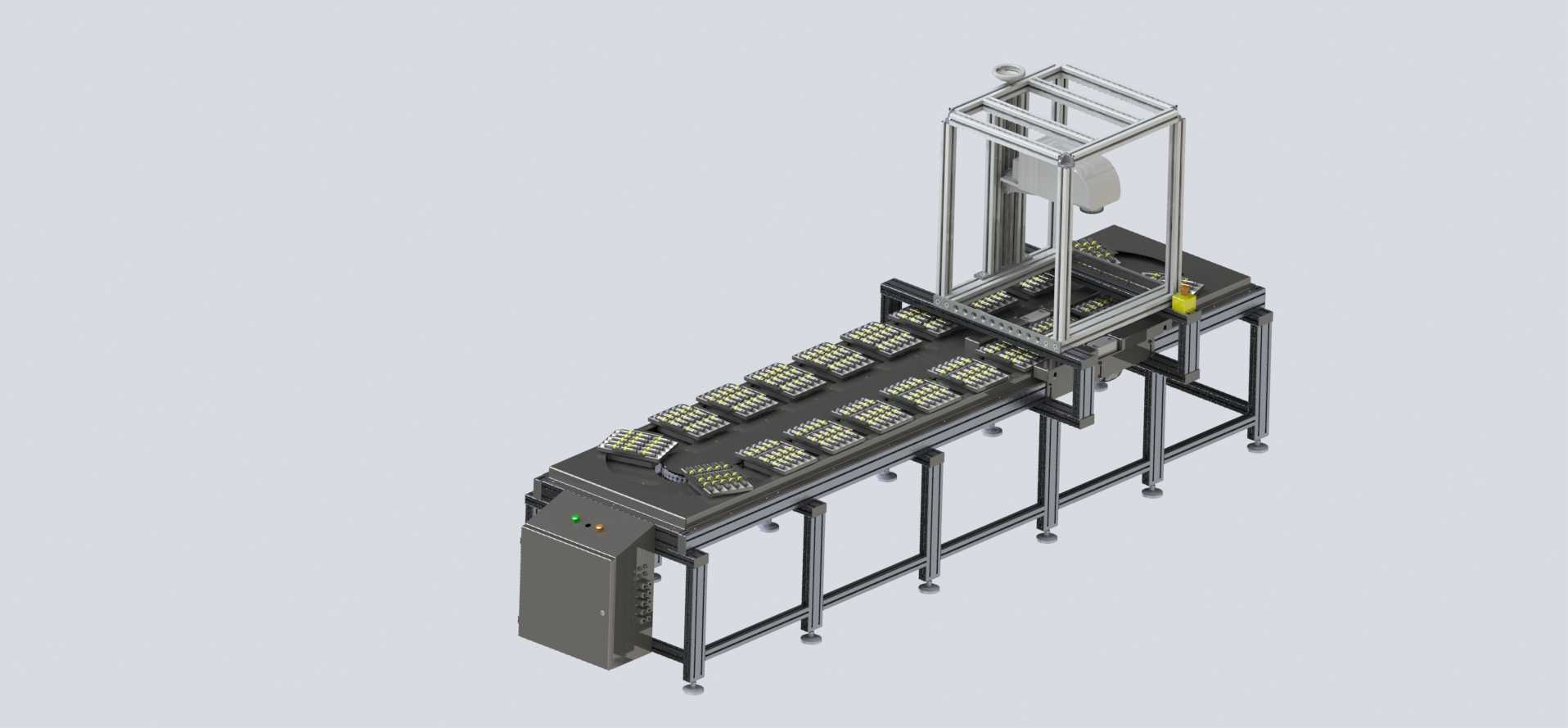

　　这套卡鲁塞尔结构的工位设备，主要面向打印机核心组件的在线检测与工序流转场景，在打印机整机组装生产线的中段工序部署，承接上游组装完成的待检模组，完成多维度性能校验后输送至下游包装或终检工位，适配中小批量打印机生产车间的柔性化作业需求，可兼容同系列不同型号打印机组件的流转检测，无需大幅调整工装位置即可完成换型作业。设备主体采用分段式铝型材搭建机架结构，底部配置可调式支撑脚杯，可根据车间地面平整度调整整机水平度，单段机架的型材拼接处采用内置角件连接，避免外置连接件突出剐蹭操作人员衣物或工件，机架整体高度适配人工站立操作的人机工程学要求，操作面离地高度控制在850mm左右，上方检测模组的安装架采用龙门式跨接结构，横跨在输送线体正上方，

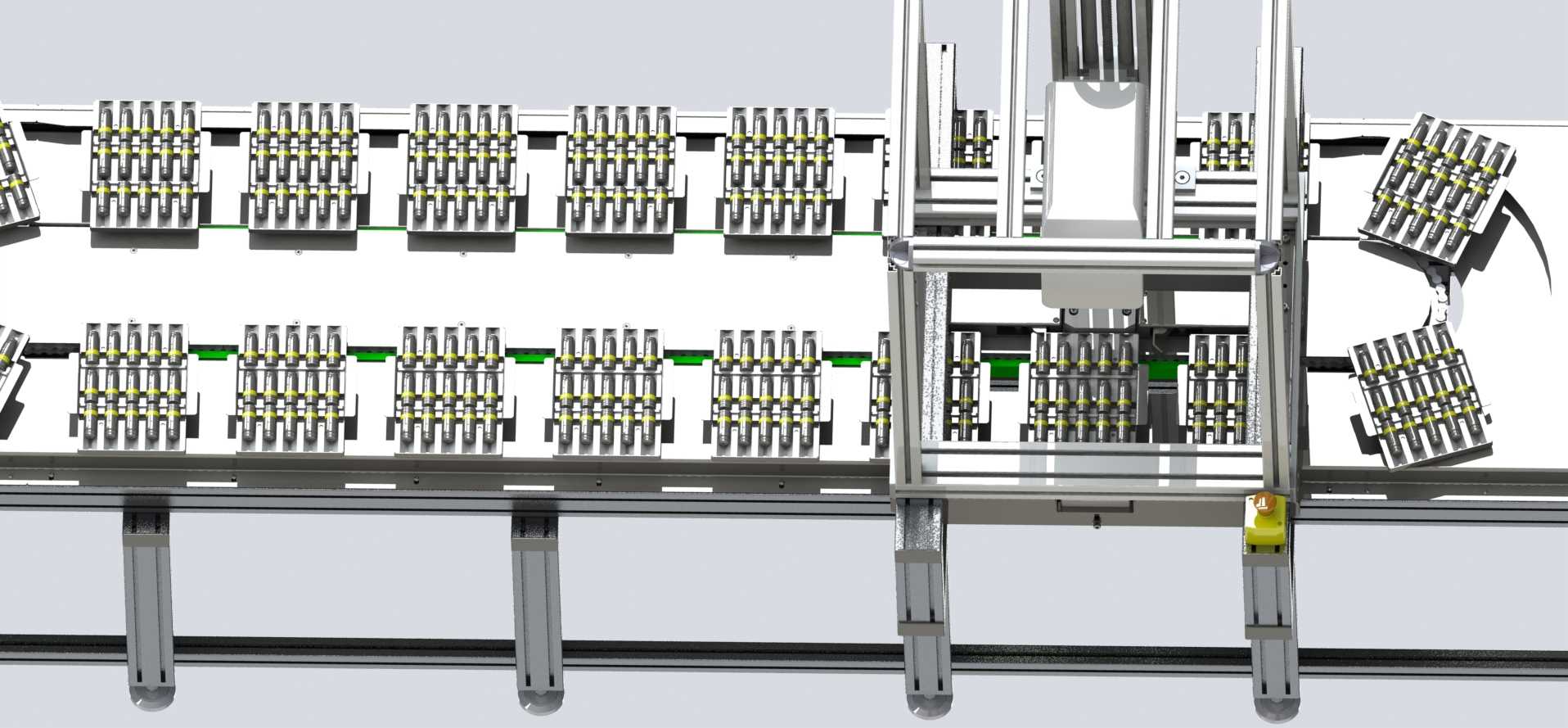

　　安装架预留多组传感器安装孔位与走线槽，可根据检测需求加装视觉检测模块、触点测试模块或者条码扫描组件，无需重新打孔加工即可完成功能扩展。线体部分采用同步带输送结构，带面均匀分布定制化工装托盘，每个托盘设置定位销与柔性夹紧块，可精准固定打印机待检组件，避免输送过程中工件移位影响检测精度，托盘间距根据单工位检测节拍设置，确保每个检测工位停留时，工件正好处于检测模组的正下方作业范围。线体的驱动端配置减速电机与传动链轮，张紧端设置可调节的张紧机构，可根据同步带的使用磨损情况调整张紧力度，避免长时间运行后出现打滑、跳齿问题。线体两侧设置导向条，采用超高分子量聚乙烯材质，既可以对托盘运行起到导向作用，也能减少托盘与线体侧边的摩擦阻力，

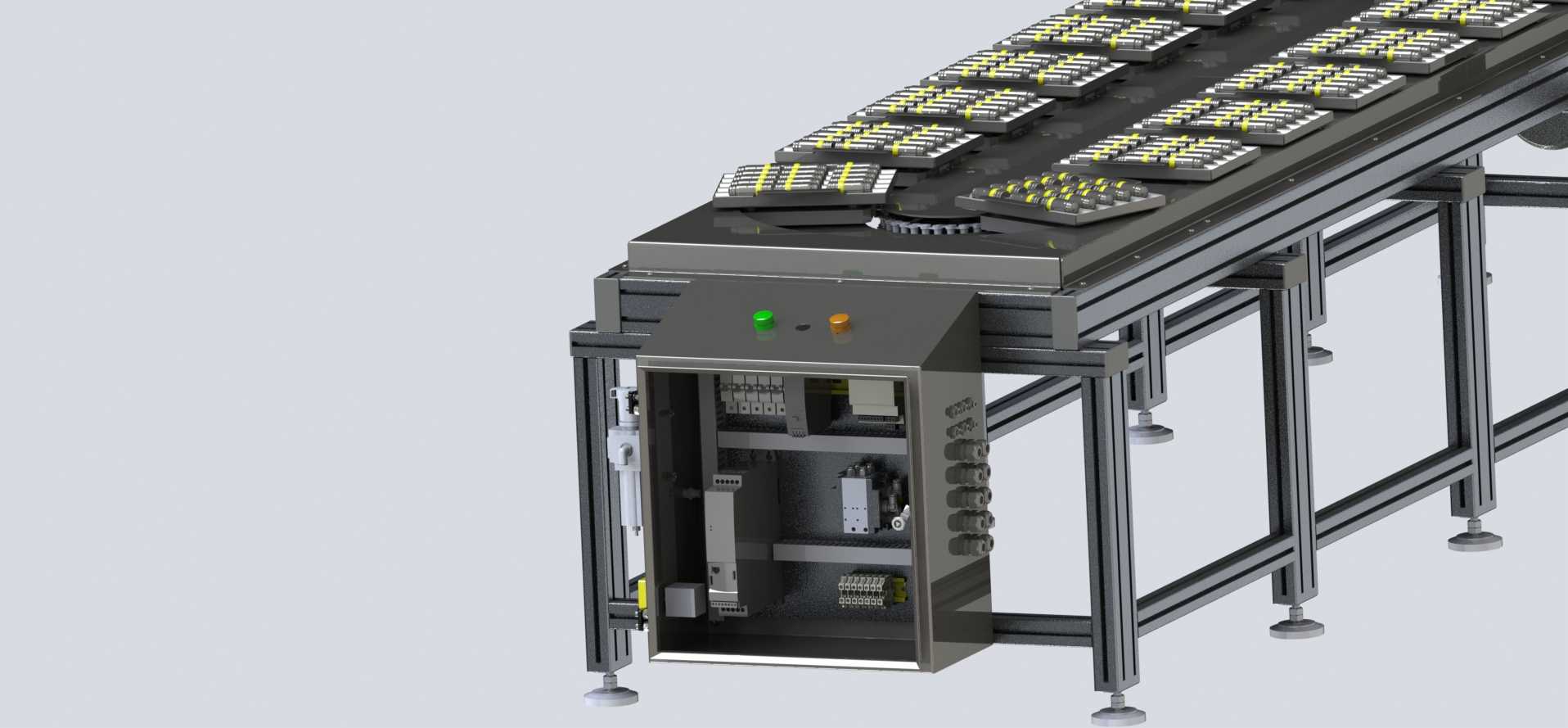

　　降低运行噪音与部件磨损。设备的电控箱体集成安装在输送线的进料端侧方，箱体面板设置启动、停止、急停按钮与运行状态指示灯，箱体内部预留PLC安装位与接线端子排，可直接对接车间的生产管理系统，实现检测数据的实时上传与工位节拍的联动控制。在安装边界方面，设备整体长度可根据车间的工位布置需求进行分段拼接，标准段长度为1200mm，线体宽度适配打印机组件的最大外形尺寸，单侧预留300mm的维护空间，上方龙门架的最高点离地高度不超过2200mm，适配大部分标准工业厂房的层高要求，设备进料端与出料端可直接对接上游组装线与下游输送线，对接处设置过渡导板，避免工件流转时出现卡滞。从设计思路上，这套结构优先考虑了工位的扩展性与维护便捷性，

　　所有易损部件均采用快拆式安装结构，同步带、托盘、导向条等部件无需专用工具即可完成更换，减少设备停机维护时间；机架的型材选型经过承重校核，可承受单工位最大15kg的工件负载与检测模组的下压作用力，运行过程中无明显晃动，确保检测精度稳定。在实际生产场景中，这套设备可替代传统的人工搬运检测模式，待检工件随托盘自动流转到各个检测工位，检测完成后自动判定合格与不合格品，不合格品可在出料端的剔除工位自动分流，大幅减少人工搬运的工作量，同时避免人工搬运过程中对工件造成的磕碰损伤，线体运行速度可根据生产节拍在0.1m/s到0.5m/s之间无级调节，适配不同生产节奏的需求。
