立式可调铝型材承载支架结构设计

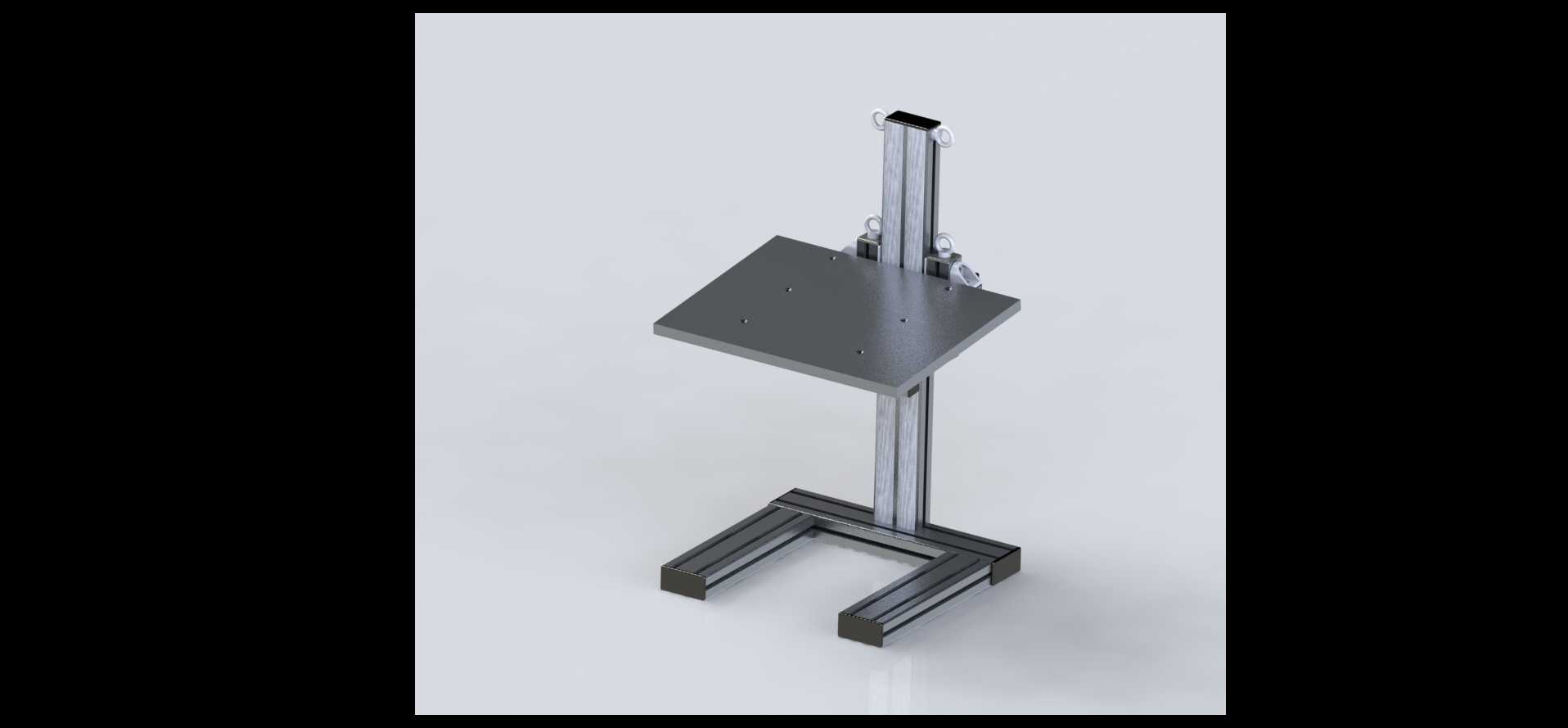

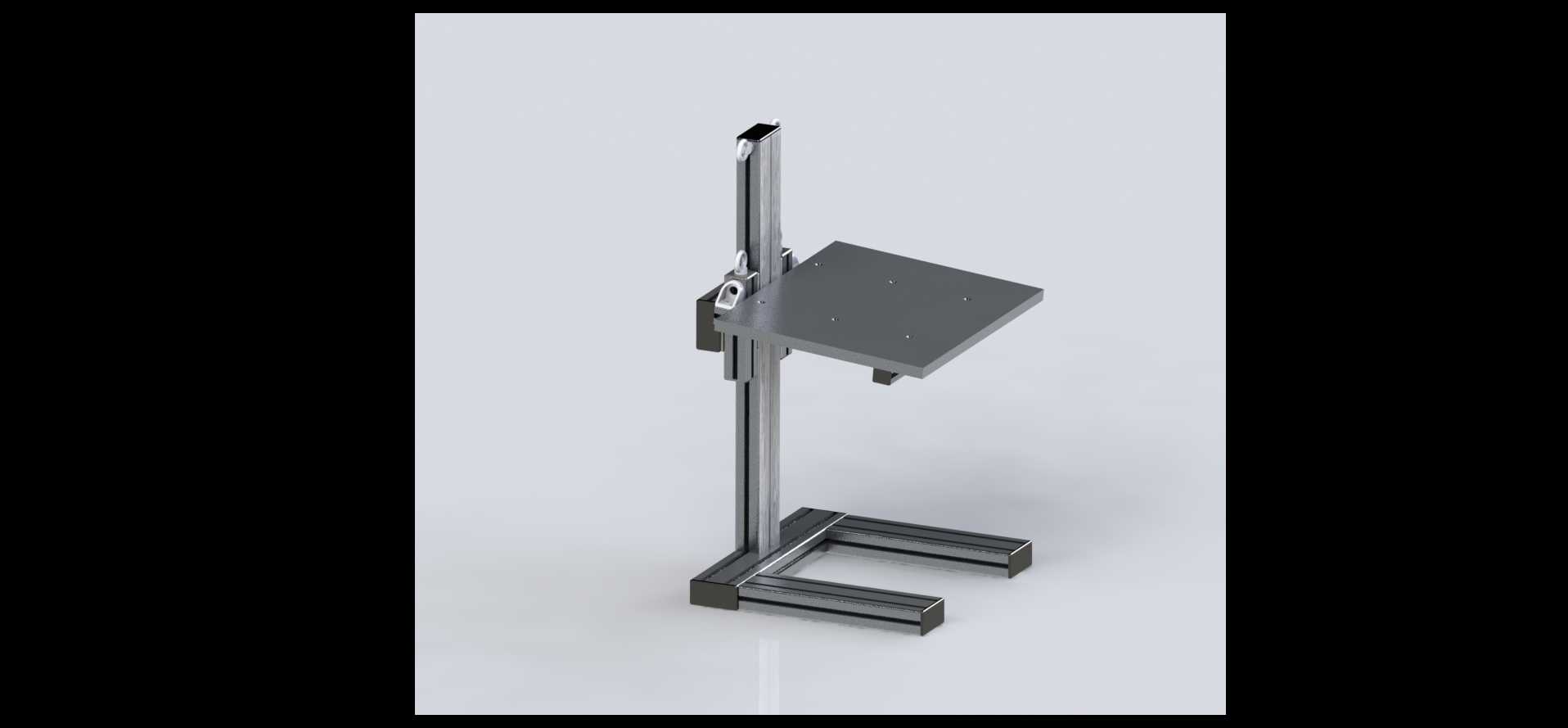

　　这套铝制立式可调支架，主要面向实验室检测工位、小型工业传感器标定场景、电子元器件外观检测工位的承载需求设计，整体采用工业铝型材作为主体框架材料，兼顾轻量化与结构刚性，适配多数需要竖向调节作业高度的轻型承载场景。从实际使用场景来看，这类支架常搭配视觉检测相机、激光位移传感器、小型待测工件载台使用，底部采用双平行铝型材支脚结构，支脚沿横向延伸形成稳定的支撑面，无需额外打膨胀螺栓固定在地面，可直接放置在防静电工作台、大理石检测平台上使用，支脚底部可加装防滑橡胶垫，避免作业过程中支架出现滑移，同时不会刮伤放置平台的表面。竖向支撑部分采用单根重型工业铝型材作为主立柱，型材槽道内置滑块螺母，用于安装承载台的滑动锁紧组件，承载台为方形平板结构，

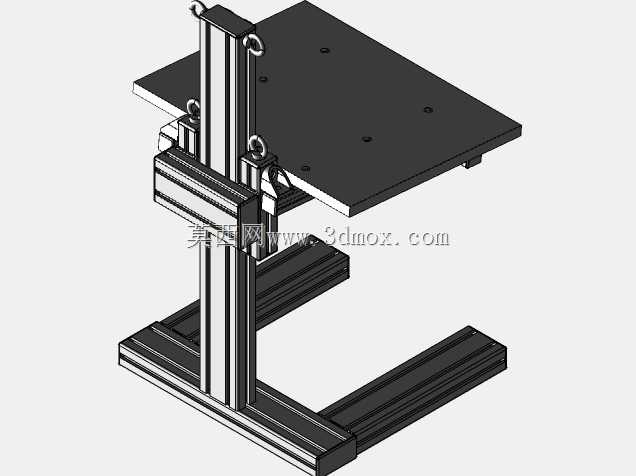

　　平板上预留多组标准安装孔位，孔位间距按照通用工业安装孔距设计，可直接固定小型检测工装、待测工件夹具、传感器安装座，不需要额外在台面上打孔加工，降低现场改造的工作量。滑动锁紧组件采用快拆式锁紧把手设计，松开把手后可沿立柱槽道任意调整承载台的竖向高度，调整范围覆盖立柱的有效行程，调整到位后扳动锁紧把手即可完成固定，锁紧力可通过把手上的调节螺母调整，避免承载重物后出现下滑移位，相比螺栓固定式的高度调节结构，这种快拆结构的调节效率更高，适合需要频繁调整作业高度的多批次小批量检测场景。设计过程中重点考量了铝型材的受力变形量，主立柱选用的型材截面壁厚满足额定承载下的挠度要求，在承载台放置5kg以内的工件或检测设备时，立柱的侧向变形量控制在0.

　　1mm以内，满足视觉检测、传感器标定这类对位置精度要求较高的作业需求。底部双支脚的间距经过配重核算，当承载台调整到最高位置、放置额定负载时，支架的重心投影始终落在两支脚形成的支撑面范围内，不会出现倾覆风险，不需要额外加装配重块。承载台的平板边缘做了倒角处理，避免操作人员调整高度时被锐边划伤，滑动组件与铝型材槽道的接触位置加装了耐磨尼龙衬垫，长期反复调整高度也不会刮伤铝型材的阳极氧化表面，同时减少滑动过程中的卡顿感。安装边界方面，支架整体占地尺寸适配常规宽度的工业工作台，放置后不会占用过多台面空间，竖向最高高度适配多数操作人员坐姿作业的视线高度，不需要站立操作即可完成工件装夹与检测作业。整套结构没有复杂的定制机加工零件，

　　所有连接件均为工业铝型材通用标准件，后期维护更换配件成本低，若需要拓展功能，还可直接在立柱槽道上加装辅助安装板，用于固定光源、走线槽、操作按钮等附属配件，适配不同的作业需求。在实际产线应用中，这类支架也可作为小型工装的承载基座，用于电子组装工位的物料承托、小型点胶设备的高度调节支架，相比钢制焊接支架，铝型材结构的重量更轻，单人即可完成搬运与位置调整，阳极氧化表面的耐腐蚀性更好，在洁净车间、实验室这类对环境整洁度要求较高的场景中使用，不会出现掉漆、锈蚀的问题。
