工业设备双层铝型材防护机架结构

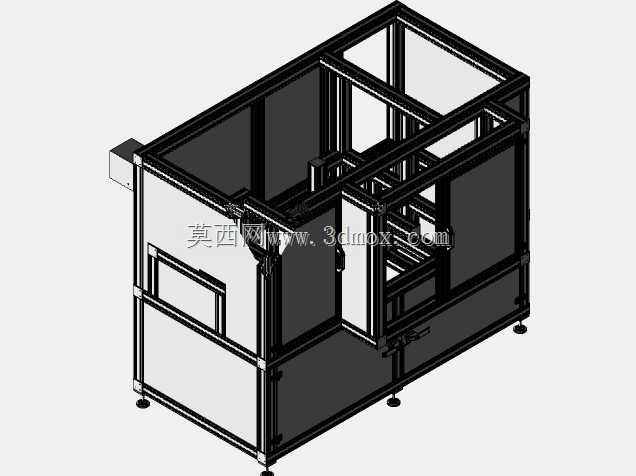

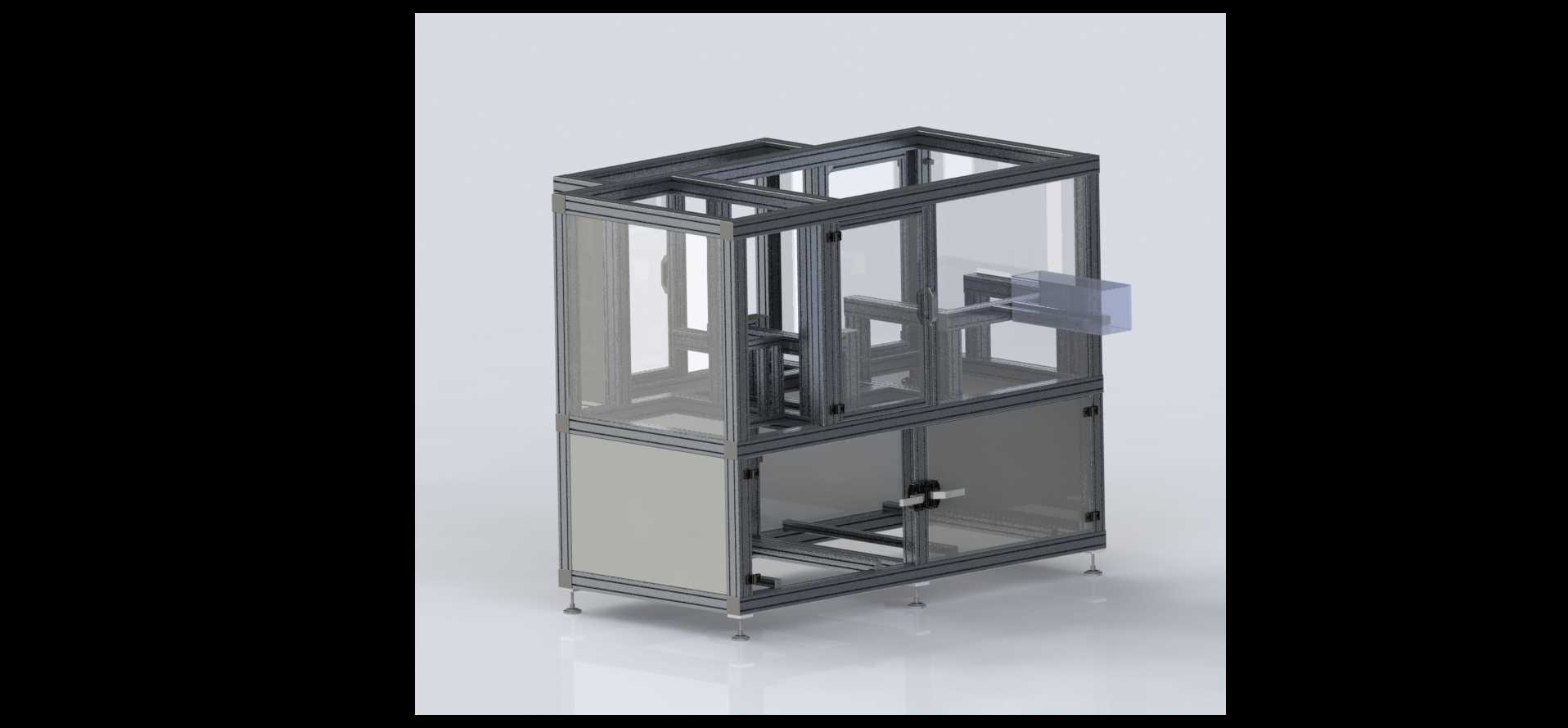

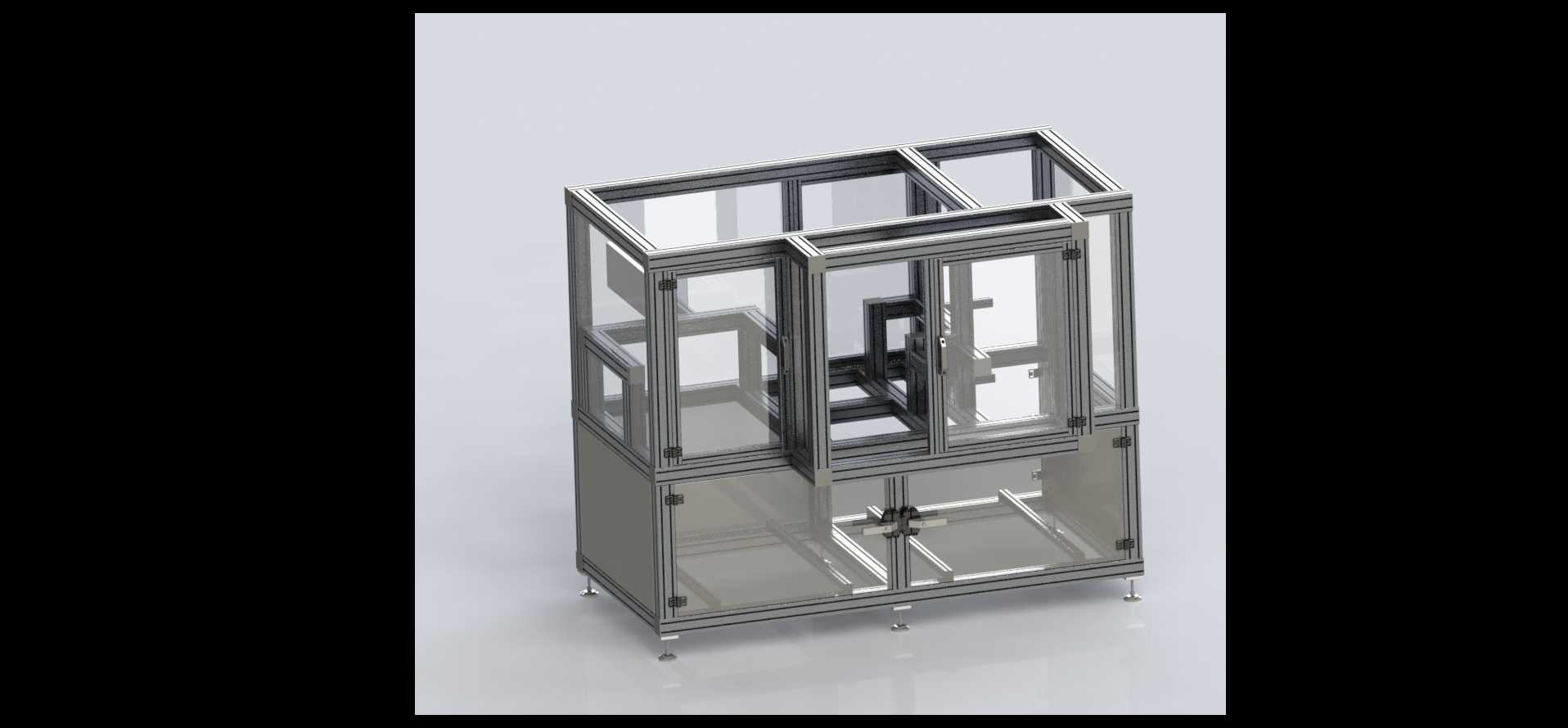

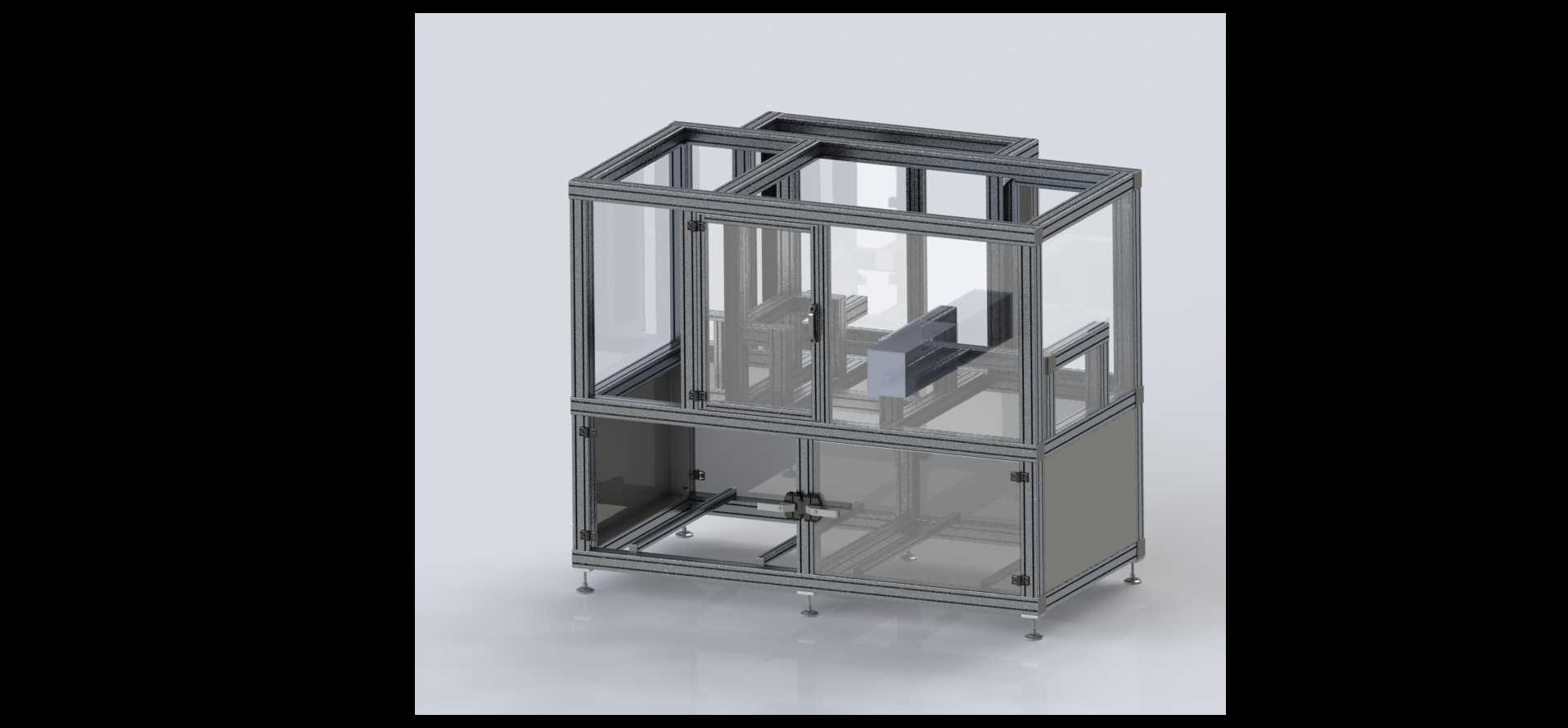

　　下层舱体为电气与辅件安装区，可容纳PLC控制模块、电磁阀组、电源适配器、气源处理三联件等配套部件，底部预留了走线与走管的过孔，强弱电线路可通过型材内置的槽道分层布设，避免线路杂乱引发的信号干扰，也方便后期维护时的线路梳理。框架的主承力结构采用标准工业铝型材拼接，型材选型时充分考虑了上层负载的承重需求，主立柱选用大截面规格的欧标铝型材，横向连接型材根据受力位置匹配对应壁厚，所有连接位置采用高强度角件与内置螺栓锁紧，相比焊接钢结构机架，不需要做表面喷漆防锈处理，组装完成后无焊接应力变形问题，后期如果需要调整内部安装空间，只需要拆解对应位置的连接件就能重新拼接，改造成本远低于焊接机架。框架底部配置了可调式支撑脚杯，这套铝型材框架结构，是面向工业生产现场各类检测、装配类单机设备开发的承载防护一体化机架，在3C电子零部件检测、小型精密组件装配、实验室测试工位等场景中应用广泛，既可以作为独立单机的外防护与承载基体，也可嵌入整线生产单元作为工位段的独立防护模块。从实际使用角度出发，框架整体采用双层分舱设计，上层舱体为设备核心作业区，预留了足够的内部安装空间，可容纳视觉检测组件、移栽执行机构、工件定位工装等核心功能部件，四周采用透明亚克力或钢化玻璃作为围板，既能够隔绝作业过程中产生的粉尘、碎屑飞溅，避免人员误触运动部件引发安全风险，又可以让现场运维人员直观观察内部设备运行状态，不用频繁拆卸护板就能排查卡料、机构错位等常见故障。

　　可根据现场地面的平整度调节整体高度，保证机架水平度，避免内部运动机构因为机架倾斜出现运行卡顿、定位精度偏差的问题，脚杯的承重规格匹配整机架满负载时的总重量，预留了足够的安全系数，即使长时间满负载运行也不会出现支撑下沉的问题。在设计过程中，首先根据内部拟安装的功能部件最大外轮廓尺寸，反向推导框架的内部净空尺寸，上层作业区的高度预留了机构上下运动的行程余量，宽度方向预留了工件上下料的开口空间，前后侧的围板采用可开合的门体结构，门体配置了磁吸式门锁，日常维护时可以直接打开门体操作，不需要完全拆除围板。型材拼接时严格控制相邻型材的连接垂直度，所有连接面的贴合间隙控制在0.1mm以内，避免框架组装完成后出现整体扭曲，

　　导致后续围板安装出现缝隙不均、门体开关卡滞的问题。上层与下层之间的分隔板采用中密度板材搭配铝型材承托梁，可承受下层电气元件安装时的重量，同时分隔板上预留了过线孔、过气孔，方便上层机构的线缆、气管连接到下层的控制与气源部件。框架的外形尺寸充分考虑了现场安装的边界条件，整体宽度控制在常规车间通道可通行的范围内，方便设备进场转运，深度尺寸匹配标准工业工位的排布要求，可直接对接生产线的进出料输送机构，不需要额外做转接适配。围板的安装采用嵌入式设计，将板材嵌入型材的预置槽道内，通过密封胶条压紧，既可以提升整体的密封性能，减少设备运行时的噪音向外传递，也能避免生产现场的切削液、灰尘进入机架内部污染电气元件。门体与框架的连接位置采用隐藏式合页，

　　安装后合页不突出框架外表面，避免人员通行时发生磕碰，同时合页的承重规格匹配门体重量，长时间开关不会出现门体下垂错位的问题。在细节设计上，框架侧面预留了控制按钮、触摸屏的安装位，可根据实际需求安装启停按钮、状态指示灯、人机交互触摸屏，不需要额外在型材上做二次打孔加工，利用型材的槽道就能实现配件的固定安装。框架顶部预留了吊环安装孔，方便设备整体吊装转运，吊装位置的型材内部加装了加强块，避免吊装时型材受力变形。这套结构的设计核心是兼顾承载强度、防护性能与后期改造便利性，相比传统的方管焊接机架，铝型材框架的组装周期更短，不需要做表面处理，组装完成后即可投入使用，而且整体重量更轻，对车间地面的承重要求更低，适合在多层厂房、实验室等地面承重有限的场景使用。在实际选型应用时，可根据内部搭载设备的重量、运动机构的振动幅度，灵活调整主型材的截面规格与壁厚，如果搭载的是高速运动的振动类机构，可在型材连接位置加装减震垫片，减少振动向地面传递，也能避免框架因为长期振动出现连接件松动的问题。
