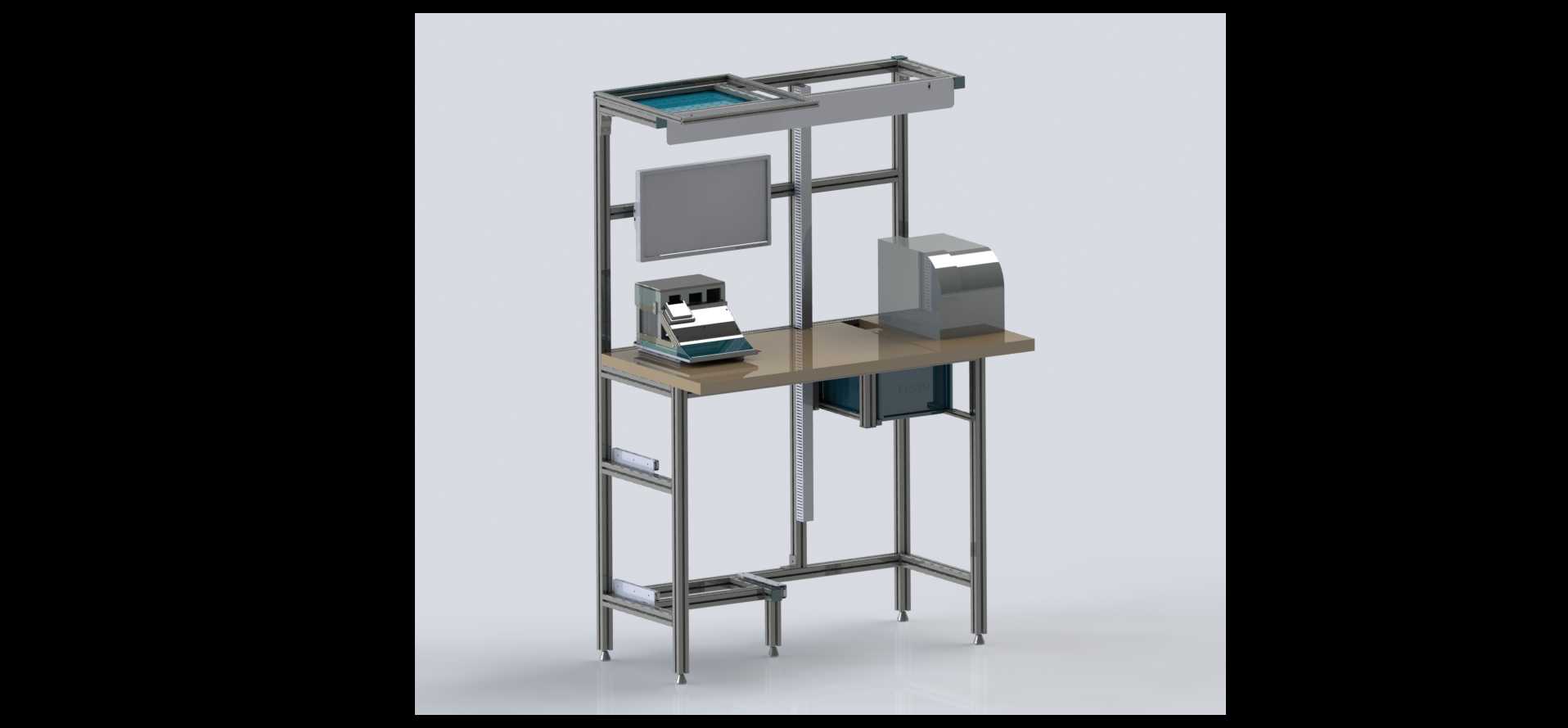

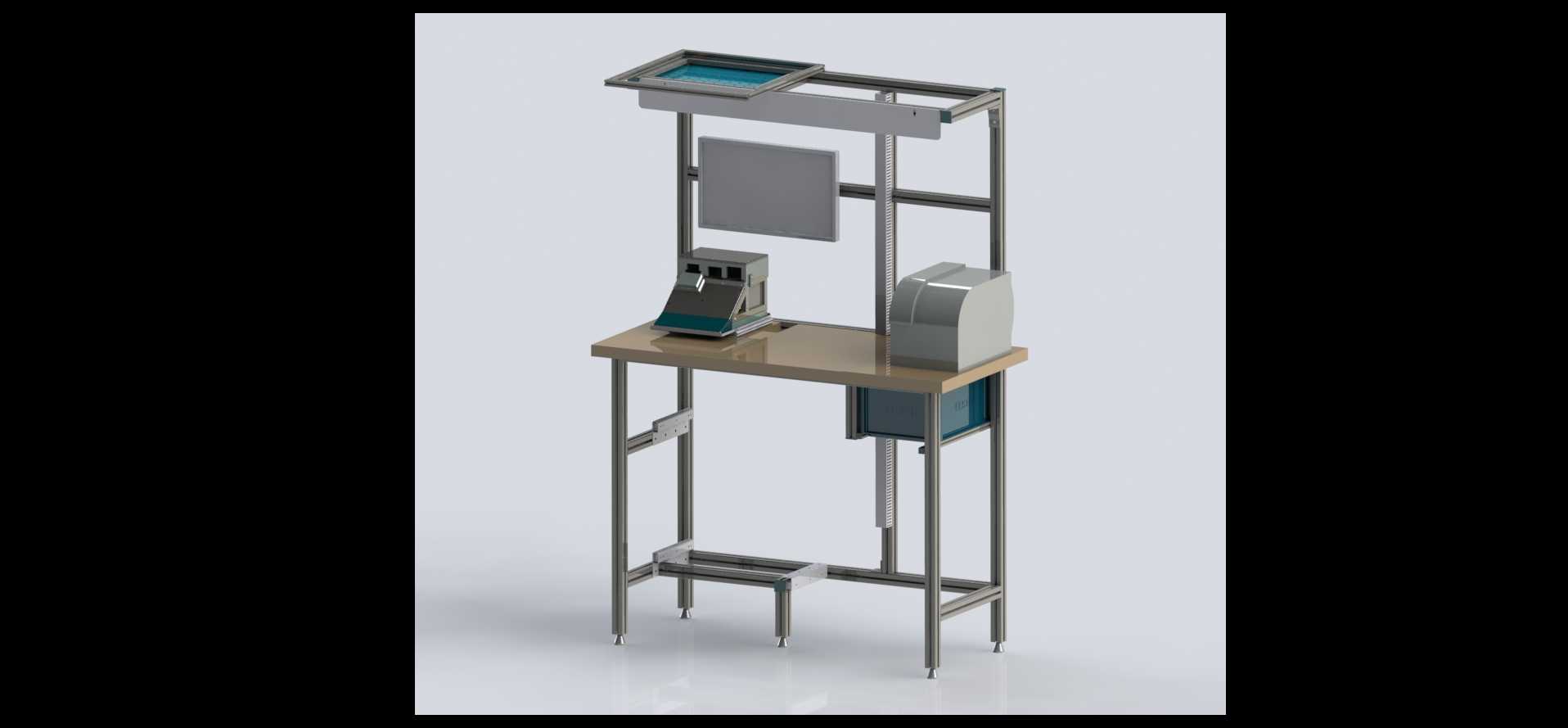

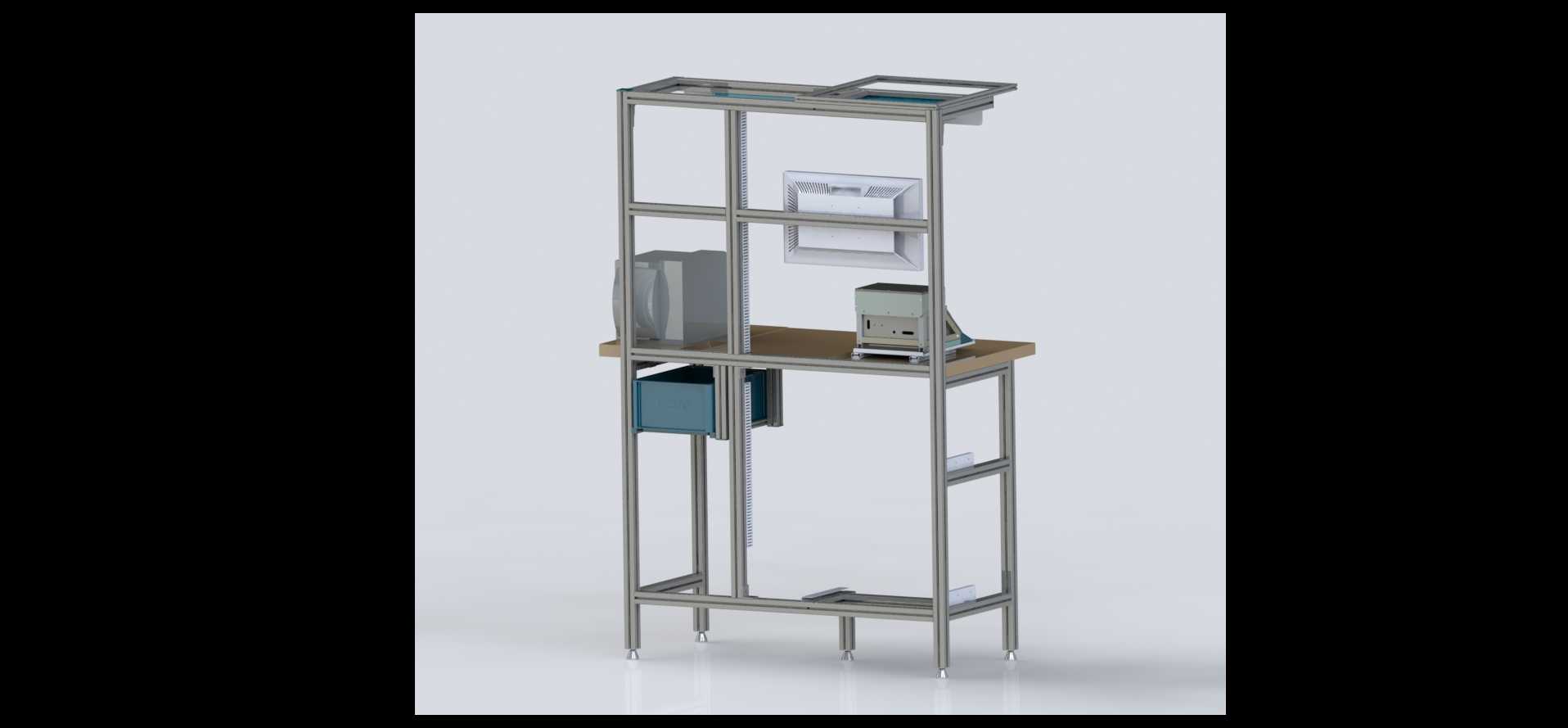

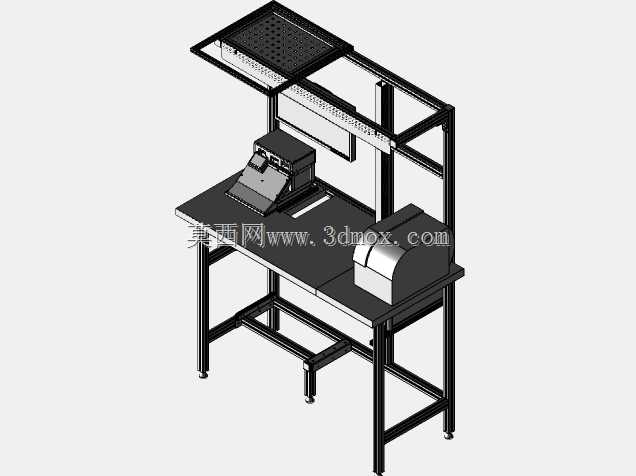

工业检测工位铝型材作业操作台架

　　长时间作业时不会因为台面过高抬臂疲劳，也不会因为台面过低弯腰造成腰椎负荷。台面下方预留了400mm高度的空置层，既可以放置待检工件周转箱，也能挂载小型工具挂板、防静电接地端子排，台架底部配置了可调脚杯，调节范围在0-30mm之间，即使车间地面存在3mm以内的平整度误差，也能通过调整四个脚杯的高度保证台面处于水平状态，避免台面上放置的精密检测仪器因为台面倾斜出现测量偏差。台架上层的悬臂支架采用两根横向铝型材作为承载梁，顶部安装的是嵌入式LED作业灯，灯板采用漫反射柔光面罩，照射范围刚好覆盖整个操作台面区域，不会在工件表面形成强反光点，影响操作人员对工件表面划痕、压伤这类外观缺陷的判断。灯架下方预留了显示屏安装挂位，这套铝型材搭建的工位架，核心面向电子元器件外观检测、小型零部件尺寸核验这类轻载精密作业场景，在消费电子组装车间、传感器校准工段、小型机电配件抽检工位都能直接适配落地。整体框架采用工业常用的40系列欧标铝型材拼接，所有连接节点均采用内置角码搭配T型螺栓锁紧，没有外露焊接点位，后期调整层板高度、增减挂载配件时不需要整体拆解框架，只需要松脱对应位置的T型螺栓就能挪动型材位置，适配不同尺寸的待加工工件、检测设备的摆放需求。台架的操作台面采用高密度防静电刨花板基材，表面贴覆灰色防静电耐火层，台面边缘做了2mm厚的PVC封边处理，台面距离地面的操作高度设置为850mm，刚好匹配成年操作人员站立作业的肘部高度，

　　挂位采用VESA标准75/100mm通用孔距设计，可以直接挂载15-22寸的工业触控显示屏，用来显示检测作业指导书、实时测量数据、生产报工界面，显示屏的安装支架带俯仰角度调节功能，操作人员可以根据自己的视线高度调整屏幕倾角，避免长时间仰头看屏幕造成颈椎疲劳。台面右侧预留了小型设备安装位，可以放置标签打印机、扫码枪底座、小型扭力起子座这类常用作业辅具，位置刚好在操作人员右手可及的300mm作业半径内，拿取工具时不需要大幅侧身，减少无效动作浪费。台架的竖向型材上每隔100mm就预留了T型槽安装位，可以根据实际作业需求加装物料滑槽、防静电手腕带接口、气管快速接头、电源插座面板这类附属配件，不需要额外在型材上钻孔破坏结构强度。

　　整个台架的整体占地面积控制在1200mm*700mm的范围内，不会占用过多车间通道面积，多台同类型台架并排布置时，相邻台架的侧面可以通过连接板拼接成整线作业工位，适配流水线旁的离线检测、返修作业需求。框架的所有铝型材端面都安装了尼龙端盖，避免型材端面的锐边划伤操作人员，所有连接螺栓的头部都完全嵌入型材的T型槽内，没有外露的突出结构，避免操作人员走动时被突出的螺栓头勾挂工作服。台架的下层还设置了横向加强筋，采用20系列铝型材拼接成格栅结构，既可以放置较重的工具盒、检测设备主机，也能提升整个框架的抗扭刚度，避免操作人员在台面上按压工件时整个台架出现晃动。在实际使用场景中，这类铝型材台架相比传统的焊接钢制工作台，

　　重量仅为同尺寸钢制台架的三分之一，搬迁移位时只需要4个操作人员就能整体抬动，不需要动用叉车等辅助设备，而且铝型材表面的阳极氧化层耐油污、耐酒精擦拭，日常清洁维护时只需要用中性清洁剂擦拭就能去除表面的污渍，不会像喷漆钢制台面那样出现掉漆、锈蚀的问题。针对有防静电需求的作业场景，整个台架的所有型材连接位置都可以通过加装跨接导线实现整体等电位连接，台面的防静电层通过1MΩ的限流电阻连接到车间接地母排，能有效泄放操作人员、工件表面携带的静电，避免静电击穿敏感电子元器件。台架顶部的灯架还预留了烟感、工位状态指示灯的安装位，后期接入车间智能管理系统时，可以直接在预留位置加装对应的传感器，不需要对框架结构做二次改造。
