多层置物检测铝型材工作台架结构

　　这套铝制架体结构，是面向车间人工检测、小件装配工位设计的立式操作支撑结构，在电子元器件外观检测、小型传感器装配校验、实验室试样预处理这类需要分层放置工具与待检件的场景中适配性极强。不同于常规重型焊接工作台，这套结构采用薄壁铝型材做框架主体，整体自重控制在较低区间，搬迁、工位调整时不需要动用重型吊装设备，两名现场运维人员即可完成移位与重新固定，适合多品种小批量生产的柔性车间布局需求。

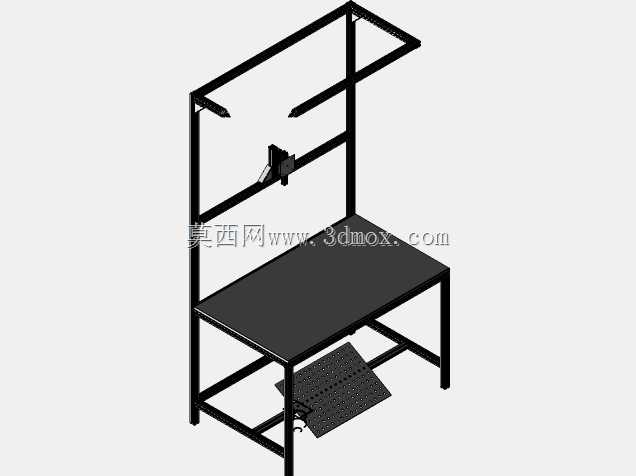

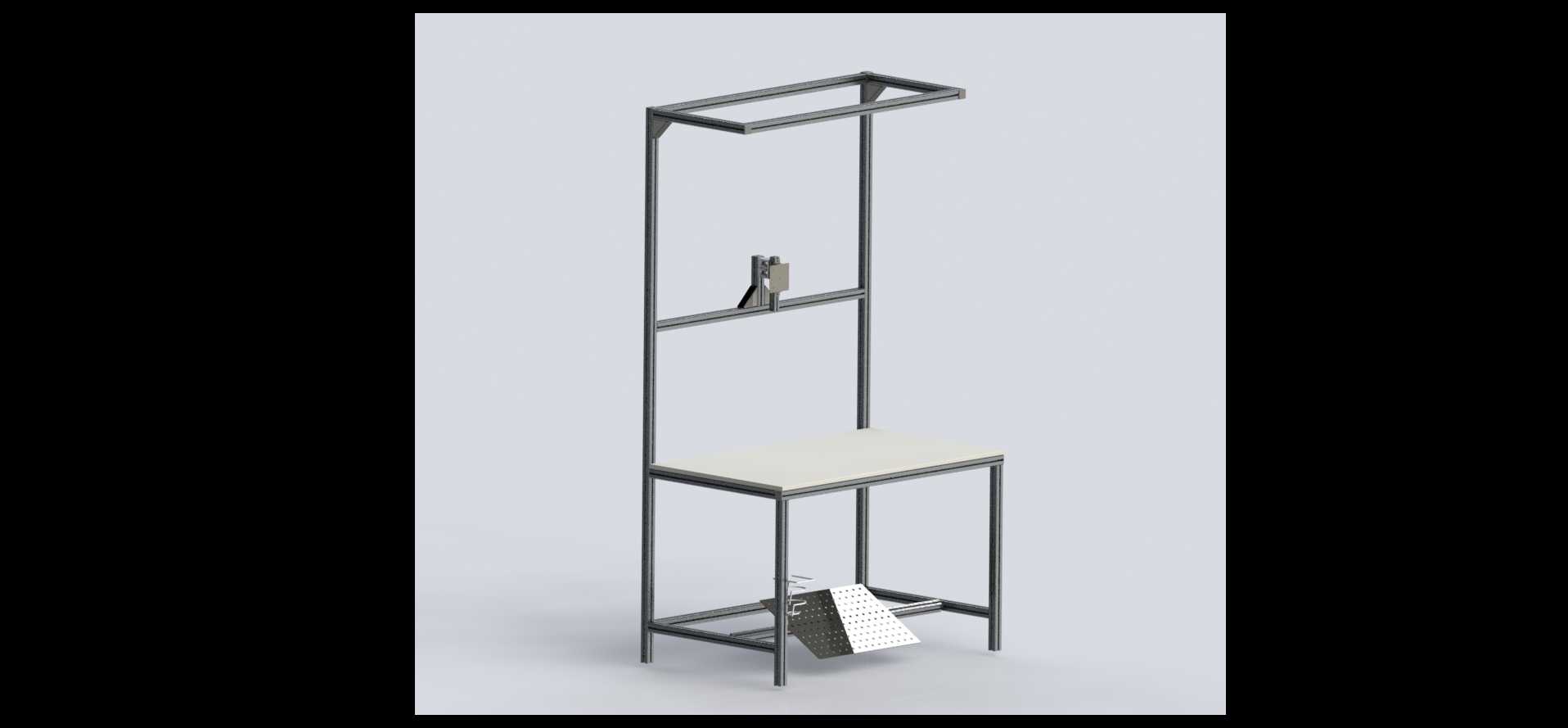

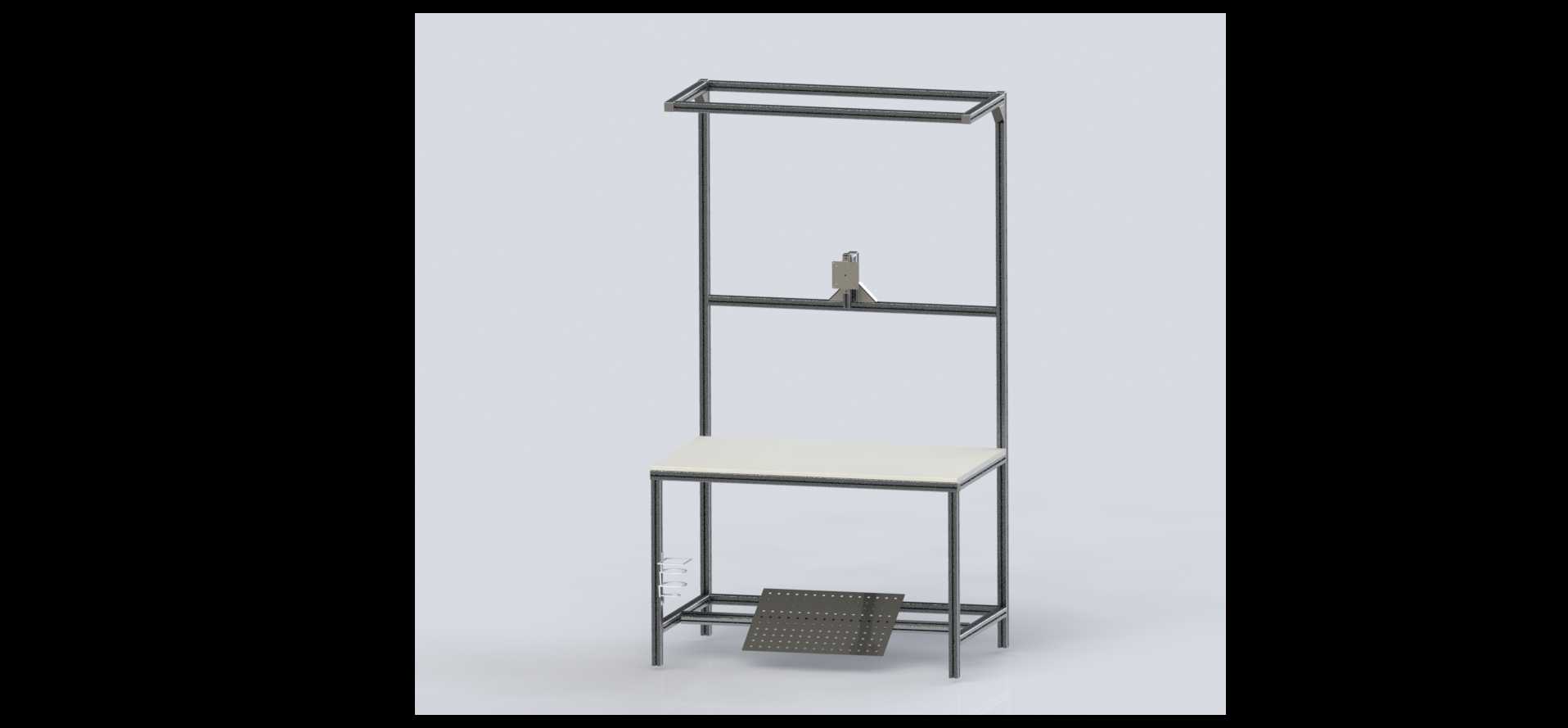

　　从功能分区来看，架体最下层设置了带网格孔的金属承托板，主要用来放置待处理工件周转箱、常用重型工装夹具，网格结构可以漏除加工过程中掉落的碎屑、残留冷却液，避免积渣在架台底部堆积增加清洁负担；中间层是平整的实心操作台面，台面边缘做了圆弧收边处理，操作人员长期伏案作业时不会被型材锐边剐蹭，台面的平面度控制在每米0.3mm以内，满足小型工件摆放、手写记录、简易工装放置的平面度要求，不会因为台面倾斜导致细小零件滚落。台面上方的中层横架预留了传感器安装位，图中预留的安装座可以固定光电检测头、小型扫码枪或者工位作业指导书夹，不需要额外在型材上打孔攻丝，通过型材配套的T型螺栓即可快速调整安装高度，适配不同身高操作人员的视线高度，也能匹配不同尺寸待检工件的检测焦距要求。最上层的矩形框架是照明与风批吊轨的安装基础，框架内侧预留了走线槽，可以将工位照明电源线、气动工具的气管全部隐藏在型材槽内，避免管线外露勾挂操作人员衣物或者拉扯工件，顶部框架的承重设计为单点位不超过5kg，足够悬挂LED工位灯、弹簧平衡器搭配的小型气动螺丝刀，不会出现框架变形下垂的问题。

　　设计过程中优先考虑了铝型材的模块化拼接特性，所有连接节点均采用标准角码搭配内六角螺栓紧固，没有采用焊接连接，当工位需求变化需要调整架体高度、层间距时，只需要松开对应节点的螺栓即可重新调整型材位置，不需要切割、重新焊接，备件替换也只需要采购对应截面的标准铝型材即可，不需要单独开模定制异形构件。架体的支脚底部配置了可调橡胶脚垫，调节行程为15mm，可以适配车间地面不平整的安装场景，不需要额外垫塞铁片调整架体水平，脚垫的橡胶材质可以增大与地面的摩擦力，避免操作人员倚靠架体时出现滑移，同时也能隔绝地面的轻微震动，保证上层安装的检测传感器不会因为地面震动出现检测数据漂移。

　　安装边界方面，这套架体的整体占地宽度控制在750mm，深度为500mm，总高度为1800mm，属于窄型立式工位架，适合排布在车间流水线侧边的空余位置，不会占用主通道的通行空间，架体后侧与墙面的预留安装间隙只需要100mm，即可满足后侧管线布置、日常清洁的操作空间，不需要预留过大的检修通道。操作台面的高度设置为750mm，符合成年人站立作业的肘部高度标准，操作人员站立时手臂自然下垂即可接触到台面上的工件，长期作业不容易产生腰部疲劳；中层横架的高度范围在1200mm-1400mm区间可调，正好对应人站立时的视线水平高度，安装检测元件时不需要仰头或者低头即可观察检测状态；顶部框架的高度为1800mm，不会遮挡车间顶部的照明光线，也不会因为高度过低磕碰过往人员的头部。

　　结构受力层面，设计时对每层的承重做了明确的分配，下层置物板的额定承重为30kg，满足放置3-4个标准塑料周转箱的承重需求；中间操作台面的额定承重为50kg，可以放置小型检测仪器、工装夹具以及待装配的工件组件；上层横架与顶部框架的额定承重分别为10kg和15kg，避免上层放置过重物品导致架体重心过高出现倾覆风险。所有铝型材的表面都做了阳极氧化处理，耐车间日常的油污、轻微酸碱腐蚀，长期使用不会出现表面锈蚀掉漆的问题，清洁时只需要用中性清洁剂擦拭即可，维护成本极低。架体的侧面还预留了扩展槽位，可以根据后续使用需求加装侧挂工具架、废料滑槽、静电接地端子等配件，适配防静电工位、无尘车间等不同场景的使用要求，不需要对主体结构做破坏性改造。
