工业铝型材分格物料存储置物架

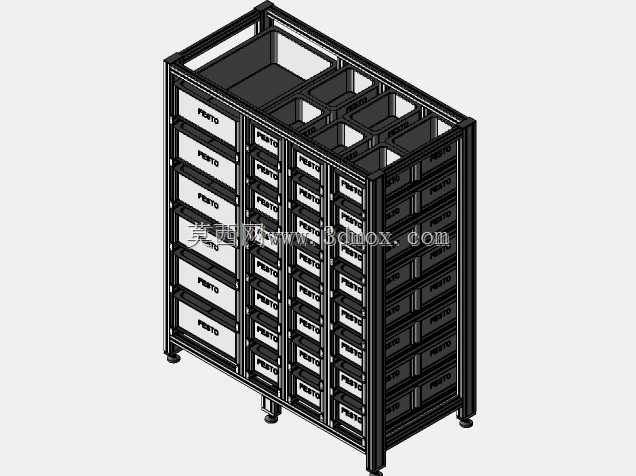

　　这款铝型材框架的分格置物架，最初是针对电子组装车间小件物料定置管理需求做的结构方案，日常在SMT线边仓、精密机加工工位旁、装配班组待料区都能见到这类器具的身影，主要用来分类存放规格零散的标准件、加工半成品、工装辅具，替代传统的多层木板货架，解决小件物料混放、取料翻找耗时的问题。整个架体采用工业铝型材搭配内置角件拼接成型，没有采用焊接结构，所有连接点位都靠型材槽内的T型螺栓锁紧，后期如果需要调整层间距、增减分格数量，只需要松开对应紧固件就能挪动横梁位置，不用切割或者重新焊接架体，适配产线物料品类迭代后的存储需求。架体的分格尺寸是按照常用的EU塑料周转箱外尺寸做的限位设计，每一层的横向、纵向分隔梁都刚好卡在料箱的侧边加强筋位置，

　　料箱推入后不会在架体内滑动偏移，哪怕是存放较重的金属加工件，抽拉料箱的时候也不会带动相邻格位的料箱移位，每个分格的净空尺寸刚好匹配常规400*300规格的周转料箱，料箱完全推入后前端和架体立柱外端面齐平，不会突出架体占用通道空间。架体底部设计了可调脚杯，安装的时候可以根据地面的平整度调整每个脚杯的高度，哪怕车间地面有3-5mm的高低差，也能把整个架体调整到水平状态，避免因为架体倾斜导致料箱滑出，脚杯的底座采用尼龙材质，和环氧地坪接触的时候不会刮伤地面涂层，也不会因为长期承重留下压痕。从安装边界来看，这款架体的整体宽度控制在1.2米以内，深度0.5米，整体高度1.8米，刚好符合车间人行通道旁置物器具的尺寸要求，

　　不会因为架体过宽影响人员通行，也不会因为高度过高导致取放顶层物料的时候需要攀爬梯具，站在地面就能完成所有层位的物料取放。架体的主立柱采用4040系列重型铝型材，壁厚达到2mm，每层的承重横梁采用同规格型材做双梁支撑，单层均匀承重可以达到80kg，整架总承重不低于400kg，完全能满足常规小件物料的存储承重需求，不会因为长期存放重物出现横梁下弯、架体变形的问题。设计的时候特意在架体顶部做了一圈围边，高度50mm，防止顶层放置的物料在搬运或者碰撞的时候从架体边缘掉落，架体的所有外露型材端面都安装了塑料端盖，没有裸露的型材切割面，避免人员取料的时候被锋利的切割毛刺划伤。和传统的焊接式钢制货架相比，这款铝型材架体的重量更轻，

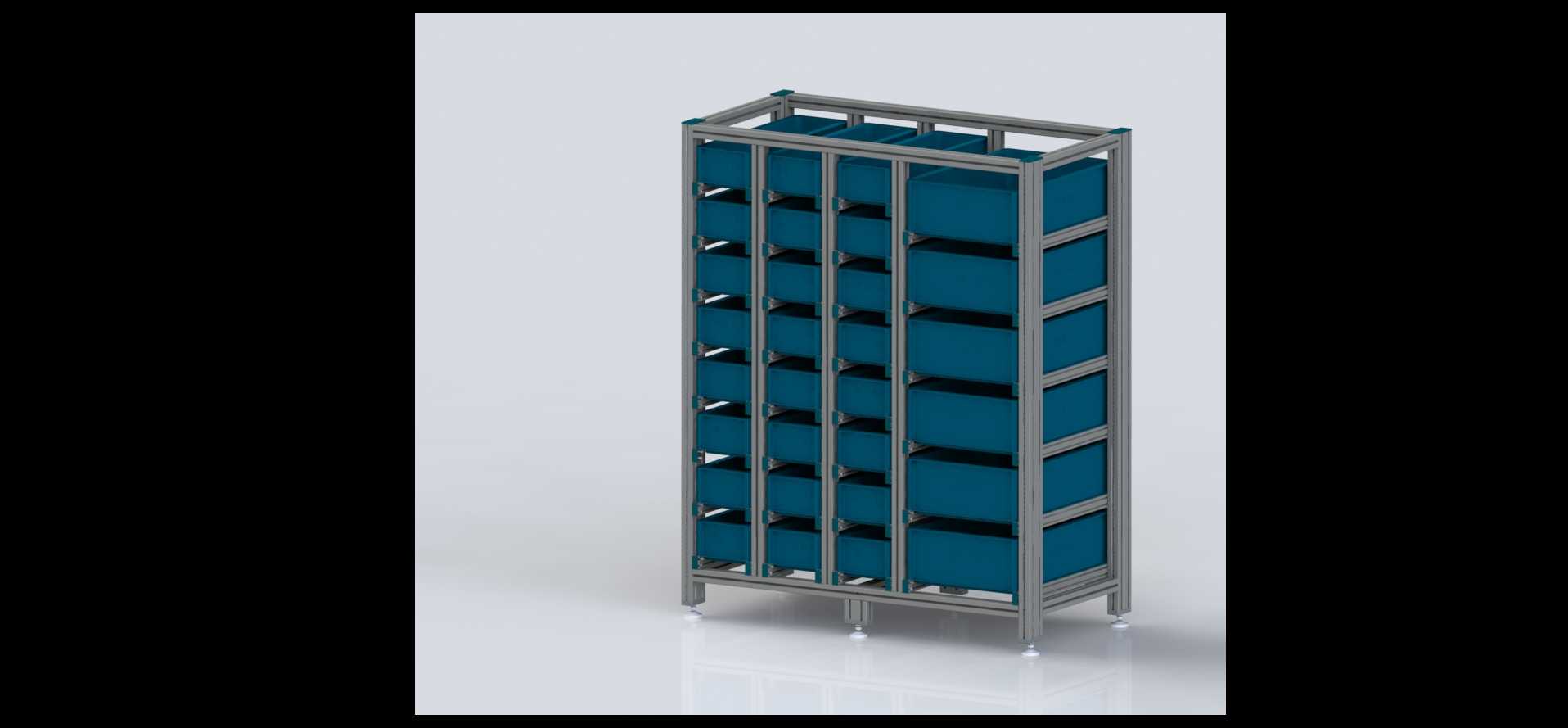

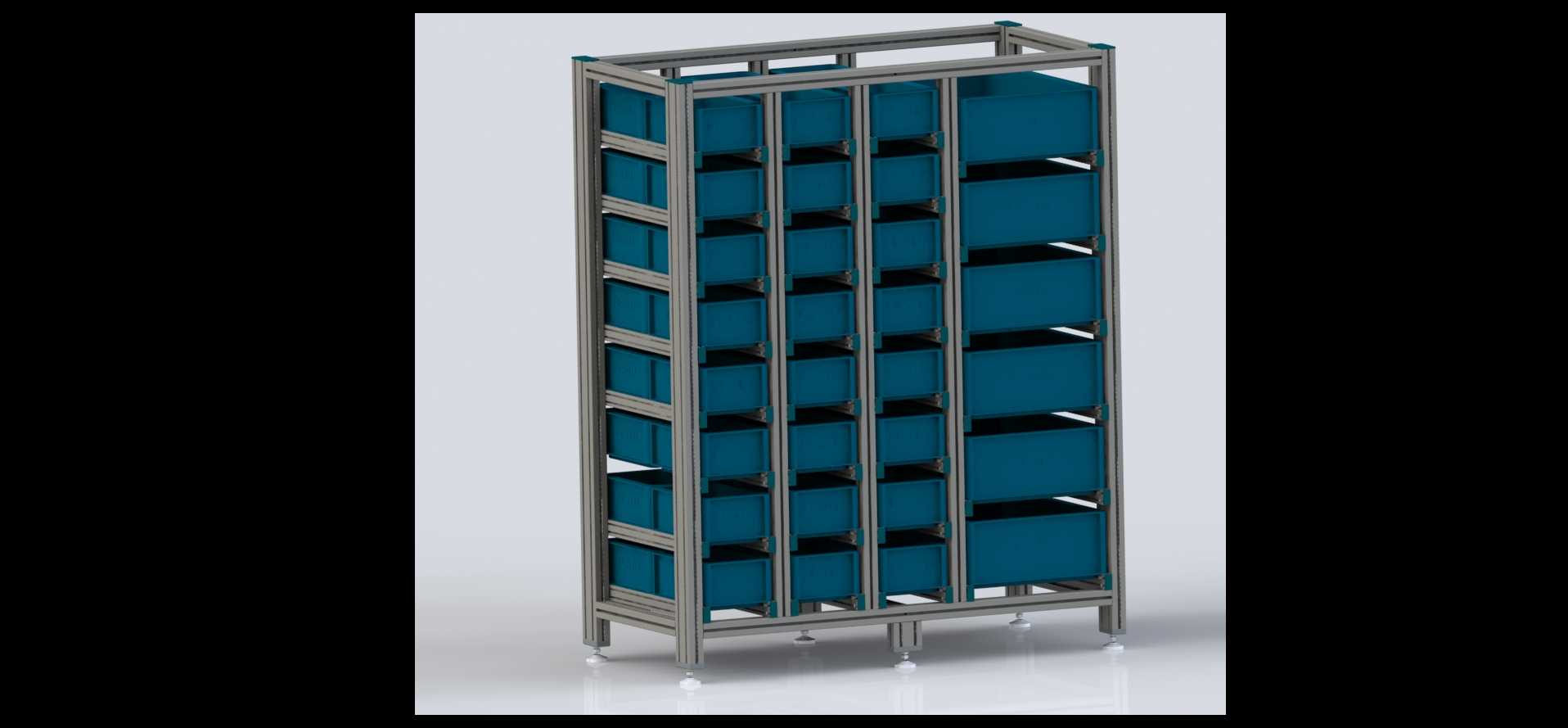

　　整架重量不到同规格钢制货架的三分之一，后期需要挪动架体位置的时候，两个作业人员就能抬动移位，不需要借助叉车等搬运设备，适配车间频繁调整工位布局的需求。在实际使用场景中，这类料架还可以搭配颜色标识牌，在每个分格对应的横梁位置粘贴物料品类标签，作业人员取料的时候可以快速定位对应格位，减少找料的时间损耗，料箱采用深蓝色PP材质，耐油污、耐轻微磕碰，哪怕是存放带少量切削液的机加工零件，也不会因为液体渗漏腐蚀架体，清洁的时候只需要把料箱抽出来冲洗即可，维护难度很低。架体的拼接结构全部采用标准工业铝型材配件，没有定制化的特殊连接件，后期如果出现配件损坏，只需要采购标准规格的角件、螺栓就能替换，不需要专门定制加工配件，降低了后期的维护成本。在结构校核阶段，特意针对架体的侧向稳定性做了加强设计，在架体的背面每隔两层就加装一根横向加强梁，避免架体受到侧向碰撞的时候出现整体倾斜，哪怕是被通道内的周转车轻微剐蹭，架体也不会出现变形或者倾覆的情况，满足车间作业环境的安全要求。
