壁挂式多层铝型材置物承载支架结构

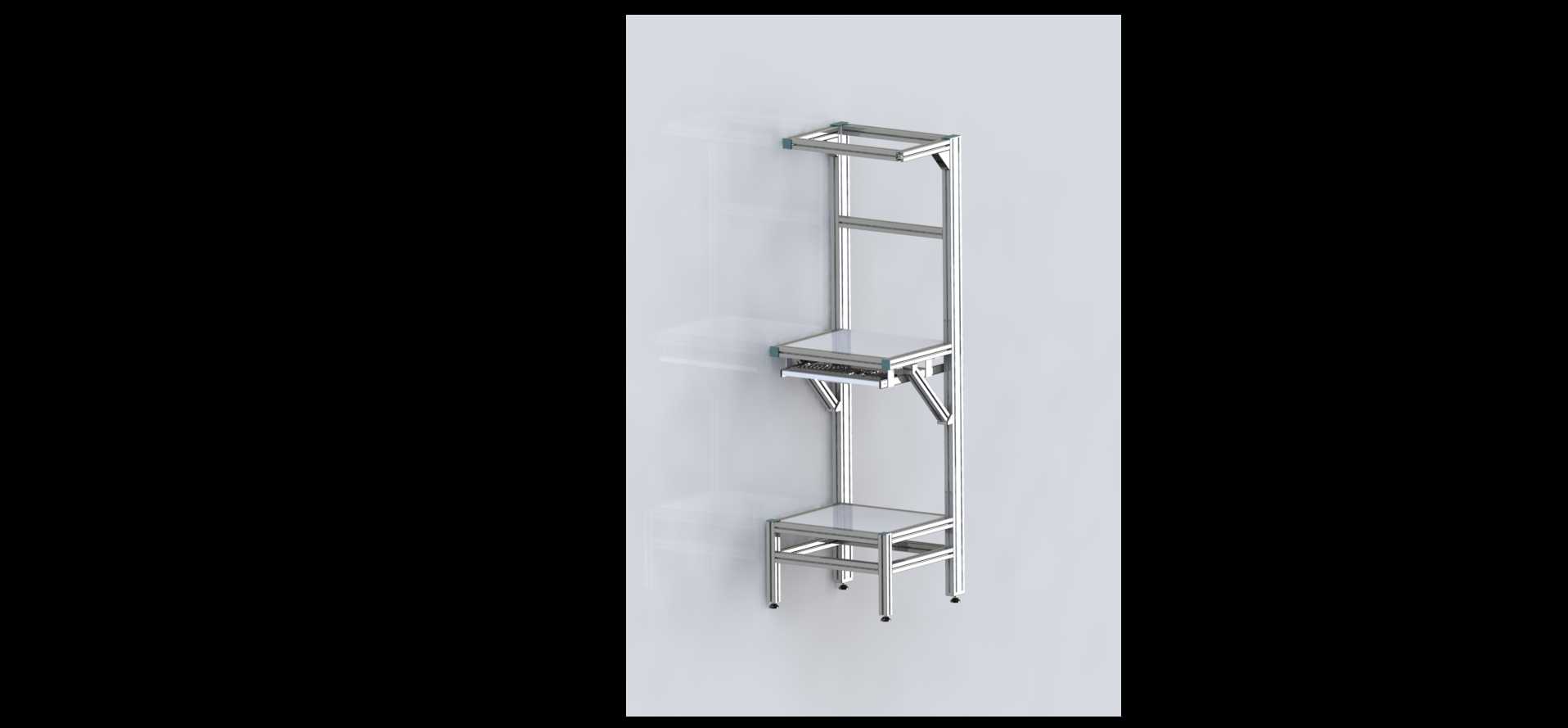

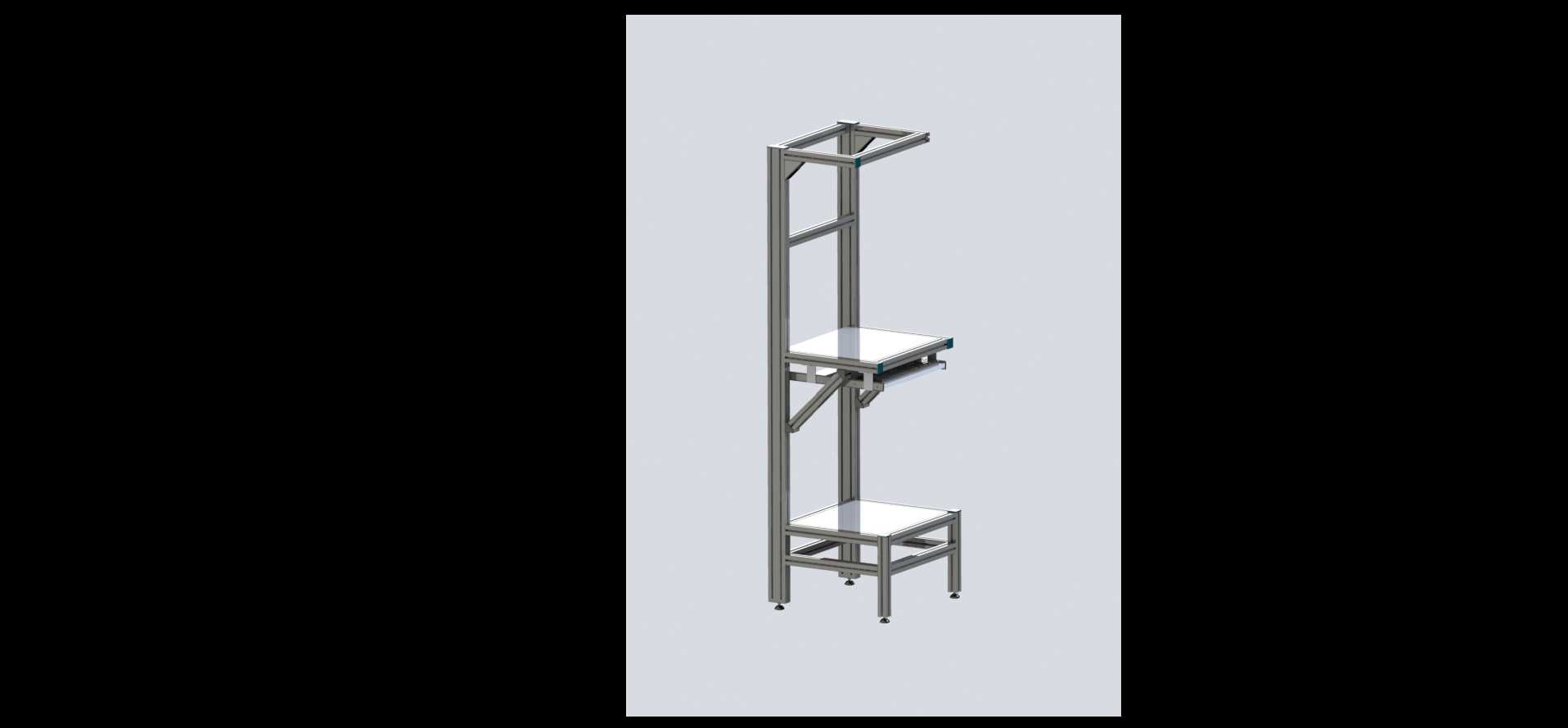

　　这套壁挂式铝型材承载结构，最初是为洁净车间内的检测工位配套设计的，在电子制造、实验室检测、食品加工这类对空间利用率、洁净度有要求的场景里，落地置物架会占用地面通行与清洁空间，壁挂式安装的结构能把垂直墙面的闲置空间利用起来，同时避免支架底部积灰，适配洁净区的日常清洁要求。从实际使用需求出发，结构采用三层承载平台设计，最上层的窄幅框架用来放置小型传感器接线盒、工位状态指示灯这类轻量化配件，中间层的抽拉式平台专门用来放置待检测的小型工件、手持检测终端，抽拉行程控制在200mm以内，避免拉出后重心偏移带来的倾覆风险，抽拉导轨采用和主体框架同系列的铝型材配套滑块，不需要额外采购标准五金导轨，减少配件种类的同时也能适配洁净环境无油污的要求，

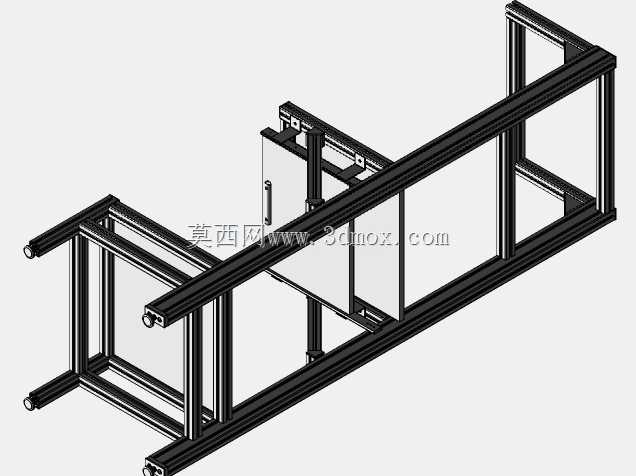

　　最下层的固定平台承载能力最高，设计额定负载15kg，用来放置台式检测仪表、工具盒这类较重的工位用品。设计过程中首先确定安装边界，整体结构的安装墙面需要是实心承重墙或者配套墙面预埋钢板，安装孔位采用上下两排共6个M8膨胀螺栓固定，最上方的安装孔距离结构顶端30mm，最下方的安装孔距离结构底端50mm，横向安装孔间距和主体铝型材的外侧宽度保持一致，避免安装时出现额外的力矩。主体框架全部采用欧标2020铝型材搭建，型材之间采用角件加内置螺栓的连接方式，相比焊接连接，这种装配式连接不需要做表面焊疤打磨与二次喷涂，铝型材本身的阳极氧化表层就能满足防腐蚀、不积尘的要求，后期如果需要调整层间距、增减平台，只需要松开螺栓重新固定即可，不需要重新切割焊接型材，适配工位调整的灵活需求。每层平台的台面采用5mm厚的铝板折弯成型，折弯边高度20mm，既能防止台面上放置的小零件零件、工具滑落，折弯边也能提升薄板台面的整体刚性，避免放置重物后出现台面中部下凹的变形问题。中间抽拉层的两侧设置了限位块，抽拉到最大行程时会自动卡止，防止抽拉过度导致平台脱落，同时在抽拉层的下方设置了斜向支撑铝型材，支撑一端连接在抽拉层的侧边滑块上，另一端连接在主体竖型材的中部位置，把抽拉层的负载直接传导到主体竖梁上，避免抽拉状态下负载全部作用在导轨滑块上，延长结构的使用寿命。结构底部的四个支脚是可调节的橡胶脚杯？不对，壁挂结构的底部是和墙面保持10mm的间隙？不，不对，

　　这套结构的底部设置了四个辅助支撑脚，当安装墙面的承重能力不足时，可以把底部的脚杯调节到接触地面，分担一部分壁挂安装点的负载，脚杯的调节行程是30mm，能适配墙面安装时的垂直误差，也能在地面不平整的场景下保证整体结构的水平度。在型材连接的细节上，所有外露的螺栓端头都采用塑料端盖封堵，避免螺栓沟槽积灰，也防止操作人员磕碰划伤，所有铝型材的切割端面都做了倒角处理，没有尖锐的毛刺，符合车间工位的安全要求。实际选型时，如果是用于潮湿环境，比如清洗工位旁的置物架，可以把铝型材换成表面做了硬质阳极氧化的型号，连接螺栓换成304不锈钢材质，避免长期受潮出现锈蚀；如果是用于重载场景，比如放置较重的工控主机，可以把主体型材换成3030规格，

　　对应的连接角件也换成配套的大尺寸型号，每层平台的铝板厚度增加到8mm，同时增加壁挂安装点的数量，保证承载安全。这套结构的整体宽度控制在350mm，深度250mm，总高度1200mm，安装完成后距离墙面的最大突出尺寸是260mm，不会占用过多的通道空间，在宽度1米的标准工位旁安装，也不会影响人员的正常操作通行。设计时特意规避了复杂的异形加工件，所有零件都是标准铝型材、标准连接配件、标准板材切割件，不需要开模定制，加工周期短，组装难度低，普通的装配人员按照装配图纸就能在半小时内完成整台结构的组装，后期维护更换配件也很方便，不需要联系厂家定制特殊零件，在本地的五金市场就能采购到所有替换配件。另外，结构的侧面预留了T型槽安装位，可以根据使用需求加装侧挂的工具挂钩、理线架、小型置物篮这类配件，不需要在型材上额外打孔，直接利用铝型材本身的T型槽就能固定，扩展能力很强，能适配不同工位的个性化使用需求。
