精密磨削加工用带定位槽圆形磨盘结构

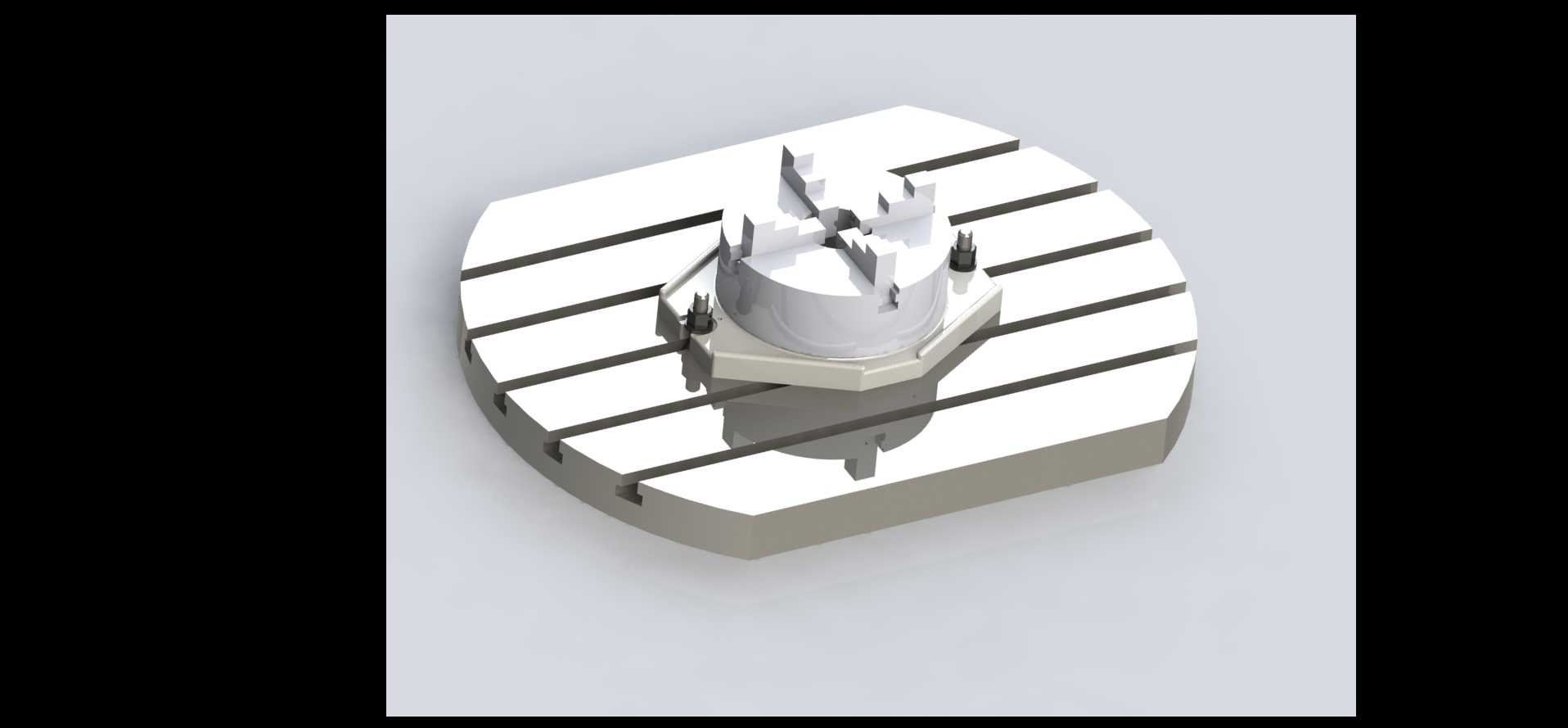

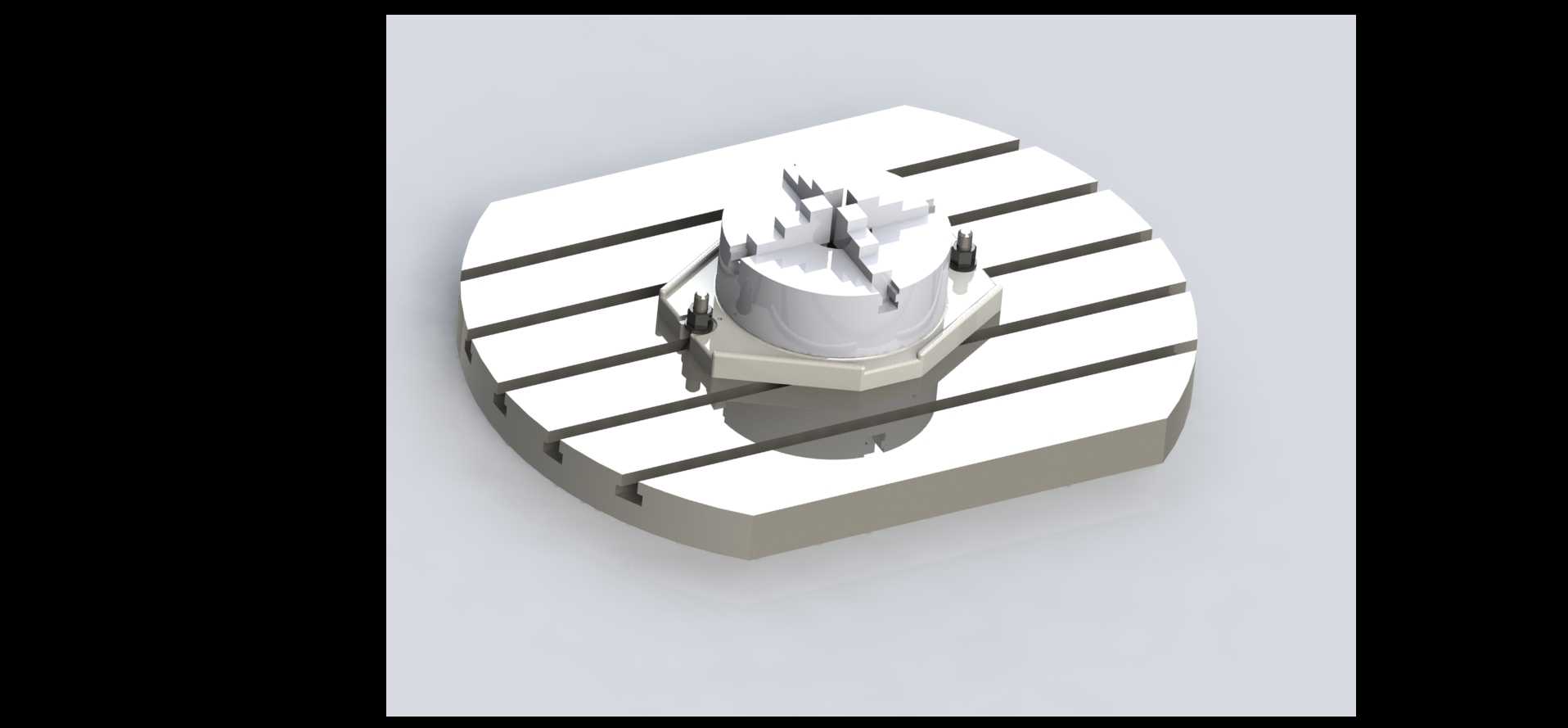

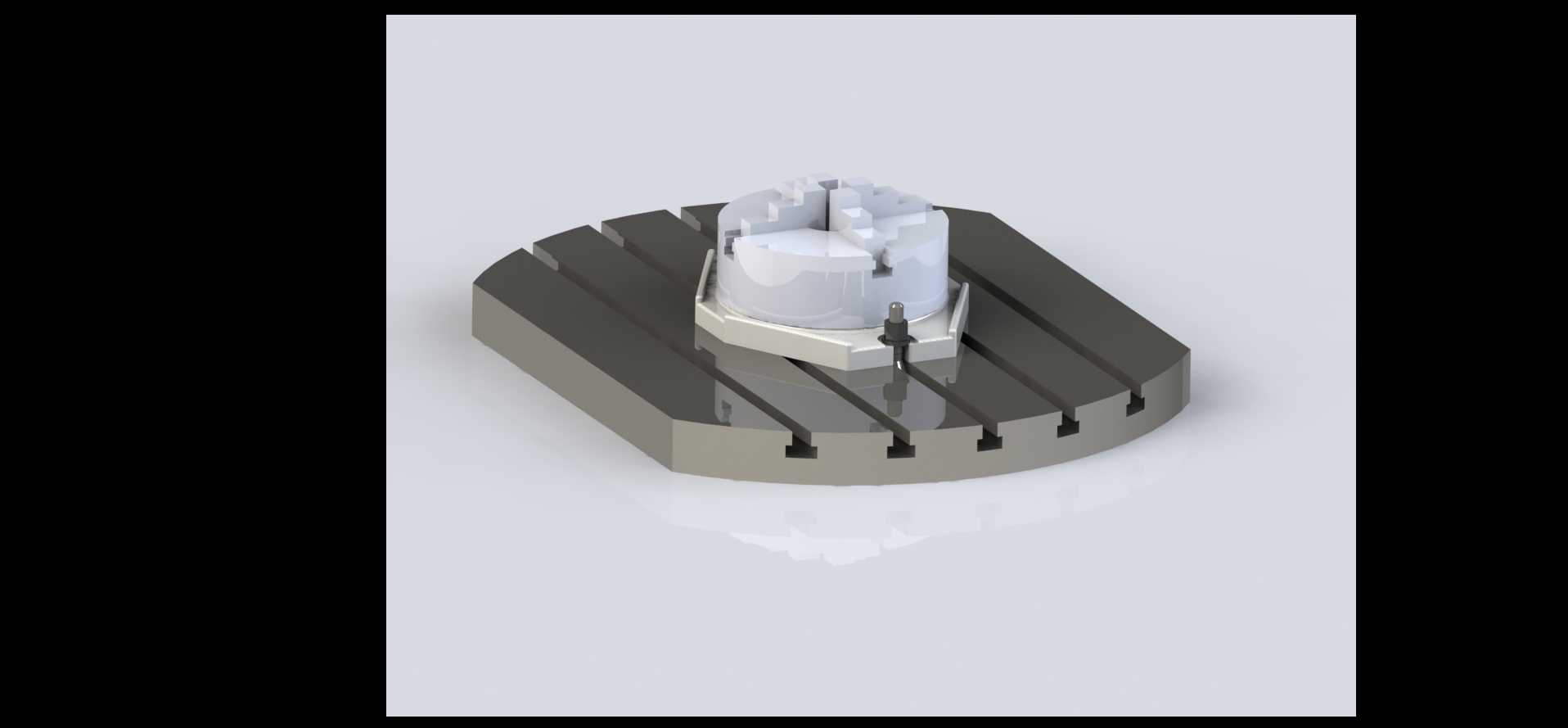

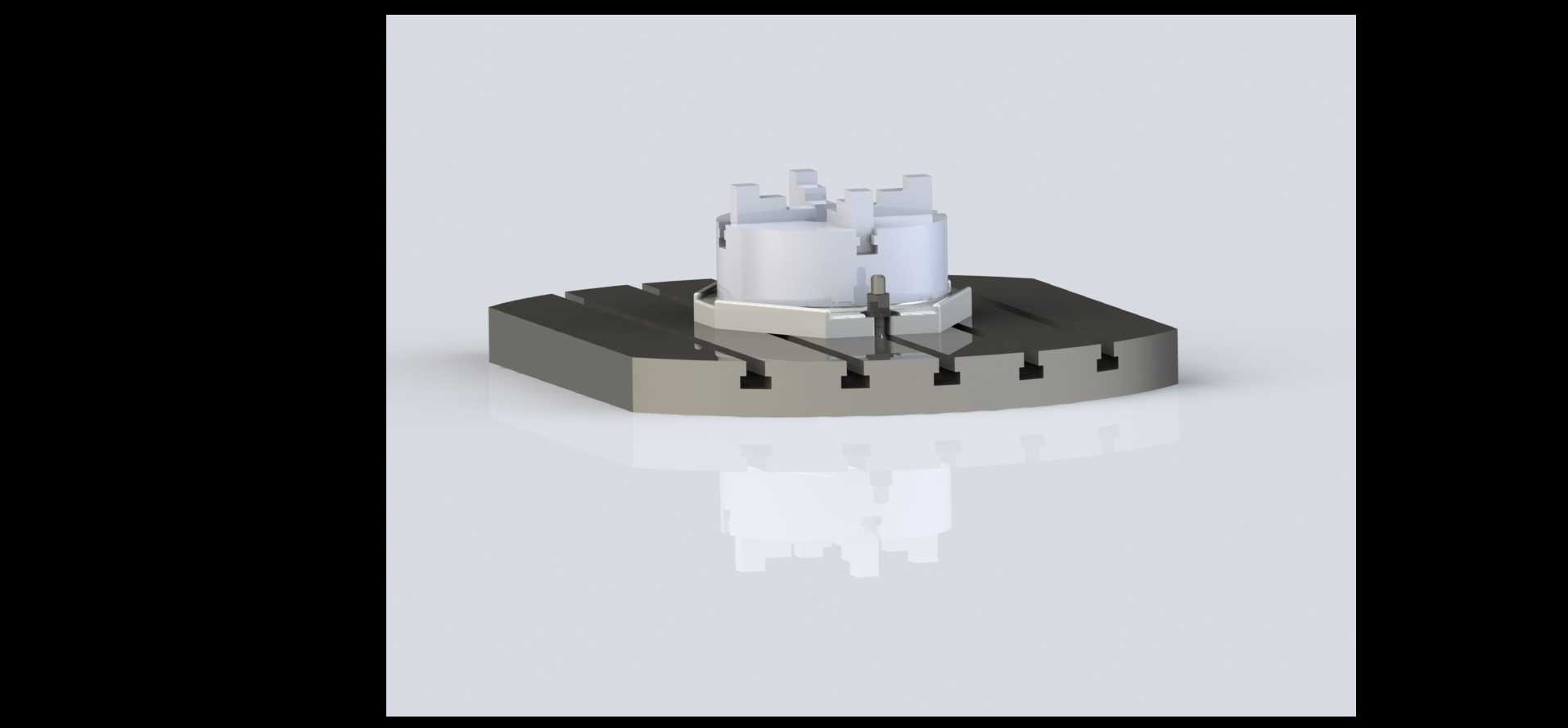

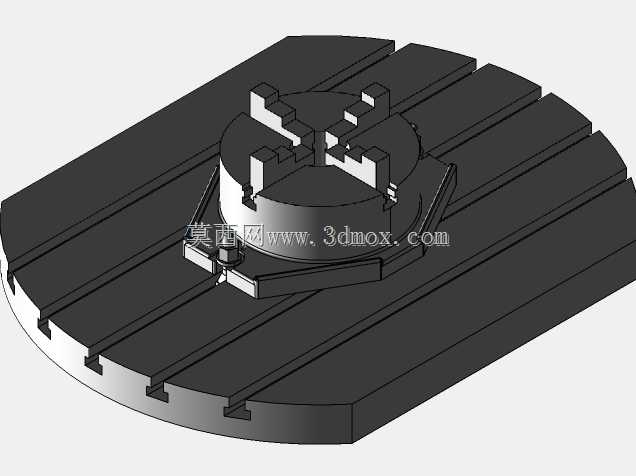

　　在精密磨削、研磨类加工场景中，这类带T型定位槽的圆形磨盘是机加工车间研磨工序里的核心承载工装，常配套平面磨床、研磨机使用，主要承担工件装夹定位、磨削基准承载的作用，区别于一体式磨盘结构，这款磨盘采用分体式设计，底座为带多道平行T型槽的圆形承载平台，上方配套快换式定位装夹模块，可适配不同外形尺寸的小型精密零件装夹需求。从实际加工场景来看，这类磨盘多用于小型传感器零件、精密五金件、微型机械结构件的端面磨削、平面研磨工序，加工时可通过T型槽内的锁紧螺栓调整装夹位置，配合上方的多工位定位座，一次装夹即可完成多件同规格零件的同步加工，有效减少反复装夹带来的定位误差，提升批量加工的尺寸一致性。设计层面，磨盘底座采用圆角方形切边的圆形轮廓，

　　既保留了圆形磨盘旋转加工时的动平衡特性，切边结构又能方便磨盘在机床工作台上的定位固定，避免圆形底座安装时出现周向转动；底座上的平行T型槽采用等间距排布，槽宽与槽深匹配通用磨床锁紧螺栓规格，无需额外定制紧固件即可完成安装固定，安装边界可适配多数中小型平面磨床的工作台T型槽间距，安装时仅需对齐工作台定位槽，穿入锁紧螺栓即可完成固定，无需复杂的调平工序，底座上平面经过磨削加工，平面度控制在微米级，为上方装夹的零件提供稳定的基准平面。上方的快换定位座采用六边形底座配合十字型定位凸台结构，六边形底座可直接嵌入磨盘底座的T型槽内，通过侧边的紧定螺钉完成周向与轴向固定，拆卸时仅需松开紧定螺钉即可快速更换不同规格的定位座，适配不同零件的装夹需求；

　　十字型定位凸台可匹配零件底部的定位槽，实现零件的快速定位装夹，定位座中心设置避让孔，可适配带中心通孔的零件加工，避免磨削过程中磨盘与零件中心结构发生干涉。实际使用过程中，这类磨盘的承载面经过高频淬火处理，表面硬度满足长期磨削加工的耐磨需求，T型槽的槽口做倒角处理，避免螺栓穿入时出现卡滞，定位座与磨盘底座的贴合面经过配磨处理，接触面积达到90%以上，保证装夹刚性，减少磨削过程中的振动，提升加工表面质量。不同于普通的一体式磨盘，这款分体式结构的磨盘可根据加工零件的外形更换不同的定位装夹模块，无需更换整个磨盘底座，有效降低工装成本，同时T型槽的排布方向经过动平衡校准，磨盘高速旋转时不会出现偏载振动，可适配高速研磨加工的工况需求。

　　安装尺寸方面，磨盘底座的外径适配中小型磨床的工作台回转直径，底座厚度满足磨床电磁吸盘或者机械装夹的夹持厚度要求，上方定位座的高度控制在合理范围内，避免加工时磨头与底座发生碰撞，定位凸台的尺寸公差按照精密工装的要求设计，与零件定位槽的配合间隙控制在合理范围，既保证零件装拆方便，又能保证定位精度。在精密零件加工车间里，这类磨盘常被用于传感器敏感元件、微型轴承座、精密阀片等零件的最终端面精加工工序，加工时配合研磨膏或者砂轮，可获得较高的平面度与表面粗糙度，满足精密零件的装配要求；磨盘的排屑设计依托平行T型槽的间隙，磨削产生的磨屑与研磨废液可顺着T型槽排出，不会堆积在装夹定位面上，避免磨屑垫起零件影响加工精度。日常维护时，仅需定期清理T型槽内的磨屑，检查定位座的锁紧螺钉是否松动，即可保证磨盘的长期使用精度，底座的耐磨表面经过处理后，长期使用也不会出现明显的磨损凹痕，使用寿命远高于普通铸铁磨盘。
