齿条式垂直升降电梯核心传动组件结构

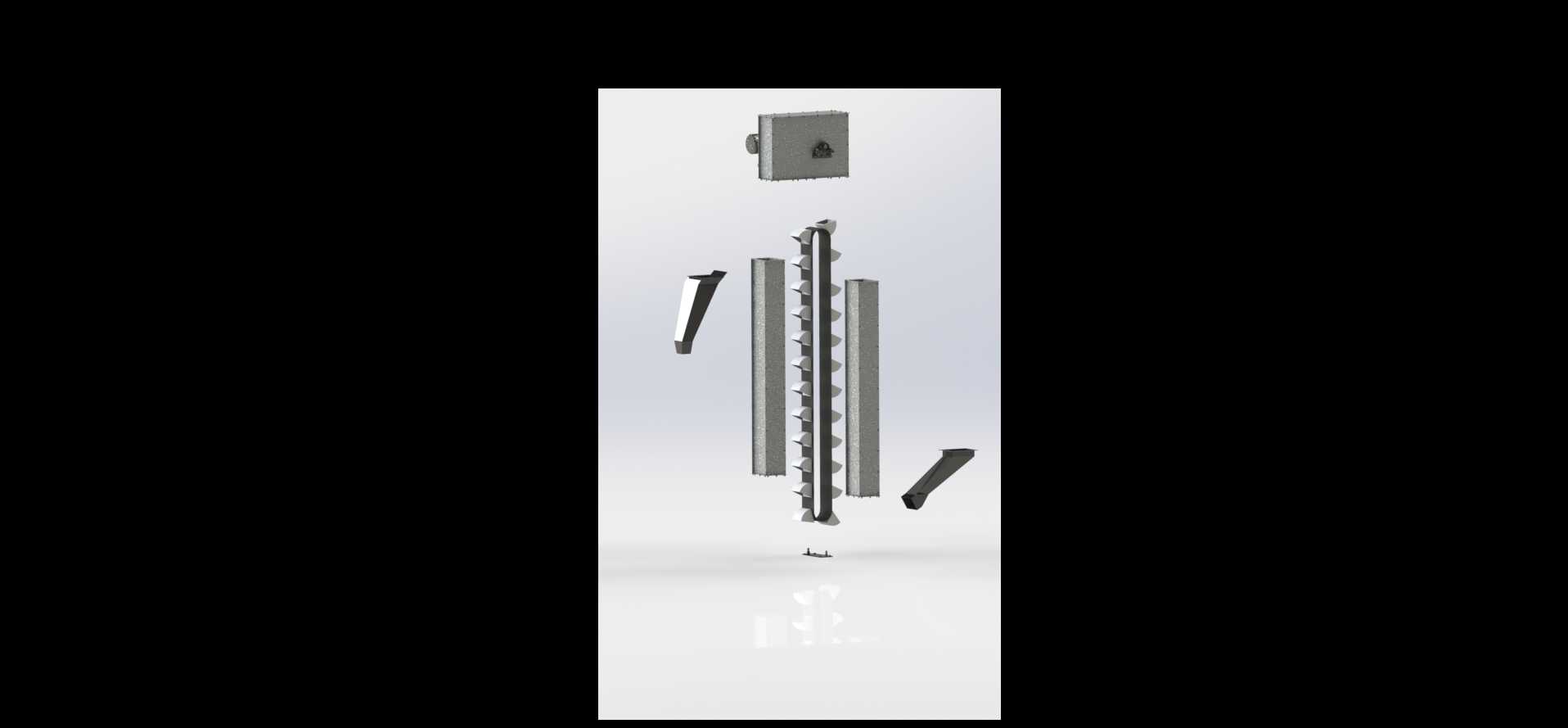

　　在多层工业厂房、老旧小区加装梯、户外施工临时升降场景中，齿条式升降结构的应用占比正逐年提升，这套三维结构完整还原了齿条式电梯的核心传动与导向单元，完全区别于常规曳引式电梯的钢丝绳牵引逻辑，靠齿轮与齿条的连续啮合实现垂直方向的动力传递，不会出现钢丝绳打滑、断绳下坠的风险，哪怕在无预埋井道的户外钢架结构上也能直接安装适配。从结构拆解状态能清晰看到，整套组件的核心承载件是沿垂直方向布置的长齿条，齿条背面直接贴合安装基准面，通过等距布置的螺栓孔完成固定，齿条的齿形采用标准渐开线直齿设计，啮合间隙控制在0.1到0.2毫米区间，既保证传动过程无卡顿，也能避免间隙过大带来的升降晃动问题。齿条两侧平行布置了两根圆柱形导向立柱，

　　立柱表面做了高频淬火处理，表面硬度达到HRC45以上，配合升降滑架上的导向滑块，能抵消齿轮啮合时产生的径向分力，保证整个升降平台在上下运行时始终保持垂直姿态，不会出现偏载卡滞。和齿条配合的驱动齿轮安装在滑架的动力输出端，齿轮两侧加装了防尘挡片，能阻挡运行过程中飘落的灰尘、碎屑进入齿面，减少齿面的异常磨损，延长整套传动结构的维护周期。滑架上预留了平台安装接口，接口的孔位按照通用载货平台的安装尺寸设计，不管是搭载载人轿厢还是载货平台，都能直接通过螺栓完成固定，不需要额外做转接件加工。两侧的楔形件是滑架的安全制动楔块，当升降速度超过额定阈值时，楔块会在离心机构的触发下快速卡入导向立柱与滑架的间隙，靠摩擦力将整个滑架锁止在导向柱上，

　　实现瞬时制动，避免坠落事故。顶部的方形安装座是齿条顶端的固定端座，座体上加工了定位止口，安装时能快速卡入顶部钢架的定位槽，保证齿条安装的垂直度公差控制在千分之一以内，不需要反复调校就能满足啮合精度要求。设计这套结构的时候，特意将所有易损件都做了模块化拆分，导向滑块、驱动齿轮、制动楔块都设计成快拆结构，日常维护时不需要拆解整个升降架，只需要松开对应位置的紧固螺丝就能完成零件更换，能大幅降低现场运维的时间成本。从安装边界来看，整套传动组件的横向占用尺寸控制在较小范围，齿条加两侧导向柱的总宽度不超过三百毫米，对于井道空间狭窄的加装场景非常友好，不需要对原有建筑结构做大规模拆改，只需要在对应楼层位置固定好齿条的安装基点就能完成部署。

　　在实际运行过程中，这套结构的升降速度可以通过驱动端的转速调节实现0.2到0.5米每秒的无级调整，既能满足载人场景下的平稳性要求，也能满足载货场景下的效率需求，传动效率能达到百分之九十以上，比传统丝杠升降结构的能耗低百分之十五左右。另外，结构上所有的外露棱角都做了倒角处理，避免安装过程中出现划伤风险，所有配合面的加工公差都严格按照IT7级精度控制，保证零件加工完成后能直接完成装配，不需要现场配磨修配。在导向滑块的设计上，采用了自润滑复合材料，不需要定期加注润滑脂就能满足长期运行的耐磨要求，适合在粉尘较多的施工场景、或者维护不便的户外场景使用。齿条的模数根据额定载重做了匹配选型，齿根强度经过校核，能满足额定两吨载重下的长期交变载荷冲击，不会出现断齿、塑性变形等失效问题。整套结构的连接螺栓全部采用8.8级以上高强度螺栓，防松方式采用弹垫加螺纹胶双重防松，避免长期运行过程中螺栓松动带来的安全隐患。
