带多组可调定位夹具的T型槽磨用工作台

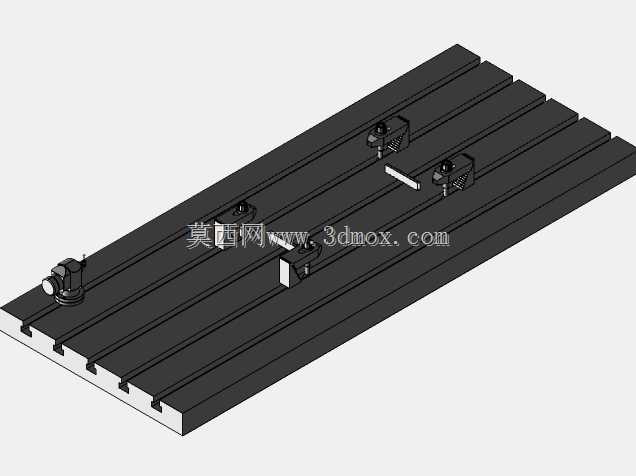

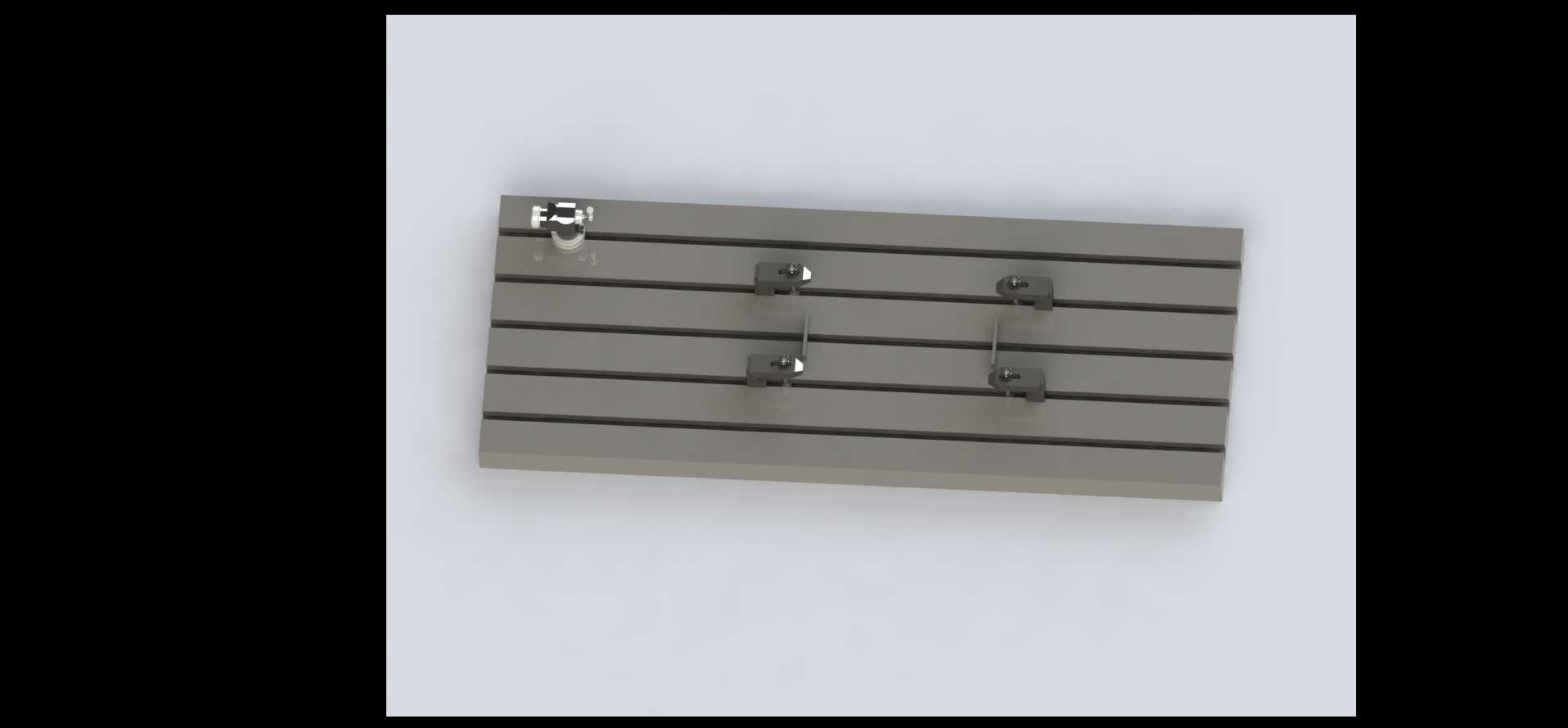

　　在平面磨床、成型磨床的精密加工工序里，这类带T型槽的工作台搭配可调定位夹具的结构，是中小批量异形工件、条状零件磨削装夹的核心载体，很多车间做传感器基座、小型仪表结构件的平面磨削、槽口修磨时，都会用到这类装夹结构，替代通用平口钳的装夹局限，避免平口钳夹持薄壁件、长条件时出现的变形、装夹干涉问题。从结构设计来看，工作台基体采用高牌号铸铁铸造后经时效处理，上平面加工出等间距平行排布的T型通槽，槽的截面尺寸匹配通用磨床的T型螺栓规格，槽距公差控制在±0.02mm以内，保证夹具在全行程移动时的平行度基准，工作台的上平面经粗磨、精磨两道工序加工，平面度达到0.01mm/1000mm的精度要求，作为工件装夹的基准面，

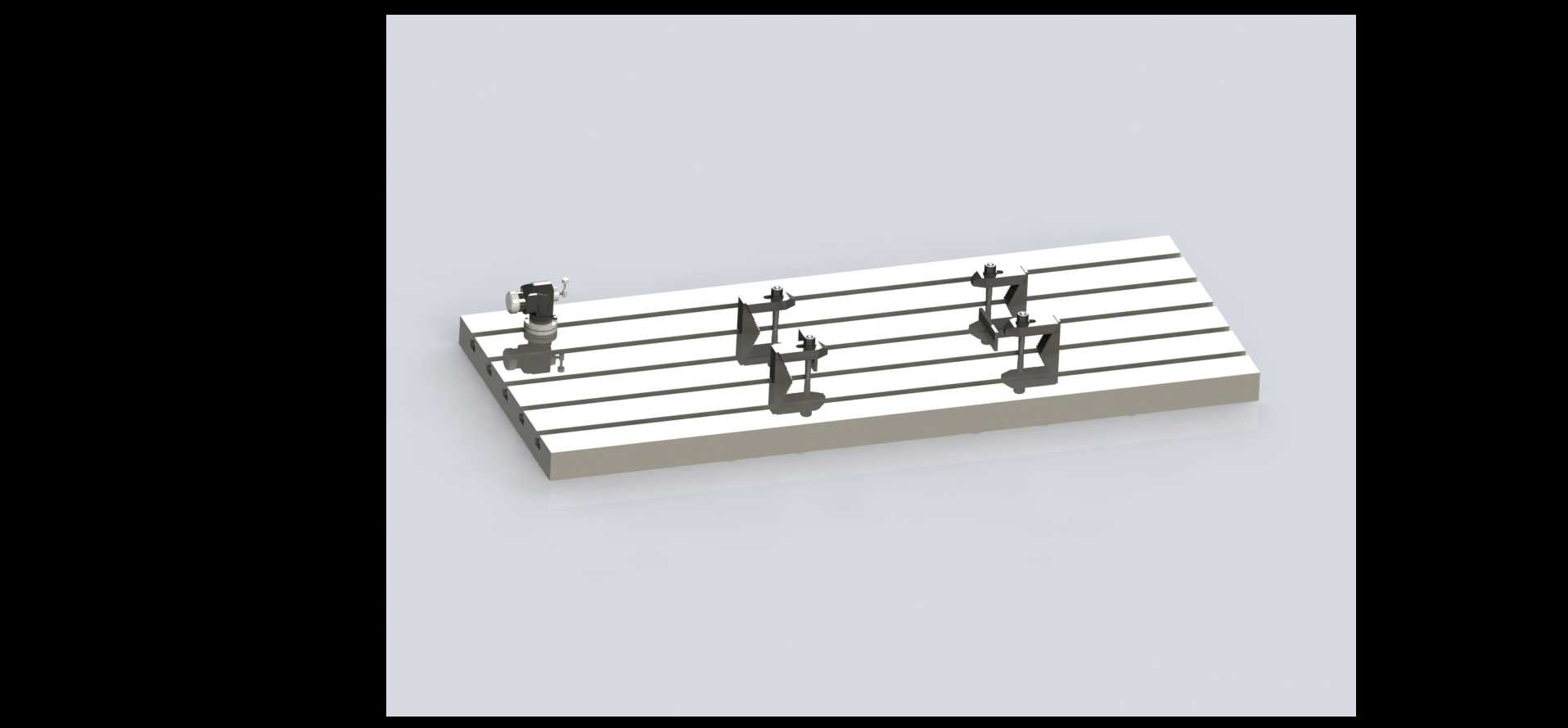

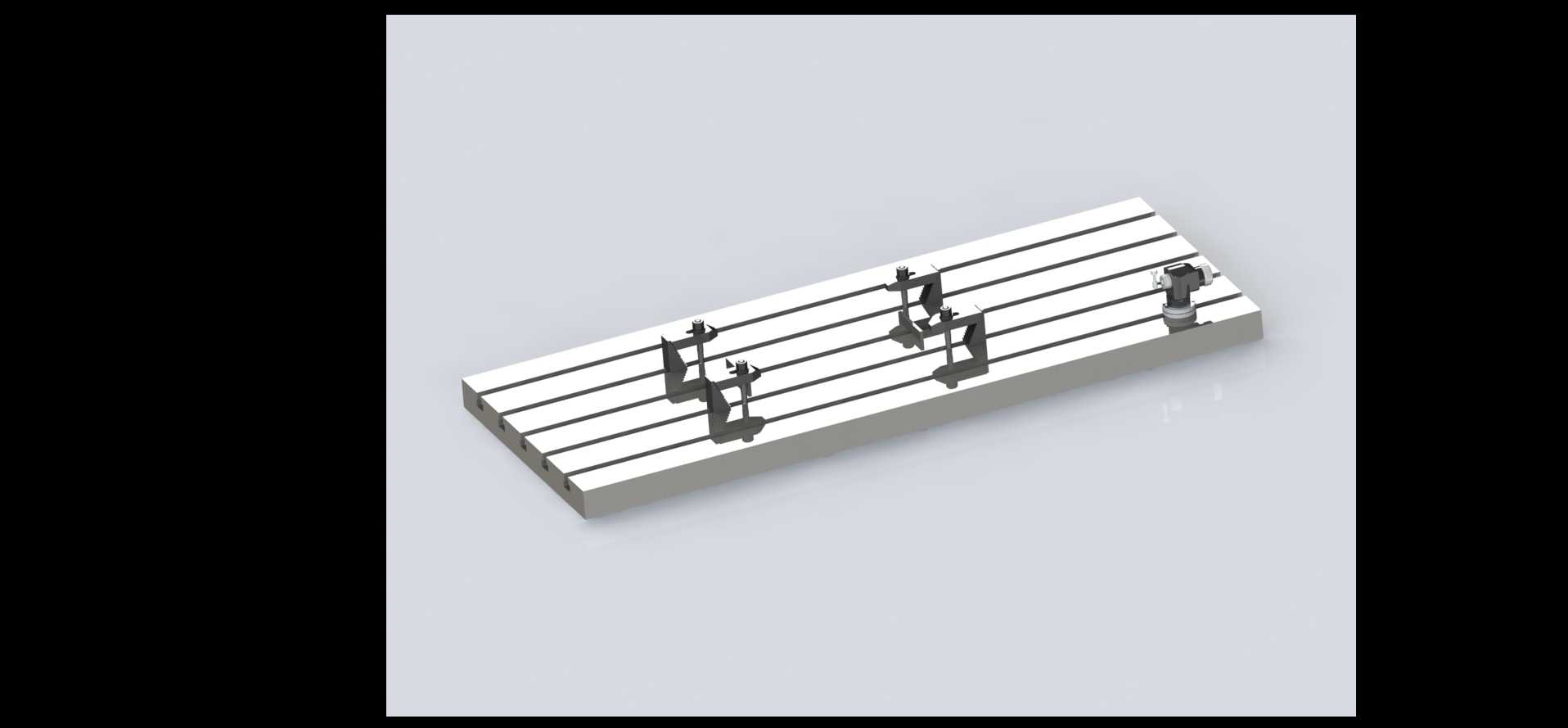

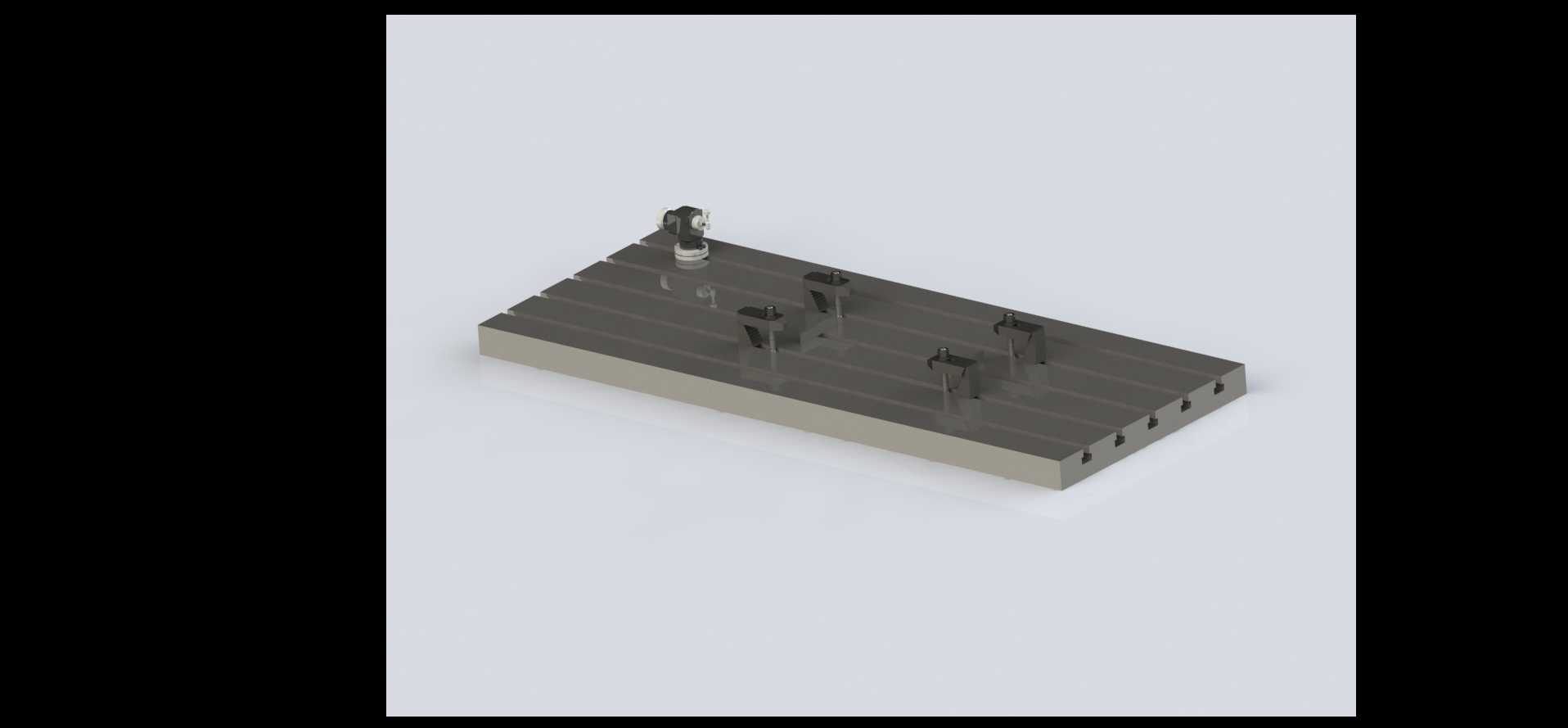

　　能直接承托不需要悬空加工的工件底面，减少装夹时的垫铁调整工作量。配套的可调定位夹具分为两类，一类是端部的固定挡块组件，通过T型螺栓锁紧在工作台端部，挡块的定位面经淬火处理硬度达到HRC55以上，避免长期受工件撞击出现凹痕影响定位精度，挡块上带有微调螺杆，能实现0.01mm级的位置微调，适配不同长度工件的端部定位需求；另一类是中间的侧向压紧定位组件，每个组件都带有可升降的压头和侧向定位块，压头的压紧面贴有铜质垫片，防止压紧时划伤工件已加工表面，侧向定位块可以沿T型槽任意位置移动锁紧，能根据工件的宽度、外形轮廓灵活布置定位点，对于不规则外形的零件，可以通过多个定位块的组合围出适配的装夹空间，不需要制作专用的成型夹具，

　　大幅缩短小批量零件的生产准备周期。从安装边界来看，这类工作台的底面加工有与磨床工作台匹配的定位键槽，安装时通过定位键与磨床自身的T型槽配合找正，找正后通过压板锁紧即可使用，不需要对磨床原有结构做任何改造，工作台的长度方向尺寸覆盖常规中小磨床的工作台行程，宽度方向预留足够的夹具操作空间，压紧组件的高度低于磨床砂轮的最低下行安全距离，不会出现磨削时砂轮碰撞夹具的问题。实际使用时，操作人员可以根据待加工工件的外形，先将端部挡块调整到对应长度位置锁紧，再根据工件的宽度和轮廓布置侧向定位块，将工件靠紧定位面后调整压头的压紧力，对于长条状的零件，可以沿工作台长度方向布置多组侧向压紧组件，避免工件磨削时因受力出现翘曲变形，对于小型异形零件，

　　可以将多个定位块组合成仿形定位腔，一次装夹多件工件进行批量磨削，提升加工效率。这类结构的设计核心是兼顾通用性和装夹刚性，T型槽的通槽设计保证了夹具位置的无级可调，不需要在工作台上额外打孔攻丝，避免破坏工作台的基准平面，夹具的所有锁紧部件都采用内六角沉头结构，不会突出工作台平面过多，减少磨削时的冷却液飞溅滞留，也方便加工完成后清理工作台面的磨屑和切削液残留，铸铁基体的减震性能也能吸收部分磨削时的振动，提升工件表面的磨削质量，减少磨削振纹的产生。
