双工位组合式磨床夹具磨盘结构

　　这套磨盘配套的双工位夹具结构，主要适配平面磨床的批量磨削加工场景，在小型精密零件的端面磨削、台阶面修磨工序中应用广泛，尤其适合传感器金属壳体、小型五金结构件的成组加工，能有效减少单工件装夹的辅助时间，提升磨床的单位时间产出。从实际加工场景来看，普通平面磨床的工作台多为标准T型槽结构，这套磨盘底座直接适配通用T型槽的安装间距，不需要额外改造工作台面，安装时通过T型螺栓将底座锁紧在磨床工作台上，底座的基准面做了精磨处理，平面度控制在0.01mm以内，能保证装夹后的整体定位基准与磨床工作台面平行，避免出现装夹倾斜导致的磨削厚度不均问题。

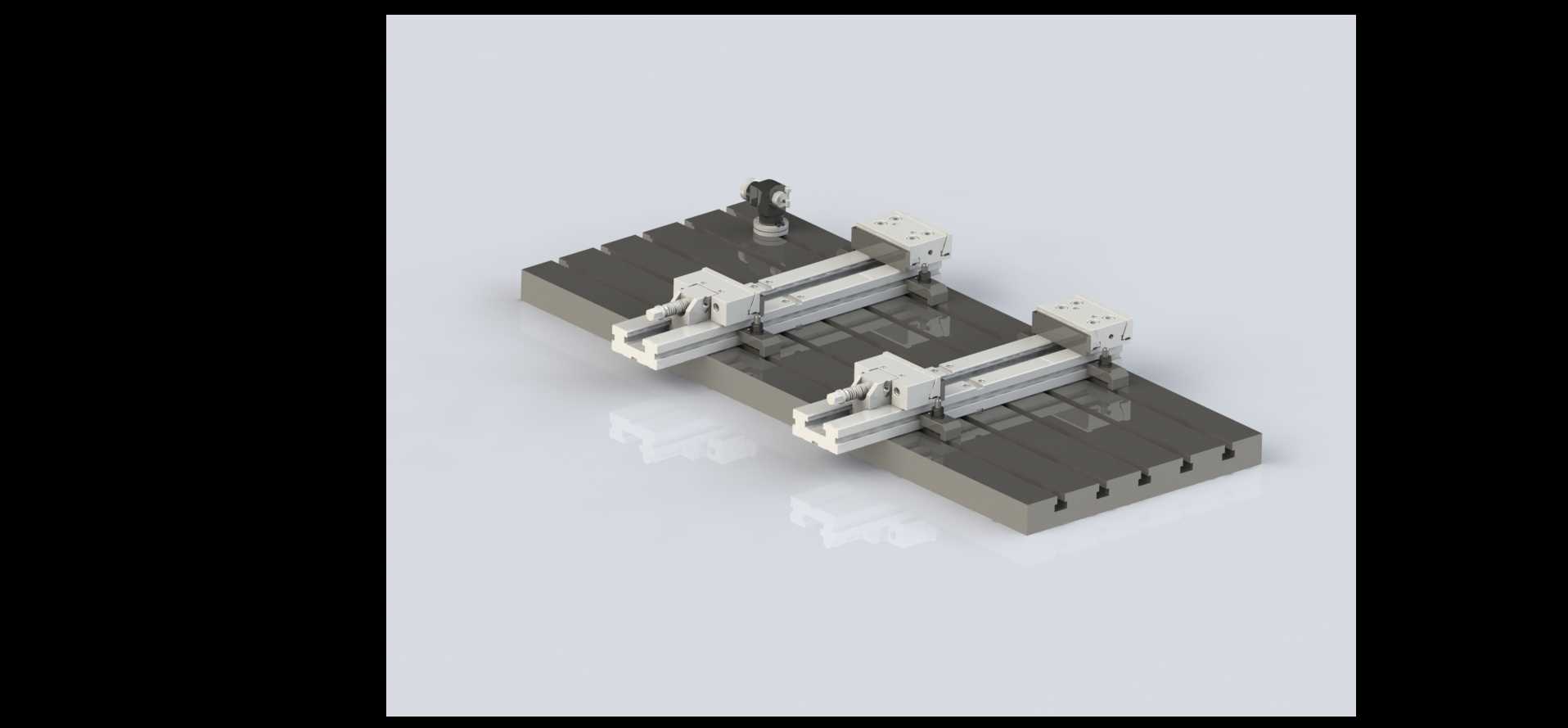

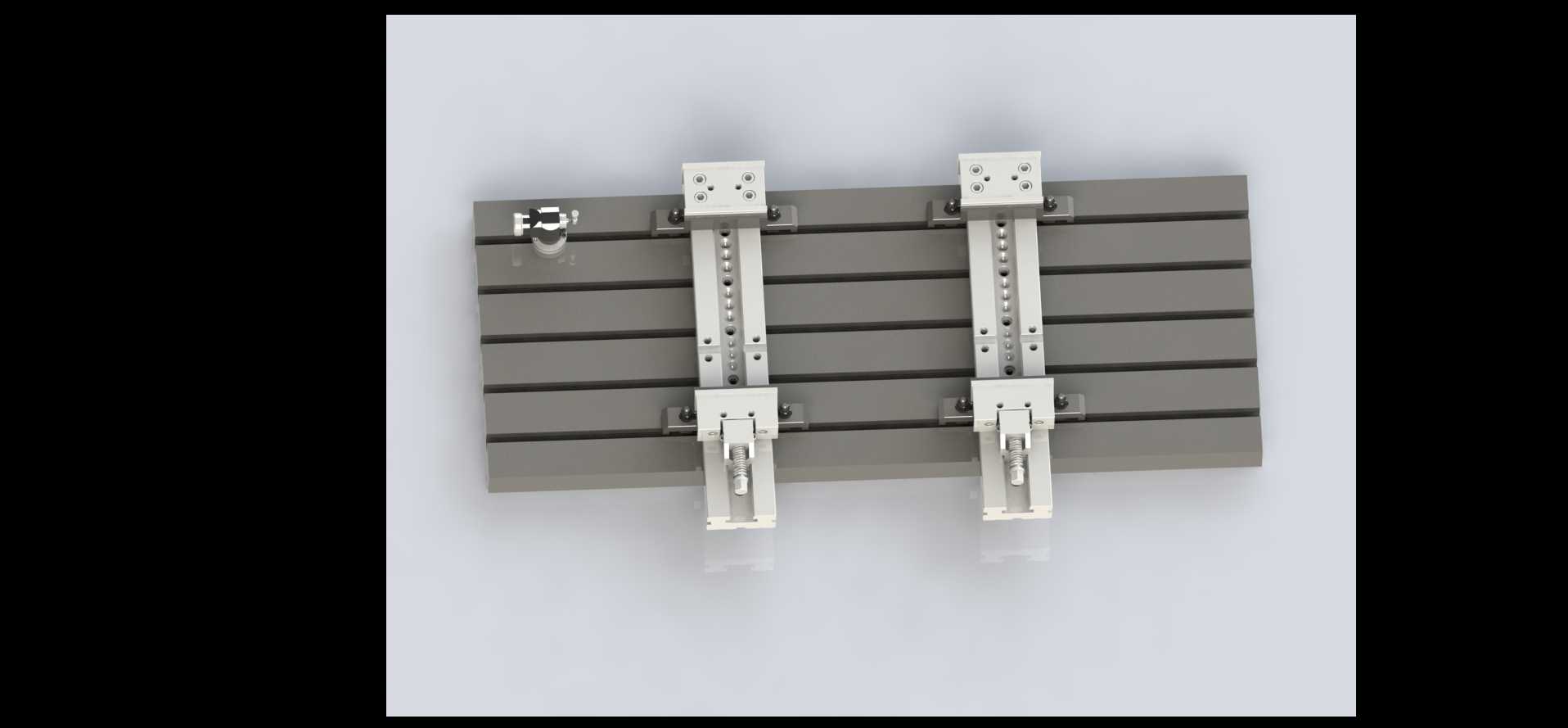

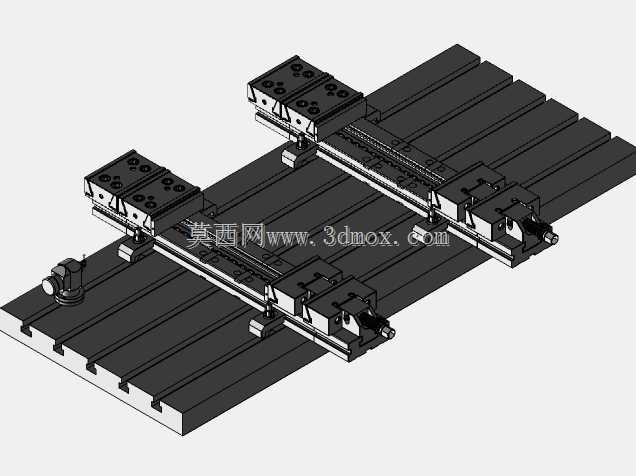

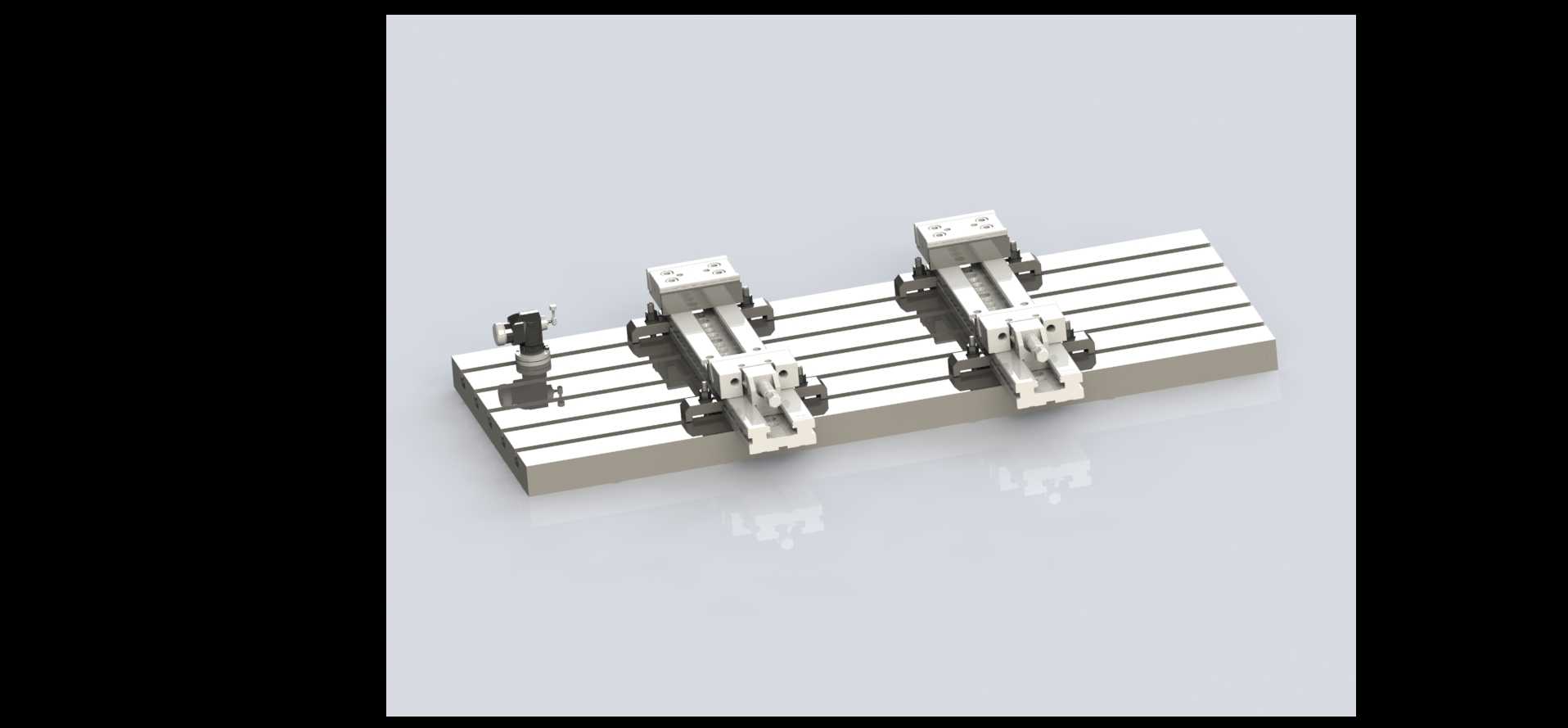

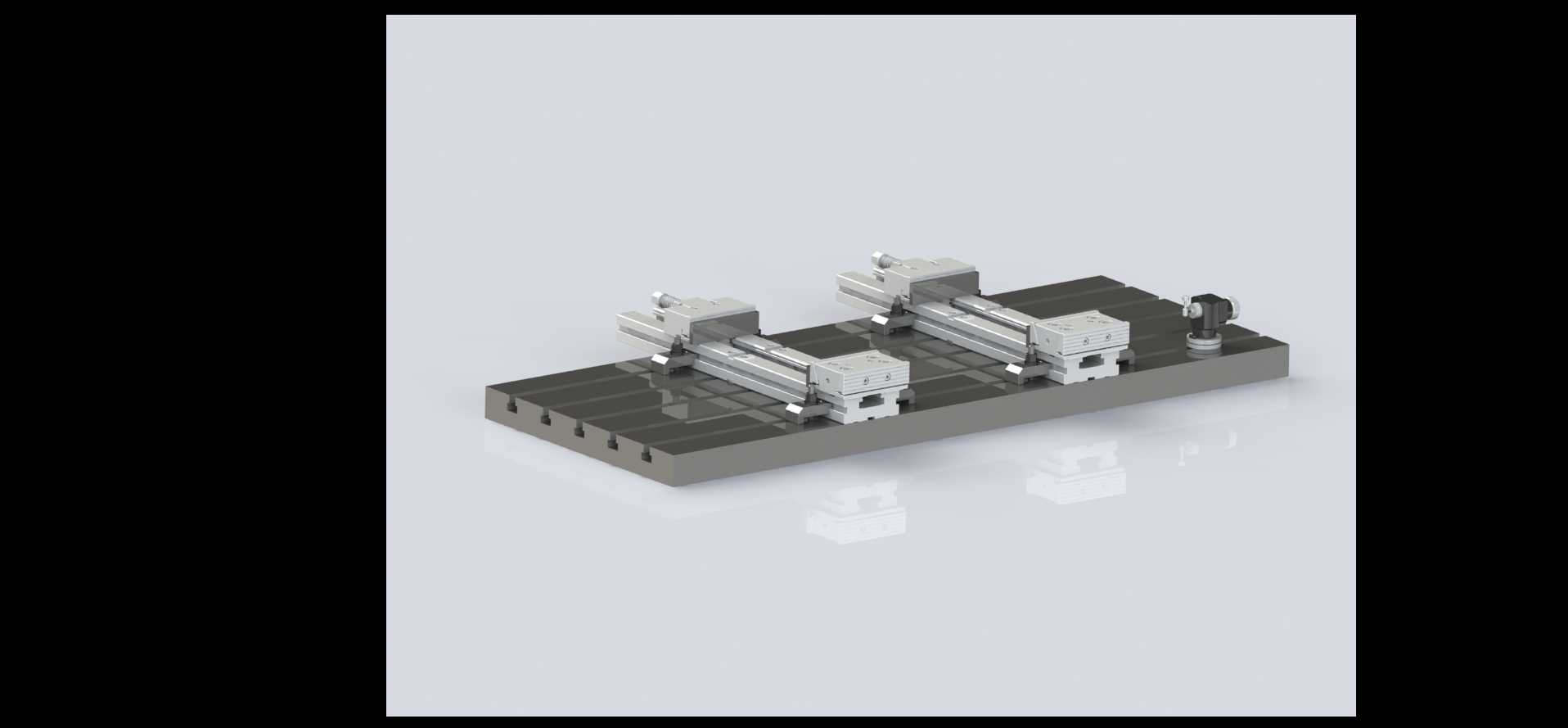

　　结构设计上采用了双工位并行布局，两个独立的夹紧单元沿底座长度方向对称布置，每个夹紧单元都包含固定定位块、活动压块、微调螺杆和锁紧机构，固定定位块的侧面做了直角定位基准，工件靠紧定位面后，转动微调螺杆就能推动活动压块将工件夹紧，夹紧行程预留了15mm的调节空间，能适配一定尺寸范围内的不同工件，不需要频繁更换夹具。每个夹紧单元的压块接触面都做了网纹滚花处理，增大夹紧摩擦力的同时，不会压伤工件的已加工表面，压块的压紧面还设计了浮动结构，能自动适应工件侧面的微小角度误差，保证夹紧时受力均匀，避免磨削过程中工件出现位移或翘曲。

　　底座采用高牌号灰铸铁铸造而成，经过两次时效处理消除内应力，长期使用不会出现变形，底座的T型槽安装孔做了长圆孔设计，安装时可以沿工作台横向微调位置，方便对齐磨头的磨削行程范围。整套结构的外形长度控制在400mm以内，宽度180mm，整体高度120mm，不会超出普通小型平面磨床的加工行程边界，磨头上下移动的安全距离足够，不需要额外加高磨头支架。在实际使用中，这套结构还可以根据加工需求调整两个夹紧单元的间距，松开底座上的锁紧螺栓就能滑动夹紧单元到合适位置，适配不同长度的工件装夹，甚至可以同时装夹两种不同规格的小型工件，实现同工序的混流加工。

　　从磨削工艺的角度考虑，夹具的所有凸起结构都做了倒角处理，避免磨削时砂轮碰到夹具本体造成损伤，夹紧螺杆的位置设计在工件侧面下方，不会高出工件的待磨削表面，砂轮走刀时不会与夹紧机构发生干涉。每个夹紧单元的侧面还预留了定位销孔，需要更高定位精度时，可以加装圆柱销对工件进行重复定位，重复定位精度能控制在0.005mm以内，满足精密零件的磨削公差要求。底座的底面开有排屑槽，磨削产生的磨屑和切削液能顺着排屑槽流走，不会堆积在夹具底部影响安装精度，日常清理也十分方便，只需要用压缩空气就能将槽内的磨屑吹净。

　　这套结构的设计思路完全围绕磨床加工的实际需求出发，没有多余的复杂结构，所有零部件都采用标准化的机加工工艺就能制作，维护成本低，夹紧机构的易损件都是标准件，磨损后可以直接更换，不需要整体报废夹具。在小批量零件加工场景下，相比通用平口钳装夹，这套双工位结构的装夹效率能提升一倍以上，而且定位一致性更好，磨削后的工件尺寸离散度更小，能有效降低后续尺寸筛选的工作量。对于需要进行两端面平行度磨削的零件，一次装夹就能完成两个工件的单端面加工，翻面后再进行另一端磨削，不需要重新调整夹具基准，能很好地保证两端面的平行度公差。
