精密磨削加工用可调式磨盘装夹工装

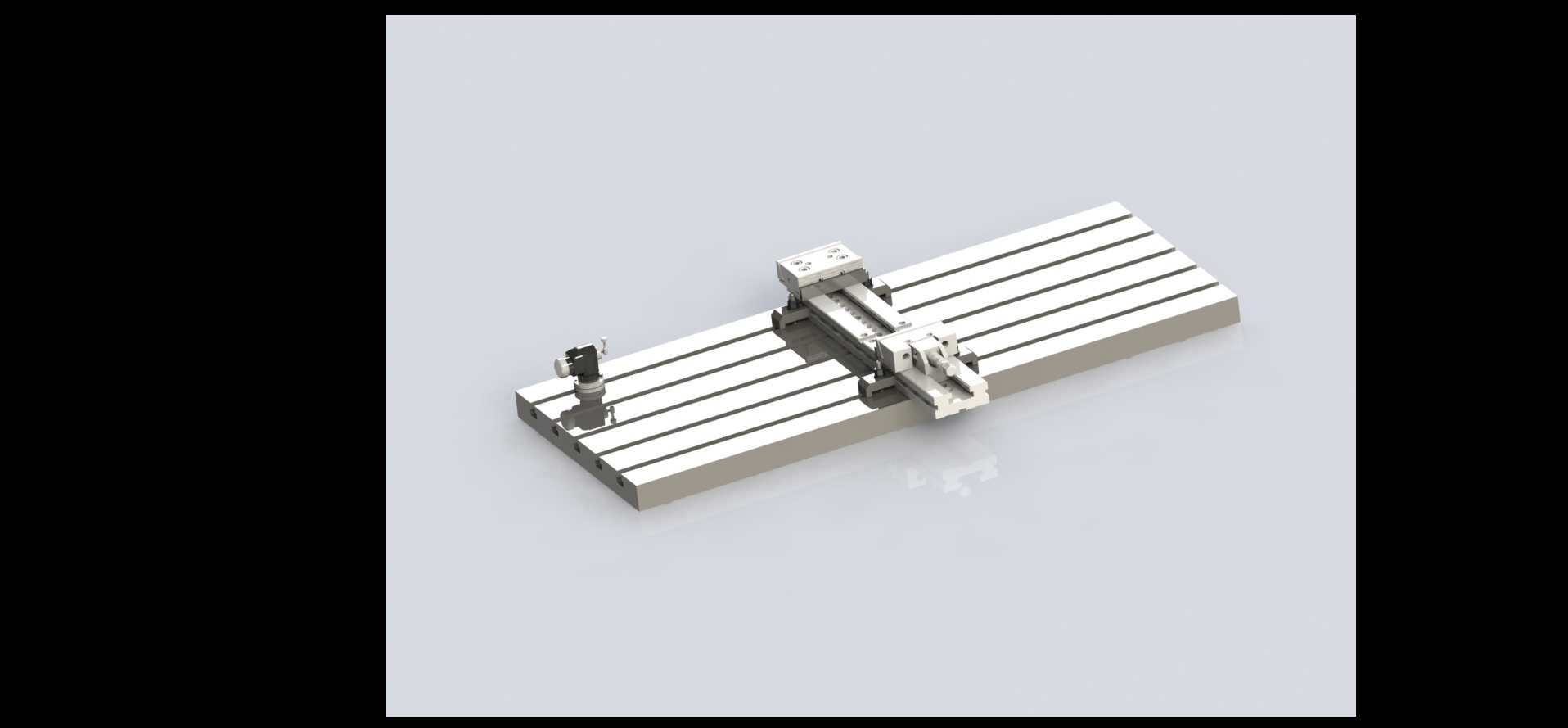

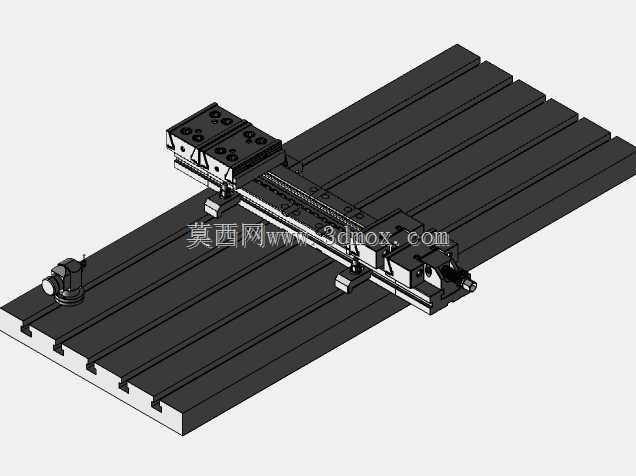

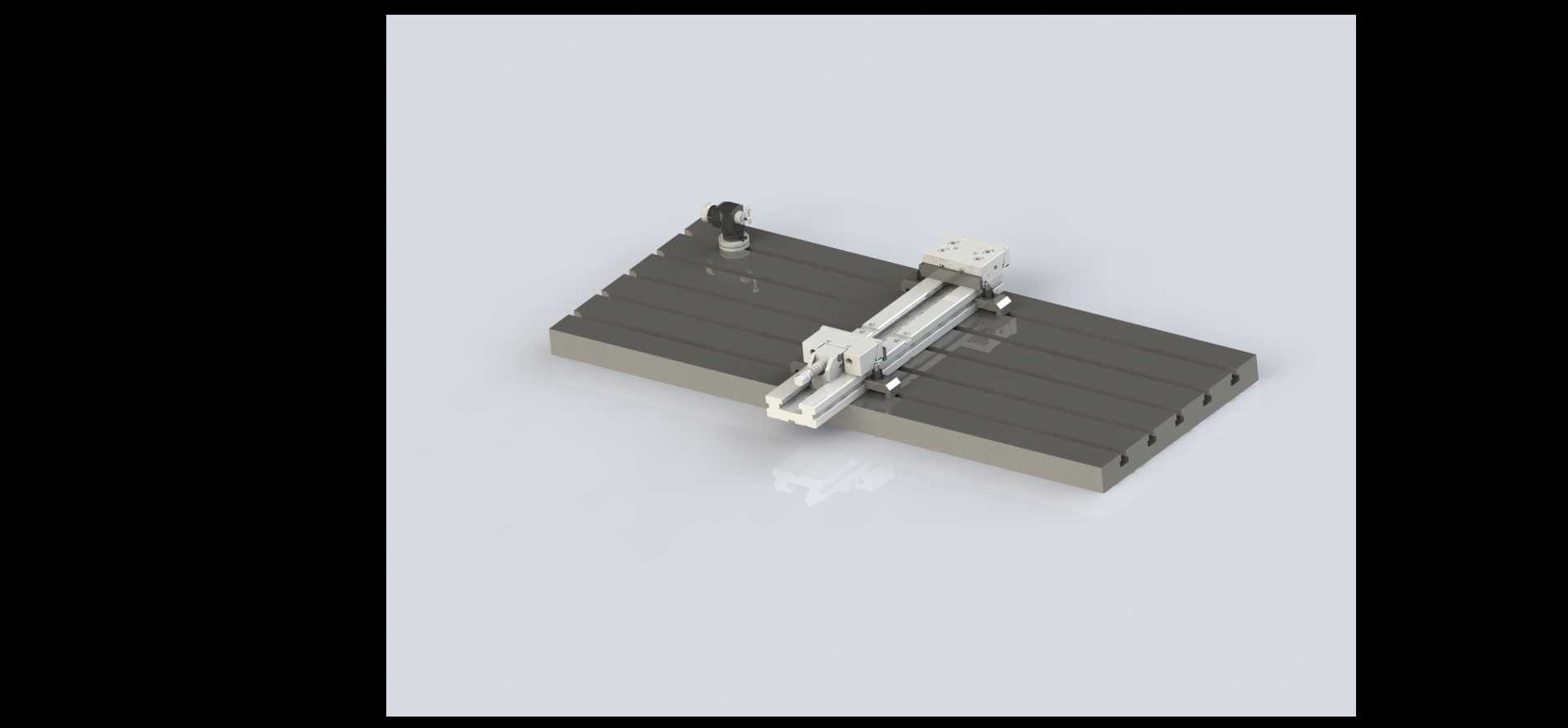

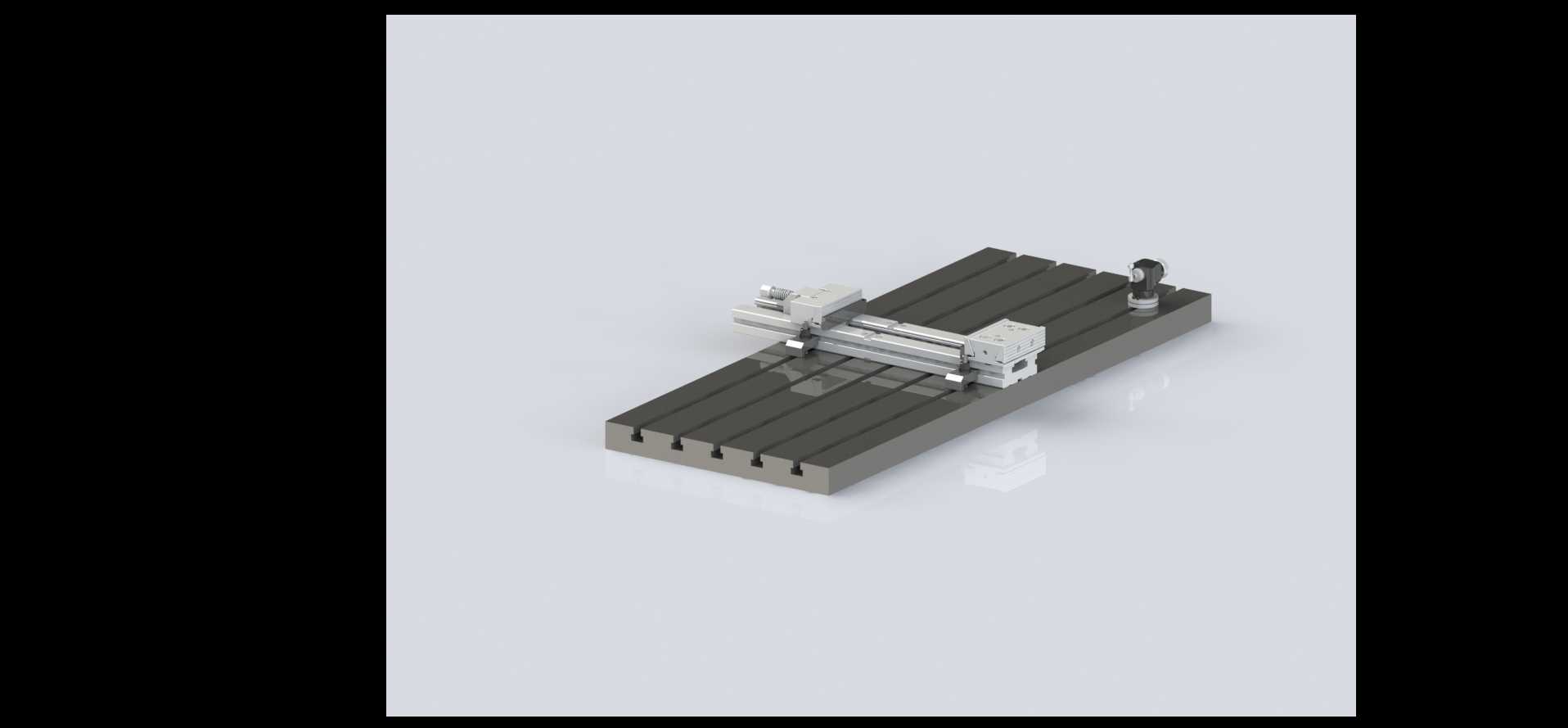

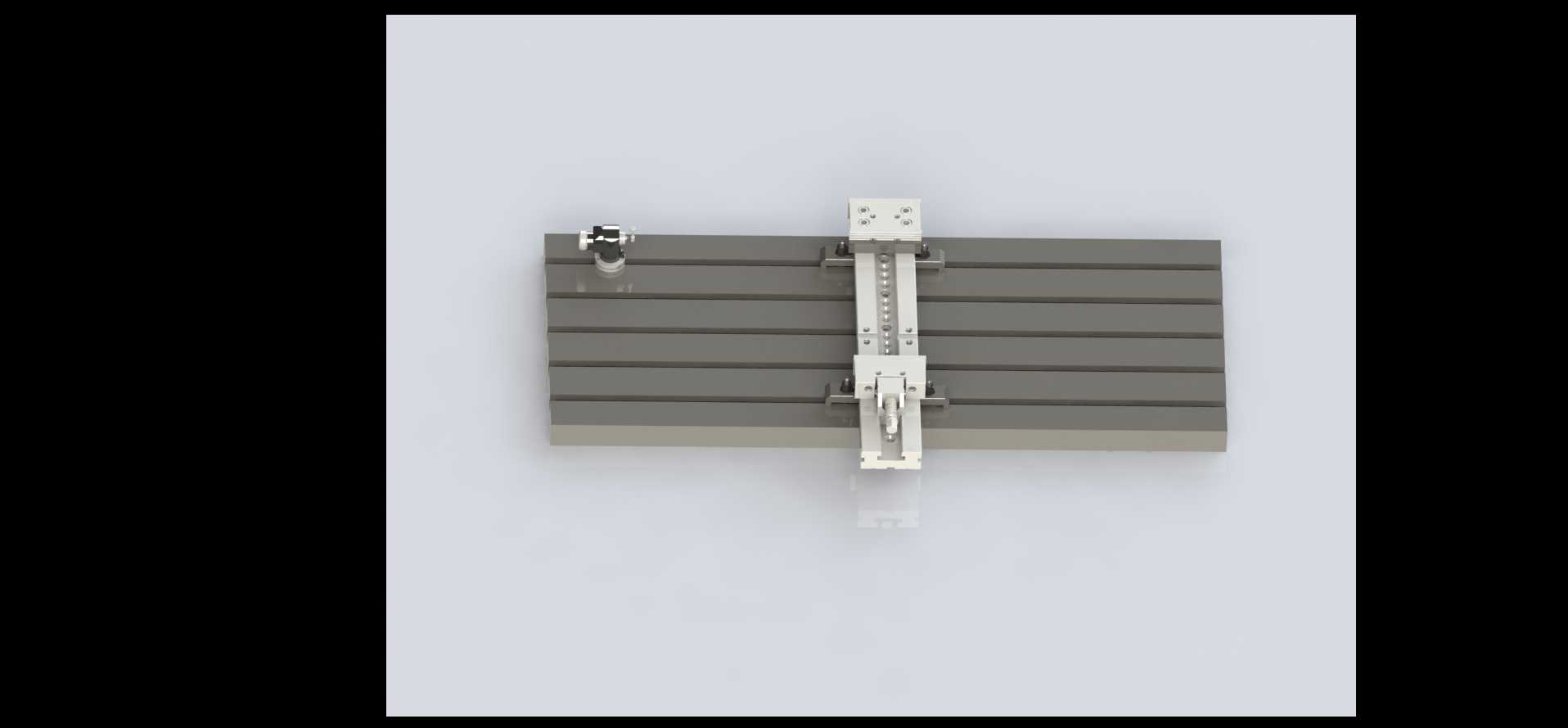

　　在精密磨削加工场景中，这类带导轨基座的磨盘装夹结构，主要承担工件定位、磨削过程载荷传递的核心作用，常见于平面磨床、工具磨床的小批量精密零件加工工位，适配传感器类小型精密零件、硬质合金刀片、微型液压阀块等对平面度、平行度要求在微米级的工件加工需求。从结构设计逻辑来看，整套结构采用T型槽铝型材作为基座主体，一方面利用铝型材的标准槽型实现夹具组件的快速位置调整，另一方面基座本身的平面度经过预磨处理，能为整套装夹系统提供稳定的基准面，避免因基座变形导致的加工精度偏差。基座上的滑动夹紧组件采用双导向块配合锁紧螺钉的结构，滑动块与导轨槽的配合间隙控制在0.02mm以内，既保证调整过程的顺滑度，又能在锁紧后提供足够的夹持刚性，

　　抵消磨削过程中砂轮接触工件产生的径向切削力，防止工件出现位移让刀的问题。两端的定位挡块采用可拆式设计，针对不同长度的工件可以快速更换挡块规格，挡块的定位面经过淬火处理，硬度达到HRC55以上，长期受工件挤压也不会出现凹陷变形，保证重复定位的一致性。整套磨盘工装的安装边界完全适配常规小型平面磨床的工作台T型槽间距，基座底部预留的安装沉孔可以直接配合T型螺栓完成固定，不需要额外制作过渡连接板，安装后整体高度控制在120mm以内，不会超出磨床砂轮的有效行程范围，也不会和磨床的冷却液喷嘴、防护罩等周边部件产生干涉。从功能特性上看，这套结构区别于传统的一体式磨盘夹具，它的夹持范围可以通过滑动组件在0-300mm区间内无级调整，

　　不需要更换不同规格的夹具就能适配不同尺寸的工件，能大幅减少小批量多品种加工场景下的夹具更换调试时间。滑动夹紧组件上的压紧螺钉采用细牙螺纹设计，进给精度可以达到0.01mm每转，针对薄壁类易变形工件，可以精准控制夹紧力，避免夹装变形导致的加工后工件平面度超差。基座上的T型槽同时可以作为冷却液的导流槽，磨削过程中喷出的冷却液可以顺着槽型快速流回机床冷却液回收箱，不会在基座表面积存磨屑和冷却液混合物，减少磨屑堆积对夹具滑动精度的影响。在实际加工应用中，这套工装除了承担常规的平面磨削装夹功能外，还可以配合角度块实现小角度斜面的磨削加工，只需要在工件定位面垫上对应角度的精密角度块，调整夹紧组件的位置锁紧后就能完成斜面加工，

　　不需要额外配置正弦磁台等专用夹具，对于小型加工车间来说能有效降低工装采购成本。设计过程中特意将夹紧组件的受力点设置在工件高度方向的中心位置，避免夹紧力产生的力矩导致工件翘起，保证工件底面和基座基准面完全贴合，加工后工件的上下平面平行度可以稳定控制在0.005mm以内，满足精密传感器零件的装配精度要求。整套结构的所有滑动配合面都设计了防尘结构，滑动块和导轨槽的配合间隙处加装了毛毡密封条，能阻挡磨削过程中产生的细小磨屑进入配合面，避免磨屑刮伤导轨面导致滑动卡滞，延长夹具的维护周期和使用寿命。基座的两端设计了起吊螺纹孔，针对大尺寸规格的同系列工装，可以通过吊环完成快速吊装转运，不需要人工搬抬，降低车间作业的安全风险。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求进行了标注，滑动组件的行程范围做了限位设计，调整到极限位置时不会出现滑块脱出导轨的问题，装配关系完全按照实际装配逻辑设置，不存在干涉错配的情况，模型导入到装配仿真软件中可以直接进行夹紧动作模拟、受力变形分析，不需要额外调整结构参数。
