VDI40多接口集成式安装基座结构

　　在机床工装配套、检测工位搭建以及自动化产线的快换模块部署场景中，这类多接口集成基座是工位端实现不同功能元件快速定位、统一安装的核心承载部件，日常应用里，它常被布置在检测台架、机床刀库侧方或者工装转接板上，用来同时固定不同规格的定位销、气路接头、检测探头基座以及快换插接头，避免零散安装带来的定位偏差、管线杂乱问题。

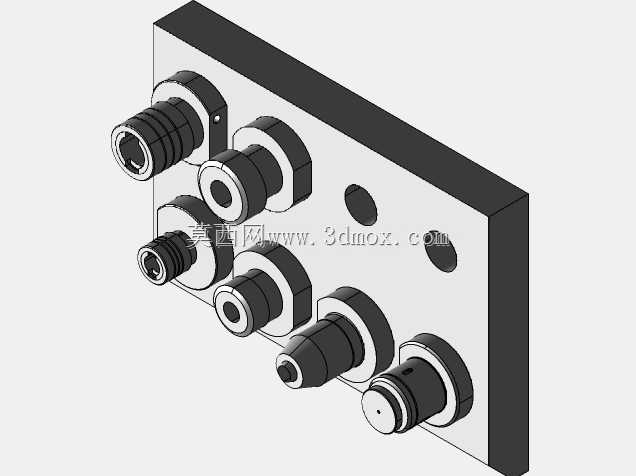

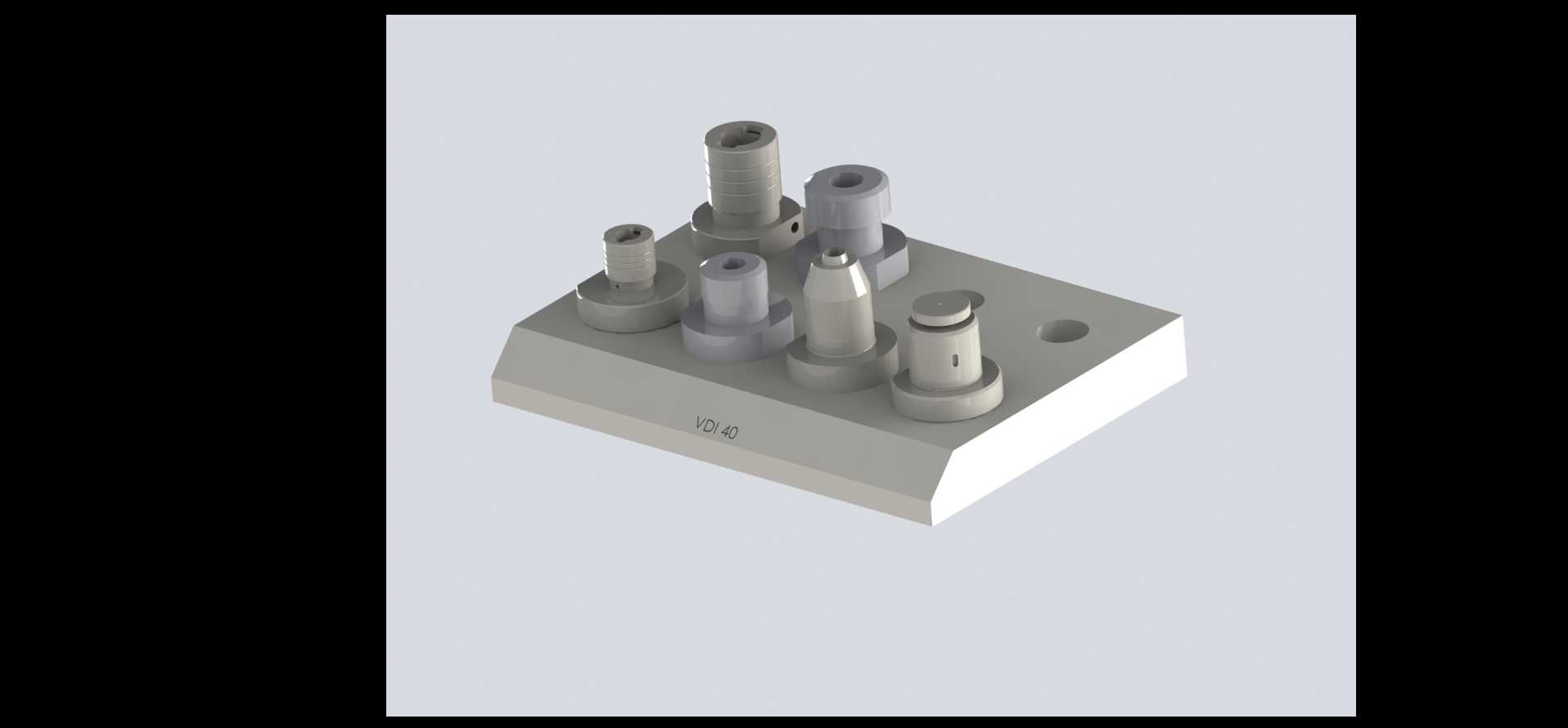

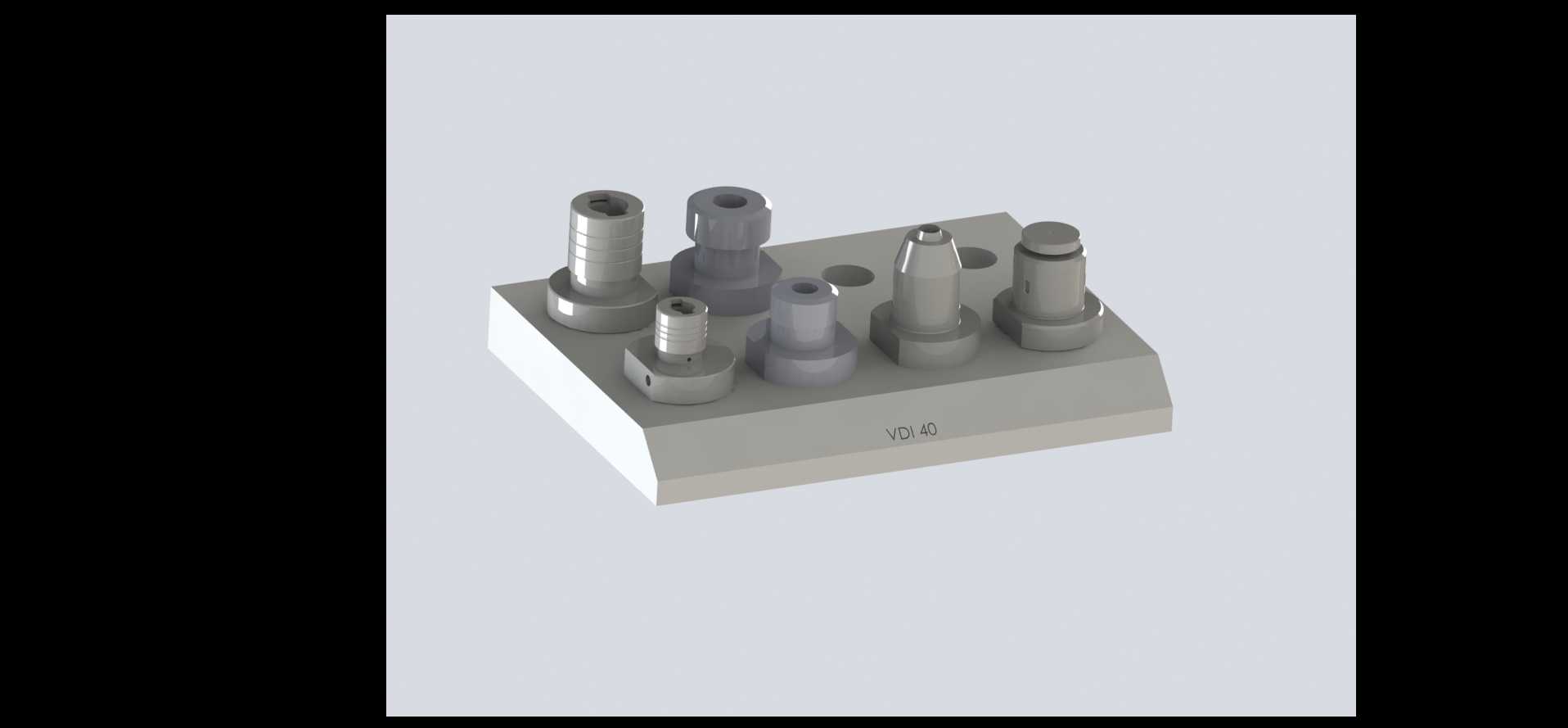

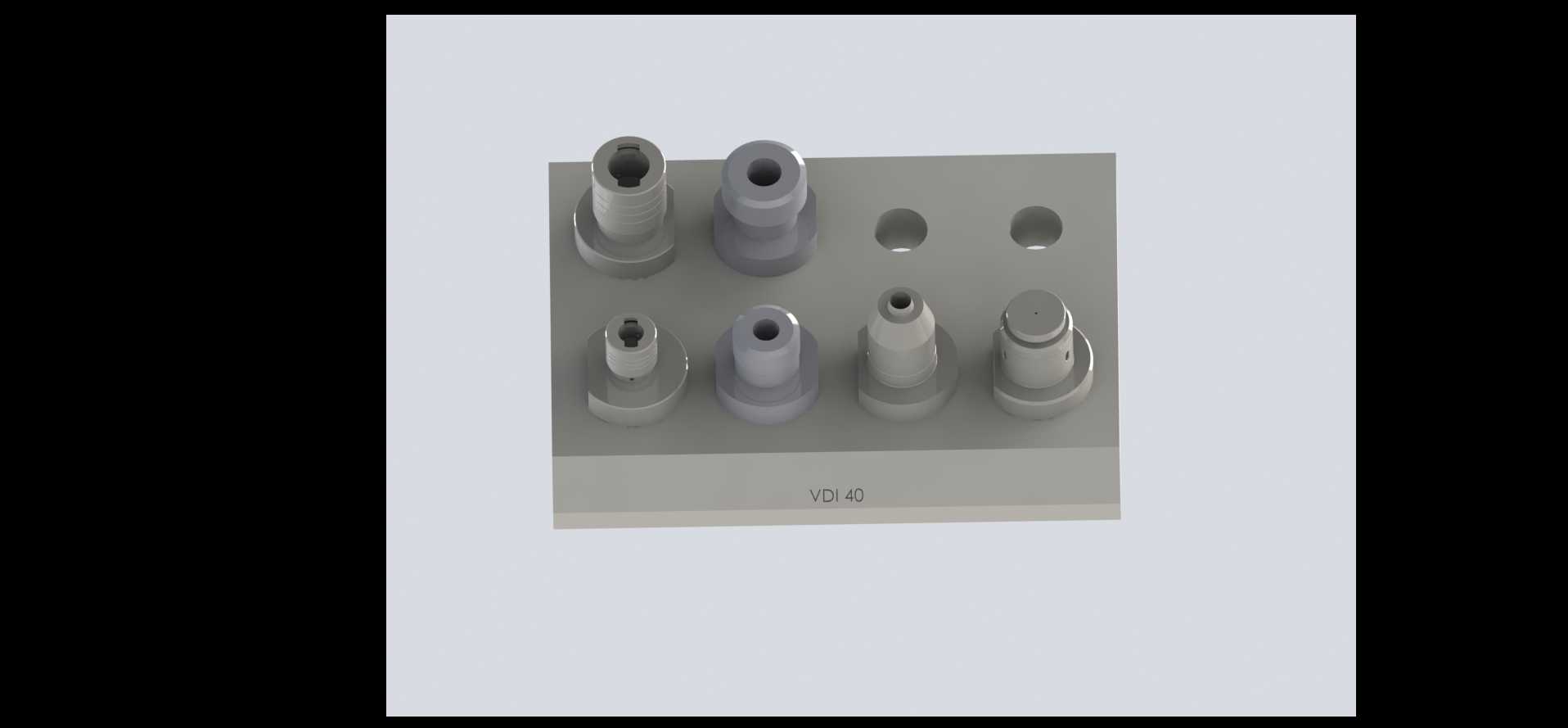

　　从实际功能来看，这个基座本体采用一体化铣削成型的矩形块结构，底面为平整安装面，可通过侧边的锁紧结构或者底面的沉头孔固定在对应安装工位上，基座上集成的7组不同规格接口，分别对应不同直径、不同连接形式的外接元件，其中带外螺纹阶梯结构的接口用于连接带内螺纹锁紧套的管路接头或者定位导柱，带内锥孔的接口用于匹配带锥面定位的检测探头或者快换销，带侧部锁紧孔的小型接口用于固定微型传感器或者气路单向阀，不同接口的位置排布经过实际工位的操作空间校核，相邻接口之间预留了足够的扳手操作空间，不会出现安装时工具干涉的问题。

　　设计思路上，这类基座首先要保证各接口的位置度公差，因为外接元件多为定位或者检测类部件，接口之间的相对位置偏差会直接传导到末端元件的定位精度上，所以建模时首先确定安装基准面，以底面和其中一个侧边为第一、第二基准，所有接口的中心坐标都基于这两个基准标注，保证加工后各接口的位置度控制在0.02mm以内；其次接口的结构形式完全匹配VDI40标准的连接尺寸，锥面角度、螺纹规格、阶梯轴直径都沿用标准参数，不需要额外加工转接件就能直接适配标准外购件，降低配套成本；基座本体的边角做了C2倒角处理，既避免安装时锐边划伤操作人员，也能减少装配过程中与周边部件的磕碰损伤，基座表面刻有的VDI40标识，方便现场人员快速识别规格，避免错装。

　　从安装边界来看，基座整体的长宽尺寸适配常规40系列的工装安装板，安装孔位间距符合通用工装的孔系标准，不需要对现有安装台架做额外改造就能直接固定；基座的整体高度控制在较低范围，安装后外接元件的重心贴近安装面，即使在设备高速移动或者产生振动的工况下，也不会出现悬臂过长导致的共振问题，各接口的深度根据对应外接元件的插入长度设计，既保证元件插入后有足够的配合长度保证连接刚性，也不会出现贯穿基座导致底面密封失效的问题；基座上预留的两个光孔，是用于安装定位销的工艺孔，在基座首次安装到工位时，通过这两个孔与台架上的定位销配合，能快速完成基座的初始定位，后续拆装重复定位精度可以控制在0.01mm以内，不需要每次安装后重新校准各接口的位置。

　　实际使用中，这类集成基座替代了以往零散安装多个独立支座的方案，原本需要7个独立支座分别固定的元件，现在只需要一个基座就能完成安装，大幅减少了台架上的安装点数量，也减少了多个支座累积的安装误差，在检测工位上使用时，不同的检测元件可以同时固定在基座上，一次装夹就能完成多个参数的检测，不需要反复更换夹具；在机床工装场景中，基座上的接口可以同时安装冷却喷嘴、定位块、到位检测开关，不需要在夹具本体上加工多个安装孔，简化夹具本体的加工工艺，当需要更换工位功能时，只需要更换对应接口上的元件，不需要拆卸整个基座，大幅缩短工位调整的时间。建模过程中，各接口的配合面都做了公差带的区分，间隙配合、过渡配合的面分别按照对应的公差要求建模，后续导出工程图时可以直接提取尺寸标注，不需要二次调整，基座的壁厚也经过刚度校核，在承受常规的侧向锁紧力时，变形量控制在微米级，不会影响接口的定位精度。
