多工位卡盘适配颚板结构设计

　　这类结构的颚板能有效提升设备的稼动率，减少工装准备的等待时长。从功能特性上看，这套颚板采用一体化基板设计，所有夹持工位都集成在同一块基础板上，基板的底面与卡盘的安装定位面完全贴合，安装时只需要完成一次基板的找正锁紧，所有工位的定位基准就能统一，避免了单块颚板逐个安装带来的基准偏移问题。每个颚口的型面都根据常见工件的外形做了适配设计，有平口夹持结构、带V型定位的圆弧夹持结构、带避让槽的异形件夹持结构，还有带多点定位凸台的多孔件夹持结构，不同结构的颚口对应不同的工件外形，平口结构适合夹持规则的方形、矩形工件，夹持面做了细微的防滑纹理处理，在保证足够夹持摩擦力的同时，不会在工件表面留下过深的夹痕；V型结构适合夹持轴类、圆形截面的小型零件，在精密机加工的装夹环节里，卡盘颚板是直接决定工件夹持稳定性与定位精度的核心接触部件，这套多规格集成式颚板，主要适配DMG系列加工设备的卡盘装夹需求，覆盖小尺寸异形件、规则块状零件、带孔位结构件的多场景装夹作业，在批量精密加工场景下，能大幅减少换型调整的辅助时间，避免频繁更换单组颚板带来的定位误差累积。从实际加工场景来看，这类集成颚板常应用在多工位批量加工的产线中，比如小型传感器壳体、精密五金接插件、仪表结构件的铣削、钻削工序里，不同规格的颚口对应不同外形的工件夹持需求，操作人员不需要反复拆装颚板，只需要根据工件尺寸选择对应工位的颚口完成装夹，就能快速进入加工流程，对于小批量多品种的精密加工车间来说，V型面的角度经过精准计算，能保证圆形工件的中心与卡盘回转中心重合，减少找正时间；带避让槽的结构适合夹持带凸起结构的异形件，避让槽能给工件的凸起部分留出足够空间，避免装夹时出现干涉；多点定位凸台的结构适合带预制孔的工件，凸台能插入工件的预制孔内完成定位，再配合夹持面的压紧力，能有效避免加工过程中工件出现位移。从设计思路上，这套颚板在开发阶段就充分考虑了现场加工的实际痛点，传统单组颚板每次更换都需要重新找正、打表，对于小批量多品种的加工场景，换型时间往往能占到整个加工周期的三成以上，而且反复拆装颚板会导致卡盘的安装螺孔出现磨损，长期使用会影响卡盘本身的精度。一体化集成的设计思路，就是把常用的几种夹持颚口整合到同一块基板上，基板的安装尺寸完全匹配对应型号卡盘的安装接口，安装时通过基板上的定位销孔与卡盘上的定位销配合，能快速完成基板的定位，再通过锁紧螺栓完成固定，整个安装过程只需要一次找正，后续切换不同工件时只需要调整对应颚口的锁紧滑块，不需要再拆卸基板，也不需要重新找正基准。在细节设计上，每个颚口的夹持滑块都采用了可微调的结构，滑块与基板上的导轨槽配合，能根据工件的实际尺寸调整夹持行程，调整到位后通过侧面的锁紧螺钉完成固定，调整精度能控制在0.02mm以内，能满足精密加工的装夹精度要求。颚板的所有棱边都做了倒角处理，避免操作人员在安装、调整工件时被锐边划伤，同时也能减少应力集中，提升颚板在长期夹持受力下的结构强度。从外形尺寸与安装边界来看，

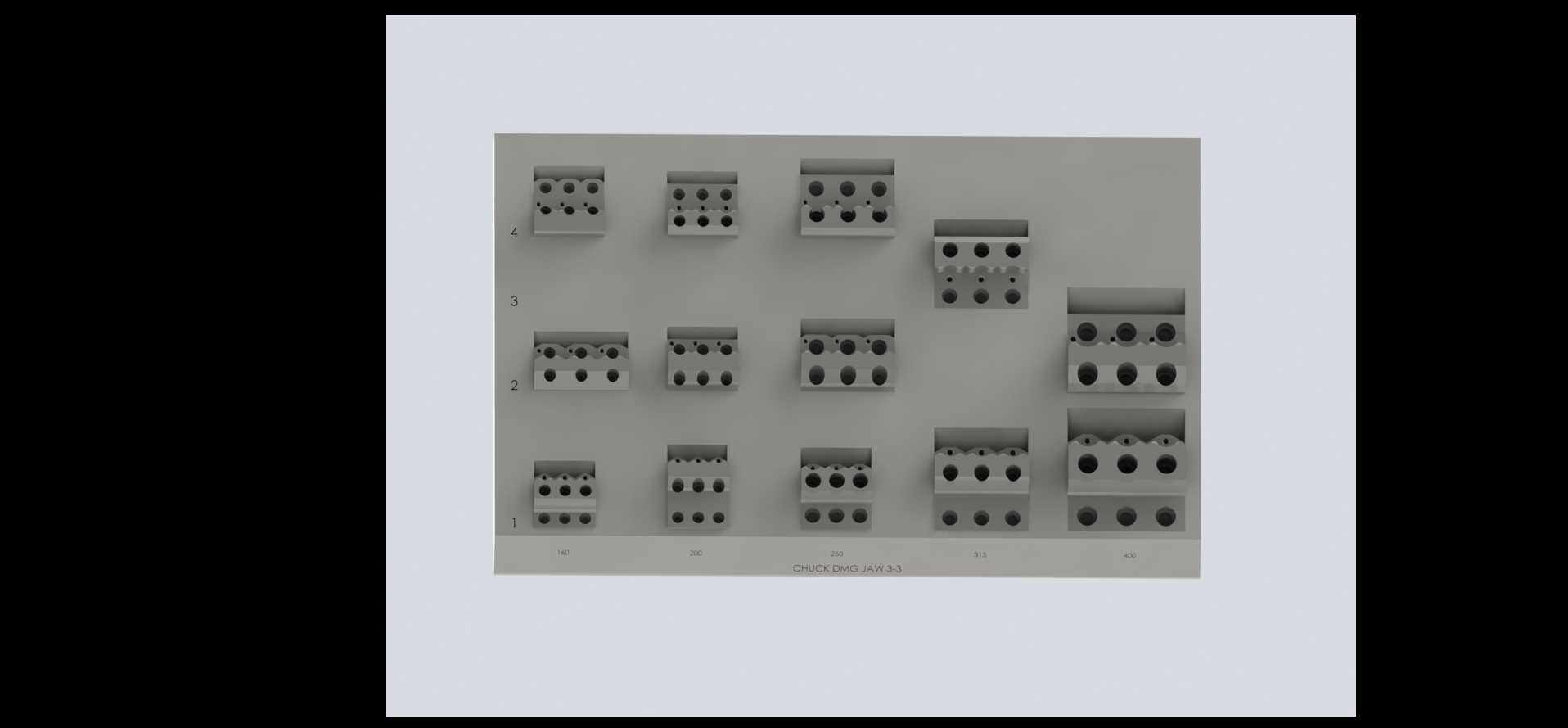

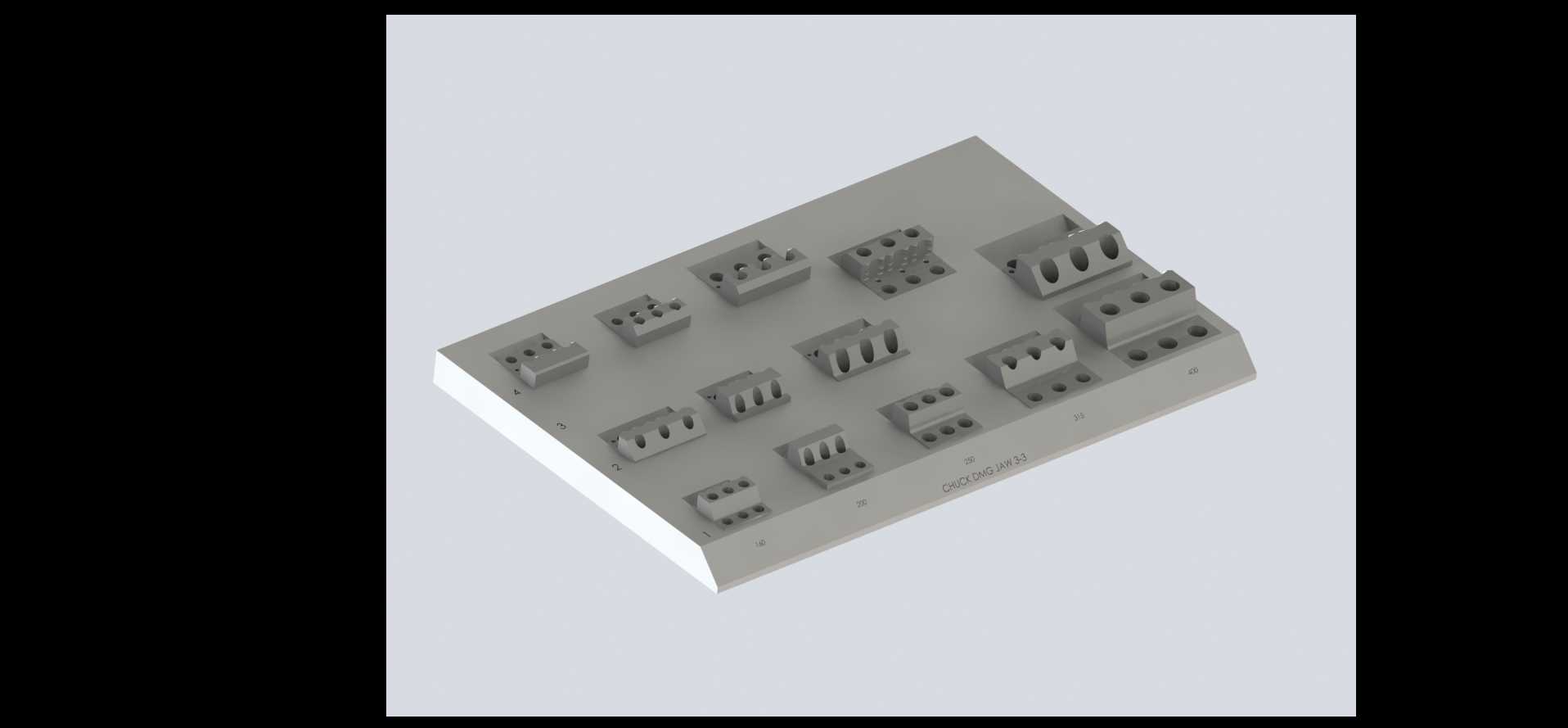

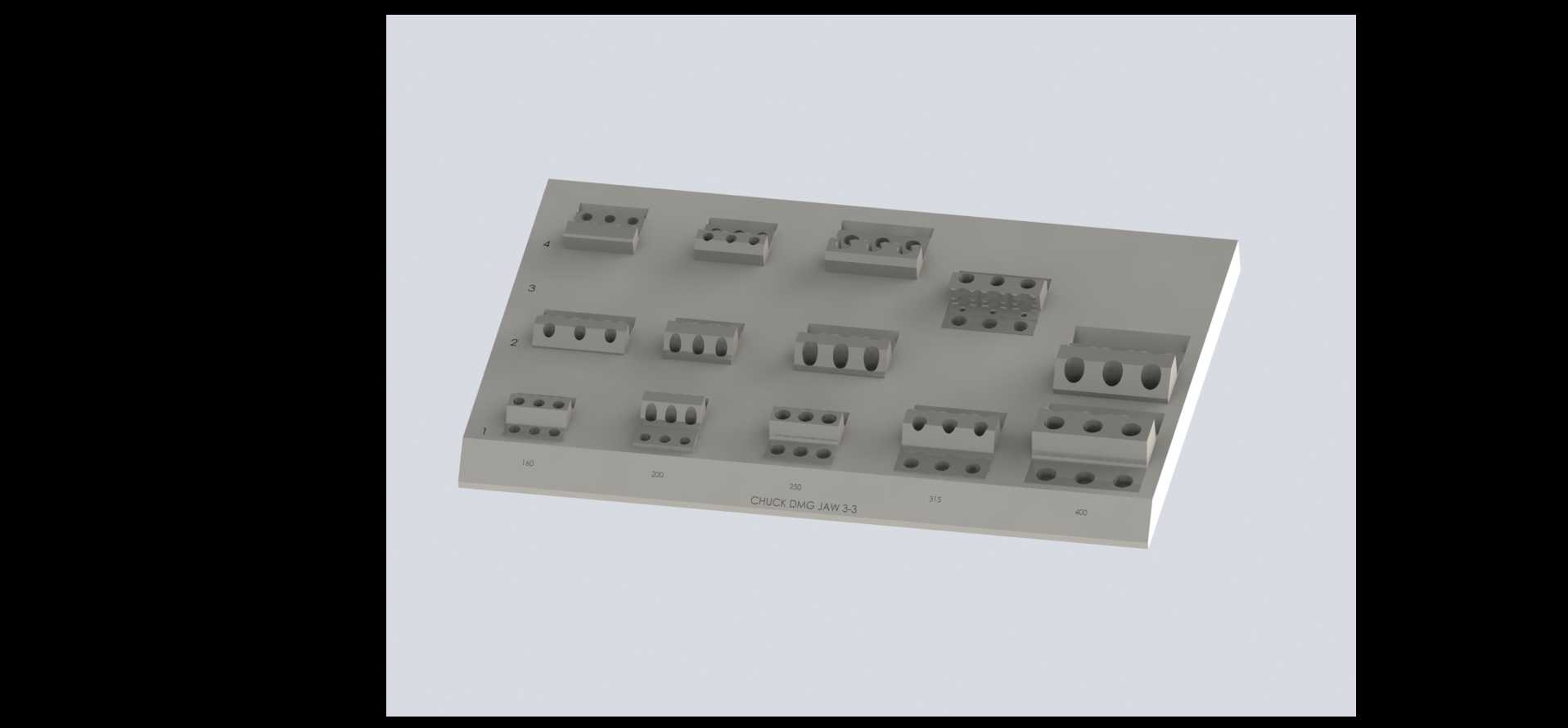

　　这套颚板的基板外形为矩形结构，整体厚度经过优化设计，在保证足够结构刚性的前提下，尽可能减少颚板本身占用的Z向空间，避免加工时刀具与颚板出现碰撞，基板的长度和宽度尺寸严格匹配对应卡盘的最大安装边界，不会超出卡盘的回转范围，保证设备高速回转时不会出现干涉。每个颚口的位置排布都经过了干涉校验，相邻工位之间留出了足够的操作空间，操作人员在装拆工件时不会被相邻的颚口结构干扰，同时也给刀具的走刀路径留出了足够的安全距离，加工时刀具能顺利到达工件的所有加工面，不会与颚板结构发生碰撞。基板上的安装孔位完全按照对应卡盘的安装螺孔位置设计，孔位的位置度公差控制在0.01mm以内，保证安装后基板的中心与卡盘的回转中心重合，避免回转时出现偏心问题。

　　每个夹持滑块的行程都做了限位设计，滑块调整到最大行程时不会脱出导轨槽，调整到最小行程时也不会出现结构干涉，能适配的工件尺寸范围覆盖了该型号卡盘常用的加工工件尺寸区间，从几毫米的小型精密零件到几十毫米的中型结构件都能完成可靠夹持。在材料选择的设计考量上，颚板的主体基板采用合金结构钢制作，经过调质处理后具备足够的韧性与强度，长期承受夹持力不会出现变形，夹持滑块的接触表面做了淬火处理，表面硬度达到HRC55以上，耐磨性能优异，长期使用不会因为磨损导致夹持精度下降，同时接触表面的粗糙度控制在Ra1.6以内，既能保证足够的摩擦力，又不会划伤工件的已加工表面。在实际使用中，这套颚板不仅能用于立式加工中心的卡盘装夹，也能适配数控车床、

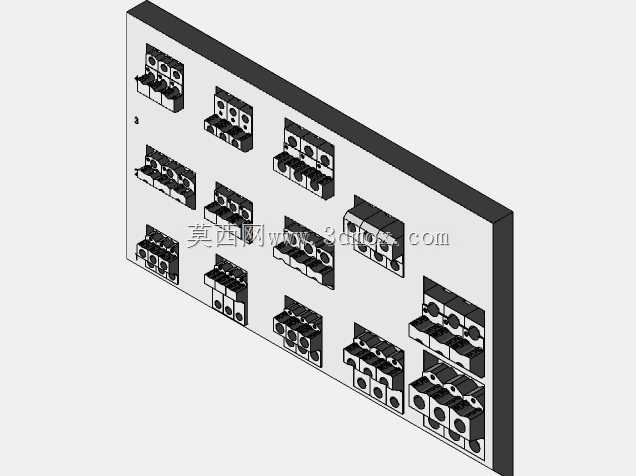

　　磨床的同类规格卡盘，只要卡盘的安装接口尺寸匹配，就能直接安装使用，不需要做额外的改装，通用性较强。对于从事精密零件加工的工艺人员来说，这类集成式颚板能有效简化工装准备流程，降低工装管理的成本，不需要储备多套不同规格的单组颚板，一块集成颚板就能覆盖大部分常见工件的装夹需求，同时统一的基准设计也能减少装夹带来的精度误差，提升加工成品的合格率。在三维建模过程中，这套颚板的所有配合面都做了公差配合设计，导轨槽与滑块之间采用间隙配合，保证滑块能顺畅滑动，同时不会出现过大的间隙导致夹持精度下降，安装孔与定位销孔的尺寸公差都按照精密工装的要求设计，能直接用于后续的加工生产参考，建模时所有的倒角、退刀槽、避让结构都按照实际加工工艺要求做了还原，没有出现工艺无法实现的尖角、薄壁结构，模型的结构完全符合实际加工的工艺要求，能直接作为工装设计的参考方案使用。
