成套科努斯长柄钻加工刀具组结构设计

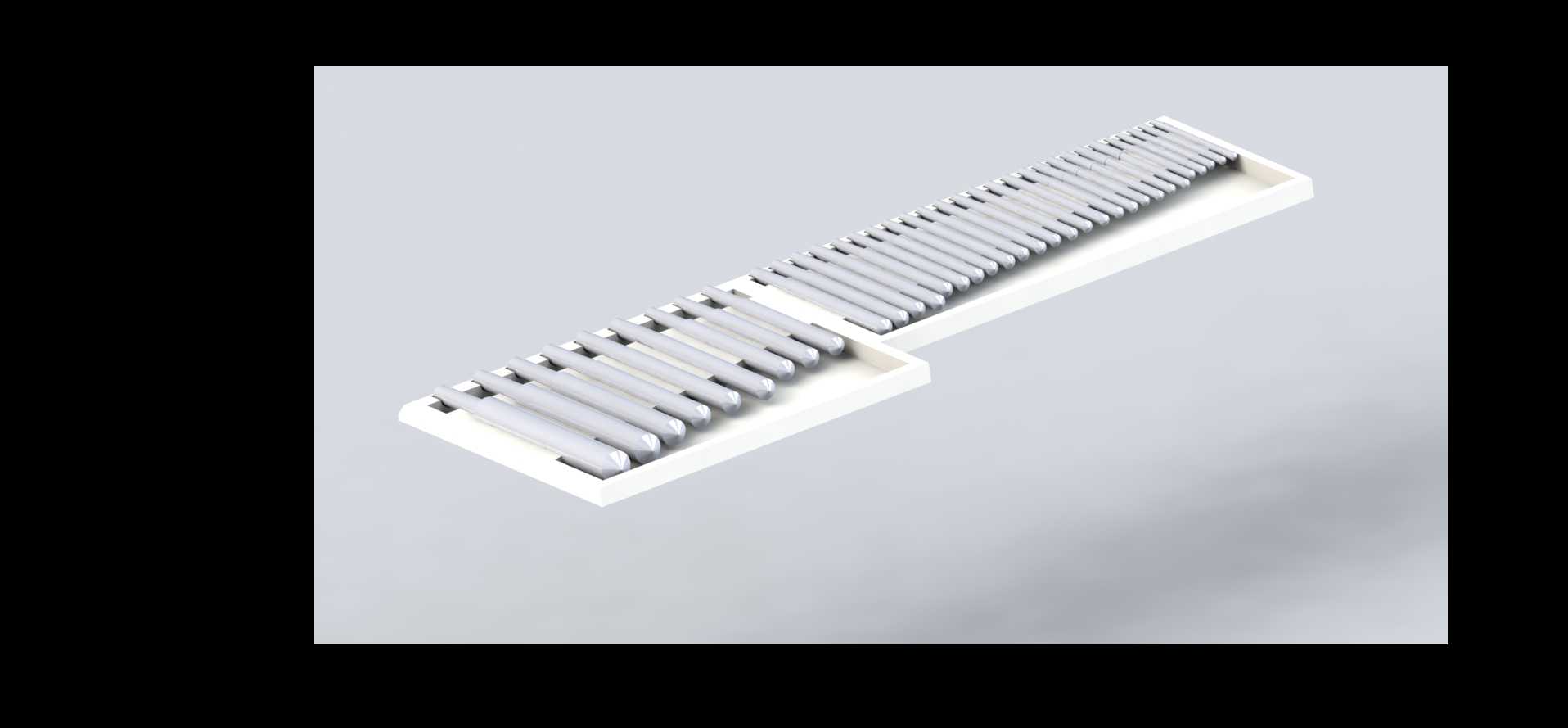

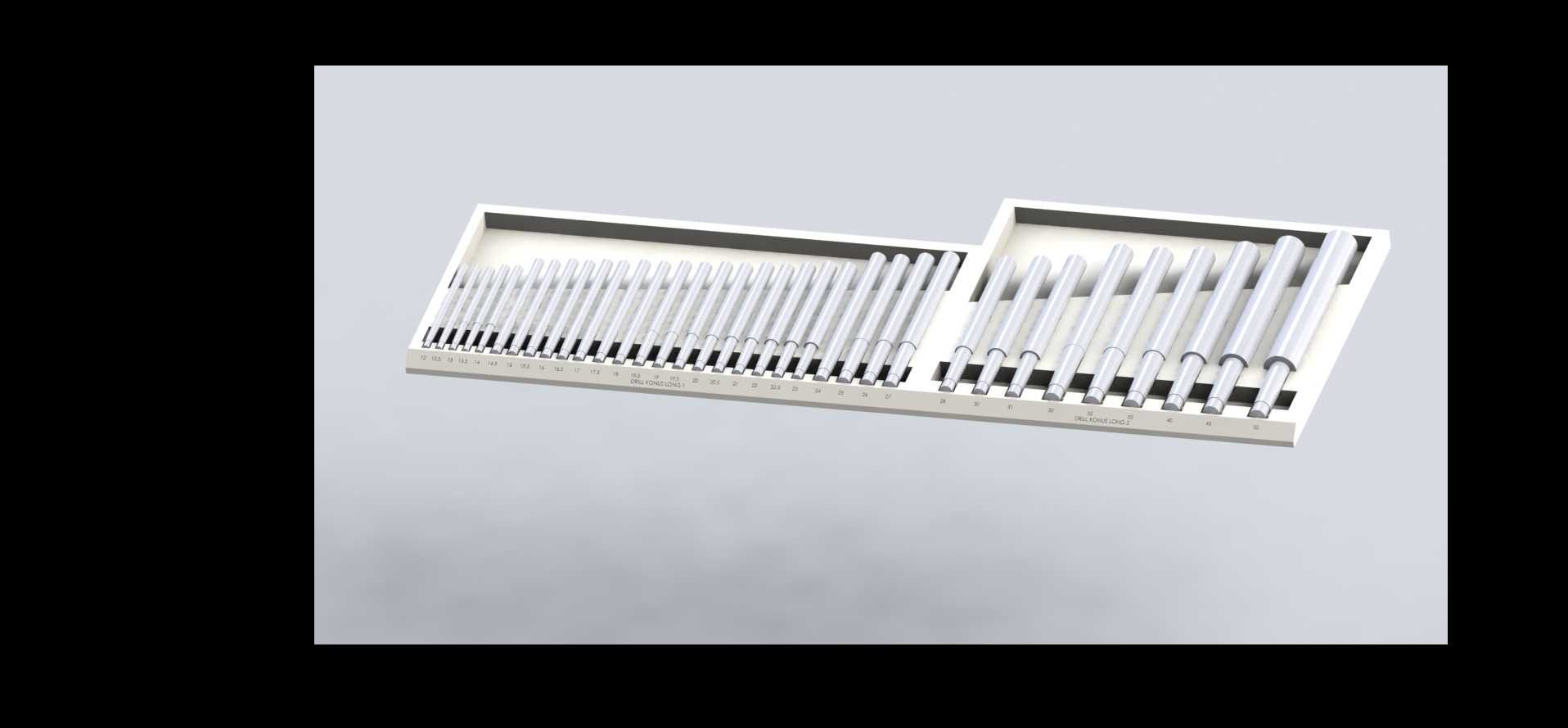

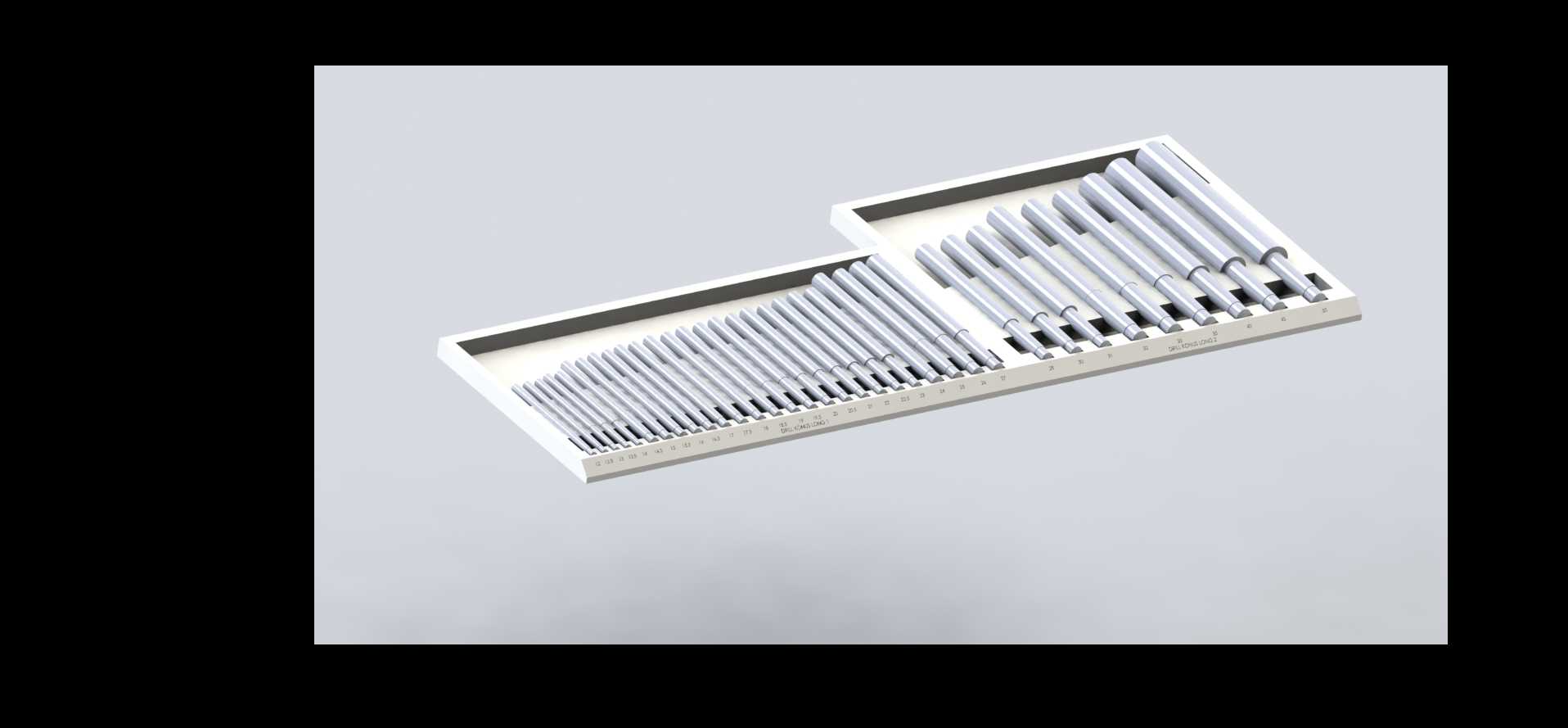

　　在金属切削加工的现场场景里，孔加工工序几乎覆盖了从普通零部件粗加工到精密模具精加工的全流程，不同孔径、不同加工深度的孔位需求，往往需要匹配对应规格的长柄钻来完成作业，这套成组排布的长柄钻刀具组，正是针对多规格孔加工的批量作业需求设计的配套刀具结构。从实际加工的使用场景来看，这类长柄钻主要适配立式钻床、摇臂钻床以及加工中心的深孔加工作业，当工件存在深腔结构、常规长度钻头无法触及加工面，或是需要跨越工装夹具的避让空间完成孔位加工时，长柄钻的加长刀身结构就能提供足够的加工行程，避免刀具与工件、工装发生干涉。整套刀具采用分格收纳的排布结构，每支钻头对应独立的放置槽位，槽位的尺寸与钻头柄部、刃部的直径一一匹配，

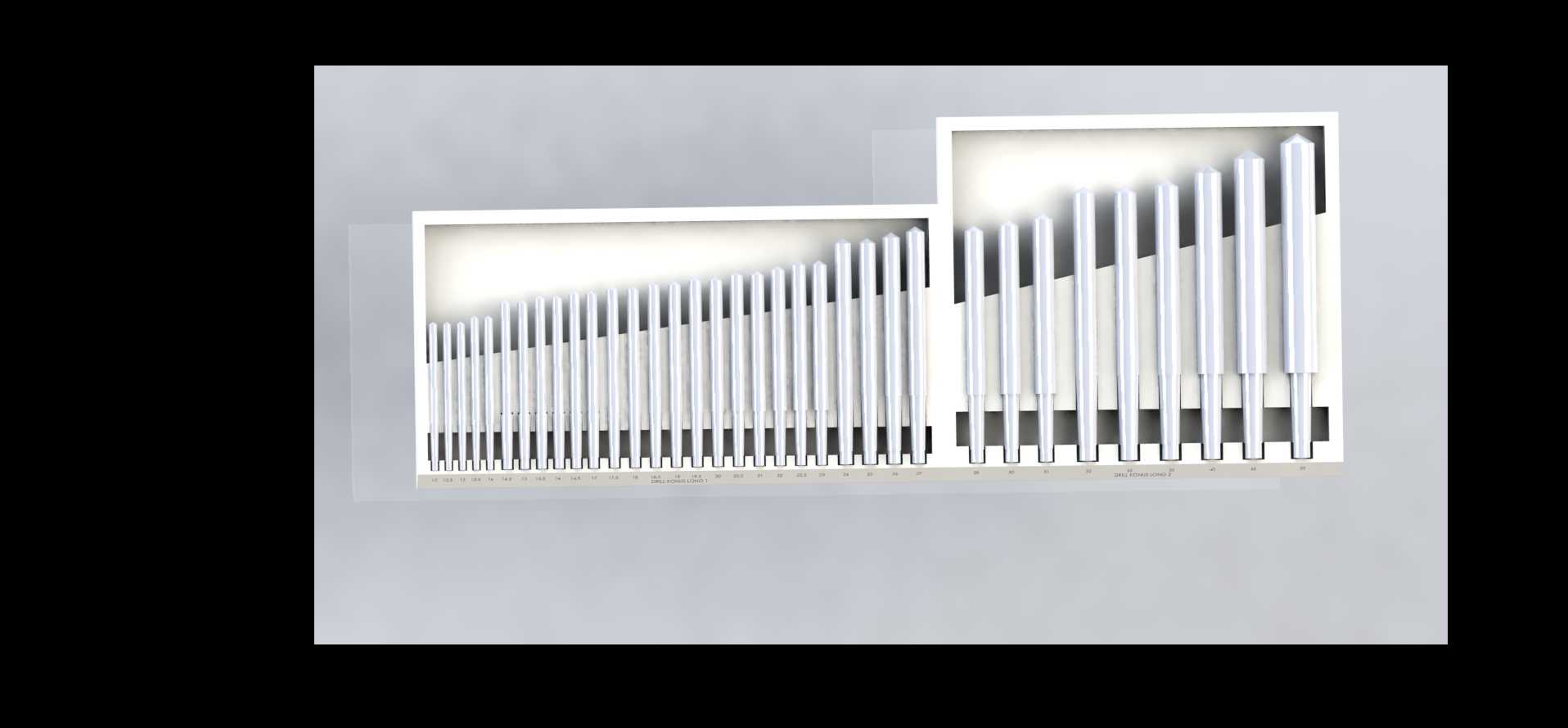

　　既可以避免刀具之间相互磕碰损伤切削刃，也能让作业人员快速识别不同直径规格的钻头，减少换刀时的找取时间，适配批量加工时频繁换刀的作业节奏。从设计思路上看，整套刀具的排布遵循直径梯度递增的逻辑，相邻规格的钻头直径差保持统一的梯度，覆盖常规机械加工中常用的孔径范围，能够满足从定位钻底孔到最终扩孔成型的全工序需求，无需额外搭配零散规格的刀具。单支长柄钻的结构分为切削刃部、刀身加长段、装夹柄部三个部分，切削刃部采用标准麻花钻的刃型设计，保证排屑顺畅与切削稳定性，刀身加长段的直径与刃部保持一致，整体同轴度控制在机加工装夹允许的公差范围内，避免高速旋转时出现摆振影响孔位加工精度，装夹柄部采用统一的标准柄径，能够适配通用钻夹头的装夹范围，

　　无需额外配置转换套即可完成装夹。收纳盒的外形尺寸参考了常规机床工具柜的抽屉内部空间设计，整体宽度与深度能够适配标准工具格的放置尺寸，盒体的分隔筋厚度经过优化，在保证结构强度的前提下尽可能压缩整体体积，不会占用过多的工具存放空间。在实际安装使用时，单支钻头的装夹深度需要匹配柄部的夹持长度，装夹过浅会导致夹持力不足，加工时容易出现钻头打滑甚至飞出的安全隐患，装夹过深则会影响刀身的有效加工长度，无法达到预设的加工深度。针对深孔加工的排屑需求，长柄钻的刃部开有标准的螺旋排屑槽，槽深与螺旋角度经过匹配设计，能够在切削过程中将切屑顺着螺旋槽顺利排出孔外，避免切屑在孔底堆积造成钻头过热、孔径超差的问题。整套刀具组的设计没有多余的装饰性结构，

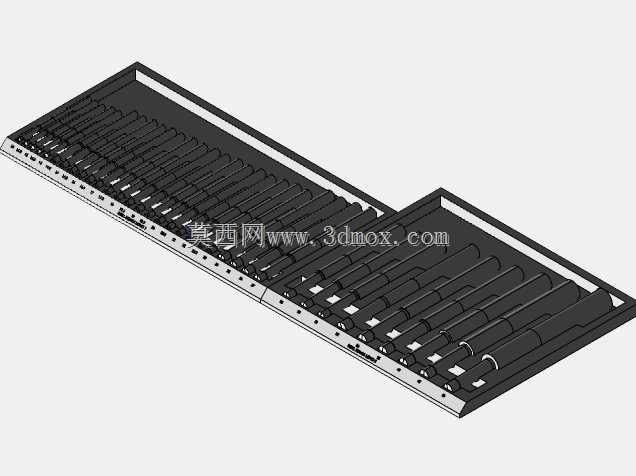

　　所有结构特征都围绕机加工作业的实际需求展开，收纳盒的开合角度、槽位的倒角处理、钻头的长度配比，都经过实际加工场景的验证，能够适配车间日常加工作业的使用频率，减少刀具的非加工损耗。在零部件加工的工序排布中，这类成套长柄钻通常用于工件的初加工阶段，完成各个安装孔、定位孔的钻削作业，为后续的铰孔、攻丝工序预留加工余量，不同长度规格的钻头可以对应不同深度的孔位加工，无需在加工过程中反复更换不同长度的刀具来适配加工深度，有效提升批量加工的作业效率。从结构建模的角度来看，整套模型的建模重点在于单支钻头的螺旋刃特征构建，以及收纳盒槽位与钻头的装配匹配关系，每支钻头的直径、长度参数都对应实际加工的常用规格，装配后各零件之间不存在干涉问题，能够直接用于刀具管理系统的模型搭建，或是加工工艺的模拟演示。
