多规格卡箍式环形紧固组件结构设计

　　这套多规格环形紧固组件的三维结构，核心面向民用家电、小型流体管路的装配固定场景，日常在波轮、滚筒类洗衣设备的内部管路排布、线束束紧、小型部件定位环节应用广泛，也可延伸到小型给排水管路、低压气动回路的快速固定作业中，替代传统扎带、喉箍实现更规整的装配效果。从实际使用需求出发，这类组件的核心作用是为不同外径的圆柱状部件提供均匀的环向抱紧力，避免管路受水流冲击、设备运行振动出现松脱、移位、磨损问题，相比传统的螺钉锁紧式喉箍，该系列组件采用对称式拱形肋条结构，抱紧时受力沿环向均匀分布，不会出现局部应力集中导致的管路变形、密封失效问题，尤其适合薄壁塑料管路、线束护套这类低刚度被固定件的装配场景。设计阶段首先梳理了常用的固定件外径区间，

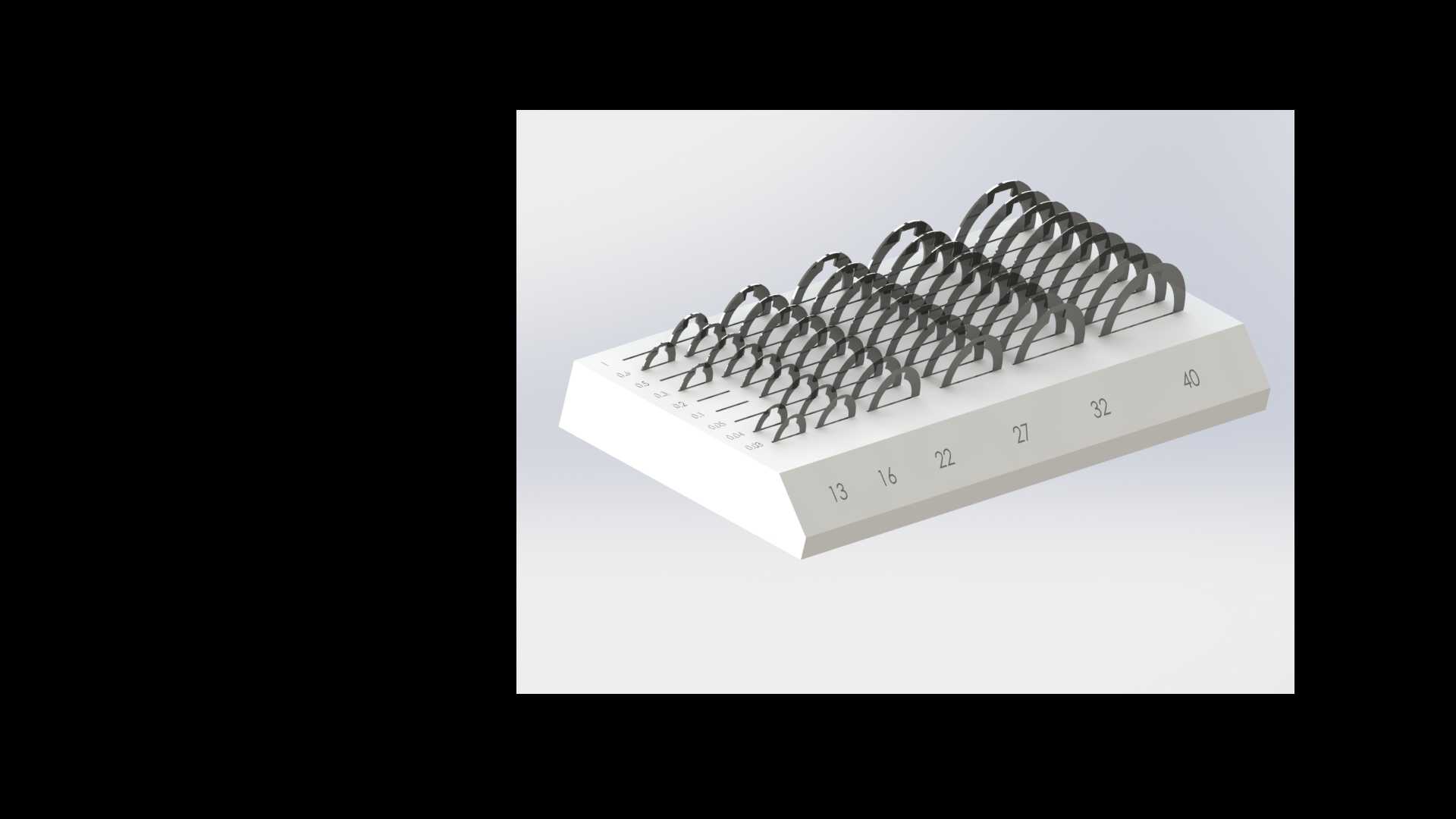

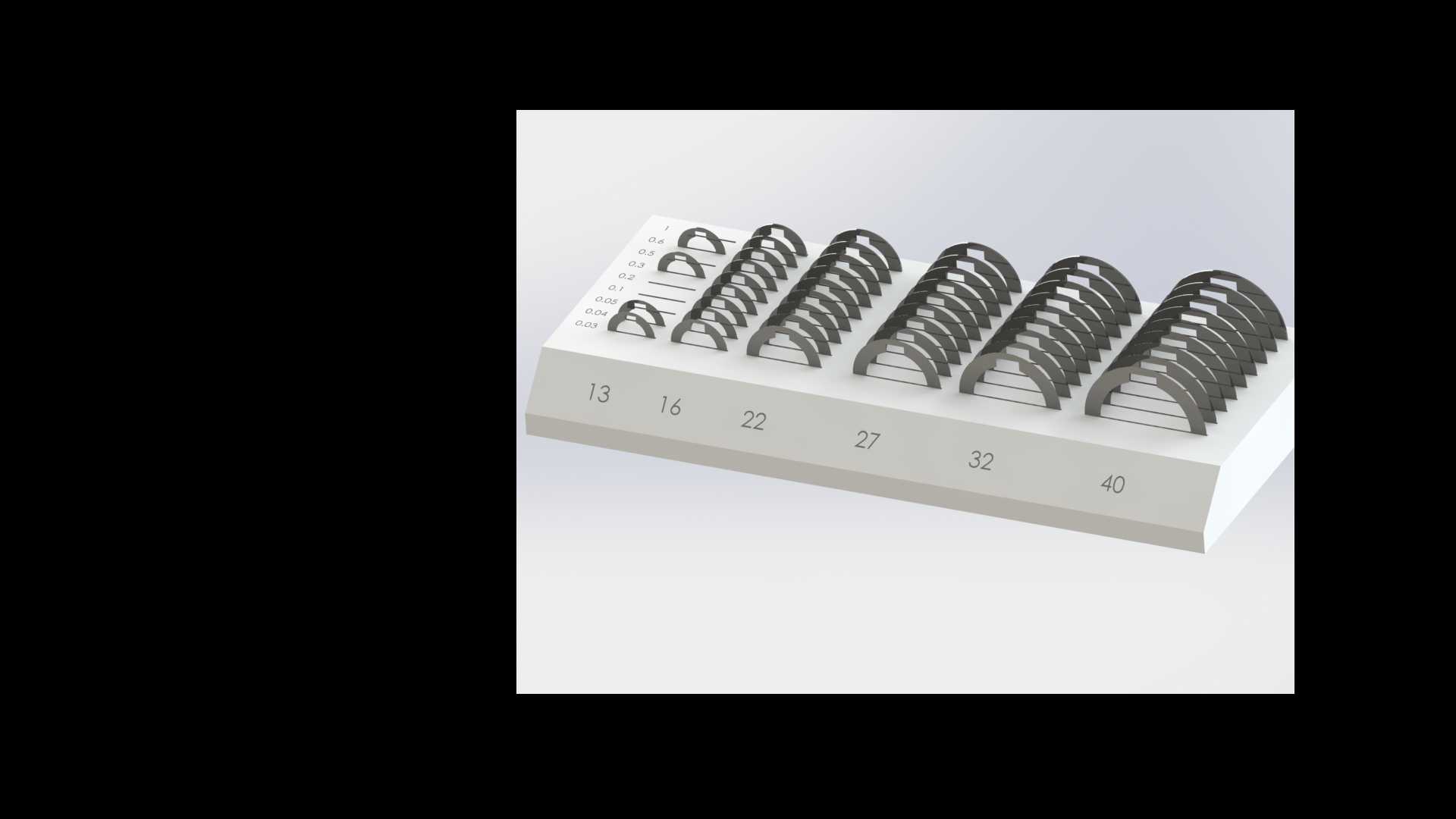

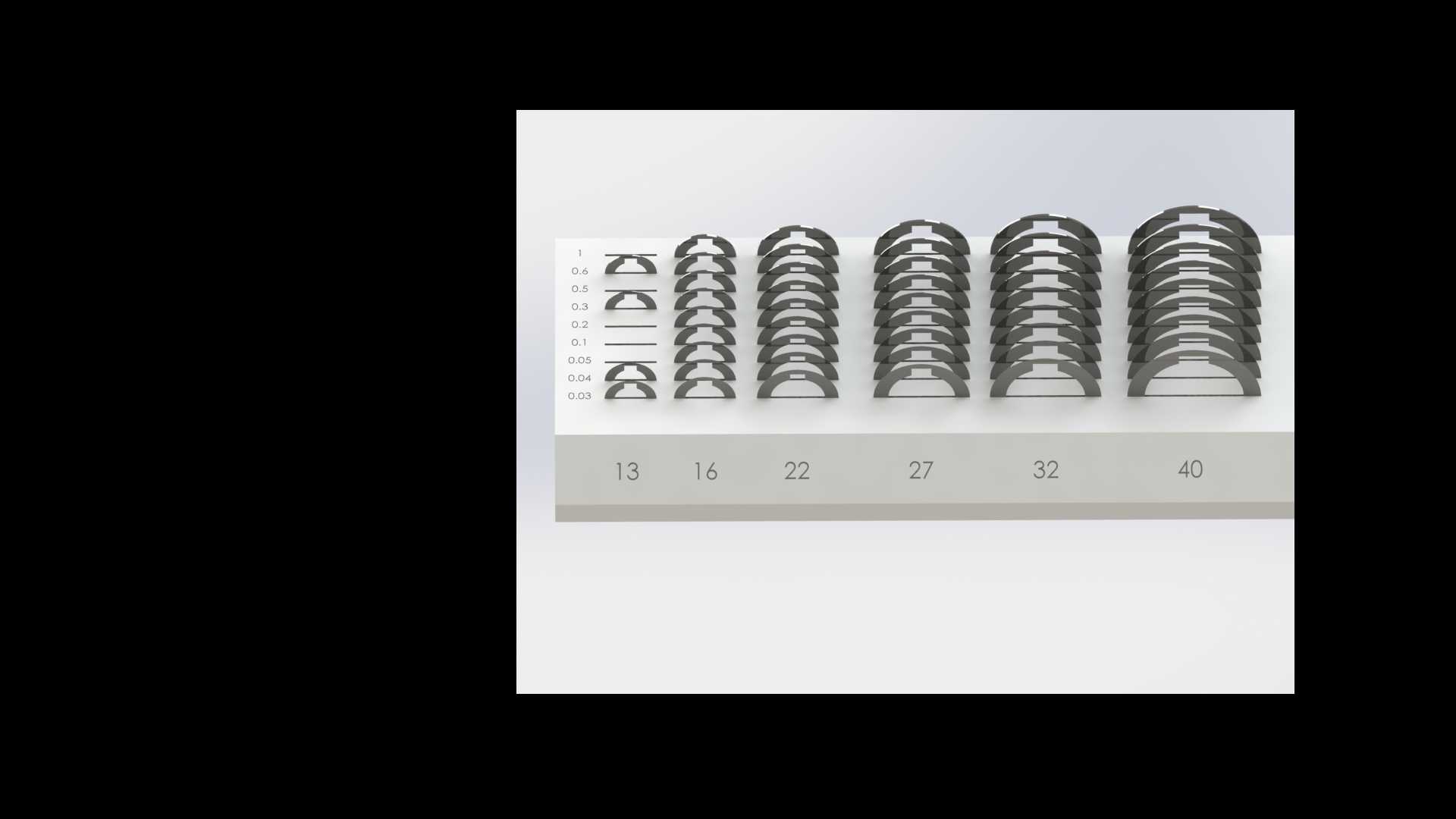

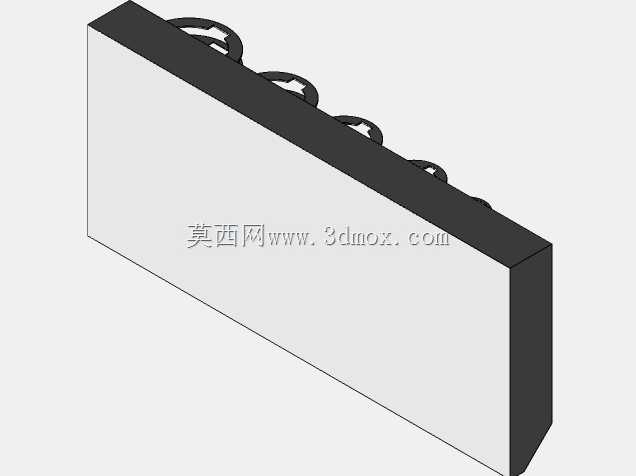

　　覆盖13mm到40mm的六档常用规格，每一档规格的肋条数量、环向开口尺寸、拱形高度都做了针对性匹配：小规格13、16mm档的肋条数量更少，单根肋条的宽度更窄，适配小直径件的弯曲曲率，避免抱紧时组件自身出现塑性变形；22、27、32mm的中等规格是家电内部管路最常用的尺寸区间，肋条排布密度做了优化，每根肋条的间距控制在3mm左右，既保证足够的抱紧刚度，又预留了一定的弹性变形空间，允许管路在温度变化产生热胀冷缩时有微量的位移余量，不会硬挤压管路造成开裂；40mm的大规格档则增加了肋条的整体厚度，环向的两个自由端做了圆弧过渡处理，安装时不会划伤管路表面的保温层或护套层。从安装边界来看，每一档规格的组件都预留了统一的卡扣安装位，

　　不需要额外的螺钉固定，安装时只需要将组件卡在对应外径的管件上，按压两个自由端卡入预设的卡槽即可完成锁紧，单人徒手就能完成操作，相比传统喉箍需要螺丝刀锁紧的作业方式，能大幅提升家电装配线的作业效率，也降低了售后维修时的拆装难度。结构细节上，所有肋条的截面都采用了等强度的变厚度设计，靠近环体内侧的位置厚度更大，承担主要的抱紧载荷，外侧边缘做了0.5mm的圆角倒钝处理，既避免生产时的锐边划伤操作人员，也减少了组件长期受交变应力出现的应力开裂风险。环体的开口尺寸做了精准控制，自然状态下开口间距比对应规格的管件外径小2mm，安装时借助材料自身的弹性撑开开口，卡入管件后就能产生初始预紧力，不会在未锁卡扣的状态下从管件上脱落，

　　方便装配线上的预定位作业。考虑到洗衣设备内部长期处于高湿度、有洗涤剂残留的环境，组件的结构设计上没有留容易积藏水渍、污垢的死角，所有相邻肋条之间的间隙都做了贯通设计，冲洗时水流可以直接穿过间隙，不会残留污垢滋生细菌，也避免了污垢长期堆积腐蚀组件材料。不同规格的组件在安装时的占用空间也做了统一规划，所有规格的组件轴向宽度都控制在12mm以内，径向突出管件表面的高度不超过8mm，在洗衣机内部狭小的装配空间里排布时，不会和周边的滚筒、线束、进水阀部件产生运动干涉，设计时也预留了0.8mm的安全间隙，即使设备运行产生小幅振动，也不会出现部件碰撞磨损的问题。建模过程中对每一档规格的抱紧力都做了模拟校核，确保在材料常用的PP或PA66材质下，抱紧力既能满足管路受0.3MPa水压冲击时不松脱的要求，又不会因为抱紧力过大压变形薄壁PP水管，每一档的变形量都控制在管件外径的1%以内，符合家电管路装配的行业通用要求。
