多规格螺栓定位检测工装基座结构

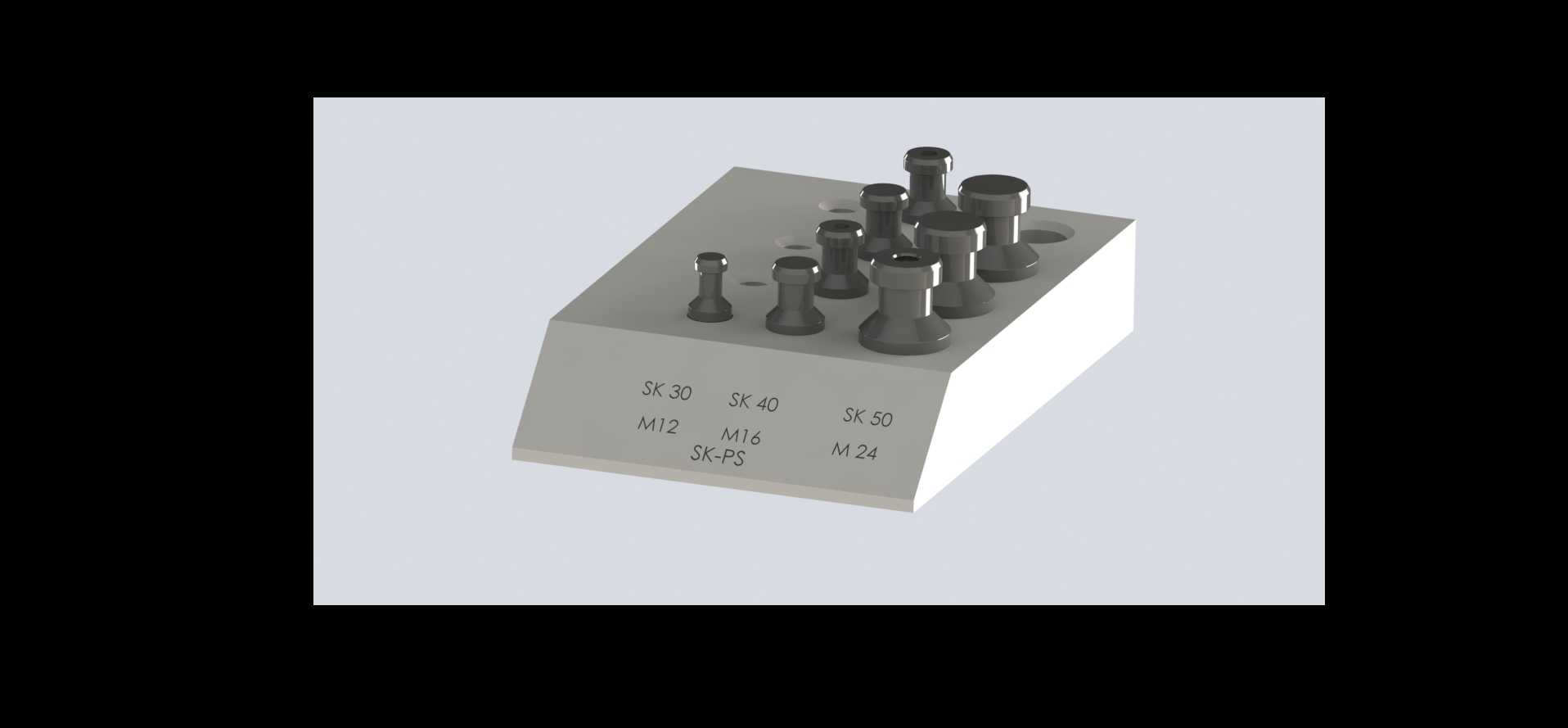

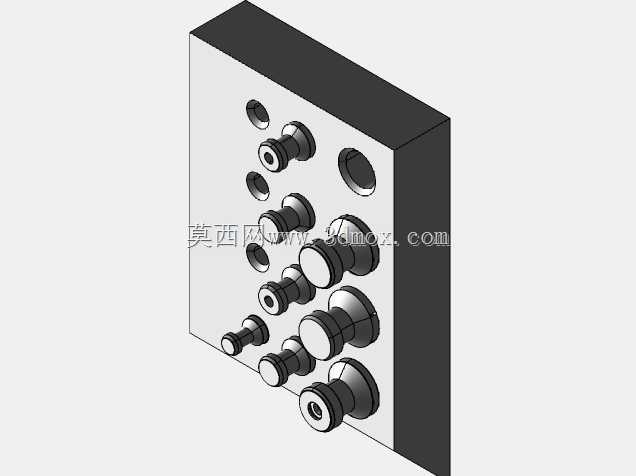

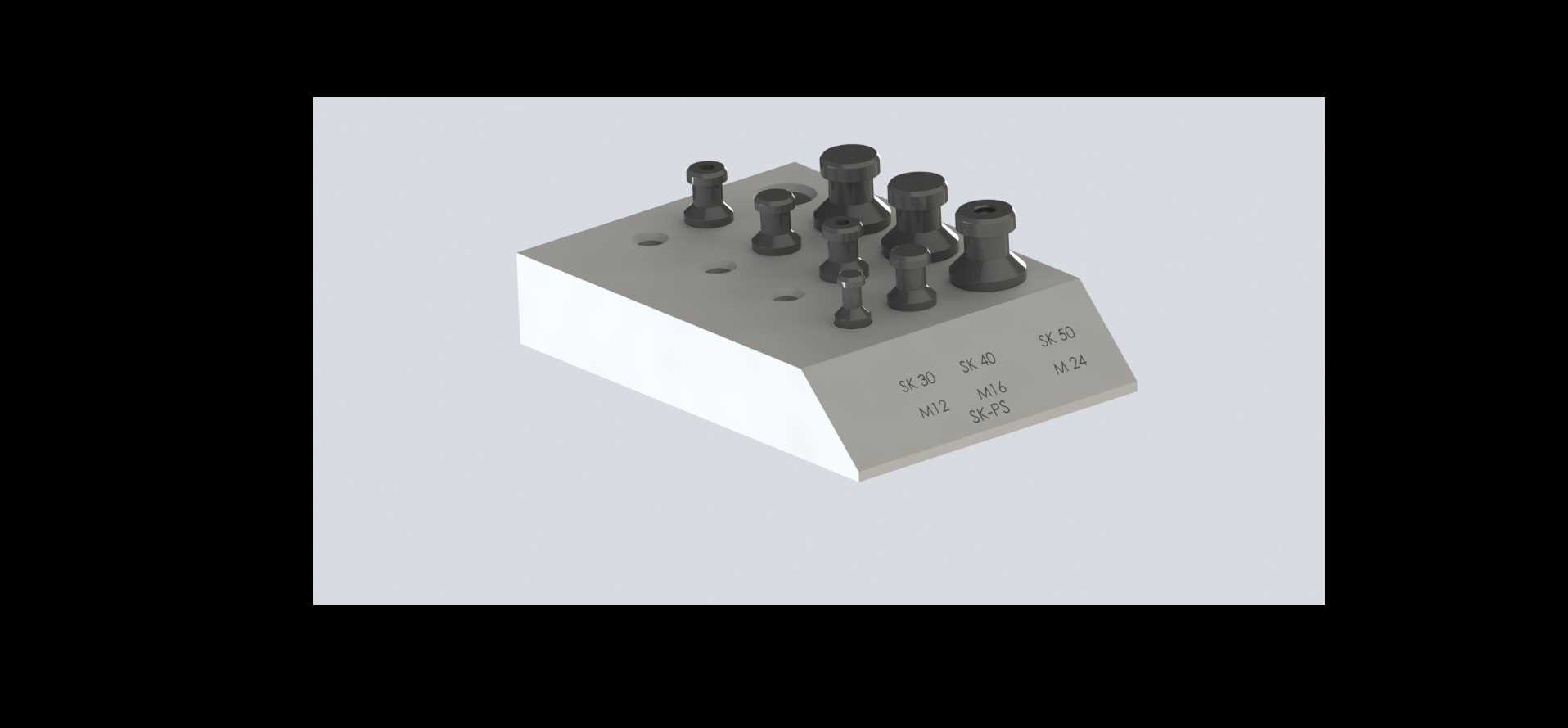

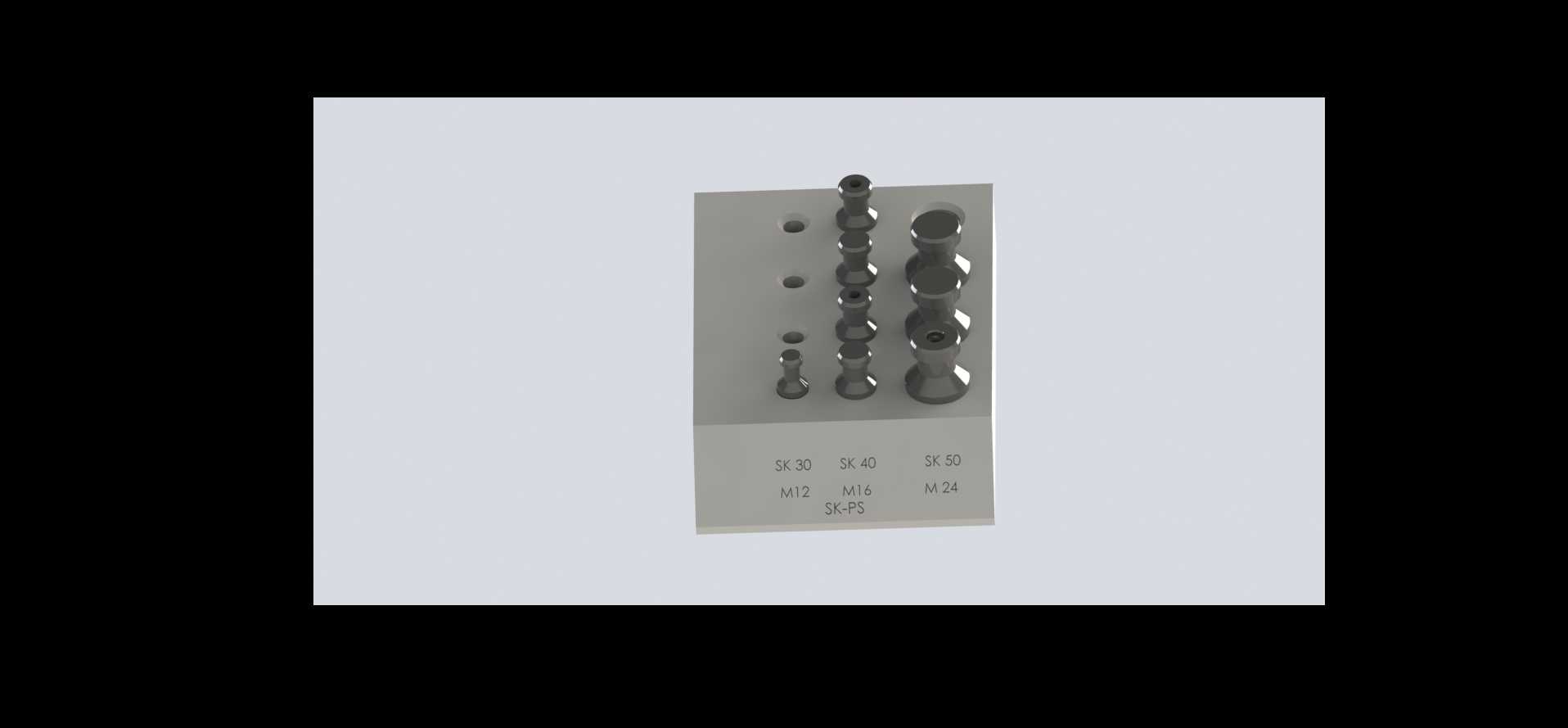

　　在紧固件生产、装配质检的现场场景里，这类多规格适配的定位基座是螺栓通止检测、尺寸核验环节的核心承载部件，日常会布置在产线末端的质检工位、五金仓的入库核验区，以及机加工车间的工序间抽检台，替代零散摆放的单个检测套规，解决不同规格螺栓检测时治具频繁更换、摆放杂乱导致的检测效率低下问题。从实际使用逻辑来看，基座上集成的不同规格定位套对应M12、M16、M24等常用公制螺栓规格，以及SK30、SK40、SK50系列的锥柄类连接件检测位，每个检测位的内孔公差严格匹配对应紧固件的外轮廓公差带，检测时只需将待检螺栓或锥柄件垂直插入对应套孔，就能快速完成外径、同轴度、锥面贴合度的初检，无需反复调整千分尺、百分表的测量位置，

　　单工位的检测效率能提升六成以上，尤其适合小批量多规格的紧固件来料质检场景。设计之初首先考虑的是工位操作的人机工程，基座整体采用方块式落地结构，底部做了0.5mm的平面度磨加工处理，放置在常规质检工作台面上不会出现晃动倾斜，所有检测位的排布按照操作人员右手取件、左手插检的操作习惯，将常用的小规格检测位布置在靠近操作人员的基座前侧，大规格检测位靠后排布，避免大尺寸零件检测时遮挡小规格套孔的取放路径。每个检测套与基座本体采用过盈配合压装，套孔的入口处做了15度的导向倒角，即使待检件与套孔存在小角度偏差，也能顺着倒角滑入定位位置，不会因为硬插导致套孔内壁划伤、待检件螺纹磕碰。基座侧面直接激光雕刻对应检测位的规格标识，标识深度控制在0.

　　2mm，不会因为日常擦拭、零件磕碰出现标识磨损模糊，操作人员无需对照规格表就能快速匹配对应检测位，减少错放错检的概率。从安装边界来看，基座整体长宽尺寸控制在150mm×120mm区间，高度80mm，占用的工作台面积极小，即使在狭小的车间流动质检车上也能稳定放置，基座本体采用45号钢调质处理，表面做发黑防锈处理，日常使用中接触防锈油、检测清洗剂也不会出现锈蚀起皮，检测套采用轴承钢淬火处理，内孔硬度达到HRC58-62，长期插拔检测也不会出现内孔磨损失准，正常工况下使用寿命能达到3年以上，无需频繁更换检测套。在结构细节上，基座的四个边角做了R5的圆角处理，避免操作人员取放零件时被锐角划伤，基座背面预留了两个M6的螺纹安装孔，

　　如果需要将基座固定在自动化检测设备的台面上，只需通过内六角螺丝就能完成锁紧固定，不需要额外加工安装压板，适配自动化升级的改造需求。不同于零散的单个检测规，这种集成式基座将所有常用规格的检测位整合在一个本体上，日常工位整理时只需整体收纳，不会出现单个检测规丢失、遗漏的问题，检测位之间的间距留足了20mm的操作空间，插拔大规格螺栓时不会碰到相邻位置的零件，操作容错率更高。针对锥柄类零件的检测位，内孔的锥度公差严格按照标准锥度加工，锥面的表面粗糙度控制在Ra0.8以内，插入后能通过锥面的贴合度判断锥柄的加工精度，不需要额外涂抹红丹粉就能完成初筛，进一步简化了检测流程。
