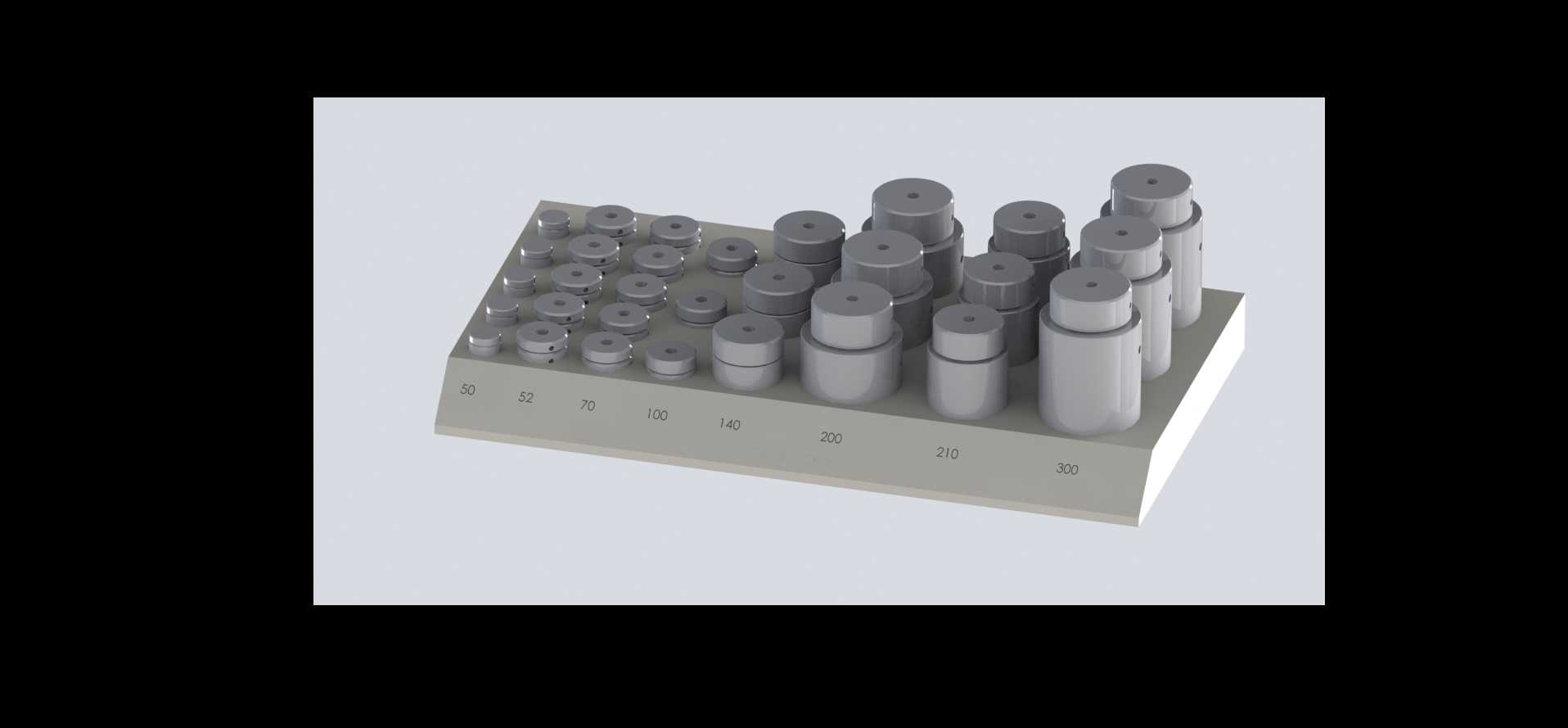

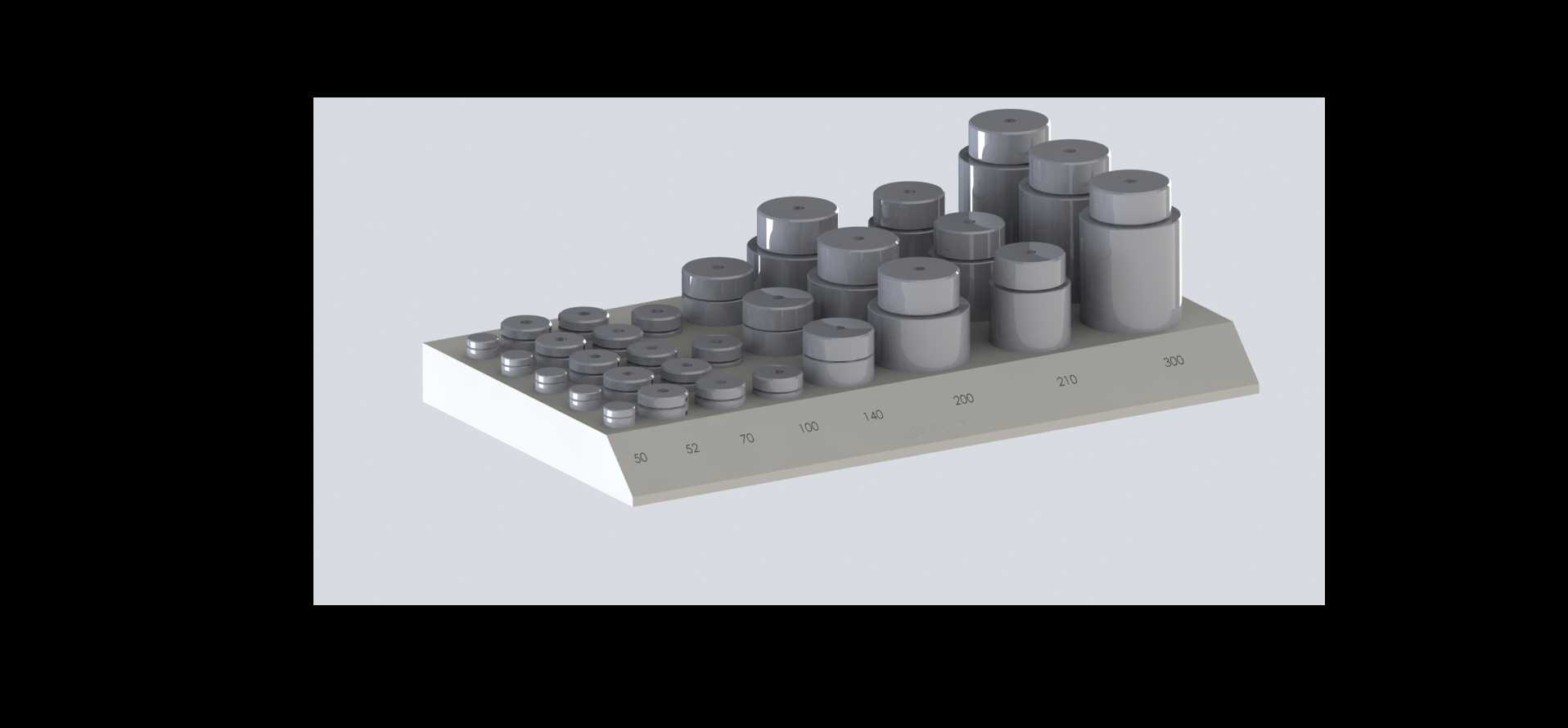

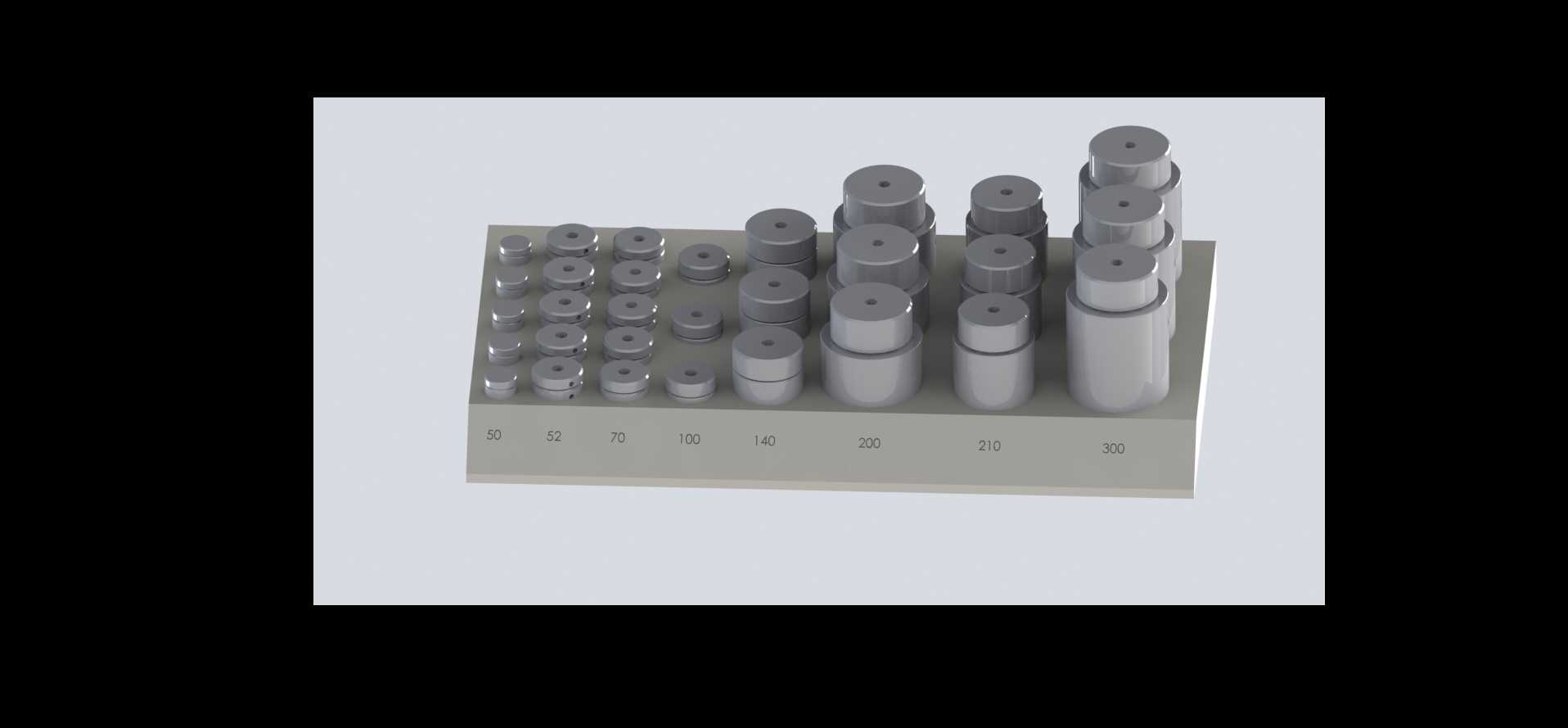

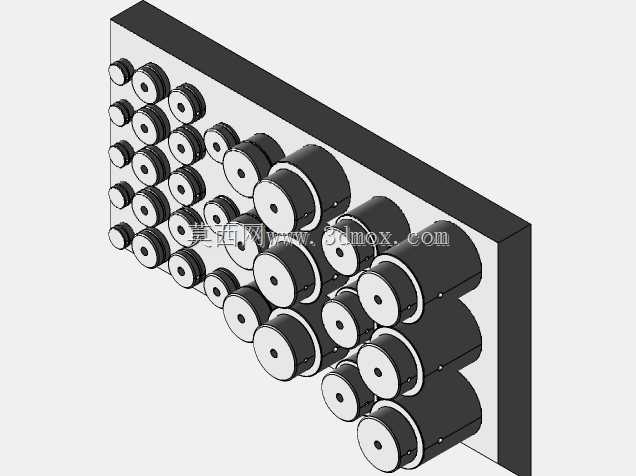

多规格阶梯式检测定位台阶挡块组件

　　在精密零部件尺寸检测、机加工工序定位以及工装夹具的快速换型场景里，这类集成多规格定位柱的台阶挡块是车间计量区、精加工工位上出镜率极高的基础功能件。不同于单一尺寸的固定式挡块，这套组件把不同外径、不同高度的阶梯定位销整合在同一个基座上，日常做轴类零件的端面定位、套类工件的内孔支撑、批量小零件的齐面挡靠时，不需要频繁更换单个挡块，直接根据待加工或待检测零件的规格匹配对应位置的定位柱即可，能大幅减少工装调整的辅助时间，尤其适配多品种小批量的柔性生产场景。

　　从结构设计逻辑来看，基座采用整体式长方体布局，所有定位柱沿基座长度方向按尺寸梯度有序排布，相邻定位柱之间预留了足够的操作间隙，不管是用百分表打表找正，还是用气动量仪检测零件端面跳动，手部操作或者测头移动都不会和相邻柱体产生干涉。每个定位柱都做了双阶结构设计，下段柱体和基座的安装孔采用过盈配合压装，保证长期使用不会出现松动偏移，上段的工作柱体根据不同规格做了外径公差收敛，工作端面都做了小倒角处理，一方面避免零件上下料时刮伤工件定位面，另一方面也能消除锐边磕碰导致的定位精度损失。基座的底面做了整体平面度精磨处理，安装时可以直接贴紧工装平台的T型槽面或者检测平板的工作面，不需要额外做底面修刮，基座侧面预留的基准面可以直接作为打表找正的基准，安装时只需要用两个压板从基座两端压紧即可，不需要在基座上加工多余的安装沉孔，能最大化保留基座的刚性，避免压紧力导致的基座微变形影响定位精度。

　　实际使用中，这套挡块组件最常搭配的是磨床工序的工件轴向定位、三坐标检测时的零件快速装夹支撑，以及钳工装配时的零件齐面工装。比如在无心磨床加工小直径轴类零件时，不同批次的轴件长度有差异，不需要调整尾座挡块的位置，直接把对应规格的定位柱转到进料侧，就能快速适配不同长度轴件的端面挡料；在三坐标检测环节，对于带内孔的盘类、套类零件，直接把零件内孔套在匹配外径的定位柱上，靠台阶端面实现轴向定位，不需要额外搭建柔性夹具，装夹时间能缩短六成以上，而且因为定位柱和基座是一体式压装，重复定位精度能稳定控制在0.01mm以内，完全满足精密检测的装夹精度要求。

　　设计过程中需要重点把控几个尺寸边界：首先是基座的总长度要覆盖所有规格定位柱的排布需求，同时要适配常见的检测平板、磨床工作台的T型槽间距，保证两端的压紧位置能落在工作台的受力面上，不会出现悬臂压紧的情况；其次是每个定位柱的台阶高度差要根据常见零件的定位深度做梯度设置，避免出现大直径零件套入时和相邻小直径定位柱发生碰撞，定位柱的顶端要高出基座上表面足够的高度，保证零件定位时的接触面积足够，不会因为定位面过窄导致零件装夹倾斜；最后是所有定位柱的轴线要和基座底面保持严格垂直，垂直度公差要控制在0.005mm以内，否则零件套入后会出现倾斜，直接影响加工或检测的尺寸准确性。另外基座的侧面刻线对应每个定位柱的规格尺寸，现场操作人员不用拿卡尺测量就能快速找到对应规格的定位位，能进一步降低操作出错的概率。

　　从长期使用的可靠性角度考虑，整套组件的材料选用高碳铬轴承钢，整体淬火后硬度达到HRC58-62，工作表面做精磨处理，耐磨性能优异，日常使用中即使频繁和钢制零件接触摩擦，也不会在短时间内出现磨损凹痕，维护时只需要定期用干净的绸布擦拭定位柱表面和基座底面，避免铁屑、切削液残留导致的锈蚀或者精度损失即可，不需要做复杂的保养，在车间生产环境下的使用寿命能达到普通分体式挡块的三倍以上。
