多路集成式快接出水龙头结构设计

　　在商用净水终端、实验室流体分配、多工位清洗作业场景中，常规单出水龙头无法满足同一工位多路不同流体或不同水压出水的需求，这款多路集成式快接龙头正是针对这类场景开发的结构方案。从实际使用逻辑出发，该产品将六路独立出水通路集成在同一阀座基体上，每路出水都配置独立的通断控制结构，可单独开启任意一路或多路同时出水，适配净水设备分质供水、实验台不同试剂管路接驳、车间多工位定点清洗等实际工况，避免了多龙头并排安装占用台面空间、管路排布杂乱的问题。

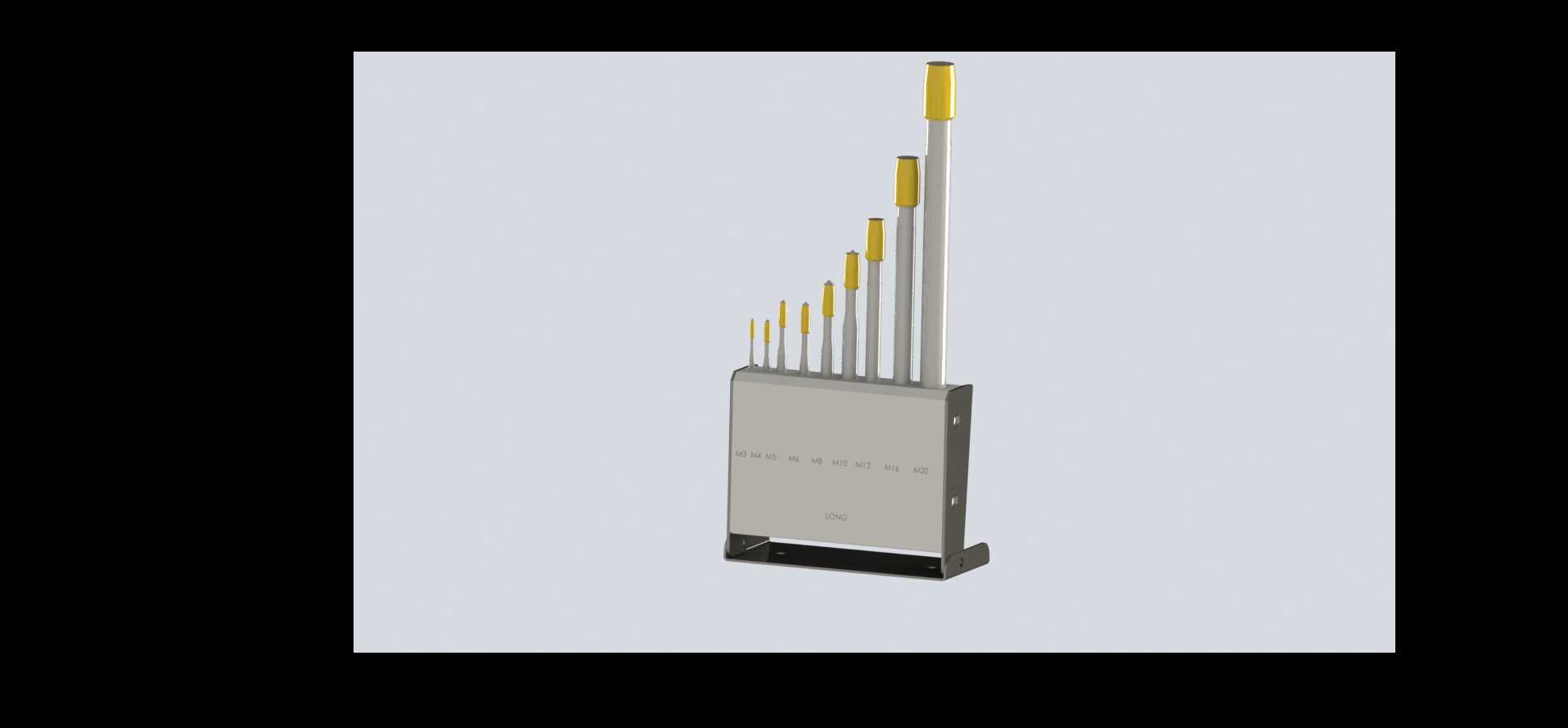

　　设计阶段首先考虑的是安装边界的适配性，阀座主体采用折边安装支架结构，支架上预留两个对称的沉头安装孔，可直接通过M4螺丝固定在厚度10-25mm的台面或设备立面上，安装后阀座主体突出安装面的尺寸控制在85mm以内，不会对周边操作空间造成过多挤占。每路出水嘴都做了阶梯式快插结构设计，出水嘴端部的黄色防护套是出厂时的防尘封堵结构，实际使用时拔除防护套即可直接对接外径6mm的标准流体软管，无需额外缠绕生料带或配置转接头，管路接驳效率比传统螺纹接口提升60%以上，同时快插结构内置的氟胶密封圈可耐受0-1.0MPa的流体压力，适配常温水、净化水、低浓度清洗试剂等常规流体介质，长期使用也不会出现渗漏问题。

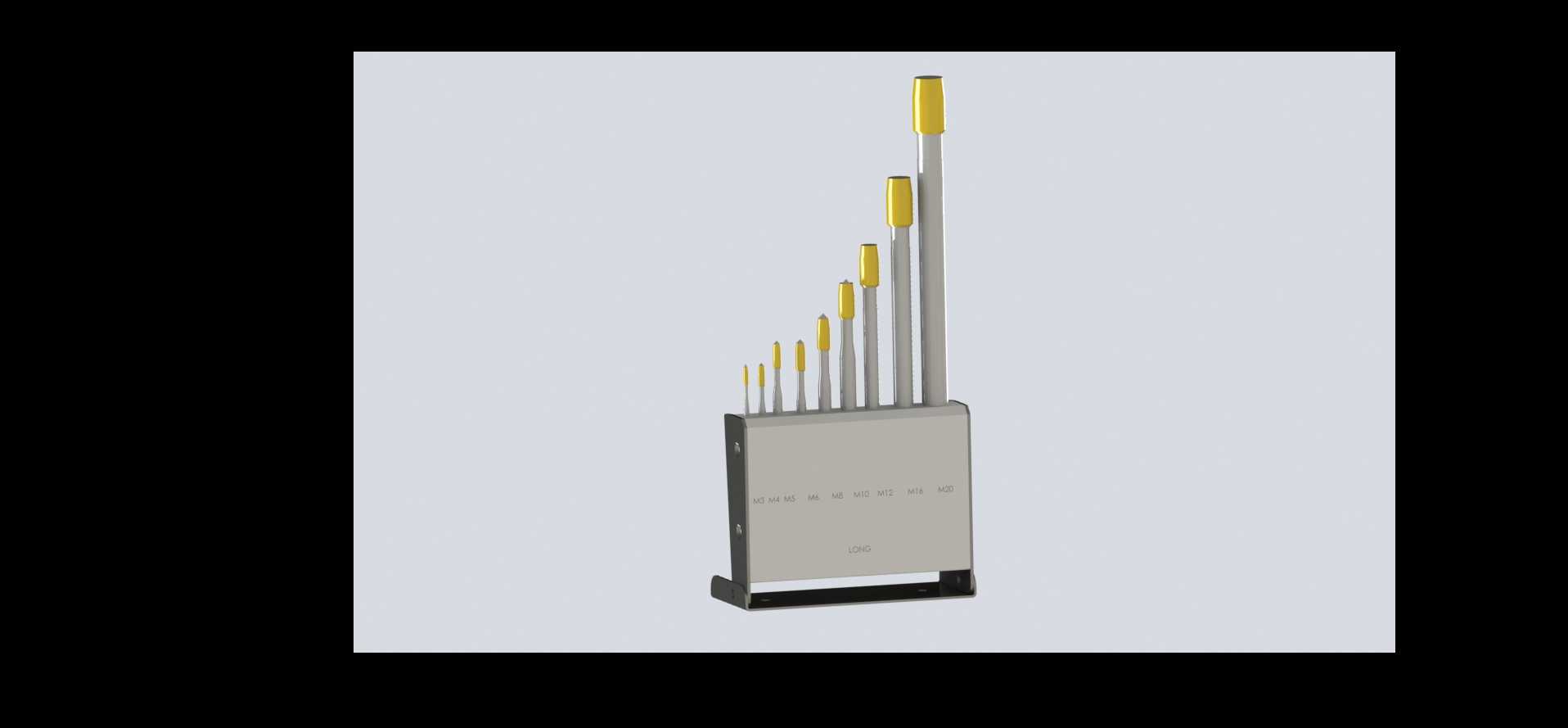

　　从结构细节来看，阀座本体采用分体式压合结构，下半部分为PA66加玻纤材质的基座，承担管路定位与安装受力的作用，上半部分的阀片安装座采用不锈钢冲压成型，每路控制阀芯都做了独立的腔室隔离，不同通路之间的流体不会发生串流问题，即使多路同时开启，各通路的出水压力也不会出现明显的互相干扰。操作端的拨杆长度做了差异化设计，从最内侧到最外侧的拨杆长度依次递增，操作人员在工位上无需刻意低头分辨，仅凭触感就能区分不同通路对应的控制拨杆，降低误操作概率，拨杆的摆动角度控制在30度即可实现完全通断，操作行程短，适合高频次开关的使用场景。

　　在流体通路的设计上，每路进水端都在阀座背面做了统一的管路排布导向槽，外接软管可沿着导向槽规整排布，不会出现管路弯折死折导致水流不畅的问题，通路内壁做了光滑圆弧过渡，没有直角节流结构，水流通过时的阻力损失比常规直角通路降低35%左右，在0.2MPa的常规供水压力下，单路出水流量可达12L/min，完全满足日常清洗、取水的流量需求。考虑到长期使用的维护需求，阀座上的每个阀芯模块都采用卡扣式固定结构，无需拆解整个阀座，单独拔出故障阀芯即可更换密封件或整个阀芯组件，维护时不需要关闭总供水阀以外的其他设备，大幅降低后期运维的时间成本。

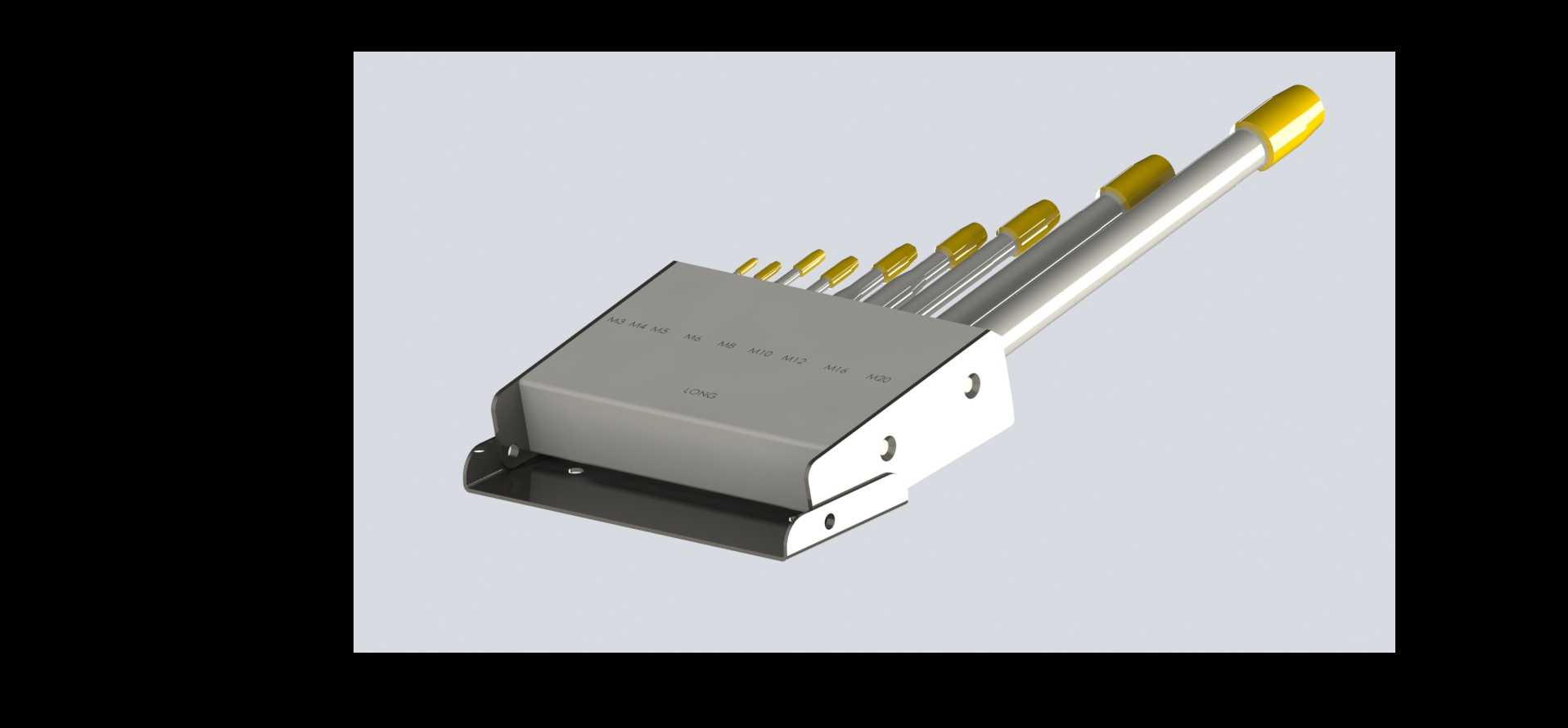

　　针对不同安装场景的适配性，该结构的安装支架预留了左右两个方向的固定位，既可以正装在水平台面上作为台面取水龙头使用，也可以侧装在设备立面作为设备内置的出水分配单元，安装孔位的中心距统一为45mm，和市面上常规的净水设备安装开孔尺寸兼容，替换旧有单路龙头时不需要重新扩孔或改动台面结构。出水嘴的角度统一向上倾斜15度，取水时容器可以自然放置在出水嘴下方，不需要刻意倾斜容器接水，出水时的水柱经过出水嘴末端的整流结构处理，不会出现水花飞溅的问题，即使开到最大流量，水流也能保持规整的柱状形态，减少取水时的水渍污染。
