多规格定位槽钻组配套收纳基座结构

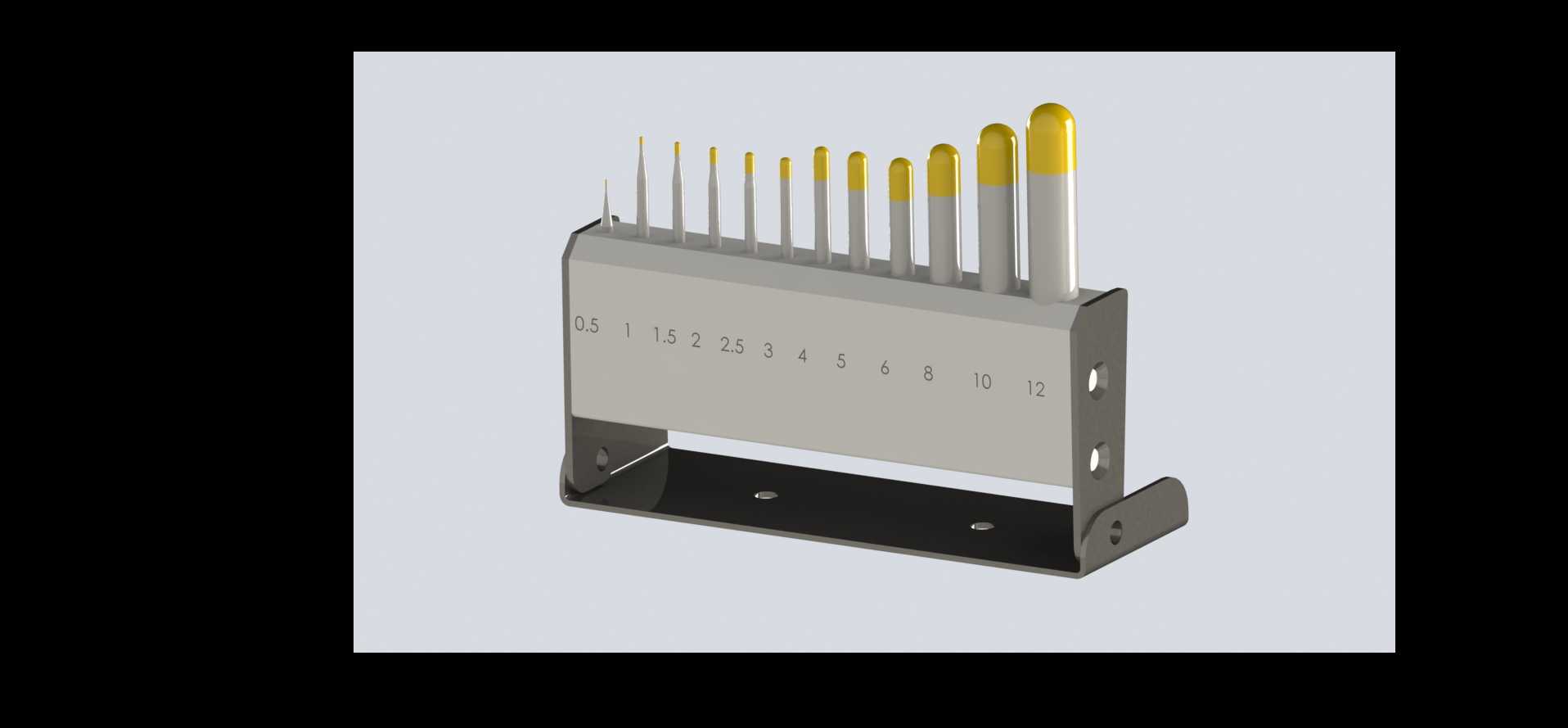

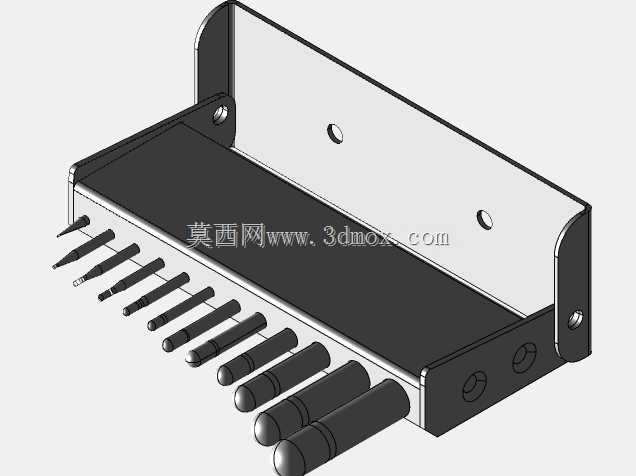

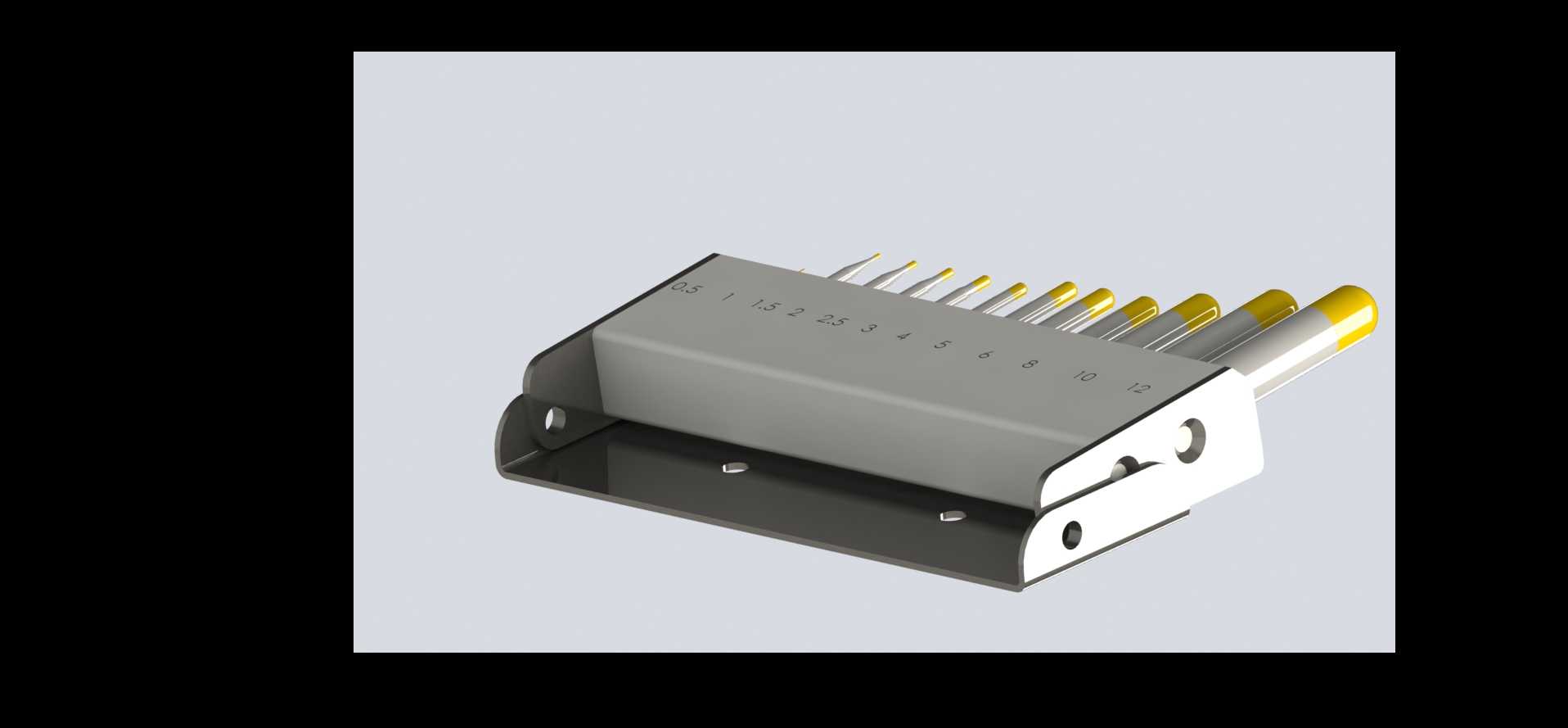

　　在精密机械加工、模具修配、小型零部件孔位加工场景中，这类带收纳基座的定位槽钻组是现场操作工位上的高频使用辅具，不同于零散放置的单支钻头，整套结构通过一体化的金属基座完成不同直径规格钻具的有序排布，能有效减少作业过程中反复找取刀具的无效时间，也能避免细小钻具因混放磕碰出现刃口崩损、定位端变形的问题。从结构设计逻辑来看，基座采用弯折成型的金属承托结构，底部预留的两个安装孔可直接通过螺栓固定在工位台架、工具挂板或者机床旁的辅助工作台面上，安装边界适配多数常规工位的预留安装位，不需要额外加工复杂的适配连接结构，基座的弯折挡边高度刚好覆盖钻具的柄部位置，既不会遮挡钻具头部的规格标识，也能在取放时给手部留出足够的操作空间，不会出现卡手的情况。

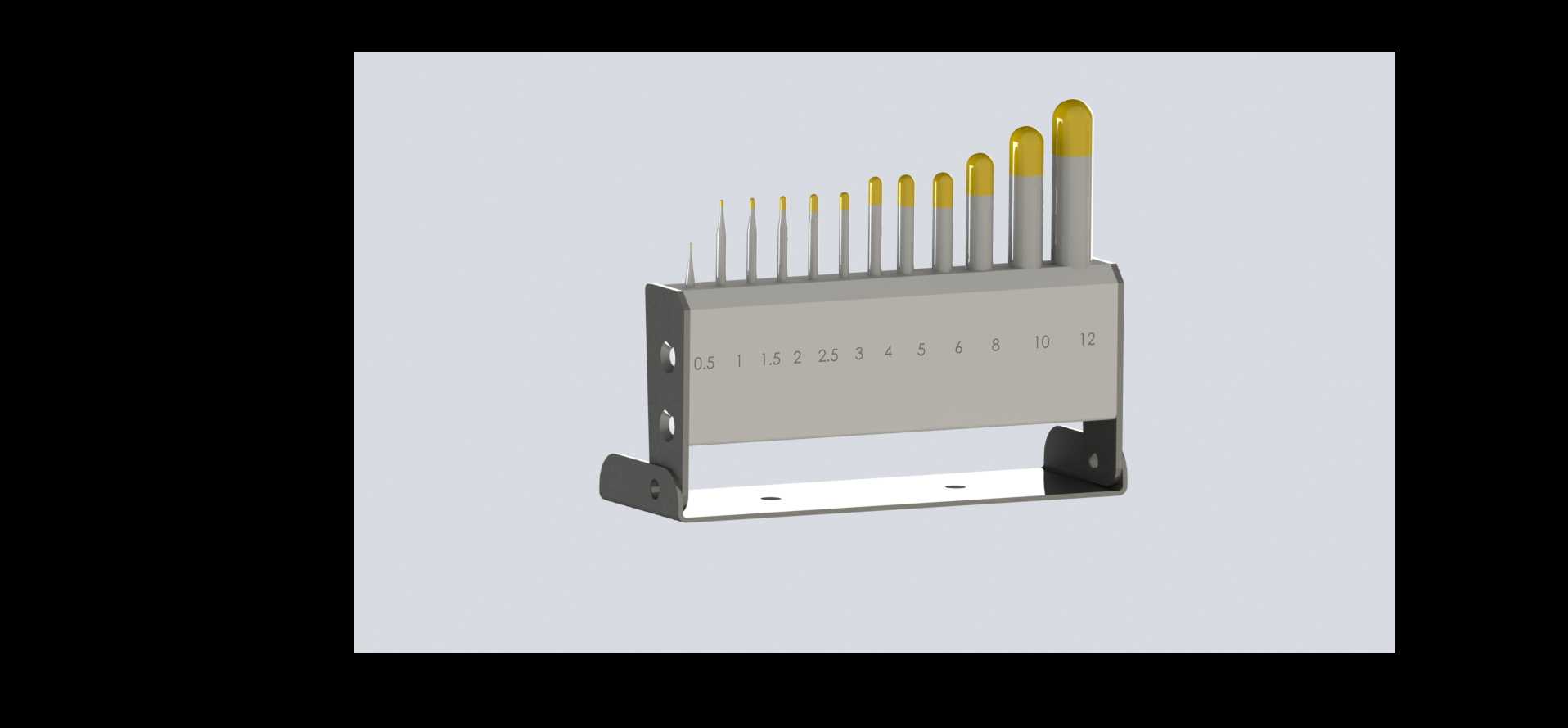

　　基座上的定位槽按照钻具直径从小到大依次排布，每个槽位的弧度与对应钻具的柄部外径完全贴合，钻具放入后不会出现滚动、滑落的情况，槽位旁的刻印标识直接对应钻具的加工直径，作业人员不需要反复测量钻头尺寸就能快速选到对应规格的刀具，在批量加工不同孔径的定位孔、螺纹底孔时，能大幅缩短换刀的辅助时长。钻具本身的头部做了黄色的防护端套，非使用状态下套在钻尖位置，既能避免尖锐刃口划伤操作人员，也能防止钻尖与其他金属物件接触造成磨损，柄部采用统一的夹持直径，适配常规的手钻、台钻夹头装夹公差，不需要额外配置转换套就能直接装夹使用。从实际使用的场景适配性来看，这套结构既可以固定在生产工位作为常备刀具存储装置，也可以整体收纳到工具箱中带到外场维修、

　　上门装配的作业现场，基座的金属材质抗摔抗变形，不会像塑料收纳盒那样在磕碰后出现槽位开裂、定位失效的问题。在进行三维结构建模时，需要重点关注每个定位槽的同轴度公差，确保槽位弧度与钻具柄部的贴合间隙控制在合理范围内，间隙过大会导致钻具放入后晃动倾斜，取放时容易卡滞，间隙过小则会出现钻具无法完全放入槽位的情况；同时基座底部的安装孔位要与常用工位的安装孔距做适配，兼顾台装、壁挂两种安装方式的使用需求，弯折挡边的圆角处理也要符合五金工具的安全设计要求，避免锐边割手。整套结构没有多余的复杂传动或者连接部件，所有部件都采用常见的金属板材冲压、弯折工艺成型，加工难度低，量产时的成本控制空间大，同时耐用性远高于同类塑料材质的钻具收纳产品，

　　在小型加工车间、模具维修工位、教学实训场地都有很高的适配性，能帮助作业人员养成刀具定点归位的操作习惯，减少刀具丢失、损坏的概率，也能让工位的工具排布更加规整，符合现场5S管理的相关要求。钻具本身的长度设计也做了统一适配，放入基座后所有钻具的头部端套处于同一水平高度，视觉上更加整齐，取放时的施力角度也保持一致，不需要调整手部姿态就能完成不同规格钻具的拿取与归位，在长时间连续作业的场景下，这种细节设计能有效降低操作人员的动作疲劳度。
