多规格固定埋头孔配套工装组件

　　在精密机械装配、钣金件加工、电子设备壳体组装这类对孔位同轴度、安装面平整度要求较高的作业场景里，固定埋头孔相关的配套定位工装一直是小批量多规格生产环节里容易被忽略但直接影响装配精度的部件。很多一线装配作业里，工人常遇到不同直径的沉头紧固件安装时，孔口倒角不一致、紧固件拧入后头部突出安装面或者沉孔过深导致紧固力不足的问题，这套组件就是针对这类现场痛点做的结构设计。

　　从实际使用逻辑来看，这套组件的核心作用是给不同规格的埋头紧固件提供标准化的孔位加工定位与安装导向，盒体部分集成了8种不同直径的导向杆，对应常用的M2到M8区间的内六角沉头螺钉、十字沉头螺钉的埋头孔加工基准，每根导向杆的端部都做了和对应规格螺钉头部完全匹配的锥面定位结构，加工时只需要将对应规格的导向杆插入预钻的底孔中，盒体底面贴合工件基准面，就能直接确定埋头孔的加工深度与倒角角度，不需要反复调整钻头的进给行程，也能避免人工划线定位带来的孔位偏移问题。

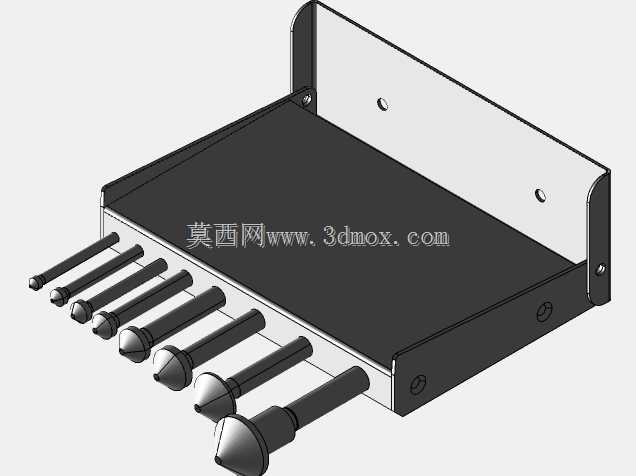

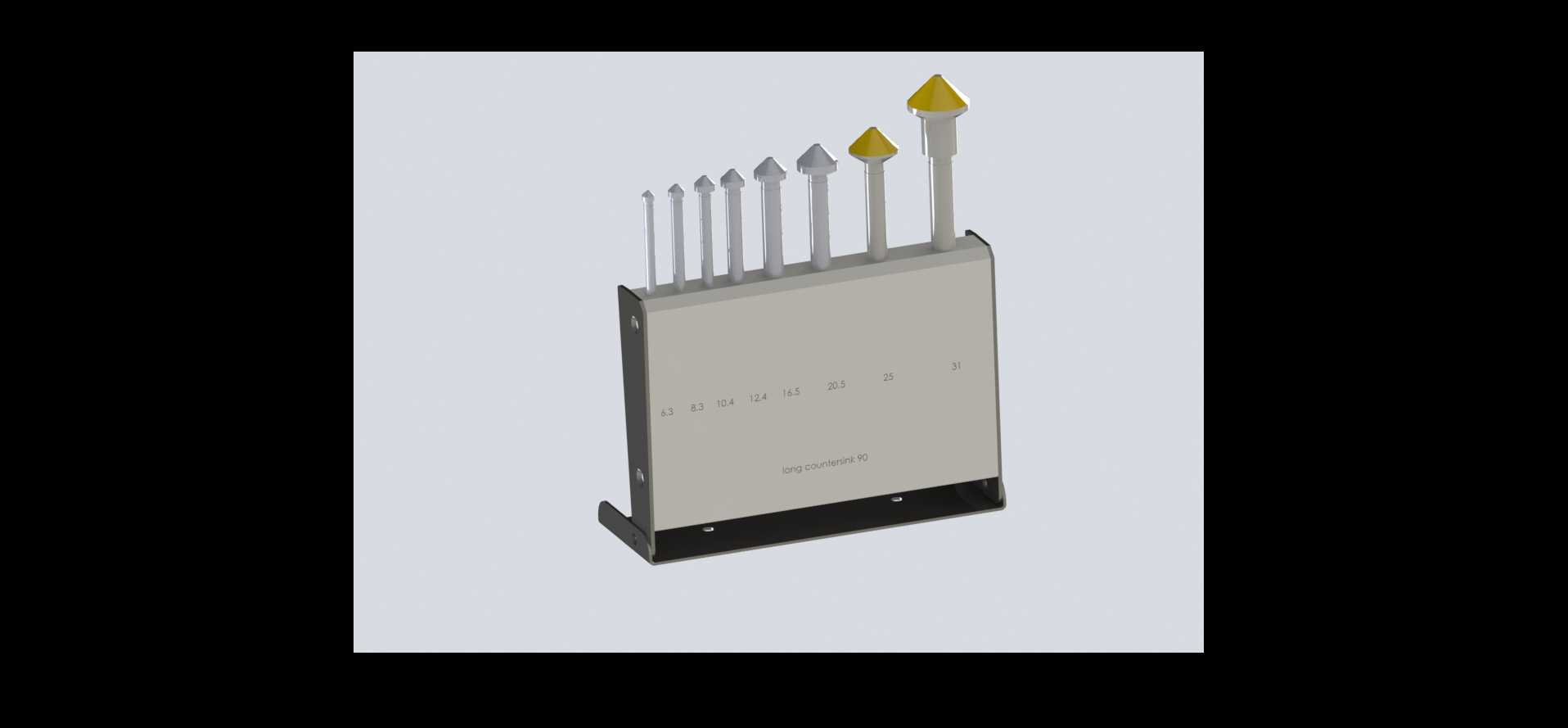

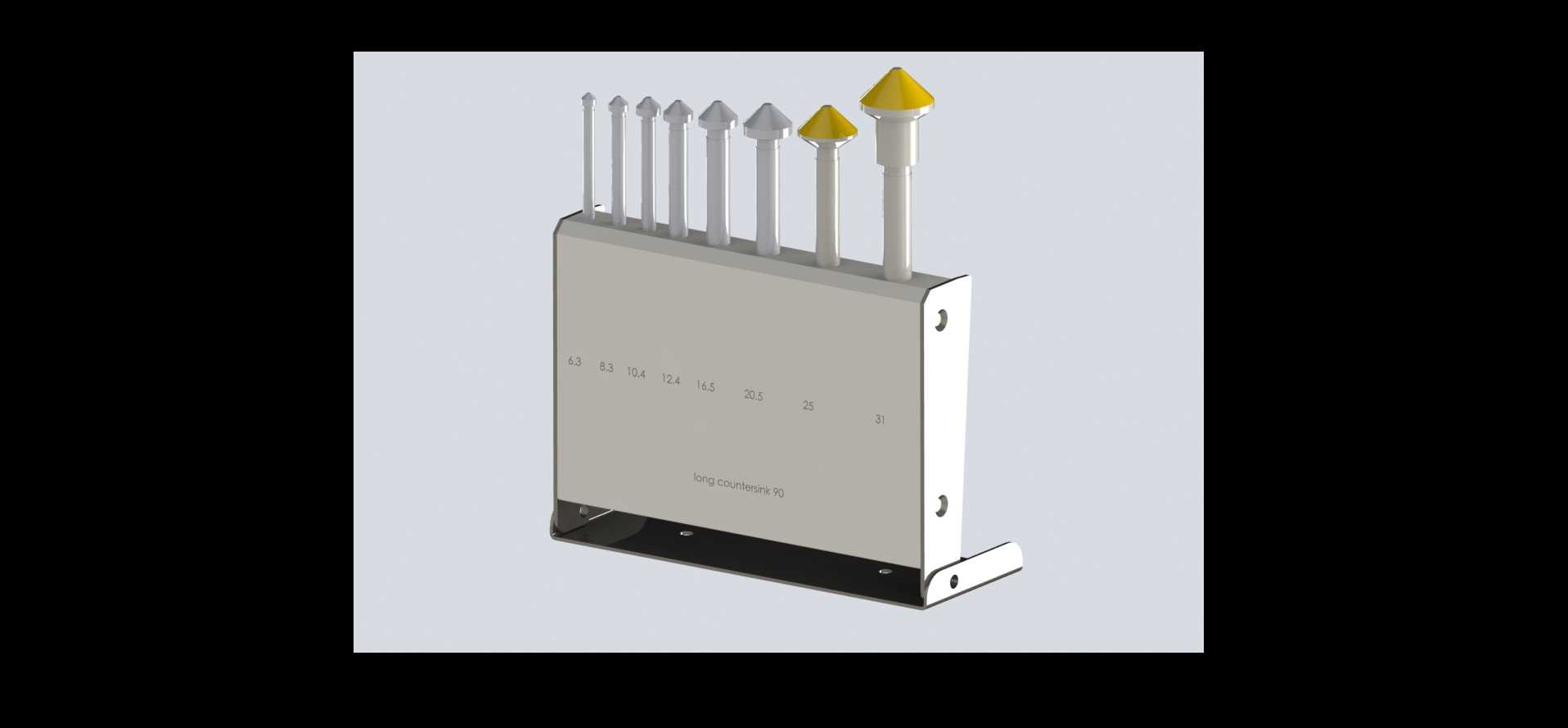

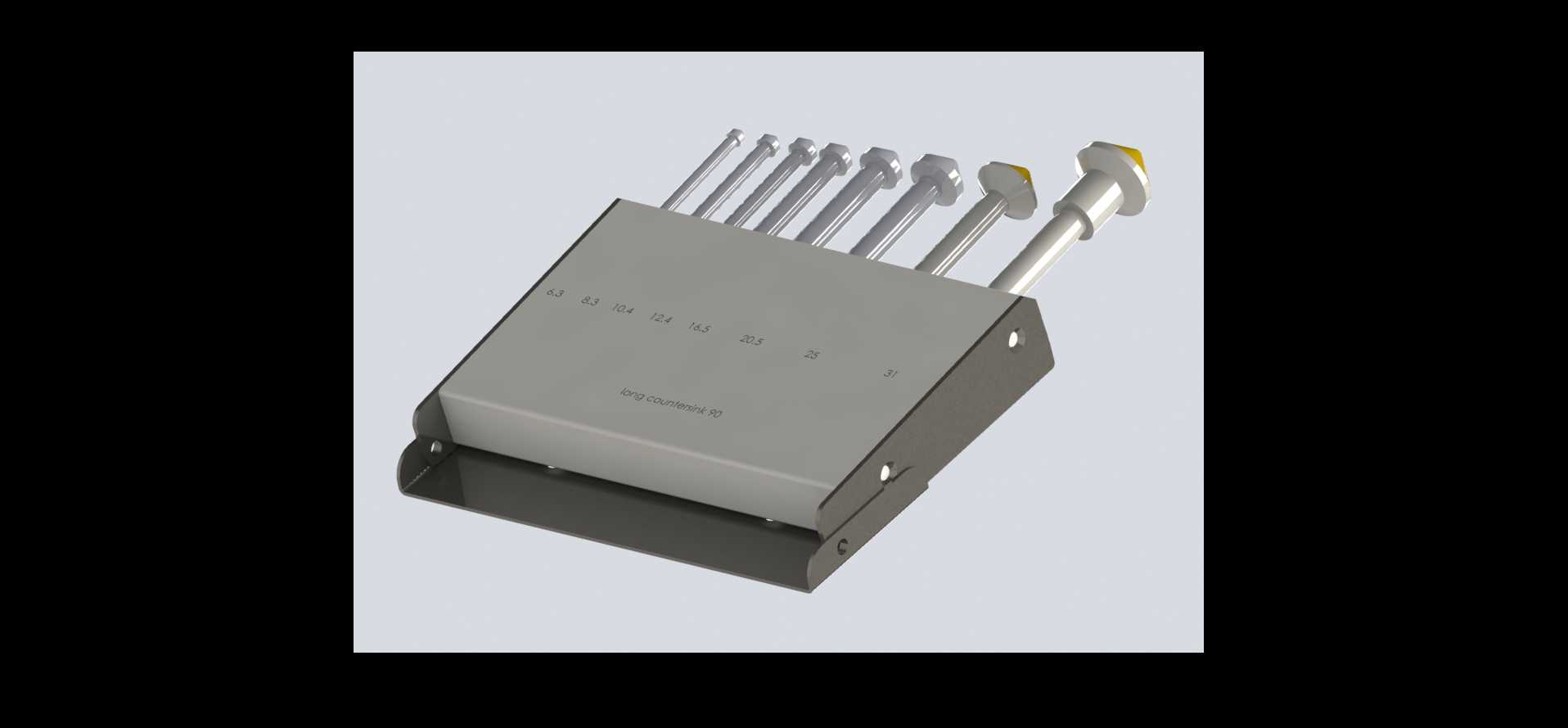

　　设计思路上没有采用常见的分散式单个导套结构，而是做了集成式的盒体收纳结构，所有导向杆都斜插固定在盒体的安装槽内，倾斜角度设置为30度，既方便作业人员快速拿取对应规格的导杆，也能避免导杆平放时和工作台面的杂物接触磨损定位锥面。盒体本身采用分体式结构，底部的安装支架做了折边处理，两个侧边的固定孔可以配合螺栓将整套工装固定在钳工台的边缘，不需要额外做收纳盒，作业时随手就能取到对应规格的导杆，减少来回找工具的无效时间。导向杆和盒体的配合采用间隙配合，插拔阻力控制在5N以内，长期使用磨损后可以单独更换对应规格的导杆，不需要整体报废整套工装，维护成本更低。

　　外形尺寸方面，整套工装的主体盒体长度为120mm，宽度为80mm，整体高度（含底部支架）为35mm，安装时底部支架距离钳工台边缘的预留距离只需要20mm即可，不会占用过多的台面上的操作空间。每根导向杆的工作端伸出盒体表面的长度统一为15mm，这个长度刚好覆盖常用钣金件、铝型材、工程塑料件的埋头孔加工深度范围，加工时导向杆不会因为伸出过长出现晃动，也不会因为伸出过短导致定位失效。导向杆的非工作端做了滚花处理，表面的滚花纹理深度为0.3mm，手上沾有切削液或者润滑油的时候也能稳定插拔，不会出现打滑的情况。

　　从安装边界来看，底部支架的两个安装孔中心距为90mm，适配钳工台上常见的M6固定螺栓的孔位间距，如果是在流动作业场景不需要固定安装，底部支架的折边结构也能让整套工装稳定放置在水平台面上，倾斜放置时不会出现导杆滑落的情况。导向杆的定位锥面角度统一设置为90度，和国标沉头螺钉的头部锥角完全匹配，加工出来的埋头孔可以保证螺钉头部安装后和工件表面完全齐平，不会出现突出或者凹陷的情况，对于有外观要求的设备外壳装配场景，能省去后续打磨孔口的工序。另外盒体表面对应每个导向杆的位置都蚀刻了对应的规格标识，标识深度为0.2mm，长期使用摩擦也不会磨损消失，作业人员不需要反复测量导杆直径就能快速选对对应规格，能有效降低错用规格导致的孔位报废问题。

　　在实际的孔位加工作业中，使用这套工装定位加工埋头孔，相比传统的人工划线、调整钻头行程的作业方式，单孔加工的效率能提升60%以上，孔位的深度误差可以控制在0.1mm以内，锥面的同轴度误差不超过0.05mm，完全满足精密装配的公差要求。针对不同材质的工件，导向杆的工作端做了淬硬处理，表面硬度达到HRC55，加工铝合金、冷轧钢板、亚克力这类常见工件材质时，导杆的定位面不会因为和工件摩擦出现划痕，长期使用的精度保持性更好。
