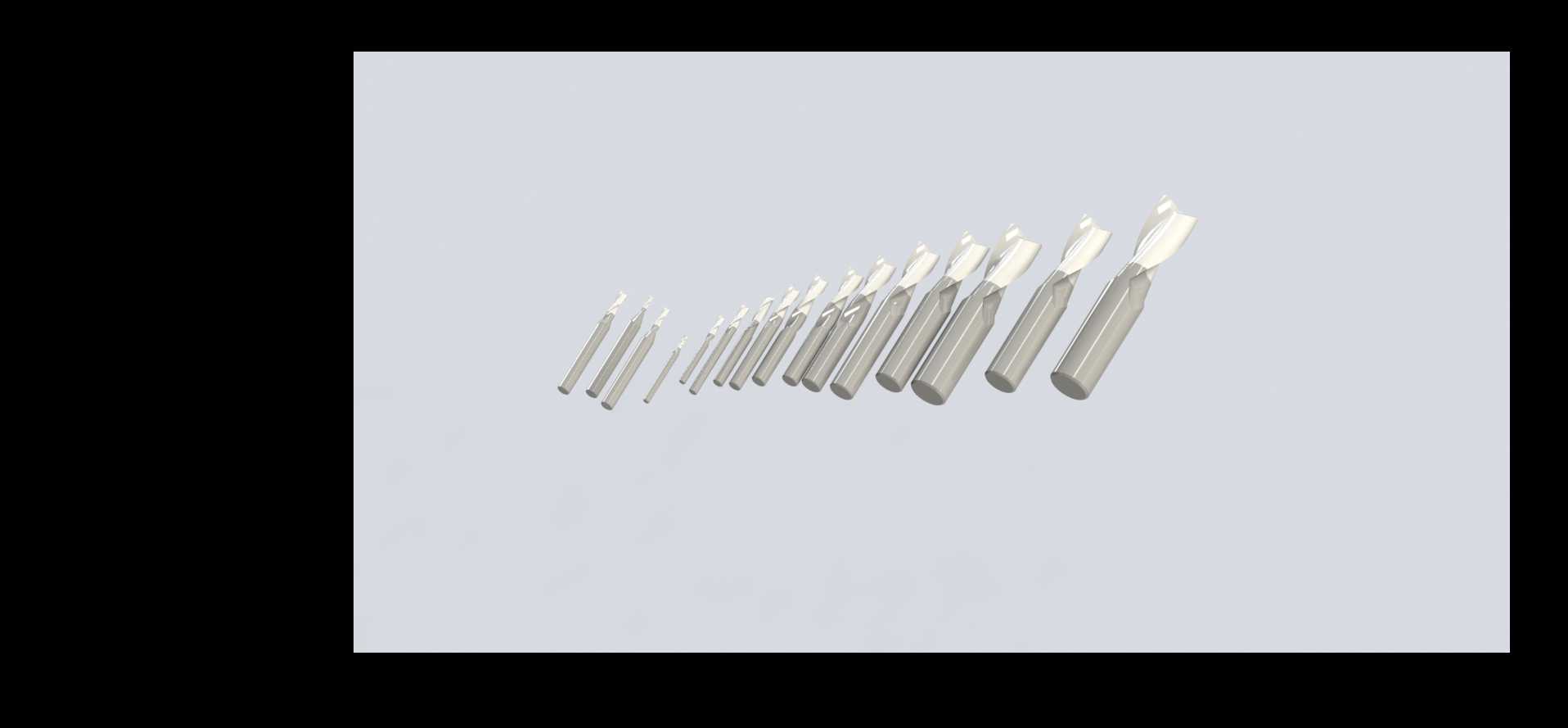

多规格直柄立铣刀成套加工刀具三维结构

　　这套成套直柄立铣刀的三维结构，完整还原了不同切削直径规格铣刀的实体形态，覆盖从微小径到常规加工直径的全系列尺寸，可直接用于机加工工艺仿真、刀具库搭建、加工路径干涉校验等工程场景。在实际金属切削加工场景中，不同直径的铣刀承担着不同的加工任务：微小径铣刀多用于精密型腔、窄槽的精加工工序，可实现小曲率轮廓的精准成型；中等直径铣刀兼顾粗加工的排屑效率与半精加工的轮廓精度，是平面铣削、台阶面加工、常规槽型加工的主力刀具；大直径铣刀则多用于大平面开粗、大余量材料去除工序，可在单位时间内实现更高的材料切除率，缩短粗加工周期。从结构设计逻辑来看，每款铣刀都遵循切削功能与装夹稳定性匹配的原则：切削端的刃型设计兼顾了切削锋利度与刃口强度，

　　螺旋排屑槽的槽型曲率经过优化，可在切削过程中引导切屑顺利排出，避免切屑缠绕刀体造成加工表面划伤或刀具崩损；直柄装夹段的圆柱度公差控制在机加工装夹的通用要求范围内，可适配弹簧夹头、液压刀柄等主流铣削装夹结构，保证装夹后刀具的径向跳动量控制在合理区间，减少加工过程中的振刀风险。从安装边界来看，不同规格铣刀的柄部直径与刃长、总长形成匹配的比例关系，小直径铣刀的悬伸长度控制在刚性允许范围内，避免长径比过大造成切削过程中刀具让刀、断刀的问题；大直径铣刀的柄部直径相应增大，提升装夹接触面积，保证大切削力工况下的装夹可靠性。在三维建模过程中，每款铣刀的刃口螺旋角、排屑槽深度、柄部倒角、刃端过中心切削结构都做了精准还原，没有简化核心功能结构，

　　可直接用于加工过程的动态仿真，校验刀具与工件、夹具的干涉情况，也可用于刀具管理系统的三维可视化展示，帮助工艺人员快速识别不同规格刀具的外形特征，减少刀具选型过程中的错选概率。在模具加工、通用机械零件加工、精密零部件制造等场景中，这类成套铣刀是数控铣床、加工中心的必备消耗性刀具，其三维模型的精准度直接影响工艺仿真的结果可靠性，这套模型在结构还原上充分考虑了工程应用的实际需求，没有做过度的外观美化，所有结构尺寸都符合实际商用铣刀的通用设计规范，刃部与柄部的衔接过渡圆角、柄部的拉钉适配结构（针对适用的刀柄类型）都做了对应呈现，可满足不同工程场景下的使用需求。对于结构设计人员而言，这套模型也可作为工装设计、夹具设计过程中的刀具参考，

　　在设计工件装夹方案时，提前核算刀具的运动路径与夹具、工件的安全间隙，避免实际加工过程中出现撞刀问题；对于工艺编程人员而言，可直接将模型导入编程软件，匹配对应的刀具参数，生成更贴合实际刀具形态的加工路径，提升加工代码的准确性，减少现场试切的调整时间。
