多工位定位槽钻加工组件结构设计

　　在精密零部件批量钻削加工场景中，这类多工位定位槽钻组件常被集成在专用钻床、自动化打孔专机的工位端，针对电子接插件、小型五金冲压件、仪表壳体类零件的同平面多孔位同步加工需求设计，替代单钻头逐次进给的加工模式，能大幅压缩多孔加工的工位节拍，同时避免逐次定位带来的孔位累计误差。从实际加工工况来看，这类组件适配的加工材质多为铝合金薄板、铜质接插件基材、工程塑料结构件，单工位进给行程控制在15mm以内，钻削转速根据材质差异可在3000-8000r/min区间调整，每根钻轴的径向跳动量控制在0.02mm范围内，保证加工后孔壁粗糙度达到Ra1.6以下，满足精密装配的公差要求。

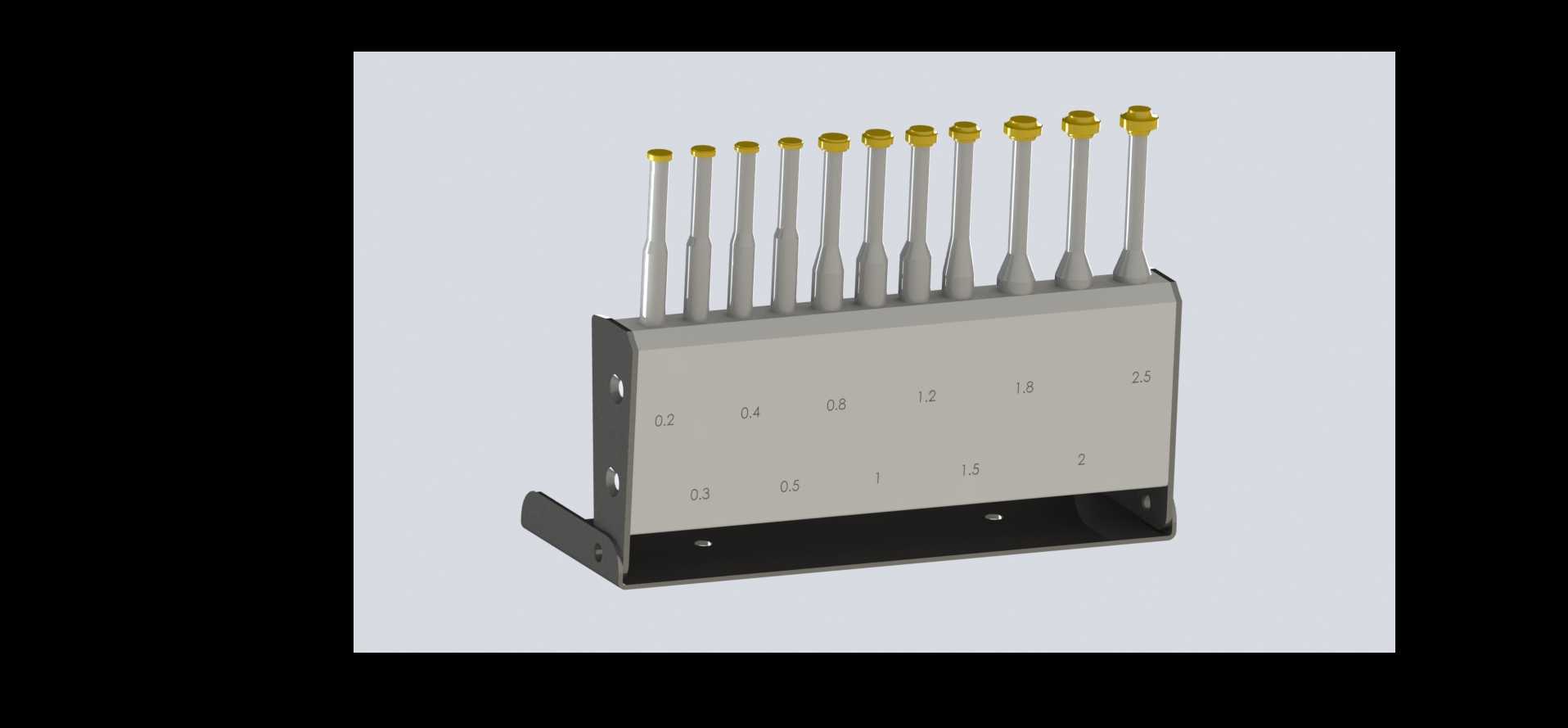

　　设计层面上，组件主体采用一体式矩形基座结构，基座上沿钻轴排布方向加工有等间距的定位槽，每道定位槽对应一根独立的钻轴安装位，槽位的间距公差严格控制在±0.01mm，从安装基准上保证各钻轴的中心距一致性。钻轴尾部采用快换式夹头结构，可根据加工孔径需求快速更换不同直径的微型钻头，夹头与基座之间设置有微型导向衬套，衬套采用硬质合金材质烧结成型，内孔与钻轴的配合间隙控制在0.005mm以内，既可以为钻轴提供径向支撑，抵消钻削过程中的径向切削力，也能减少钻轴高速旋转时的晃动，延长钻头使用寿命。基座侧面设计有两个对称的安装定位销孔，安装时可通过销孔与设备安装板上的定位销快速对位，再通过侧边的锁紧螺钉完成固定，安装重复定位精度可达0.01mm，不需要每次更换组件后重新校准孔位坐标。

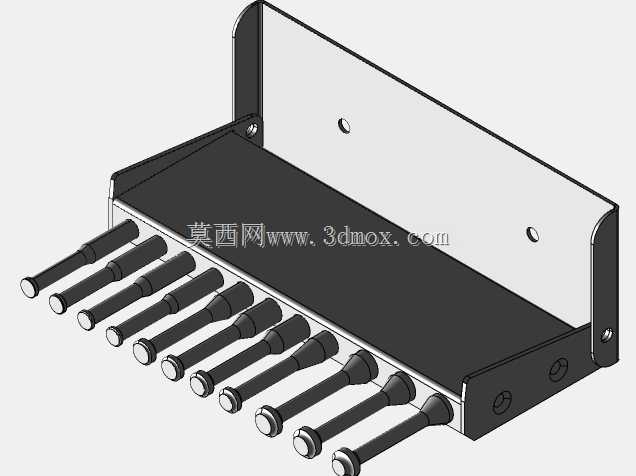

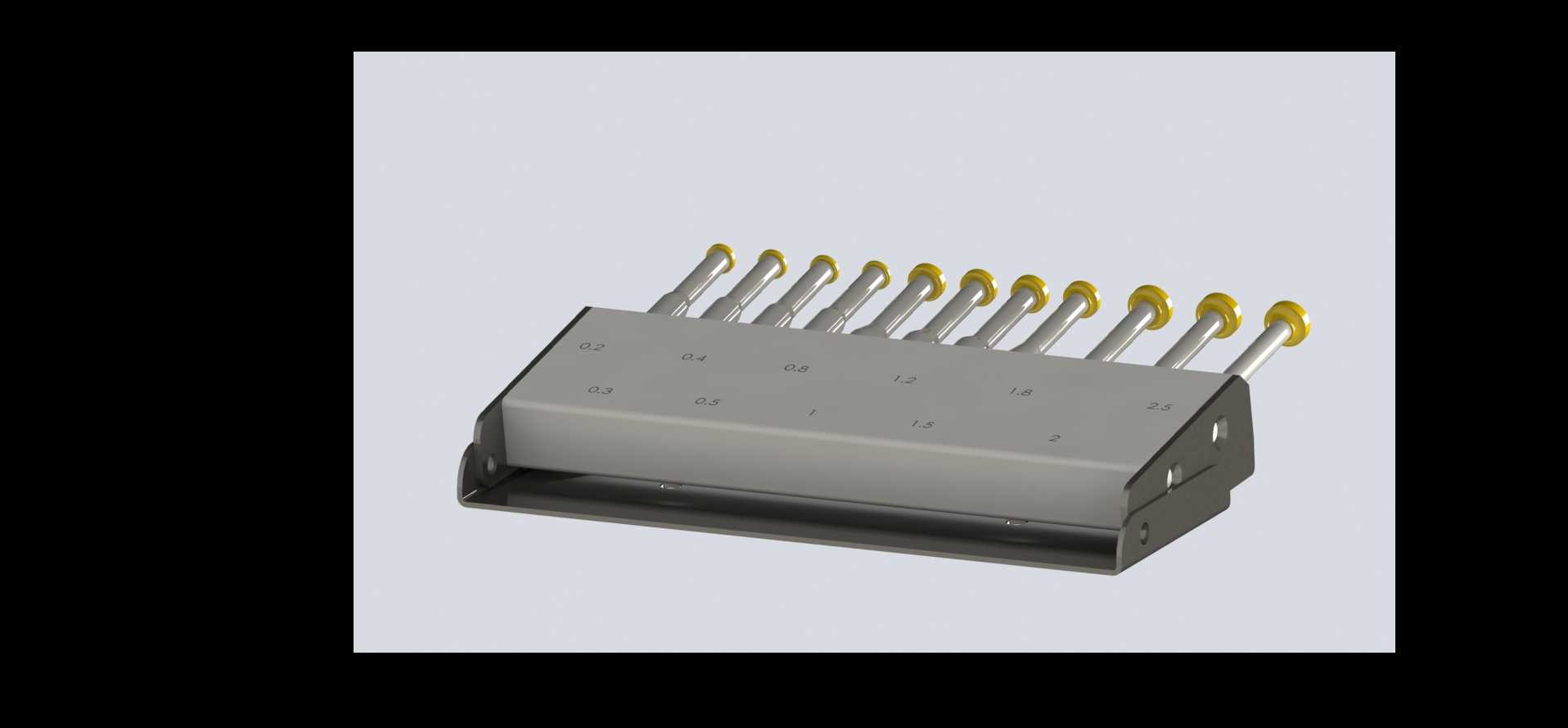

　　从安装边界尺寸来看，这类多轴钻组件的基座长度根据钻轴数量不同有所差异，本次设计的12轴版本基座总长度为120mm，宽度为35mm，基座本体厚度为18mm，钻轴伸出基座前端面的最大长度为28mm，安装时需要预留的前端作业空间不小于35mm，保证钻头进给到位后不会与工件夹具发生干涉。基座底部设计有通长的排屑槽，钻削过程中产生的切屑可顺着排屑槽向两侧滑落，不会堆积在钻轴根部影响钻轴旋转，排屑槽的深度为4mm，槽边做了R1.5的圆角过渡，避免锐角划伤操作人员或刮损加工件表面。

　　实际应用中，这类定位槽钻组件常搭配进给滑台使用，滑台带动整个组件沿垂直于工件表面的方向做进给运动，每根钻轴的进给深度可通过基座后端的限位螺钉统一调整，也可根据加工需求对单根钻轴的伸出长度做微调，适配不同深度的台阶孔加工需求。钻轴的动力输入可通过同步带轮统一驱动，也可搭配独立的微型气动马达实现单轴独立转速控制，针对不同硬度的加工材质灵活调整切削参数。在电子连接器生产线上，这类组件可一次完成连接器插针安装孔的全部钻削工序，相比单轴加工效率提升10倍以上，同时孔位的位置度公差可稳定控制在Φ0.03mm以内，完全满足连接器插针压装的精度要求，避免出现插针歪斜、装配不到位的质量问题。

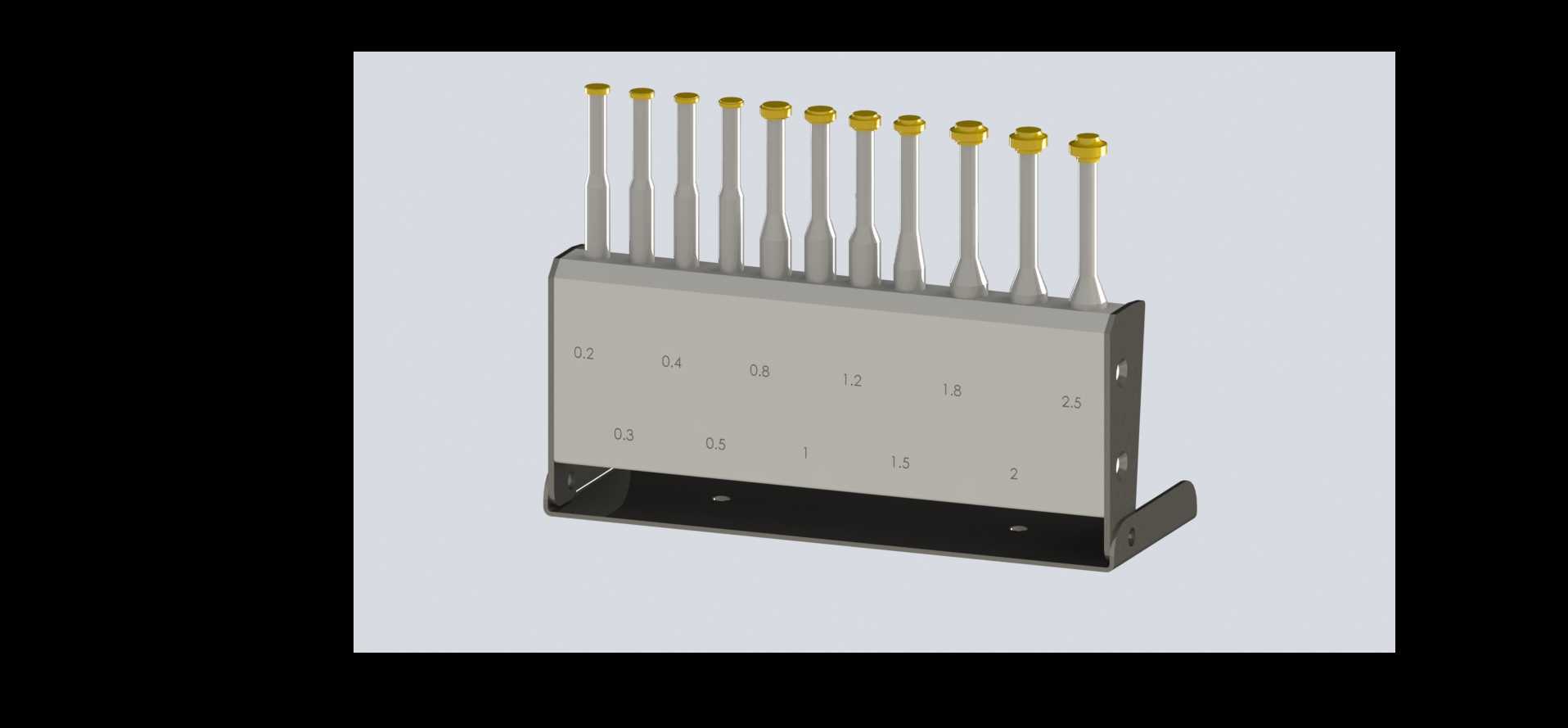

　　结构细节上，钻轴与基座之间采用微型深沟球轴承支撑，每根钻轴上下各配置一组轴承，轴承预紧力通过基座上的锁紧压盖调整，保证钻轴高速旋转时无轴向窜动，钻轴顶端的黄色防护套为聚氨酯材质，既可以标注钻轴序号方便操作人员快速识别对应孔位，也可以在钻轴退回时起到缓冲作用，避免钻轴尾部与动力端发生硬碰撞。基座表面做了硬质阳极氧化处理，表面硬度达到HV400以上，耐磨性能优异，长期在有切削液喷淋的加工环境中使用也不会出现锈蚀、磨损的问题，安装定位面的平面度控制在0.008mm以内，保证安装后组件与工件表面的平行度，避免出现钻孔倾斜、孔口毛刺过大的问题。
