多规格长条式转动执行构件结构设计

　　这套转动构件的设计，最初是针对自动化产线里小角度往复转动工位的替换需求做的，之前现场用的标准转动销经常出现安装位适配差、不同行程工位要单独开模的问题，所以在建模初期就先梳理了现场11种常见安装边界的尺寸，把构件的主体截面统一做成长方形基座加端部转动连接头的形式，避免不同工位要重新设计基座安装孔位的麻烦。

　　从实际应用场景来看，这类构件主要用在传感器触发拨杆、小型工装夹具的转动压头、检测设备的样品定位拨片这些位置，不像大负载的传动转轴要承受大扭矩，它的核心需求是安装适配性强、转动间隙小、长期往复动作不会出现卡位。设计的时候特意把端部的连接孔做了统一的孔径公差，不管是配微型销轴还是和小气缸的活塞杆连接，都能直接适配，不用二次扩孔或者加轴套调整。

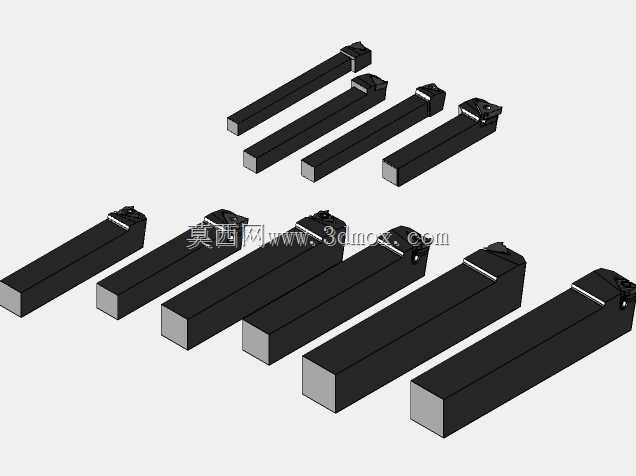

　　外形尺寸上，整套构件做了11种不同的长度规格，最短的款基座长度不到30mm，适合空间紧凑的检测工位内部安装，最长的款长度接近120mm，用在需要跨距拨动的料道分料位置，所有规格的基座截面宽度和厚度都保持一致，安装孔的孔距也做了统一标准，现场更换不同长度的构件时，不用重新调整安装座的孔位，直接替换就能用，能大幅减少设备维护的换型时间。安装边界方面，基座的底面做了0.2mm的精磨平面，和安装座贴合的时候不会出现倾斜，端部的转动头和基座主体的同轴度控制在0.02mm以内，往复转动的时候不会出现径向窜动，避免触发传感器的时候出现信号误判。

　　设计思路上没有做多余的减重或者装饰结构，毕竟这类零件都是在设备内部使用，不需要外观处理，所有的棱边都做了0.5mm的倒角，既避免安装的时候划手，也能减少零件搬运过程中的磕碰变形。转动连接的位置没有做一体化的轴结构，而是采用了通孔穿销的形式，相比固定轴的结构，后期如果销轴磨损，只需要更换标准销轴就行，不用整个替换构件，能降低设备的维护成本。不同长度的构件，除了主体长度的区别，端部转动头的尺寸完全一致，对应的连接配件都能通用，不管是配扭簧提供复位力，还是配连杆传递动力，都不用单独匹配配件。

　　从结构强度来看，主体部分的厚度是按照单次拨动最大50N的负载来核算的，选用常规的6061铝合金加工就能满足强度需求，如果是用在有腐蚀性的工位，也可以直接换成304不锈钢材质，模型的特征没有做特殊的工艺限制，不管是铣削加工还是粉末冶金成型都能直接生产，不需要额外调整结构。建模的时候把每个规格的零件都做了单独的参数化配置，要是后续需要特殊长度的规格，只需要修改主体长度的参数，端部和安装孔的特征都能自动更新，不用重新绘制草图，能提高后续衍生设计的效率。

　　在实际装配验证的时候，这种统一安装基准的设计，能让装配工人不用对照图纸反复测量孔位，只要对齐安装座的定位边就能固定，装配效率比之前用的非标准构件提高了近六成。而且因为所有规格的转动间隙都做了统一的公差控制，在高精度检测工位使用的时候，转动定位的重复精度能控制在0.05mm以内，完全满足传感器触发、微小零件定位的精度要求，不会因为构件的间隙问题导致检测数据偏差。
