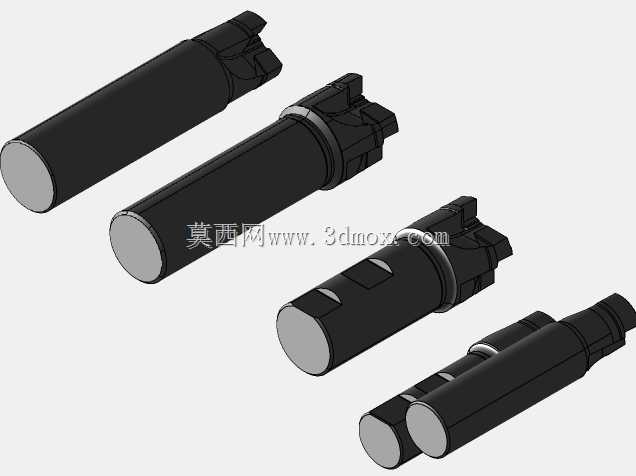

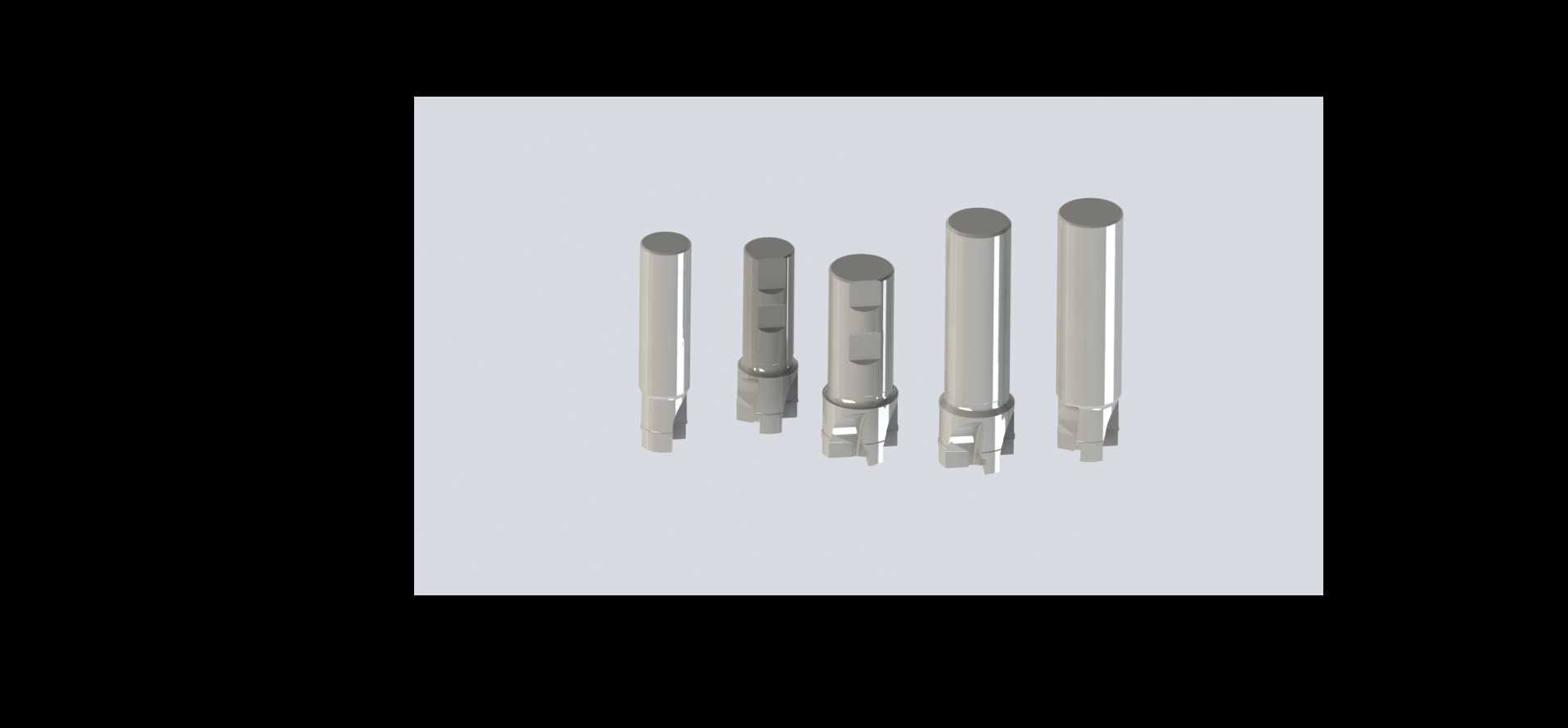

多规格立铣刀切削刀具三维结构

　　这套不同规格的铣刀结构，是数控铣削加工环节里直接参与材料去除的核心执行部件，日常在模具型腔加工、机械零件平面铣削、沟槽铣削、台阶面加工乃至复杂曲面成型工序中都能见到这类刀具的身影，不管是普通立式铣床、数控加工中心还是镗铣类专用机床，都需要搭配对应规格的铣刀完成不同余量、不同精度要求的切削作业。从结构设计逻辑来看，不同直径规格的刀体采用了统一的直柄装夹基准，柄部直径保持一致的公差带范围，能够适配同规格的弹簧夹头、液压刀柄等主流装夹结构，不需要针对不同切削直径的铣刀更换刀柄夹套，能减少机加工换刀时的辅助调整时间，适配批量加工场景下的快换需求。刀体的切削部分做了差异化的刃口设计，直径偏小的铣刀切削刃长度更短，刚性更强，

　　适合小进给量的精铣加工或者窄槽、深槽的铣削作业，能减少细长刀体在高速切削时的振颤问题，避免加工表面出现振纹影响尺寸精度；直径偏大的铣刀切削刃长度更长，排屑槽的螺旋角度经过优化，在大切深、大进给的粗加工场景下，能够顺着螺旋槽的走向快速将切屑排出切削区域，避免切屑堆积在刃口位置造成二次切削，划伤已加工表面或者加剧刃口磨损。刀体的柄部与切削段之间做了过渡退刀结构，能够避免装夹时刀柄夹套与切削刃根部发生干涉，同时在刃口末端做了微小的倒角处理，减少应力集中，避免刀具在承受大切削力时从根部发生断裂。从安装边界来看，直柄的圆柱度公差控制在h6级别，装夹时的悬伸长度可以根据加工深度灵活调整，但需要保证夹持长度不小于柄部直径的1.5倍，

　　避免高速旋转时刀具出现偏摆，影响加工孔位或者型面的位置精度。不同刃数的铣刀适配不同的加工材料，刃数偏少的款式排屑空间更大，适合加工铝、铜等塑性较强的有色金属，不容易出现粘刀问题；刃数偏多的款式每转进给量分配到每个刃口的切削力更小，适合加工钢件、铸铁等硬度较高的黑色金属，能够获得更好的表面加工质量。在实际建模过程中，需要严格控制刃口的螺旋升角、排屑槽的截面轮廓、柄部的同轴度等关键参数，这些参数直接决定了刀具后续做运动仿真时的切削轨迹准确性，也能为后续的刀具受力分析、磨损仿真提供精准的模型基础。建模时还原了刀体表面的细节结构，包括刃口的微小倒棱、柄部的装夹定位面，这些细节在做加工工艺仿真时，能够更真实地模拟刀具与工件、

　　夹具之间的空间位置关系，避免仿真过程中出现干涉误判。这类铣刀在实际生产中，除了常规的平面、沟槽加工，还可以通过数控编程实现螺旋插补铣孔、斜面铣削、三维曲面仿形加工等多种工艺，不同规格的刀具搭配使用，能够完成从毛坯开粗到精加工成型的全流程铣削作业，不需要频繁更换不同类型的刀具，能有效提升机床的加工效率。在做设备选型配套时，需要根据机床的主轴转速、扭矩参数匹配对应直径的铣刀，小直径铣刀适合高转速低进给的精加工场景，大直径铣刀适合低转速大扭矩的粗加工场景，同时要结合被加工材料的硬度选择对应的刃口角度与涂层类型，这套三维模型完整还原了不同规格铣刀的结构差异，能够为加工工艺编制、刀具路径仿真、机床刀库配置提供直观的三维参考，也可以作为刀具类教学演示的三维素材，帮助初学者理解立铣刀的结构组成与各部分的功能作用。
