工业传感配套金属隔套组件结构设计

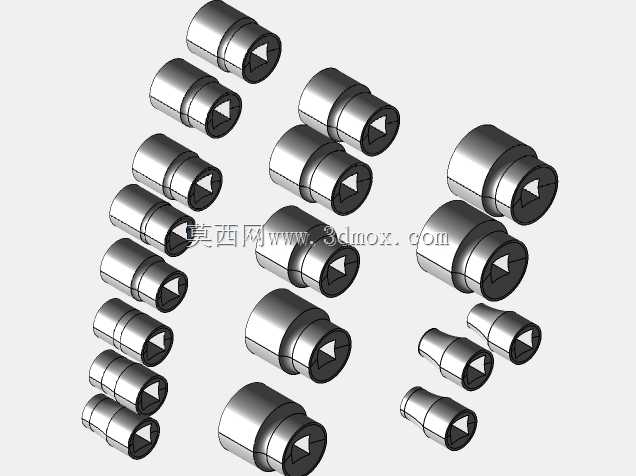

　　这套金属套件主要面向工业传感设备的装配配套场景，在各类位移、压力、光电类传感器的安装工位中，这类衬套类零件承担着定位、隔振、间隙补偿的核心作用，很多现场装配的工程师都有过类似经验：传感器安装时如果直接将检测端与安装基座硬接触，长期受设备运行的微幅振动影响，很容易出现检测基准偏移、螺纹松动的问题，这类不同规格的隔套就是为了解决这类装配痛点设计的。整套套件包含了十余种不同高度、内外径尺寸的衬套零件，全部采用圆柱形通孔结构，一端做了微小的倒角处理，避免安装时刮伤传感器的外壳镀层或者安装螺纹，外圆面做了精车处理，表面粗糙度控制在Ra1.6以内，既可以和安装基座的沉孔形成小间隙配合，保证装配时的同轴度，

　　也不会因为间隙过大导致传感器安装后出现径向窜动。从设计思路上看，这套零件没有做多余的异形结构，全部采用回转体构型，一方面是方便采用棒料直接车削加工，不需要额外的铣削工序，能有效控制批量加工的成本，另一方面回转体结构在装配时不需要调整周向角度，现场安装时可以直接套入传感器的安装螺杆，大幅提升装配效率。不同规格的衬套高度覆盖了3mm到15mm的常用尺寸区间，内外径也匹配了M6到M12的常用传感器安装螺纹规格，在实际选型时，工程师只需要根据安装面与传感器检测端的预留间隙，选择对应高度的隔套即可，不需要单独测绘加工，能大幅缩短设备调试的周期。安装边界方面，所有衬套的内孔都比对应规格的螺纹大0.2mm到0.5mm，既保证可以顺利穿过螺杆，

　　也不会因为间隙过大导致锁紧时出现偏斜，外圆尺寸比常用的安装沉孔小0.1mm左右，装配后可以自然形成同轴定位，不需要额外做找正操作。在一些有防腐要求的应用场景，这类衬套也可以根据需求更换为不锈钢材质，模型的结构尺寸完全可以直接套用，只需要调整材料参数即可满足不同工况的使用需求。很多自动化产线的传感安装工位，之前经常出现因为隔套尺寸不匹配，现场临时找垫片、铜套拼凑的情况，拼凑的零件往往存在厚度不均、内孔偏心的问题，长期运行后很容易导致传感器检测精度下降，这套标准化的隔套套件就是把现场常用的尺寸做了系列化整合，设计人员在做传感器安装结构设计时，可以直接从套件里选取对应规格的零件调用，不需要重复绘制相似的回转体零件，

　　能有效减少三维建模阶段的重复工作量。从结构强度上看，这类衬套的壁厚都控制在2mm以上，常规的锁紧力矩下不会出现压溃变形的问题，即使是在有冲击振动的冲压设备、物流输送线旁的传感安装位，也能长期保持稳定的支撑精度，不会因为长期受力出现厚度蠕变导致的间隙变化。另外零件两端的平行度公差控制在0.02mm以内，锁紧后两端面可以和安装面、传感器锁紧端面完全贴合，不会出现局部应力集中的问题，能有效分散锁紧螺母的压力，避免传感器的塑料外壳或者铝合金基座被压伤。在做装配干涉检查时，这套零件的外圆没有突出的结构，全部采用等直径外圆设计，不会和周边的走线槽、防护盖板产生干涉，安装后不需要额外预留避让空间，对于安装空间紧凑的设备内部工位尤其适用。
