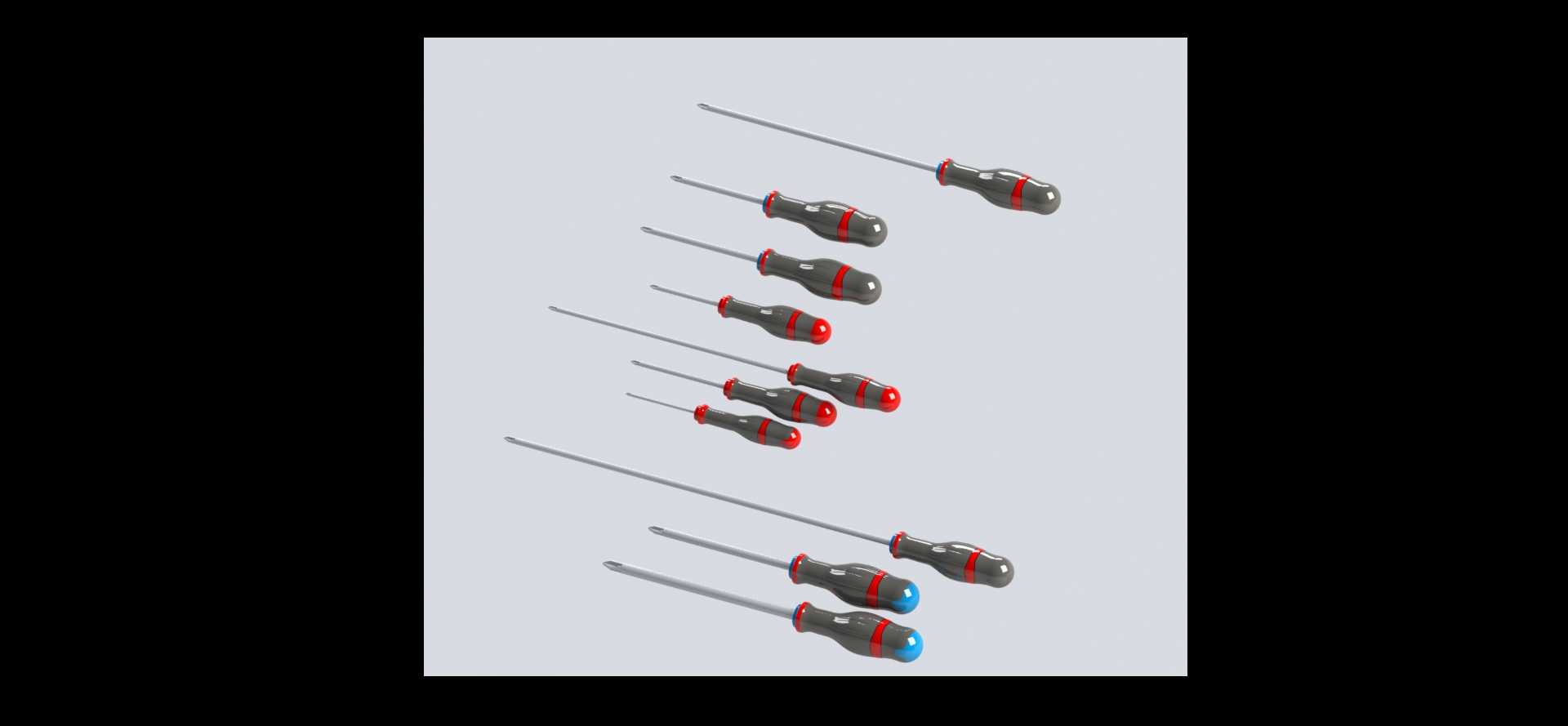

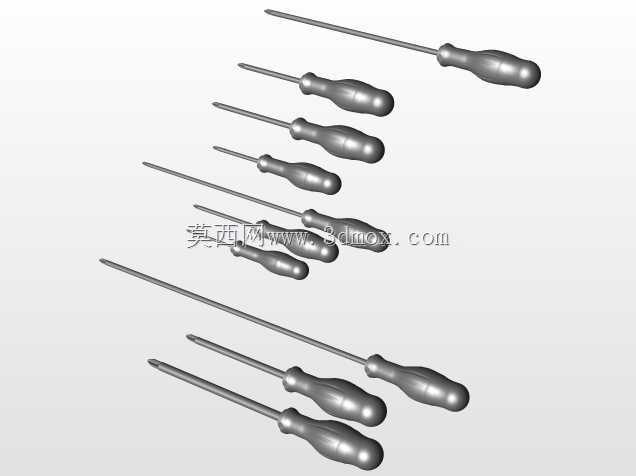

多规格十字一字螺丝刀工具套装结构设计

　　这套手动螺丝紧固工具覆盖了日常设备维保、装配环节最常用的旋具规格，不同杆长的设计对应差异化的作业场景：长杆型号可深入设备内部深孔位置，触及被外围结构遮挡的紧固件，短杆型号则适配狭小操作空间，避免杆身过长与周边零部件发生干涉，在设备内部走线密集、结构紧凑的电控柜装配、小型机电产品拆解场景下，短杆旋具的操作灵活性优势尤为明显。手柄部分采用符合人体工学的纺锤形轮廓，表面设置多道环形防滑槽，握持时手掌与手柄的接触面积分布均匀，长时间施加扭矩时不易产生局部压痕，防滑槽的深度经过反复调整，既可以保证带薄劳保手套操作时不打滑，也不会因为槽体过深积存油污难以清理。不同批头类型的手柄端部做了差异化色标处理，十字批头对应红色标识、一字批头对应蓝色标识，

　　作业时无需反复翻转查看批头类型，可快速从工具排布中选取对应规格，减少无效操作时间，在批量装配流水线的旁置工具位、外出维保的工具包收纳场景下，这种快速识别设计能有效提升作业效率。批头与杆身采用一体成型结构，杆身选用高强度合金钢材，表面做防锈镀层处理，可承受日常紧固作业的扭矩载荷，避免批头受力崩口、杆身弯曲变形的问题，杆身与手柄的连接位置做了加大直径的过渡段，分散扭矩传递时的应力集中，长期大扭矩使用时不会出现杆身松动、手柄开裂的情况。整套工具的排布按照杆长从短到长、批头规格从小到大依次排列，收纳时可对应工具架的固定卡位，取用和归位都有明确的位置对应，不会出现工具混放、寻找耗时的问题。在实际装配作业中，

　　不同规格的螺丝刀对应不同尺寸的紧固件：小直径短杆型号适配M2-M3规格的小螺丝，多用于精密电子组件、小型仪表外壳的装配；中等直径杆长的型号适配M4-M6规格的螺丝，是通用设备装配、日常维保最常用的规格；长杆大直径型号适配M6-M8规格的紧固件，可用于设备机架、重型结构件的螺丝紧固作业。设计过程中针对手柄的握持角度做了多轮验证，手柄轴线与杆身保持同轴度公差在0.1mm以内，旋转施力时不会出现偏心晃动，保证批头与螺丝槽口的贴合度，减少拧花螺丝槽的概率。批头的端部做了磁化处理，吸附小型螺丝时可直接对准安装孔位，无需手扶螺丝即可完成初步拧入，在高空作业、手无法伸入的安装位置，这种磁化设计能大幅降低操作难度，

　　避免螺丝掉落进设备内部带来的拆机取件麻烦。整套工具的尺寸边界适配常规工具收纳盒的卡位尺寸，单支工具的最大直径不超过35mm，最长杆身的工具总长度控制在300mm以内，既满足深孔作业的长度需求，也不会因为尺寸过大无法放入常规维修工具包。手柄材质选用耐油耐溶剂的工程塑料，接触车间常见的机油、清洗剂、防锈剂时不会发生材质溶胀、表面老化开裂的问题，适配工业车间复杂的使用环境。不同规格的杆身直径与对应批头的扭矩等级做了匹配设计，避免小规格批头搭配过粗杆身导致用户施加过大扭矩损坏螺丝槽，也不会出现大规格批头杆身过细受力变形的问题，每款型号的可承受扭矩范围都经过实际测试，覆盖对应规格紧固件的标准拧紧力矩要求，满足常规工业装配、设备维修的使用需求。
