多规格套筒式传感连接组件结构设计

　　这套多规格套筒类连接构件，主要面向工业传感检测场景的装配需求，在自动化产线的位置检测、流体管路压力传感安装、设备运行状态监测点位中都能用到。日常做设备改造或者新线搭建的时候，经常会遇到不同规格传感探头的安装适配问题，不同厂家的传感元件外螺纹直径、插入深度都有细微差异，要是挨个做定制转接件，不仅加工周期长，现场调试的时候也容易因为尺寸偏差装不上，这套组件就是针对这类痛点做的系列化设计。

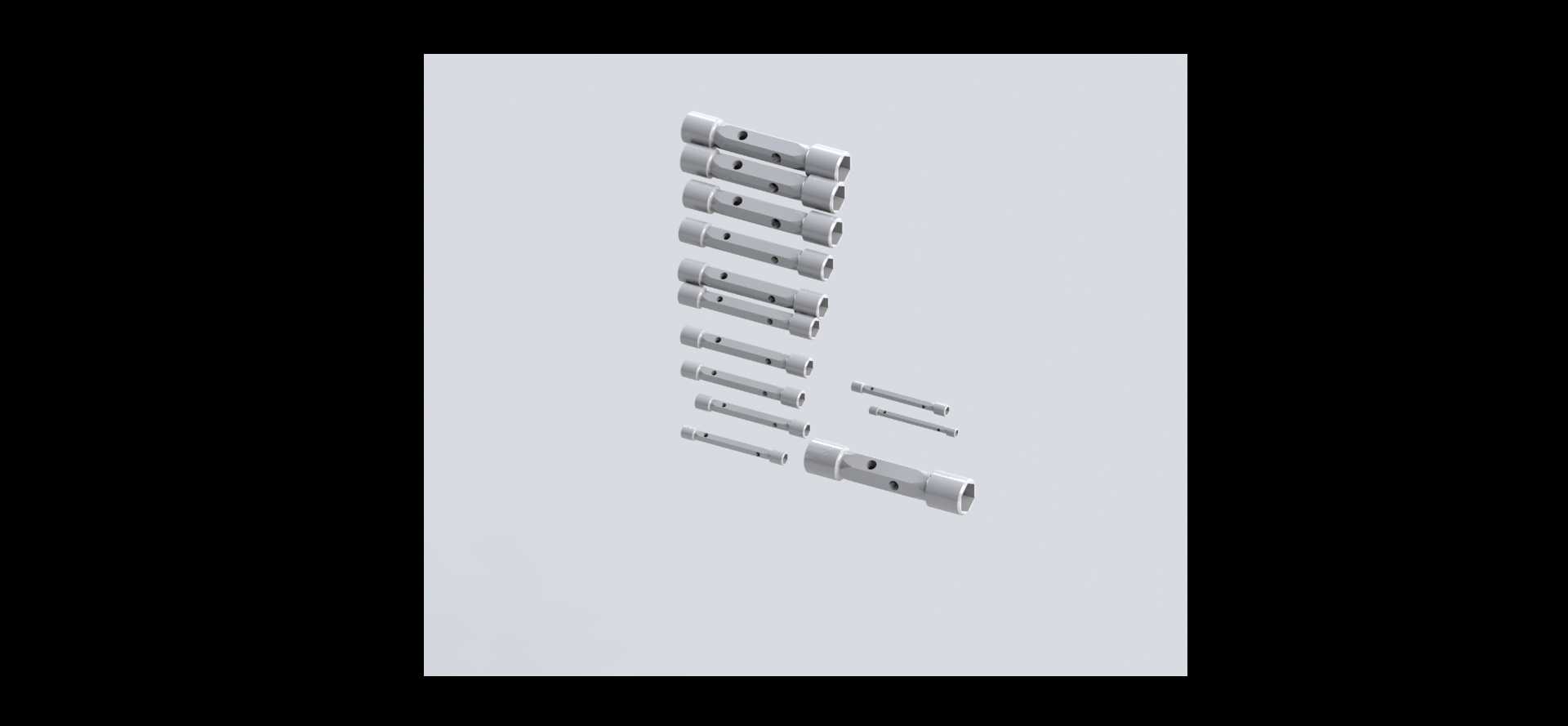

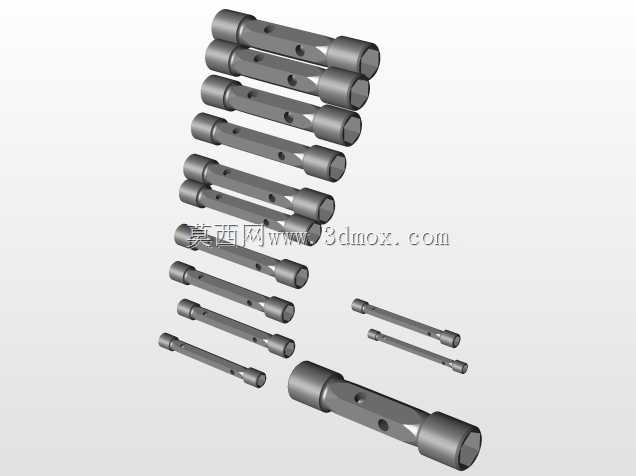

　　从结构上看，整套构件覆盖了从大直径到小直径的多尺寸规格，每款套筒都做了同轴的内孔通腔，一端预留传感元件的插入定位台阶，侧壁开有对称的锁紧孔位，安装的时候可以用顶丝直接固定插入的传感探头，避免设备运行过程中因为振动出现探头移位、检测数据漂移的问题。套筒的外圆做了统一的公差配合设计，不管是装在设备安装板的预制孔位，还是搭配管路转接接头，都能保证同轴度偏差控制在合理范围内，不会因为安装偏斜导致传感检测的光束或者压力感应面出现对位偏差。

　　做这套结构设计的时候，首先考虑的是现场安装的通用性，不同长度的套筒对应不同的安装深度需求，比如在厚壁设备壳体上安装传感元件的时候，就选长度更长的套筒，保证探头能伸到检测点位的合适位置；要是在薄板支架上安装，短尺寸的套筒就能减少多余的伸出量，避免和周边运动构件发生干涉。每款套筒的端面都做了微小的倒角处理，一方面是安装的时候更容易导入安装孔，不会刮伤安装位的涂层或者密封件，另一方面也能去除机加工产生的锐边，避免现场装配的时候划伤操作人员。

　　从安装边界来看，最大规格的套筒外圆直径适配常规M12传感元件的安装孔位，最小规格的可以适配M3级别的微型传感探头，所有套筒的锁紧孔都采用统一规格的顶丝螺纹，现场装配的时候只用一把内六角扳手就能完成全部组件的安装锁紧，不用频繁更换工具，能提升现场装配的效率。套筒的内孔尺寸按照对应规格传感探头的外径做了H7级的公差配合，既能保证探头可以顺畅插入，又不会因为间隙过大导致探头晃动，影响检测精度。

　　在实际应用场景里，这类套筒组件不光可以用来安装光电类、接近类的位置传感器，在压力传感、温度传感的安装场景里也能使用，只要搭配对应的密封垫圈，就能实现管路检测点位的密封安装，不会出现介质泄漏的问题。设计的时候特意把同系列的套筒做了外形的统一化处理，除了长度和内孔直径的差异，外圆的安装基准、锁紧孔的位置高度都保持一致，这样在做三维装配的时候，可以直接通过参数化驱动快速生成不同规格的构件，不用重复绘制基础外形，能节省不少建模的时间。

　　另外，这套组件的结构都做了等壁厚设计，不管是长套筒还是短套筒，侧壁厚度都保持在合理的强度范围内，既不会因为壁厚太薄导致锁紧的时候出现套筒变形，也不会因为壁厚过大造成材料浪费、整体重量增加。在有轻量化需求的移动检测设备上使用的时候，这套金属材质的套筒也能保证足够的结构强度，不会因为设备的频繁移动出现构件断裂的问题。侧壁的锁紧孔位置特意做了加厚处理，顶丝锁紧的时候，孔位周边的应力能均匀分散，不会因为长期的锁紧应力导致孔位开裂，延长构件的使用寿命。

　　做现场调试的时候，这类系列化的套筒组件能适配绝大多数常规规格的传感元件，不用因为某个尺寸不匹配临时找机加工车间赶制零件，能大幅缩短设备调试的周期。而且统一的外形设计也方便后期的设备维护，要是某个点位的传感元件更换了规格，只需要更换对应尺寸的套筒就行，不用改动设备上的原有安装孔位，降低后期维护的改造成本。在做三维布局的时候，这套组件的模型可以直接调用到装配体里，根据实际的安装点位选择对应长度和直径的规格，提前校验安装空间，避免出现安装的时候和周边管线、构件发生干涉的问题，提前把装配风险排除在设计阶段。
