多规格精密针型操作工具套件三维设计

　　这套针型操作工具组的设计，最初是面向电子装配、精密仪器调校、小型机械拆装这类对操作精度要求较高的作业场景，在实际产线调试、实验室设备维护、弱电线路检修的场景里，这类细杆尖头工具的使用频率极高，很多常规尺寸的螺丝刀、撬具无法伸入的窄小缝隙、微型紧固件位置，都需要这类小规格尖头工具完成操作。从结构设计来看，整套工具做了多规格尺寸梯度划分，不同长度、不同杆径的工具对应不同的操作深度与受力需求，长杆款可以深入深度超过80mm的设备内腔，触碰藏在结构夹层里的卡扣、微调螺钉，短杆款则适合在设备表面的密集元件区域操作，避免杆身过长剐蹭周边精密元件造成损坏。手柄部分采用了等径防滑柱形设计，没有做多余的曲面造型，一方面是降低注塑加工的模具复杂度，

　　批量生产时脱模效率更高，另一方面柱形手柄在手指捏持旋转时，受力均匀度优于异形手柄，长时间精细操作时不容易出现局部硌手的问题，手柄端部做了微小的倒角处理，避免装配和使用过程中锐边划伤操作人员。工具的工作端采用了渐细的针型结构，尖端做了钝化处理，不是尖锐的刺状结构，这样设计是为了在撬动塑料卡扣、顶出小型销钉的时候，既保证足够的伸入精度，又不会因为尖端过锐戳伤线路绝缘层、刮花元件表面镀层。整套工具的安装边界没有额外的连接结构，本身属于手持操作类工具，不需要和设备做固定安装，单支工具的最大外径控制在12mm以内，最小杆径可以做到1.5mm，适配绝大多数精密设备的操作间隙。在建模过程中，每款工具的手柄和杆身都做了同轴度约束，

　　保证杆身和手柄的中心轴线偏差不超过0.05mm，旋转操作时不会出现杆身晃动的问题，不同规格的工具手柄直径保持统一，这样操作人员更换不同规格工具时，不需要重新适应捏持手感，降低操作的失误率。从实际使用的功能特性来看，这套工具除了常规的拧动微型螺钉、撬动卡扣之外，还可以完成传感器探针位置微调、线路板元件引脚整理、细小零件的挑取等作业，覆盖了精密装配维护场景里八成以上的细操作需求。设计时特意规避了工具杆身的台阶结构，整根工作杆采用等径或平滑渐细的结构，避免在伸入缝隙时被结构台阶卡住，抽拉过程中不会剐蹭设备内壁。手柄和工作杆的连接位置做了圆弧过渡，没有应力集中的直角结构，在施加轴向顶推力的时候，连接位置的受力可以均匀分散，

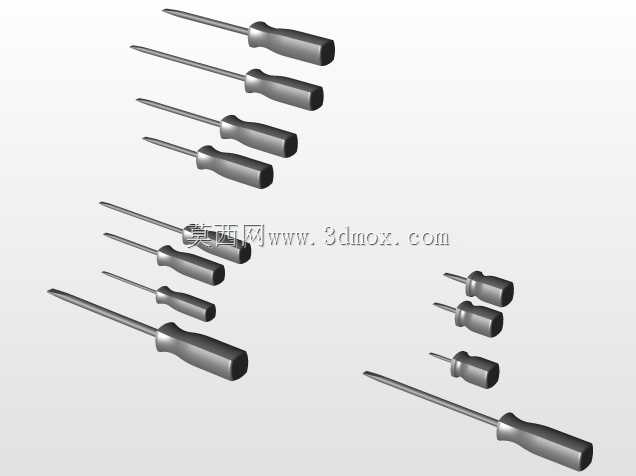

　　不会出现杆身从手柄处断裂的问题，按照常规手动操作的受力上限测算，连接位置可以承受最大15N的轴向推力，完全满足手动操作的受力需求。在实际的设备维护场景里，这类工具经常会接触到防静电工作台面，所以建模时也预留了手柄表面覆防静电涂层的厚度余量，每侧预留0.1mm的涂层厚度空间，后续做表面处理时不会因为涂层厚度导致手柄尺寸超差，影响捏持手感。整套工具的排布按照尺寸从大到小做了阵列排布，不同长度的工具分组摆放，取用的时候可以快速根据操作深度选择对应规格，不需要反复比对尺寸，提升作业效率。
