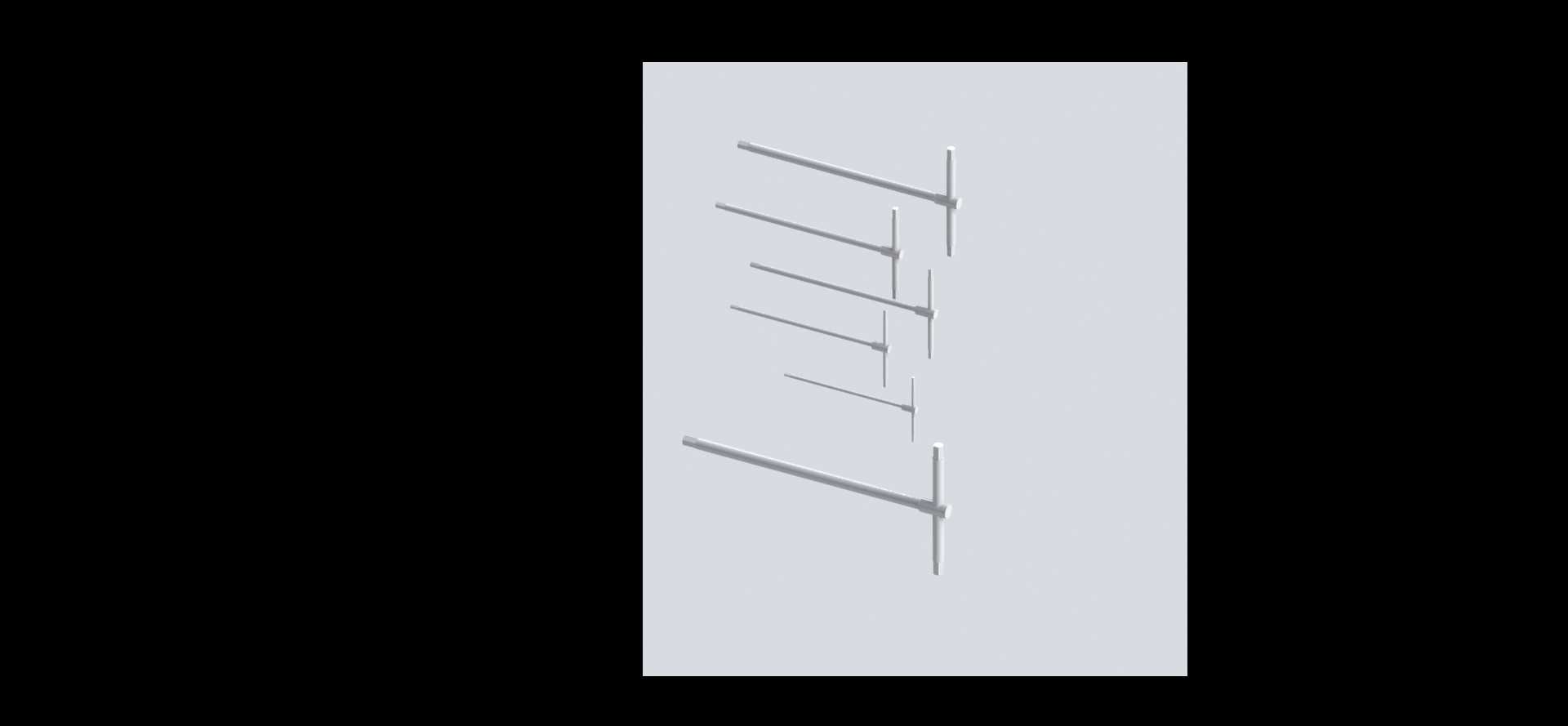

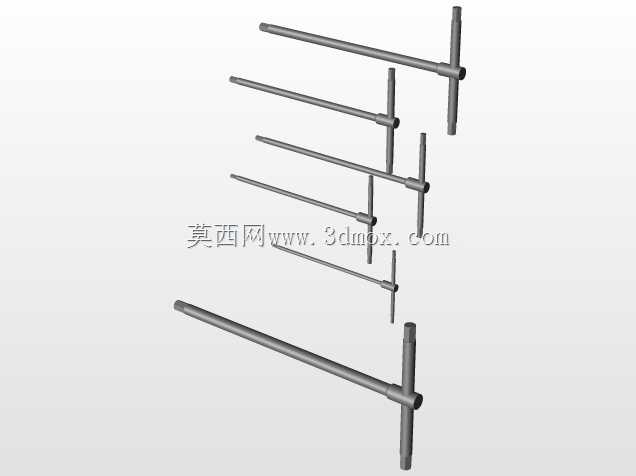

多规格T型测针工具组三维结构设计

　　这套多规格T型测针工具组，主要面向精密检测工位的配套使用需求，在三坐标测量、表面轮廓度检测、工件形位公差核验等场景中，作为接触式检测的末端执行配件存在。不同长度规格的测针可以适配不同深度的检测型腔，比如带沉孔的机加工件、内部有阶梯结构的注塑件、狭窄槽道内的尺寸核验，都可以根据检测位置的纵深选择对应长度的测针，避免测针座与工件表面发生干涉，保证检测触点能够准确抵达待测量面。

　　从结构设计来看，整套测针采用统一的T型夹持端结构，所有规格的测针安装柄直径保持一致，能够适配同型号的测针夹持座，不需要更换夹头就可以快速完成不同长度测针的切换，减少检测工位的换型准备时间。测针的杆部采用等直径细长结构，在保证足够结构刚性的前提下尽可能缩小杆径，降低检测过程中杆部与工件侧壁发生剐蹭的概率，避免剐蹭带来的测量误差甚至测针弯折损坏。测头端采用球形接触端设计，接触工件时为点接触状态，能够减少接触面对测量数据的干扰，保证采集到的坐标点精度符合检测要求。

　　设计过程中首先明确了安装边界尺寸，所有测针的夹持段长度统一，装入标准测针座后，夹持端的外露长度一致，不需要重新标定测针长度基准，仅需要更换后确认测头无松动即可投入使用，降低检测人员的操作复杂度。不同长度的测针杆部做了同轴度约束，杆部轴线与夹持段轴线的同轴度公差控制在微米级，避免测针旋转或者更换后出现测头位置偏移，导致测量系统需要重新校准。测针的整体重量做了轻量化控制，即使是最长规格的测针，整体重量也控制在测座的承重阈值以内，不会因为测针自重导致测头下垂，影响测量精度。

　　在实际应用中，短规格测针适合用于工件外表面、浅槽、平面度等常规检测场景，短杆的结构刚性更好，检测过程中杆部形变更小，采集的数据稳定性更高；中等长度的测针适合用于中等深度的沉孔、台阶面、侧壁位置的检测，在保证可达性的同时兼顾结构刚性；长规格测针则针对深腔、深孔、内部隐蔽面的检测需求，能够穿过工件的开口结构抵达内部待测量面，完成常规短测针无法触及的位置检测。整套工具组的规格覆盖了大部分常规机械零件的检测深度需求，检测人员不需要单独采购零散规格的测针，就可以应对日常的大部分检测任务。

　　从结构细节来看，测针的T型尾部做了定位平面设计，安装时平面与夹持座的定位面贴合，能够防止测针在检测过程中发生转动，保证测头的空间位置始终稳定。杆部与测头的连接位置做了圆弧过渡处理，避免应力集中导致测头在接触工件受力时从根部断裂，提升测针的使用寿命。所有测针的表面做了防锈处理，在车间常规温湿度环境下存放不会出现锈蚀，避免锈迹影响测针的尺寸精度，也防止锈屑掉落污染工件表面或者检测平台。

　　在安装适配性上，这套测针工具组除了适配实验室固定的三坐标测量设备，也可以适配便携式接触式测量臂、在线检测工位的接触式测头等设备，只要夹持座的内孔尺寸与测针柄直径匹配，就可以通用，不需要针对不同设备单独采购对应规格的测针，降低检测环节的配件储备成本。针对不同材质的工件检测需求，测头可以根据使用场景更换不同材质的接触端，比如针对软质工件可以采用红宝石测头减少工件表面压痕，针对硬质合金工件可以采用硬质合金测头提升耐磨性能，这套测针的杆部结构预留了测头更换的接口，不需要整体更换测针就可以完成测头替换，进一步提升配件的复用性。
